公開番号2025142330
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025127401,2024042939
出願日2025-07-30,2022-02-17
発明の名称変倍光学系および光学機器
出願人株式会社ニコン
代理人個人,個人,個人,個人
主分類G02B 15/20 20060101AFI20250919BHJP(光学)
要約【課題】小型で良好な光学性能を有する変倍光学系を提供する。
【解決手段】変倍光学系ZLは、光軸に沿って物体側から順に並んだ、負の屈折力を有する第1レンズ群G1と、少なくとも1つのレンズ群を有する後群GRとからなり、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
以下の条件式を満足する。
1.50<TLw/fw<2.30
但し、TLw:広角端状態における変倍光学系ZLの全長
fw:広角端状態における変倍光学系ZLの焦点距離
【選択図】図1
特許請求の範囲【請求項１】
光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
以下の条件式を満足する変倍光学系。
１．５０＜ＴＬｗ／ｆｗ＜２．３０
但し、ＴＬｗ：広角端状態における前記変倍光学系の全長
ｆｗ：広角端状態における前記変倍光学系の焦点距離
続きを表示（約 1,300 文字）【請求項２】
光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
以下の条件式を満足する変倍光学系。
０．３５＜（－ｆ１）／ＴＬｔ＜１．２５
但し、ｆ１：前記第１レンズ群の焦点距離
ＴＬｔ：望遠端状態における前記変倍光学系の全長
【請求項３】
前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する合焦群である請求項１または２に記載の変倍光学系。
【請求項４】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３に記載の変倍光学系。
１．５０＜ｆｔ／（－ｆＦ）＜１０．００
但し、ｆｔ：望遠端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項５】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３または４に記載の変倍光学系。
０．７０＜ｆｗ／（－ｆＦ）＜７．００
但し、ｆｗ：広角端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項６】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３～５のいずれか一項に記載の変倍光学系。
１．００＜ｆＦＲｗ／（－ｆＦ）＜７．００
但し、ｆＦＲｗ：広角端状態における前記合焦群よりも像側に配置されたレンズで構成されるレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項７】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３～６のいずれか一項に記載の変倍光学系。
１．００＜ｆＦＲｔ／（－ｆＦ）＜７．００
但し、ｆＦＲｔ：望遠端状態における前記合焦群よりも像側に配置されたレンズで構成されるレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項８】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３～７のいずれか一項に記載の変倍光学系。
０．５０＜ｆＲＰＦ／（－ｆＦ）＜３．００
但し、ｆＲＰＦ：前記後群の前記少なくとも１つのレンズ群のうち、正の屈折力を有するレンズ群で最も物体側のレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項９】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３～８のいずれか一項に記載の変倍光学系。
０．５０＜ｆＲｗ／（－ｆＦ）＜４．００
但し、ｆＲｗ：広角端状態における前記後群の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項１０】
前記合焦群が負の屈折力を有し、
以下の条件式を満足する請求項３～９のいずれか一項に記載の変倍光学系。
０．５０＜ｆＲｔ／（－ｆＦ）＜５．００
但し、ｆＲｔ：望遠端状態における前記後群の焦点距離
ｆＦ：前記合焦群の焦点距離
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、変倍光学系および光学機器に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から、写真用カメラ、電子スチルカメラ、ビデオカメラ等に適した変倍光学系が提案されている（例えば、特許文献１を参照）。このような変倍光学系においては、小型にしつつ良好な光学性能を得ることが難しい。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／０１２６３８号
【発明の概要】
【０００４】
第１の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、３つまたは４つのレンズ群から構成される後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、以下の条件式を満足する。
０．３５＜（－ｆ１）／ＴＬｔ＜１．２５
但し、ｆ１：前記第１レンズ群の焦点距離
ＴＬｔ：望遠端状態における前記変倍光学系の全長
【０００５】
第２の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、３つまたは４つのレンズ群から構成される後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、以下の条件式を満足する。
１．５０＜ＴＬｗ／ｆｗ＜２．３０
但し、ＴＬｗ：広角端状態における前記変倍光学系の全長
ｆｗ：広角端状態における前記変倍光学系の焦点距離
【０００６】
第３の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、３つまたは４つのレンズ群から構成される後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、以下の条件式を満足する。
０．５０＜（－ｆ１）／ＴＬｗ＜１．５０
但し、ｆ１：前記第１レンズ群の焦点距離
ＴＬｗ：広角端状態における前記変倍光学系の全長
【０００７】
本発明に係る光学機器は、上記変倍光学系を備えて構成される。
【図面の簡単な説明】
【０００８】

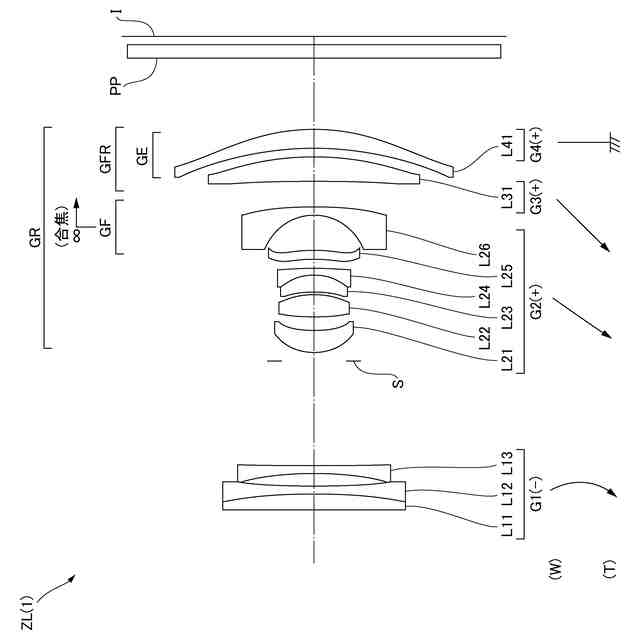

第１実施例に係る変倍光学系のレンズ構成を示す図である。

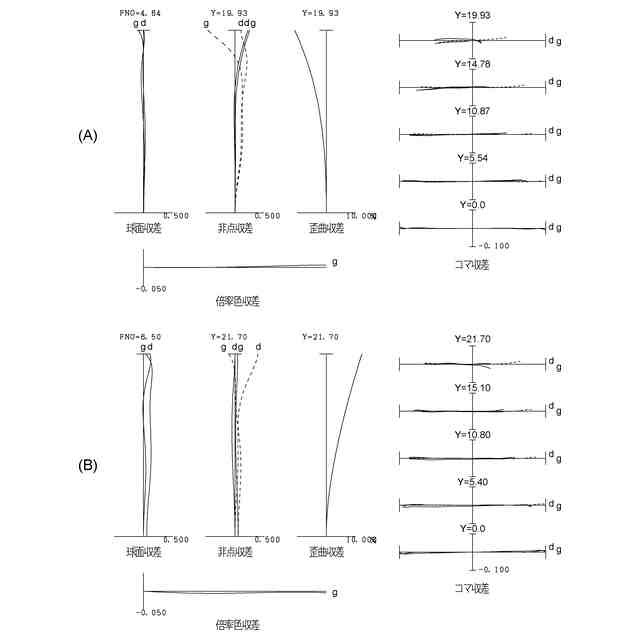

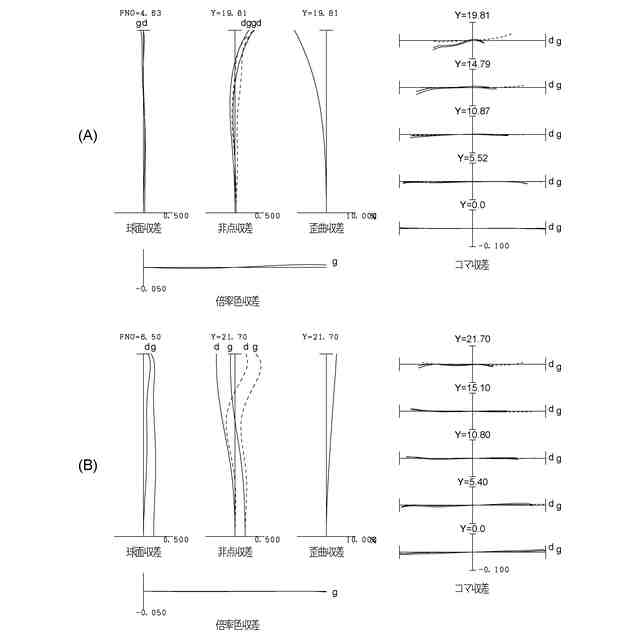

図２（Ａ）、図２（Ｂ）はそれぞれ、第１実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第２実施例に係る変倍光学系のレンズ構成を示す図である。
図４（Ａ）、図４（Ｂ）はそれぞれ、第２実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第３実施例に係る変倍光学系のレンズ構成を示す図である。
図６（Ａ）、図６（Ｂ）はそれぞれ、第３実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。

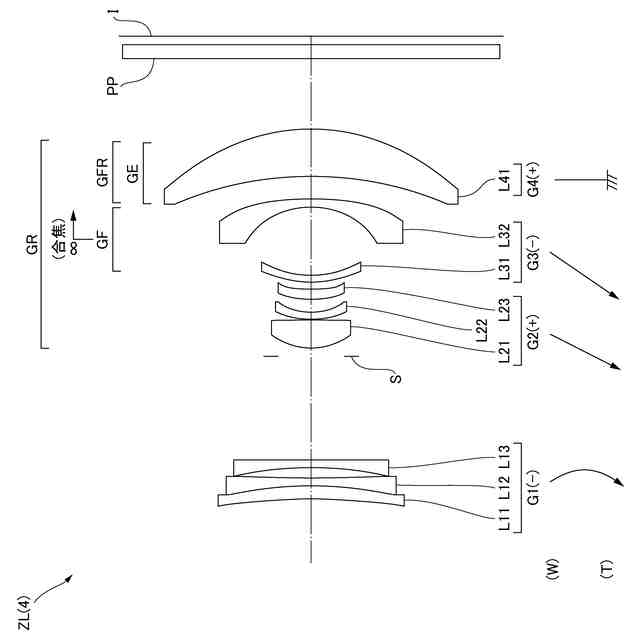

第４実施例に係る変倍光学系のレンズ構成を示す図である。
図８（Ａ）、図８（Ｂ）はそれぞれ、第４実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。

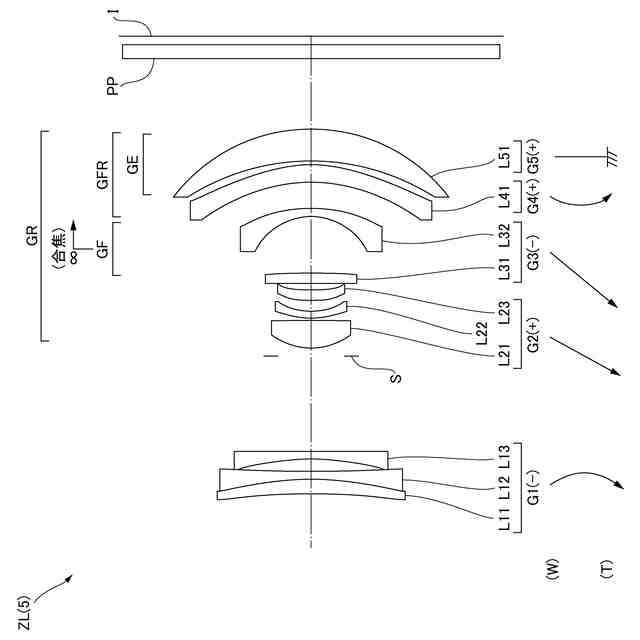

第５実施例に係る変倍光学系のレンズ構成を示す図である。
図１０（Ａ）、図１０（Ｂ）はそれぞれ、第５実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第６実施例に係る変倍光学系のレンズ構成を示す図である。
図１２（Ａ）、図１２（Ｂ）はそれぞれ、第６実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第７実施例に係る変倍光学系のレンズ構成を示す図である。
図１４（Ａ）、図１４（Ｂ）はそれぞれ、第７実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第８実施例に係る変倍光学系のレンズ構成を示す図である。
図１６（Ａ）、図１６（Ｂ）はそれぞれ、第８実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第９実施例に係る変倍光学系のレンズ構成を示す図である。
図１８（Ａ）、図１８（Ｂ）はそれぞれ、第９実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第１０実施例に係る変倍光学系のレンズ構成を示す図である。
図２０（Ａ）、図２０（Ｂ）はそれぞれ、第１０実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
第１１実施例に係る変倍光学系のレンズ構成を示す図である。
図２２（Ａ）、図２２（Ｂ）はそれぞれ、第１１実施例に係る変倍光学系の広角端状態、望遠端状態における無限遠合焦時の諸収差図である。
各実施形態に係る変倍光学系を備えたカメラの構成を示す図である。
各実施形態に係る変倍光学系の製造方法を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明に係る好ましい実施形態について説明する。まず、各実施形態に係る変倍光学系を備えたカメラ（光学機器）を図２３に基づいて説明する。このカメラ１は、図２３に示すように、本体２と、本体２に装着される撮影レンズ３により構成される。本体２は、撮像素子４と、デジタルカメラの動作を制御する本体制御部（不図示）と、液晶画面５とを備える。撮影レンズ３は、複数のレンズ群からなる変倍光学系ＺＬと、各レンズ群の位置を制御するレンズ位置制御機構（不図示）とを備える。レンズ位置制御機構は、レンズ群の位置を検出するセンサと、レンズ群を光軸に沿って前後に移動させるモータと、モータを駆動する制御回路などにより構成される。
【００１０】
被写体からの光は、撮影レンズ３の変倍光学系ＺＬにより集光されて、撮像素子４の像面Ｉ上に到達する。像面Ｉに到達した被写体からの光は、撮像素子４により光電変換され、デジタル画像データとして不図示のメモリに記録される。メモリに記録されたデジタル画像データは、ユーザの操作に応じて液晶画面５に表示することが可能である。なお、このカメラは、ミラーレスカメラでも、クイックリターンミラーを有した一眼レフタイプのカメラであっても良い。また、図２３に示す変倍光学系ＺＬは、撮影レンズ３に備えられる変倍光学系を模式的に示したものであり、変倍光学系ＺＬのレンズ構成はこの構成に限定されるものではない。
（【００１１】以降は省略されています）
