公開番号2025139229
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038046
出願日2024-03-12
発明の名称眼鏡レンズ及び眼鏡レンズの設計方法
出願人ホヤレンズタイランドリミテッド,HOYA Lens Thailand Ltd
代理人個人,個人,個人,個人
主分類G02C 7/02 20060101AFI20250918BHJP(光学)
要約【課題】装用者のRPRを必須とすることなく近視進行抑制効果又は遠視軽減効果の個人差を軽減する技術を提供することを目的とする。
技術を提供する。
【解決手段】近視進行抑制効果又は遠視軽減効果を奏する眼鏡レンズであって、中心側クリア領域と、ファンクショナル領域と、外側クリア領域と、を備え、平面視において、前記ファンクショナル領域内に直径4mmの円を配置したときに、配置可能ないずれの円においても以下の条件1～3を満たす、眼鏡レンズ及びその関連技術を提供する。

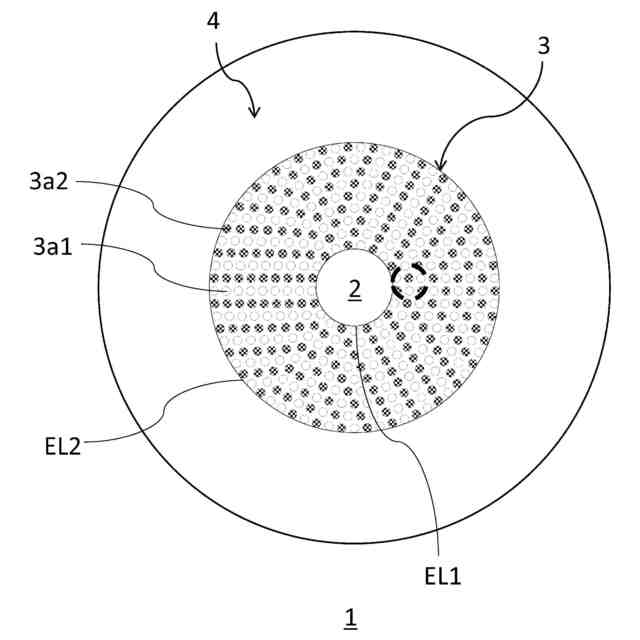

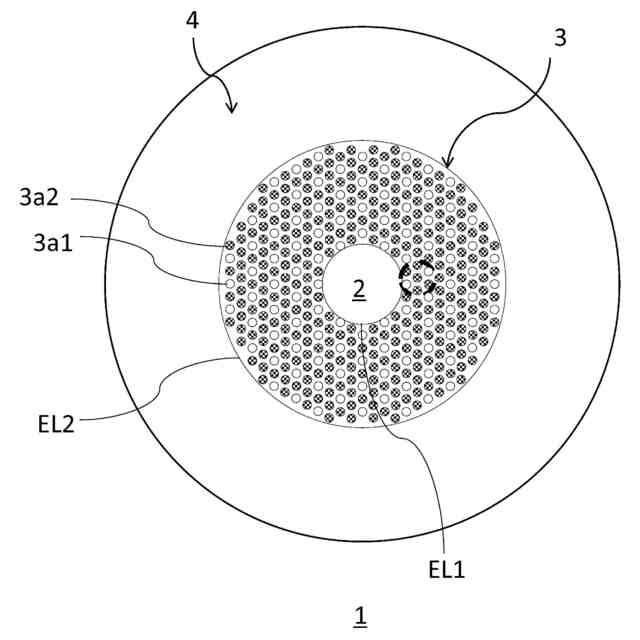

【選択図】図1
特許請求の範囲【請求項１】
近視進行抑制効果又は遠視軽減効果を奏する眼鏡レンズであって、
アイポイントを含む領域であって、物体側の面から入射した光束を、眼球側の面から出射させ、装用者の瞳孔内に入射させ、網膜上に収束させて、装用者の処方屈折力を実現する中心側クリア領域と、
前記中心側クリア領域を包囲する環状のファンクショナル領域であって、物体側の面から入射した光束を、眼球側の面から出射させ、装用者の瞳孔内に入射させ、網膜上に収束させて、装用者の処方屈折力を実現するベース領域と、物体側の面から入射した光束を眼球側の面から出射させる一方で装用者の瞳孔内に入射させた光束を網膜上に収束させない網膜上非収束領域と、を有するファンクショナル領域と、
を備え、
平面視において、前記ファンクショナル領域内に直径４ｍｍの円を配置したときに、配置可能ないずれの円においても以下の条件を満たす、眼鏡レンズ。
＜条件１＞
前記円内にベース領域が存在する。
＜条件２＞
前記円内に網膜上非収束領域が複数存在する。
＜条件３＞
前記円内において、設定されたデフォーカスパワーが互いに異なる前記複数の網膜上非収束領域を含む。
続きを表示（約 1,500 文字）【請求項２】
前記条件３における、前記複数の網膜上非収束領域のデフォーカスパワーの差は０．５０Ｄ以上である、請求項１に記載の眼鏡レンズ。
【請求項３】
前記網膜上非収束領域は球面形状である、請求項１に記載の眼鏡レンズ。
【請求項４】
平面視において、前記網膜上非収束領域は以下の少なくともいずれかの態様で配置される、請求項１に記載の眼鏡レンズ。
（態様１）
平面視において、網膜上非収束領域が互いに離間して配置される。
（態様２）
ファンクショナル領域内におけるベース領域及び網膜上非収束領域は共に輪帯である。（態様３）
平面視において、網膜上非収束領域が数珠つなぎに連結する。
【請求項５】
前記複数の網膜上非収束領域の一部において、レンズ中心から離れるにつれてデフォーカスパワーが増加する、請求項１に記載の眼鏡レンズ。
【請求項６】
前記ファンクショナル領域の周囲にある領域であって、物体側の面から入射した光束を、眼球側の面から出射させ、装用者の瞳孔内に入射させ、網膜上に収束させて、装用者の処方屈折力を実現する、外側クリア領域を備える、請求項１に記載の眼鏡レンズ。
【請求項７】
前記網膜上非収束領域は前記ベース領域に対して凸形状であり、且つ、近視進行抑制効果を奏する、請求項１～６のいずれか一つに記載の眼鏡レンズ。
【請求項８】
近視進行抑制効果又は遠視軽減効果を奏する眼鏡レンズの設計方法であって、
アイポイントを含む領域であって、物体側の面から入射した光束を、眼球側の面から出射させ、装用者の瞳孔内に入射させ、網膜上に収束させて、装用者の処方屈折力を実現する中心側クリア領域と、
前記中心側クリア領域を包囲する環状のファンクショナル領域であって、物体側の面から入射した光束を、眼球側の面から出射させ、装用者の瞳孔内に入射させ、網膜上に収束させて、装用者の処方屈折力を実現するベース領域と、物体側の面から入射した光束を眼球側の面から出射させる一方で装用者の瞳孔内に入射させた光束を網膜上に収束させない網膜上非収束領域と、を有するファンクショナル領域と、
を備え、
平面視において、前記ファンクショナル領域内に直径４ｍｍの円を配置したときに、配置可能ないずれの円においても以下の条件を満たすよう眼鏡レンズを設計する、眼鏡レンズの設計方法。
＜条件１＞
前記円内にベース領域が存在する。
＜条件２＞
前記円内に網膜上非収束領域が複数存在する。
＜条件３＞
前記円内において、設定されたデフォーカスパワーが互いに異なる前記複数の網膜上非収束領域を含む。
【請求項９】
前記網膜上非収束領域は、前記互いに異なるデフォーカスパワーの数値に設定された２～４種類の球面形状を備え、
該種類のうちの一部の種類では、レンズ中心から離れるにつれて、前記一部の種類において設定されたデフォーカスパワーから、網膜上非収束領域のデフォーカスパワーを大きくする、請求項８に記載の眼鏡レンズの設計方法。
【請求項１０】
前記ファンクショナル領域の周囲にある領域であって、物体側の面から入射した光束を、眼球側の面から出射させ、装用者の瞳孔内に入射させ、網膜上に収束させて、装用者の処方屈折力を実現する、外側クリア領域を備える、請求項８に記載の眼鏡レンズの設計方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、眼鏡レンズ及び眼鏡レンズの設計方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近視等の屈折異常の進行を抑制する眼鏡レンズとして、レンズ上に複数の処方屈折力よりプラスの屈折力を持つ島状領域が形成されたものがある（例えば、特許文献１参照）。
【０００３】
この構成の眼鏡レンズによれば、物体側の面から入射し眼球側の面から出射する光束のうち、デフォーカス領域以外を通過した光束では装用者の網膜上に焦点を結ぶが、デフォーカス領域の部分を通過した光束は網膜上よりも手前の位置で焦点を結ぶようになっており、これにより近視の進行が抑制されることになる。
【０００４】
特許文献２には、以下の内容が記載されている。
【０００５】
図１は、特許文献１の図１に記載の近視進行抑制用の眼鏡レンズを装用した際、周辺視野から眼に入射する光線が、網膜周辺部（Peripheral retina）の後方にて集光する様子を示す図である。
【０００６】
特許文献２の図１に示すように、光軸方向から偏心した角度（Eccentricity angle）に対応して周辺視野から眼に入射する光線は、眼鏡レンズを斜めに通過する。そのため、軸外乱視（Off- axis astigmatism, Oblique astigmatism）と共に軸外遠視（Off-axis hyperopia）が発生する。
【０００７】
その結果、特許文献２の図１に示すように、光学的な焦点面（Base power image position locus）と網膜周辺部（Peripheral retina）との間にずれが生じる。このずれの分、近視進行抑制用の眼鏡レンズに設定されたデフォーカスパワーに比べ、実際のデフォーカスパワー（Actual defocus power）は低くなることがある。
【０００８】
このずれは、大抵の場合、網膜の中心窩から離れるほど大きくなる。このずれをもたらす屈折力のことを、相対的周辺部屈折力（Relative Peripheral Refraction:ＲＰＲ）とも称する。詳細な定義は特許文献２に記載されている。本明細書では該定義を参照可能である。
【先行技術文献】
【特許文献】
【０００９】
米国出願公開第２０１７／０１３１５６７号
特開２０２２－０３９９６０号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
ＲＰＲは装用者によって異なる。言い方を変えると、網膜の形状は装用者によって異なる。
（【００１１】以降は省略されています）
