公開番号2025139652
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038598
出願日2024-03-13
発明の名称レンズ装置
出願人富士フイルム株式会社
代理人弁理士法人小林国際特許事務所
主分類G02B 7/02 20210101AFI20250919BHJP(光学)
要約【課題】操作リングを外部から駆動するときに、操作リングに設けられている第1歯車部と第2歯車部との何れを使用した場合においても摺動面に無理な力がかかるのを防止するレンズ装置を提供する。

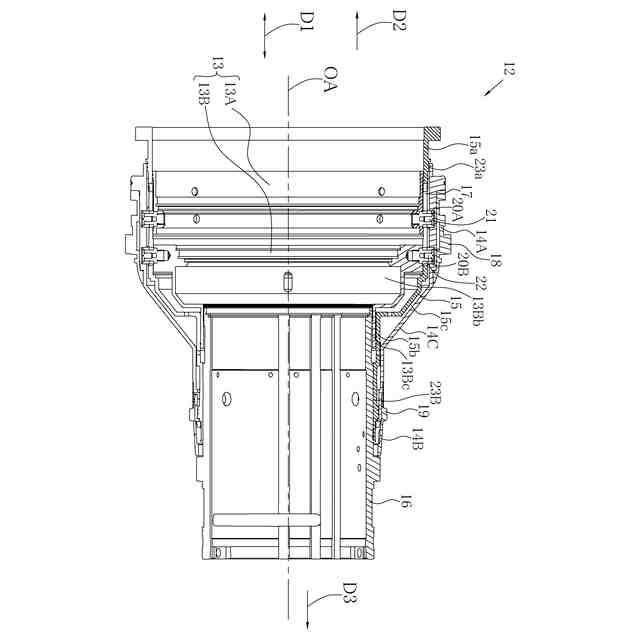

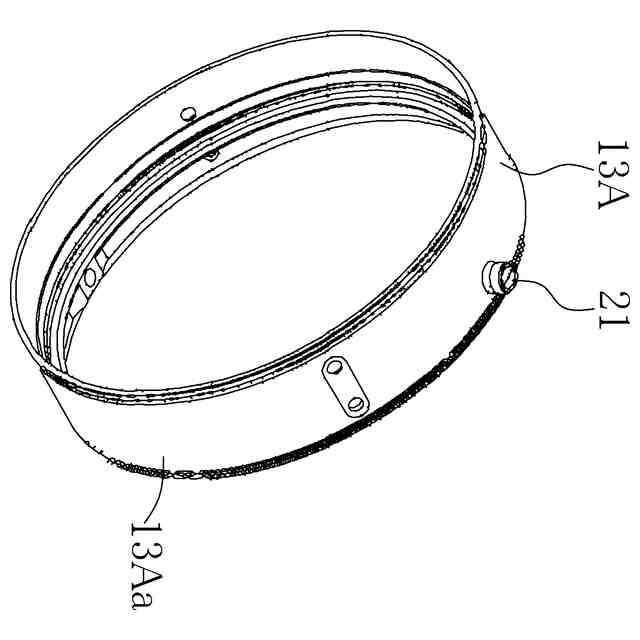

【解決手段】レンズ部13と、第1歯車部18と第2歯車部19を有しレンズ部13の移動を操作する操作リング14と、レンズ鏡胴16に固定され、レンズ部13の光軸方向D1の移動を支持する固定部材15とを有している。固定部材15と操作リング14とは互いに摺動しながら相対移動し、摺動する摺動部23は、固定部材15又は操作リング14の少なくとも何れかに形成された凸部24で摺動する構成である。
【選択図】図3
特許請求の範囲【請求項１】
レンズ部と、
第１歯車部と第２歯車部を有し前記レンズ部の移動を操作する操作リングと、
レンズ鏡胴に固定され、前記レンズ部の光軸方向の移動を支持する固定部材とを有し、
前記固定部材と前記操作リングとは互いに摺動しながら相対移動し、
前記摺動する摺動部は、前記固定部材又は前記操作リングの少なくとも何れかに形成された凸部で摺動する、
レンズ装置。
続きを表示（約 1,100 文字）【請求項２】
前記操作リングは、前記第１歯車部を有する第１操作リングと、前記第２歯車部を有する第２操作リングと、前記第１操作リングと前記第２操作リングとを連結し、前記第１操作リング及び前記第２操作リングの回転を、前記レンズ部の光軸方向の移動に変換させる連結部材とを有し、
前記摺動部は、前記固定部材又は前記連結部材の少なくとも何れかに形成された凸部で摺動する、
請求項１記載のレンズ装置。
【請求項３】
前記固定部材は、前記操作リングの回転に伴う前記レンズ部の回転を抑制して前記レンズ部の移動をガイドするガイド溝を有する、
請求項１又は２に記載のレンズ装置。
【請求項４】
前記摺動部は、第１摺動部と、第２摺動部とを有し、
前記レンズ部の光軸に交差する方向視において、
前記第１摺動部は、前記第１歯車部に対向する位置から被写体側に向かう領域に配置され、
前記第２摺動部は、前記第２歯車部に対向する位置から結像側に向かう領域に配置される、
請求項１記載のレンズ装置。
【請求項５】
前記摺動部は、第１摺動部と、第２摺動部とを有し、
前記第１歯車部及び前記第２歯車部の少なくとも何れかに外力が加わった時に発生する前記第１摺動部での第１反力と前記第２摺動部での第２反力とが同じ方向となるように、前記第１摺動部及び前記第２摺動部が配置される、
請求項１記載のレンズ装置。
【請求項６】
前記レンズ部の光軸に交差する方向視において、
前記第１摺動部は、前記第１歯車部よりも被写体側に配置され、
前記第２摺動部は、前記第２歯車部と重複領域を持って配置される、
請求項4又は５に記載のレンズ装置。
【請求項７】
前記第１歯車部の第１モジュールと前記第２歯車部の第２モジュールとは大きさが異なる、
請求項１に記載のレンズ装置。
【請求項８】
前記第１モジュールは、前記第２モジュールよりも大きい、
請求項７に記載のレンズ装置。
【請求項９】
光軸に交差する方向視において、
前記第１歯車部は、前記ガイド溝の内側に配置される、
請求項３に記載のレンズ装置。
【請求項１０】
前記第１歯車部及び前記第２歯車部は、前記操作リングの周方向に形成され、
前記第１歯車部は、前記第２歯車部よりも直径が大きく、
前記第１摺動部は、前記第２摺動部よりも幅が小さい、
請求項４に記載のレンズ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、光学素子群を有する固定鏡筒と、固定鏡筒の外周に設けられ、光軸を中心とした回転方向に回転されることで、レンズ鏡筒の操作を行う第１の操作環と、を備えたレンズ鏡筒において、第１の操作環と連動して回転する第２の操作環と、第１の操作環に設けられ、固定鏡筒と摺動することによって第１の操作環の回転時の抵抗力となる摩擦力を発生させる摩擦部材と、をさらに備え、第１の操作環と第２の操作環との相対的な回転方向位置のずれ量を変化させることによって、摩擦部材と固定鏡筒との間で発生する摩擦力を変化させるものについて記載されている。外部接続の駆動ユニットを使用する場合において、駆動ユニットでの電動駆動時における負荷抑制と、手動操作時における操作負荷発生の両立を可能にする。
【０００３】
特許文献２には、光学レンズの駆動を手動駆動と電動駆動の何れか一方に切換えて撮影を行う撮影装置において、光学レンズの駆動時に回転可能な回転部材と、光学レンズの外側に位置する固定部材と、回転部材と固定部材の双方に接触する摺動トルク発生部材と、手動駆動と電動駆動との切換えに応じて駆動伝達系を切換える切換機構とを有し、切換機構は、摺動トルク発生部材を回転部材と共に回転させずに摺動トルク発生部材と回転部材との間の第１の摺動面を摺動させるか、又は摺動トルク発生部材を回転部材と共に回転させて摺動トルク発生部材と固定部材との間の第１の摺動面と摺動トルクが異なる第２の摺動面を摺動させるかを切換えることについて記載されている。手動時と電動時における操作トルクの負荷を別個に設定し、かつ手動駆動時の操作トルクを電動駆動時よりも高負荷とする。
【０００４】
特許文献３には、可動光学部材と、鏡筒の外周に配置され、光軸回りの回転操作によって可動光学部材を駆動する操作リングと、操作リングを電動で駆動するための電動操作ユニットと、を有し、操作リングは、光軸回りの外周面に形成され、光軸方向において互いに離間した複数のギアを有し、複数のギアは互いに異なる部材上に構成され、複数のギアは運用時には常に一体的に光軸回りで回転し、電動操作ユニットのギアは、複数のギアの一つと係合し、複数のギアの他のギアは、電動操作ユニットとは光軸方向において干渉しない位置に配置されるレンズ装置について記載されている。電動操作ユニットを備えたレンズ装置において、外付けの回転操作アクセサリーを装着した場合でも、他の操作リングの操作性を損なわず、また電動操作ユニットと異なるギア仕様の種々の回転操作アクセサリーに対応可能とする。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－７７３６３号公報
特開２０００－３２１４７９号公報
特許第６２０４７６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
操作リングを外部から駆動するときに、操作リングに設けられている第１歯車部と第２歯車部との何れを使用した場合においても摺動面に無理な力がかからないレンズ装置を提供する。
【課題を解決するための手段】
【０００７】
本開示に技術に係る一つの態様のレンズ装置は、レンズ部と、第１歯車部と第２歯車部を有しレンズ部の移動を操作する操作リングと、レンズ鏡胴に固定され、レンズ部の光軸方向の移動を支持する固定部材とを有し、固定部材と操作リングとは互いに摺動しながら相対移動し、摺動する摺動部は、固定部材又は操作リングの少なくとも何れかに形成された凸部で摺動する構成である。
【０００８】
また、操作リングは、第１歯車部を有する第１操作リングと、第２歯車部を有する第２操作リングと、第１操作リングと第２操作リングとを連結し、第１操作リング及び第２操作リングの回転を、レンズ部の光軸方向の移動に変換させる連結部材とを有し、摺動部は、固定部材又は連結部材の少なくとも何れかに形成された凸部で摺動することが好ましい。
【０００９】
また、固定部材は、操作リングの回転に伴うレンズ部の回転を抑制してレンズ部の移動をガイドするガイド溝を有することが好ましい。
【００１０】
また、摺動部は、第１摺動部と、第２摺動部とを有し、レンズ部の光軸に交差する方向視において、第１摺動部は、第１歯車部に対向する位置から被写体側に向かう領域に配置され、第２摺動部は、第２歯車部に対向する位置から結像側に向かう領域に配置されることが好ましい。
（【００１１】以降は省略されています）
