公開番号2025142843
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042428
出願日2024-03-18
発明の名称磁気共鳴撮像装置及び画像処理方法
出願人富士フイルム株式会社
代理人弁理士法人山王坂特許事務所
主分類A61B 5/055 20060101AFI20250924BHJP(医学または獣医学;衛生学)
要約【課題】体動補正によるSN比劣化を極力回避しながら、適切な体動補正を行うことを可能にする。
【解決手段】体動補正を行う演算部は、体動補正前の画像のSN比と体動補正後の画像のSN比を推定し、体動補正によるSN比の劣化を判断し、それに応じて適切な補正処理を選択する。またこのような体動補正処理を適切に行うため、体動補正に係るパラメータを表示し且つユーザ指定を受け付けるユーザインタフェイスを備える。

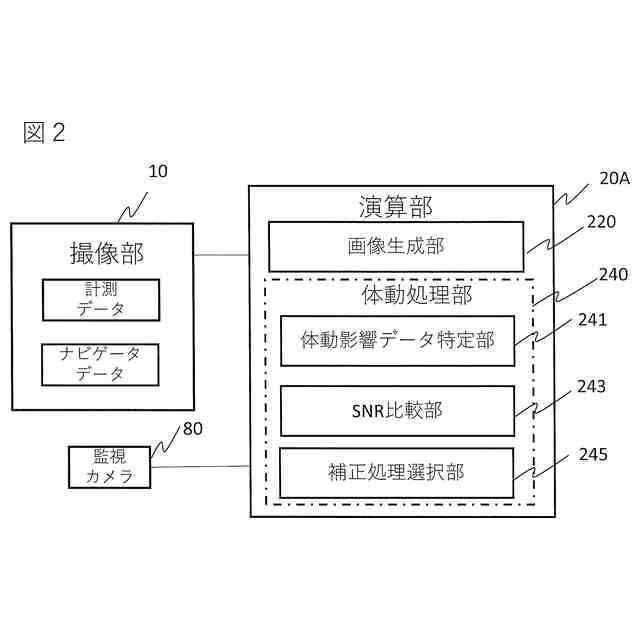

【選択図】図2
特許請求の範囲【請求項１】
被検体から発生する核磁気共鳴信号を計測し、前記被検体の画像を生成するための計測データを収集する撮像部と、前記計測データを用いた演算を行う演算部と、前記撮像部及び前記演算部の制御を行う制御部と、を備え
前記演算部は、
前記計測データにおいて、前記被検体の体動を検出したときに収集した核磁気共鳴信号を体動影響データ（movement-affected data）として特定する体動影響データ特定部と、
前記体動影響データを除去する前の第１の計測データから生成される第１の画像の信号ノイズ比、及び、前記体動影響データを除外した後の第２の計測データから生成される第２の画像の信号ノイズ比を比較するSNR比較部と、
前記SNR比較部の比較結果に応じて、前記第２の計測データ及び前記第２の画像の少なくとも一方に適用する補正処理を選択し、選択された補正処理を行って前記被検体の画像を生成する画像生成部と、を備えることを特徴とする磁気共鳴撮像装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１記載の磁気共鳴撮像装置であって、
前記SNR比較部は、前記第２の画像の信号ノイズ比の損失を算出し、
前記画像生成部は、前記信号ノイズ比の損失に応じて、予め設定された複数の補正処理のいずれかを選択することを特徴とする磁気共鳴撮像装置。
【請求項３】
請求項１に記載の磁気共鳴撮像装置であって、
前記SNR比較部は、前記第１の計測データの倍速率、及び、前記第２の計測データの間引き率を用いて、前記第１の画像の信号ノイズ比、及び、前記第２の画像の信号ノイズ比を推定することを特徴とする磁気共鳴撮像装置。
【請求項４】
請求項２に記載の磁気共鳴撮像装置であって、
前記予め設定された複数の補正処理は、フィルタを用いた処理及び欠損データの推定処理を含むことを特徴とする磁気共鳴撮像装置。
【請求項５】
請求項２に記載の磁気共鳴撮像装置であって、
前記予め設定された複数の補正処理は、強度または種類の異なる複数のフィルタを用いた処理であることを特徴とする磁気共鳴撮像装置。
【請求項６】
請求項５に記載の磁気共鳴撮像装置であって、
前記フィルタは、ハニング、ハミング、ガウス、カイザー・ブラックマン、及びフェルミのいずれかの窓関数、または、いずれか２以上を組み合わせた窓関数を有するフィルタであることを特徴とする磁気共鳴撮像装置。
【請求項７】
請求項１に記載の磁気共鳴撮像装置であって、
前記画像生成部は、前記SNR比較部の比較結果、及び、前記体動影響データのｋ空間上の配置に応じて、補正処理を選択することを特徴とする磁気共鳴撮像装置。
【請求項８】
請求項７に記載の磁気共鳴撮像装置であって、
前記画像生成部は、前記体動影響データの、ｋ空間の高域に存在する割合が予め定めた値以上の時に、前記補正処理としてトランケーションフィルタの処理を選択することを特徴とする磁気共鳴撮像装置。
【請求項９】
請求項７に記載の磁気共鳴撮像装置であって、
前記画像生成部は、前記体動影響データの、ｋ空間の高域に存在する割合が予め定めた値以上の時に、前記補正処理として計測データのハーフ推定処理を選択することを特徴とする磁気共鳴撮像装置。
【請求項１０】
請求項１に記載の磁気共鳴撮像装置であって、
計測データに対し行う体動補正に関するパラメータを表示するとともに、ユーザによる前記パラメータの設定を受け付けるＵＩ部をさらに備えることを特徴とする磁気共鳴撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、磁気共鳴撮像装置（以下、MRI装置という）及びMRI装置で収集した計測データの処理方法に係り、特に体動の影響を低減するための体動補正を伴う画像処理方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

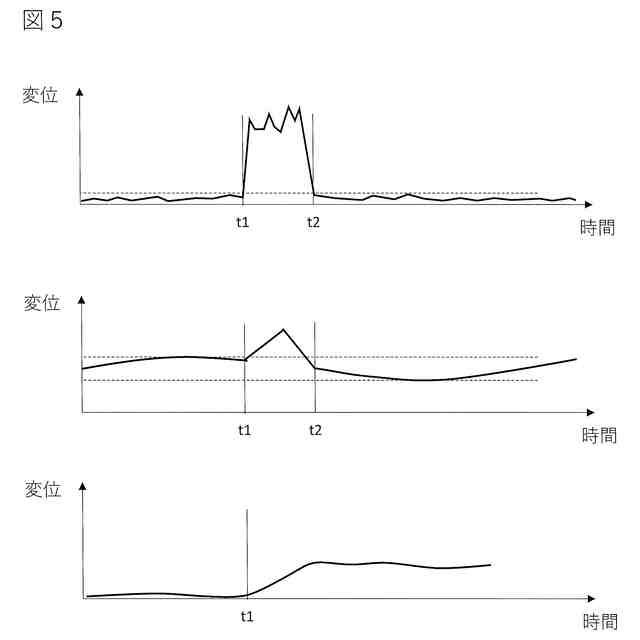

ＭＲＩ装置における撮像では、撮像中の検査対象（被検体）の体動によって、アーチファクトが発生し画質が低下する。体動には、呼吸動や心拍などの被検体の周期的な動きのほかに突発的な被検体の動きなども含まれ、体動の種類に応じて、体動アーチファクトを低減する技術が種々提案されている。
【０００３】
従来の体動補正技術として、MRI装置とは別に設置されたカメラなどの体動検知装置から得た体動情報、或いは、MRI装置でナビゲータ或いはナビゲータエコーと呼ばれる体動検知用の核磁気共鳴信号又は計測データから検出した体動情報を用いて、被検体の画像生成用の計測データのうち、体動が検知されたときに収集したデータ（以下、体動影響データという）を特定し、体動影響データを除去或いは補正して画像を再構成する技術が提案されている（特許文献１）。
【０００４】
体動影響データの処理についても種々の手法が知られており、例えば、体動影響データを計測データから除去し、除去後に残った計測データを用いて圧縮センシングやパラレルイメージングによる画像再構成法を適用して画像を生成する手法、体動影響データ（除去されるデータ）の周囲に体動の影響を受けていないデータがある場合に、その周囲のデータを用いて、或いは別途取得した参照データなどを用いて、体動影響データを補正する手法（特許文献２）などがある。
【０００５】
また特許文献３には、体動のうち、眼球や皮膚の動きなどの非剛性運動について、計測データから動きのある部分を検出して、動きのある部分のデータを除去し、除去されずに残った計測データの部分と、除去前の計測データから再構成した画像とを用いて、体動補正された画像を再構成することが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－２２６６９号公報
特開２０２０－１３０８６７号公報
特表２０１５－５３６７４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
体動影響データを除去して画像を再構成した場合には、信号ノイズ比（以下、SN比もしくはSNRと略す）が低下するという課題がある。SN比の劣化は、受信コイルの構成や除去するデータの量などによっても異なるが、従来、体動補正後のSN比劣化については十分検討されていない。例えば特許文献１では、体動の種類（周期的な体動か突発的な体動かなど）に応じて、再構成の手法を異ならせたり、再計測の要否を判断したりする手法が開示されているが、体動補正後のSN比の劣化を考慮した体動補正手法については記載されていない。
【０００８】
特許文献３には、体動アーチファクトを含むが高SN比である画像（即ち体動のあるデータを除去前の計測データから再構成した画像）と、体動のあるデータを除去した後のデータとを用いて画像を再構成し、高SN比を保ちながら体動アーチファクトを低減することが提案されているが、この技術は非剛性運動のような特定の局所的体動を前提としており、被検体の突発的な動きのような剛性運動の補正には向いていない。
また体動補正は、撮像の状況やどのような体動が生じているかに応じて、柔軟に対応することが望まれるが、従来技術では、撮像の状況等に合わせて、柔軟にSN比劣化を抑制するための手段は提供されていない。
【０００９】
本発明は、体動補正によるSN比劣化を極力回避しながら、適切な体動補正を行うことを可能にする技術を提供することを課題とする。またSN比劣化に対し状況に合わせた柔軟な対応が可能な技術を提供することを課題とする。
【課題を解決するための手段】
【００１０】

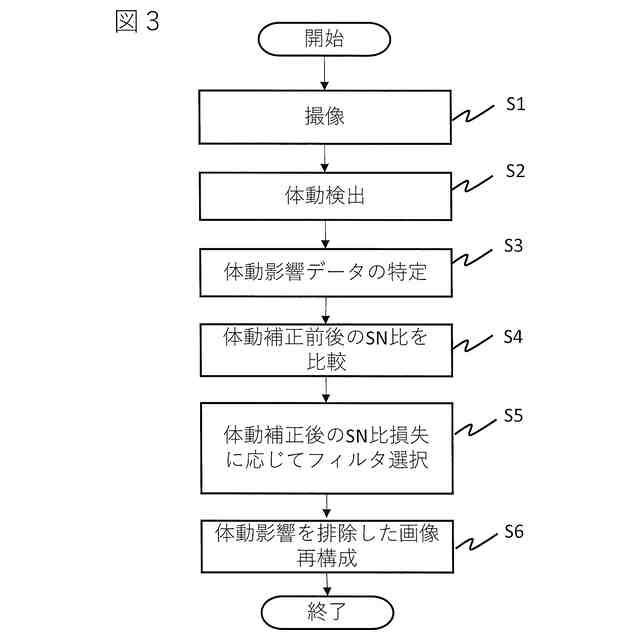

本発明は、MRI装置において、体動補正を行う演算部が、体動補正前の画像のSN比と体動補正後の画像のSN比を推定し、体動補正によるSN比の劣化を判断し、それに応じて適切な補正処理を選択する。またこのような体動補正処理を適切に行うため、体動補正に係るパラメータを表示し且つユーザ指定を受け付けるユーザインタフェイスを備える。
（【００１１】以降は省略されています）
