公開番号2025144148
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043787
出願日2024-03-19
発明の名称X線管およびX線検査装置
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類H01J 35/18 20060101AFI20250925BHJP(基本的電気素子)
要約【課題】X線の照射範囲を広げることができるX線管及びX線検査装置を提供する。
【解決手段】X線管は、側面に開口部を有し、陽極と陰極を収容するセンター外囲器と、センター外囲器の前記開口部の外側に接合された窓枠であって、開口部とは反対側に窓枠開口部を有する窓枠と、窓枠に接合される窓板リングであって、X線透過窓が接合された窓板リングと、を有し、開口部より窓枠開口部が大きい。
【選択図】図4
特許請求の範囲【請求項１】

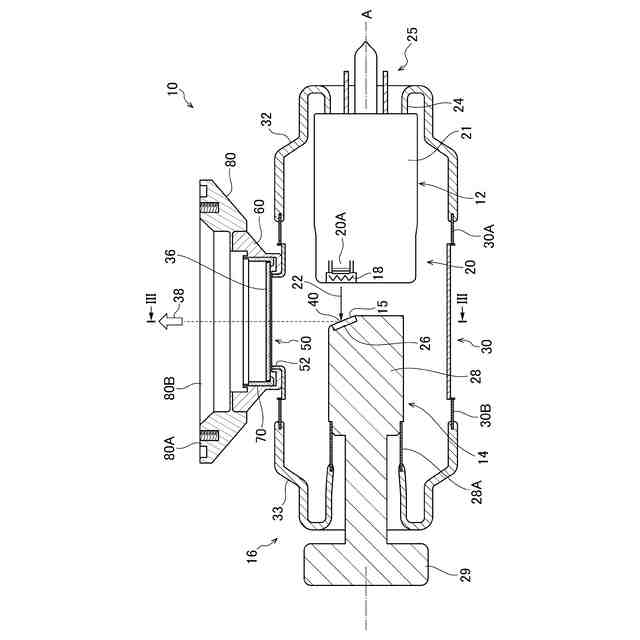

側面に開口部を有し、陽極と陰極を収容するセンター外囲器と、
前記センター外囲器の前記開口部の外側に接合された窓枠であって、前記開口部とは反対側に窓枠開口部を有する窓枠と、
前記窓枠に接合される窓板リングであって、Ｘ線透過窓が接合された窓板リングと、を有し、
前記開口部より前記窓枠開口部が大きい、Ｘ線管。
続きを表示（約 700 文字）【請求項２】
前記陽極のＸ線焦点が前記Ｘ線透過窓の側へオフセットされる、請求項１に記載のＸ線管。
【請求項３】
フランジ開口部を有するフランジ部が前記窓枠に取り付けられる、請求項１又は２に記載のＸ線管。
【請求項４】
前記フランジ開口部が前記窓枠開口部より大きい、請求項３に記載のＸ線管。
【請求項５】
前記窓枠と前記フランジ部とが一体で構成される、請求項３に記載のＸ線管。
【請求項６】
前記窓枠が前記センター外囲器の前記開口部の外周側に接合され、前記窓板リングが前記窓枠の内周側に接合される、請求項１又は２に記載のＸ線管。
【請求項７】

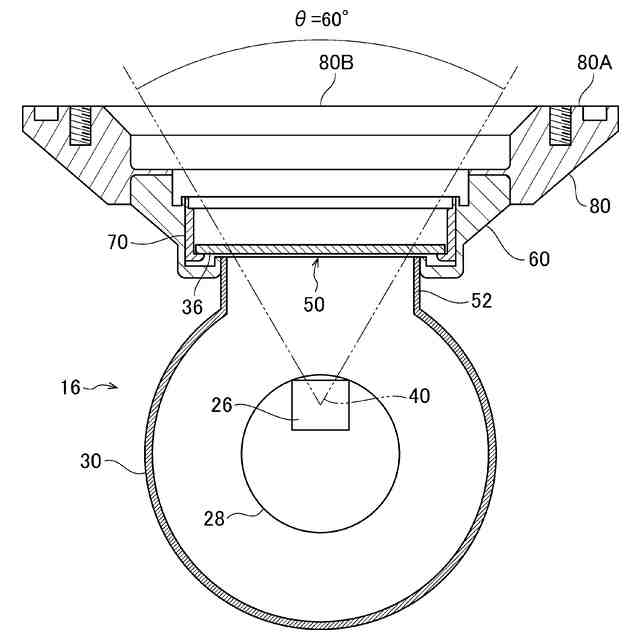

Ｘ線の照射角度が６０°以上である、請求項１又は２に記載のＸ線管。
【請求項８】
前記センター外囲器と前記窓枠との接合位置と、前記Ｘ線透過窓と前記窓板リングとの接合位置と、前記窓枠と前記窓板リングとの接合位置が、この順で前記開口部の側から順に遠ざかる、請求項１又は２に記載のＸ線管。
【請求項９】

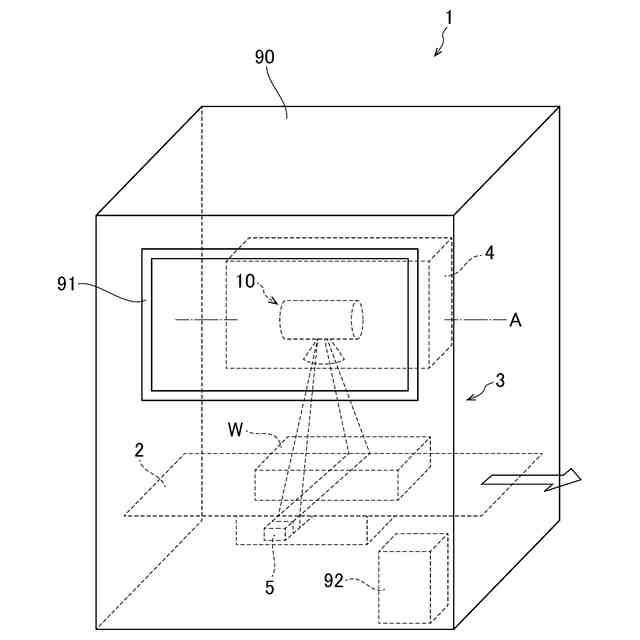

搬送される被検査品にＸ線を照射し、前記被検査品を透過するＸ線を検出することで、前記被検査品を検査するＸ線検査装置であって、
請求項１又は２に記載のＸ線管を有するＸ線発生源と、前記被検査品に対して前記Ｘ線発生源と反対側に対向配置されるＸ線検出器と、を有するＸ線検査装置。
【請求項１０】
前記Ｘ線検出器は、前記Ｘ線管の管軸に対して交差する方向に配置されるラインセンサで構成される、請求項９に記載のＸ線検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｘ線管とそれを用いたＸ線検査装置に係り、特にＸ線管のＸ線照射角を広角度化するための技術に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
Ｘ線管は、非破壊検査、医療の分野など多岐の分野で用いられている。非破壊検査の分野において、Ｘ線管は、食品の異物を検査するためのＸ線検査装置などに搭載される。
【０００３】

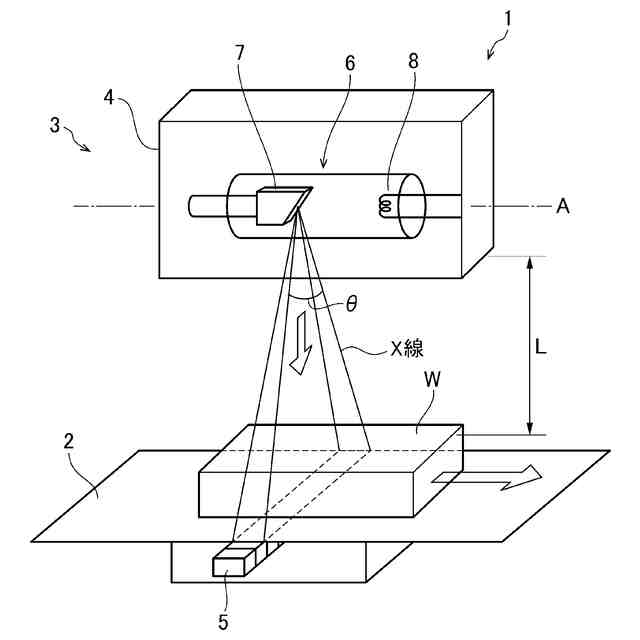

食品異物検査では検査対象物がベルトコンベア等で搬送されるため、Ｘ線検査装置では、搬送方向に直交する位置に配置されたラインセンサが使用される。すなわち、管軸に直交方向する方向のＸ線のみが使用される。
【０００４】
例えば、特許文献１のＸ線検査装置に使用されるＸ線管は、真空外囲器と、陰極と、ターゲット面を有する陽極と、Ｘ線透過アセンブリと、を備えている。このＸ線管では、Ｘ線透過アセンブリは、第１接合部材と、窓枠と、ベリリウムで形成されたＸ線透過窓と、第１接合部材と窓枠とを接続する第２接合部材とを有している。ターゲット面とＸ線透過窓との相対的な位置ずれを抑制するため、第２接合部材を第１接合部材と窓枠より可とう性を高くしている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－０８７７２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、食品異物検査等の非破壊検査では、施設内の設置スペースが限られているためＸ線検査装置の小型化、Ｘ線管を含むＸ線発生源の小型化が望まれている。そのため、Ｘ線管のＸ線の照射範囲を拡大することが望まれているが、特許文献１の構造では、照射範囲を拡大することは困難であった。
【０００７】
本発明は、このような事情に鑑みてなされたもので、Ｘ線の照射範囲を広げることができるＸ線管及びＸ線検査装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
第１態様のＸ線管は、側面に開口部を有し、陽極と陰極を収容するセンター外囲器と、センター外囲器の開口部の外側に接合された窓枠であって、開口部とは反対側に窓枠開口部を有する窓枠と、窓枠に接合される窓板リングであって、Ｘ線透過窓が接合された窓板リングと、を有し、開口部より窓枠開口部が大きい。
【０００９】
第２態様のＸ線管は、第１態様において、陽極のＸ線焦点がＸ線透過窓の側へオフセットされる。
【００１０】
第３態様のＸ線管は、第１態様又は第２態様において、フランジ開口部を有するフランジ部が窓枠に取り付けられる。
（【００１１】以降は省略されています）
