公開番号2025138470
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037581
出願日2024-03-11
発明の名称巻線用ボビン及びコイル部品
出願人新電元工業株式会社
代理人個人,個人,個人,個人
主分類H01F 27/32 20060101AFI20250917BHJP(基本的電気素子)
要約【課題】コイルの高さにばらつきが生じることを抑制できる巻線用ボビンを提供する。

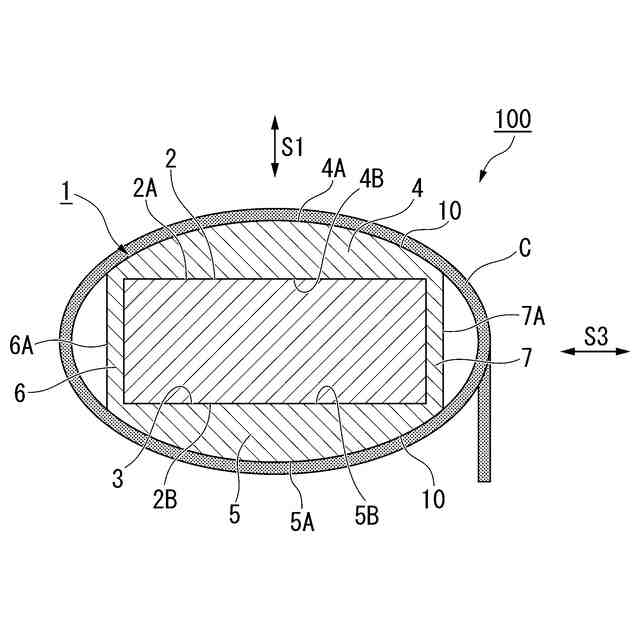

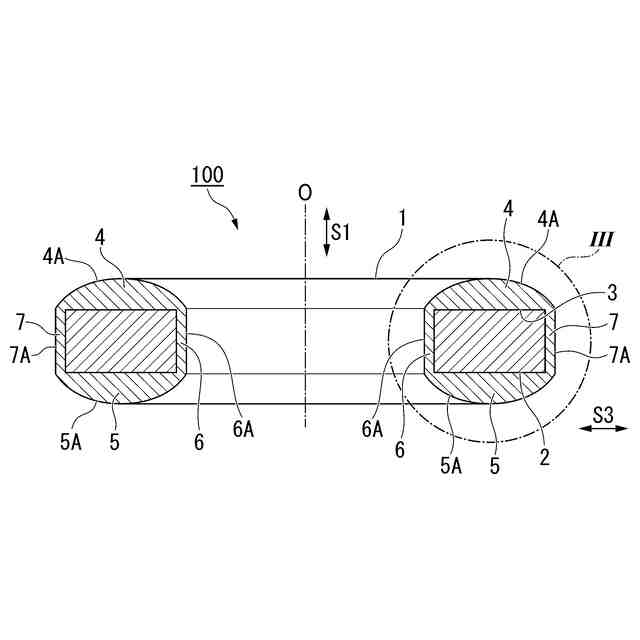

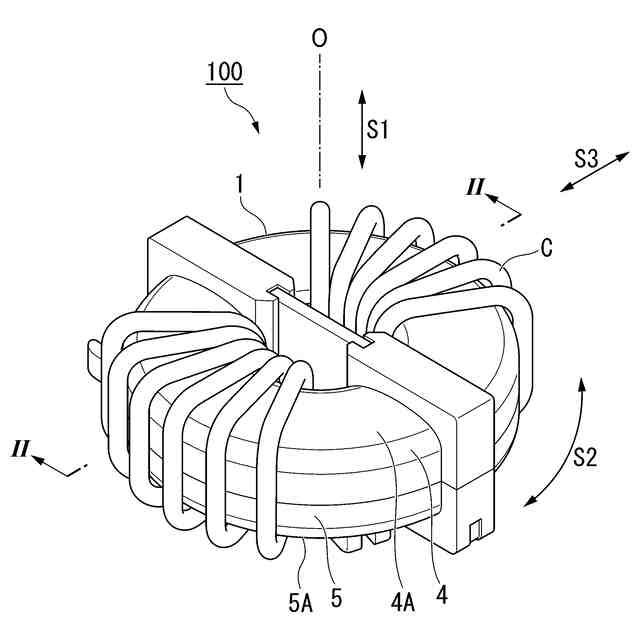

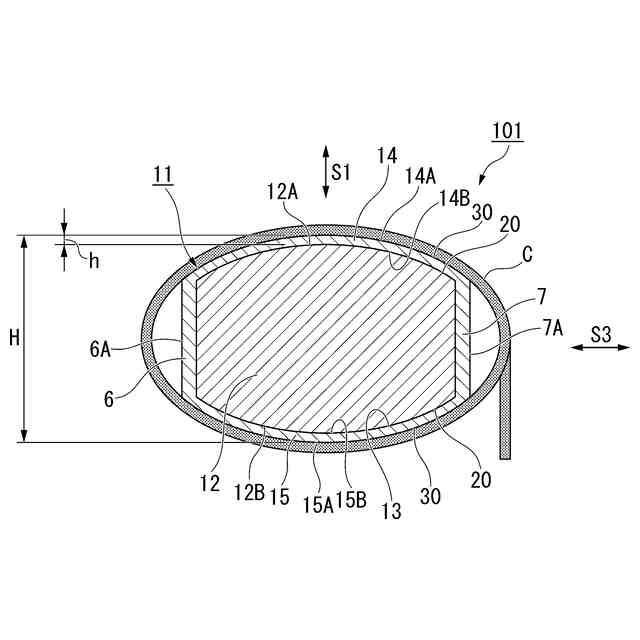

【解決手段】リング状に形成され、リング状のコア2を収容する内部空間3を有し、外周にコイルCが巻き付けられる巻線用ボビン1であって、少なくとも中心軸線に沿う軸方向S1において互いに反対側に向く2つの外側端面4A、5Aが、周方向に直交する断面において、軸方向S1に膨らむように湾曲する外側湾曲面10であることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
リング状に形成され、リング状のコアを収容する内部空間を有し、外周にコイルが巻き付けられる巻線用ボビンであって、
少なくとも中心軸線に沿う軸方向において互いに反対側に向く２つの外側端面が、周方向に直交する断面において、前記軸方向に膨らむように湾曲する外側湾曲面である巻線用ボビン。
続きを表示（約 340 文字）【請求項２】
径方向において前記２つの外側端面の内側に位置する内周面と、前記２つの外側端面の外側に位置する外周面と、を有し、
前記内周面及び外周面は、周方向に直交する断面において、前記軸方向に直線状に延びる請求項１に記載の巻線用ボビン。
【請求項３】
請求項１又は請求項２に記載の巻線用ボビンと、
前記巻線用ボビンの前記内部空間に収容されるリング状のコアと、
前記巻線用ボビンの外周に巻き付けられるコイルと、を備えるコイル部品。
【請求項４】
前記コアのうち、前記軸方向において互いに反対側に向く２つのコア端面が、周方向に直交する断面において、前記軸方向に膨らむように湾曲するコア湾曲面である請求項３に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、巻線用ボビン及びコイル部品に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、コイル部品の一種であるコモンモードチョークコイルを構成する巻線用ボビン（以下、単にボビンとも呼ぶ）が開示されている。当該ボビンは、リング状のフェライトコアを収容するための内部空間を有するリング状に形成されている。当該ボビンの外周には、コイルが巻き付けられる。
【０００３】
特許文献１では、リング状のフェライトコアの周方向に直交するフェライトコアの断面形状が、矩形状となっている。また、リングの周方向に直交するボビンの断面形状は、フェライトコアの断面形状に合わせた矩形状となっている、すなわち、コイルが巻き付けられるボビンの外周が断面矩形状となっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０６６６３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、この種のコイル部品は、高さの低い筐体に収納されることがある。しかしながら、上記コイル部品では、断面形状が矩形状であるボビンの外周にコイルを巻き付ける際に、矩形状の４つの角部においてコイルが不規則に引っ掛かったり滑ったりすることがある。このため、ボビンに巻き付けられたコイルの高さにばらつきが生じやすい。
【０００６】
また、上記コイル部品では、ボビンに手巻きでコイルを巻く場合に、コイルが均一に巻き付けられているか把握し難い。これによっても、ボビンに巻き付けられたコイルの高さにばらつきが生じやすい。
【０００７】
ここで、ボビンに巻き付けられたコイルの高さとは、リング状のボビンの軸方向において、ボビンから突出するコイルの長さを意味する。そして、コイルの高さにばらつきが生じた場合には、高さの低い筐体に収納できない、あるいは、収納されたコイルが筐体に干渉して電気的に短絡するという問題が発生してしまう。
【０００８】
なお、上記コイル部品では、フェライトコア及び巻線用ボビン全体の高さ寸法を低く抑えることで、上記の問題を回避することも考えられる。しかしながら、この場合にはコイル部品の所望の特性を出すことが難しくなるため、好ましくない。
【０００９】
本発明は、上述した事情に鑑みてなされたものであって、コイルの高さにばらつきが生じることを抑制できる、巻線用ボビン及びこれを含むコイル部品を提供することにある。
【課題を解決するための手段】
【００１０】
本発明の一態様は、リング状に形成され、リング状のコアを収容する内部空間を有し、外周にコイルが巻き付けられる巻線用ボビンであって、少なくとも中心軸線に沿う軸方向において互いに反対側に向く２つの外側端面が、周方向に直交する断面において、前記軸方向に膨らむように湾曲する外側湾曲面である巻線用ボビンである。
（【００１１】以降は省略されています）
