発明の名称熱管理システム
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類B60K 11/02 20060101AFI20250917BHJP(車両一般)
要約【課題】2つのラジエータを用いて熱源の冷却を効率良く行うことが可能な熱管理システムを提供する。

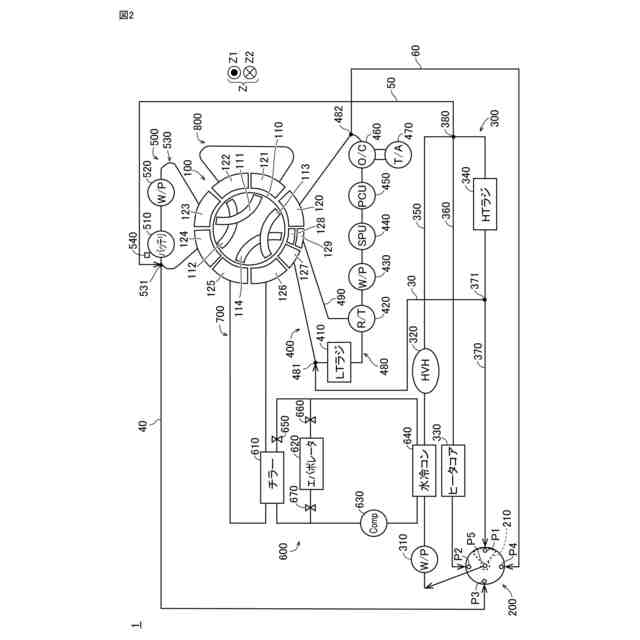

【解決手段】熱管理システム10は、HTラジエータ340(第1ラジエータ)と、LTラジエータ410(第2ラジエータ)と、熱媒体の流通経路を切り替える9方弁100(切替装置)および5方弁200(切替装置)と、ECU2(制御装置)とを備える。ECU2は、9方弁100および5方弁200を制御して、HTラジエータ340とLTラジエータ410とが切り離されて互いに独立している第1熱媒体回路1aと、HTラジエータ340とLTラジエータ410とが直列に接続された直列回路31を含む第2熱媒体回路1bと、を切り替える。
【選択図】図2
特許請求の範囲【請求項１】
熱媒体が循環する熱管理システムであって、
第１ラジエータと、
前記第１ラジエータとは異なる第２ラジエータと、
熱媒体の流通経路を切り替える切替装置と、
前記切替装置を制御する制御装置と、を備え、
前記制御装置は、前記切替装置を制御して、
前記第１ラジエータと前記第２ラジエータとが切り離されて互いに独立している第１熱媒体回路と、
前記第１ラジエータと前記第２ラジエータとが直列に接続された直列回路を含む第２熱媒体回路と、を切り替える、熱管理システム。
続きを表示（約 500 文字）【請求項２】
蓄電装置と、
駆動力を発生可能な駆動装置と、をさらに備え、
前記第１熱媒体回路では、
前記第１ラジエータは、前記蓄電装置から供給された熱を外気に放出し、
前記第２ラジエータを流通する熱媒体は、前記駆動装置と熱交換を行い、
前記第２熱媒体回路では、前記第１ラジエータおよび前記第２ラジエータの各々は、前記蓄電装置から供給された熱を外気に放出する、請求項１に記載の熱管理システム。
【請求項３】
前記制御装置は、前記蓄電装置の外部充電時に、前記切替装置を制御して前記第２熱媒体回路を形成する、請求項２に記載の熱管理システム。
【請求項４】
前記制御装置は、急速充電による前記外部充電時に、前記切替装置を制御して前記第２熱媒体回路を形成する、請求項３に記載の熱管理システム。
【請求項５】
前記切替装置は、９方弁と、５方弁と、を含み、
前記制御装置は、前記９方弁および前記５方弁の各々を制御して、前記第１熱媒体回路と前記第２熱媒体回路とを切り替える、請求項１または２に記載の熱管理システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱管理システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特開２０２０－１８５８２９号公報（特許文献１）には、高温ラジエータと、低温ラジエータとを含む車載温調装置を備える電動車両が開示されている。高温ラジエータは、高温回路に設けられている。低温ラジエータは、低温回路に設けられている。高温回路と低温回路とは、互いに独立している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８５８２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１では、上記のように、高温回路と低温回路とが互いに独立している。すなわち、高温ラジエータおよび低温ラジエータは、互いに異なる熱源の冷却のために設けられている。このため、熱源の熱量が大きい場合などにおいて、一方のラジエータのみでは冷却力が不足する恐れがある。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、２つのラジエータを用いて熱源の冷却を効率良く行うことが可能な熱管理システムを提供することである。
【課題を解決するための手段】
【０００６】

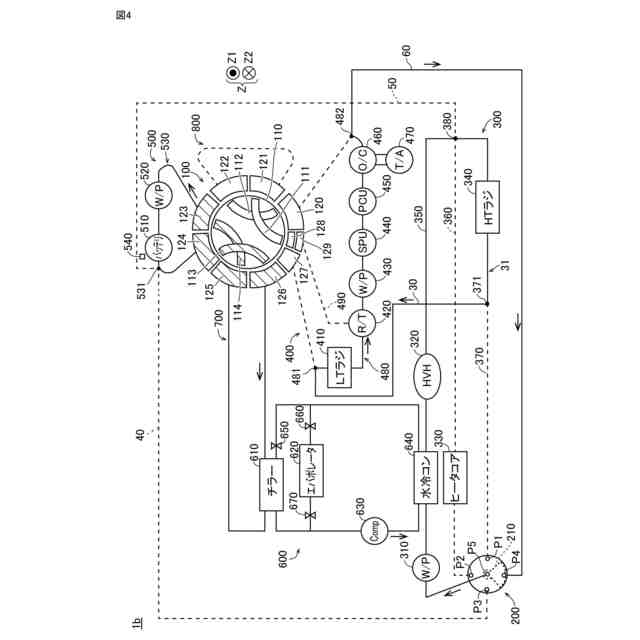

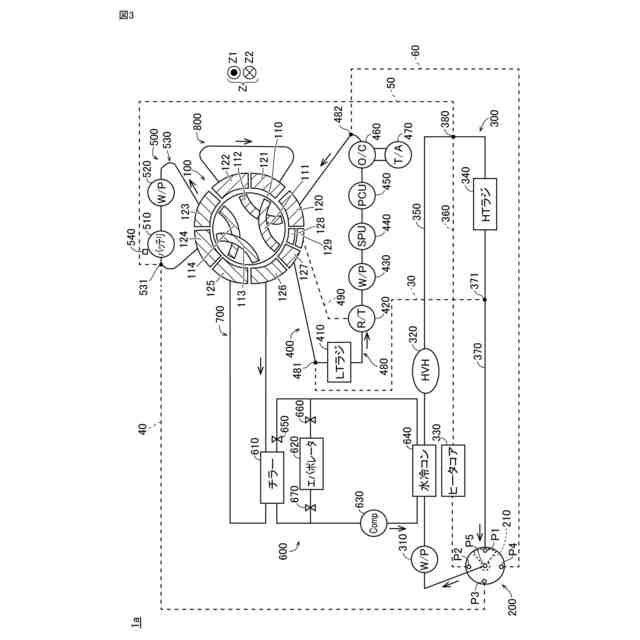

本開示の一の局面に係る熱管理システムは、熱媒体が循環する熱管理システムであって、第１ラジエータと、第１ラジエータとは異なる第２ラジエータと、熱媒体の流通経路を切り替える切替装置と、切替装置を制御する制御装置と、を備える。制御装置は、切替装置を制御して、第１ラジエータと第２ラジエータとが切り離されて互いに独立している第１熱媒体回路と、第１ラジエータと第２ラジエータとが直列に接続された直列回路を含む第２熱媒体回路と、を切り替える。
【０００７】
本開示の一の局面に係る熱管理システムでは、上記のように、第１ラジエータと第２ラジエータとが直列に接続された直列回路を含む第２熱媒体回路が形成される。これにより、第１ラジエータおよび第２ラジエータの双方によって共通の熱源を冷却することができる。その結果、熱源の発熱量が比較的大きい場合などにおいて、第２熱媒体回路を形成することによって、熱源を効率良く冷却することができる。また、熱源の発熱量が比較的小さい場合には、第１熱媒体回路を形成することによって、第１ラジエータによる冷却と第２ラジエータによる冷却とを個別に行うことができる。その結果、熱源の発熱量が比較的小さい場合などにおいて、熱源を効率良く冷却することができる。
【０００８】
熱管理システムは、蓄電装置と、駆動力を発生可能な駆動装置とを備えていてもよい。第１熱媒体回路では、第１ラジエータは、蓄電装置から供給された熱を外気に放出し、第２ラジエータを流通する熱媒体は、駆動装置と熱交換を行ってもよい。第２熱媒体回路では、第１ラジエータおよび第２ラジエータの各々は、蓄電装置から供給された熱を外気に放出してもよい。このような構成により、第１熱媒体回路において蓄電装置用に設けられた第１ラジエータと駆動装置用に設けられた第２ラジエータとを、第２熱媒体回路では蓄電装置の冷却のために併用することができる。これにより、第２熱媒体回路において、蓄電装置を第１ラジエータおよび第２ラジエータにより効率良く冷却することができる。
【０００９】
制御装置は、蓄電装置の外部充電時に、切替装置を制御して第２熱媒体回路を形成してもよい。このような構成により、蓄電装置の温度が比較的上昇しやすい外部充電時に、第１ラジエータおよび第２ラジエータの双方を用いて蓄電装置を効率的に冷却することができる。
【００１０】
制御装置は、急速充電による外部充電時に、切替装置を制御して第２熱媒体回路を形成してもよい。このような構成により、普通充電時よりも蓄電装置の温度が上昇しやすい外部充電時に、第１ラジエータおよび第２ラジエータの双方を用いて蓄電装置を効率的に冷却することができる。
（【００１１】以降は省略されています）
