公開番号2025138090
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036885
出願日2024-03-11
発明の名称画像読取装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 1/00 20060101AFI20250917BHJP(電気通信技術)
要約【課題】ブラシ部80の繊維体82間に隙間が生じ、読取面41において清掃されない領域が発生してしまう問題を改善すること。
【解決手段】画像読取装置1は、搬送経路2を搬送方向Fに搬送される媒体3に対して対向する位置に読取面41を有する読取部5と、読取面41を払拭可能なブラシ部80と、ブラシ部80を移動する移動部81と、を備える。ブラシ部80は、複数の繊維体82が配列され、各繊維体82の長手方向83が読取面41に対して斜行する状態で配置され、移動部81は、ブラシ部80を移動して読取面41を払拭する。
【選択図】図5
特許請求の範囲【請求項１】
搬送経路を搬送方向に搬送される媒体に対して対向する位置に読取面を有する読取部と、
前記読取面を払拭可能なブラシ部と、
前記ブラシ部を移動する移動部と、を備え、
前記ブラシ部は、複数の繊維体が配列され、各前記繊維体の長手方向が前記読取面に対して斜行する状態で配置され、
前記移動部は、前記ブラシ部を移動して前記読取面を払拭する、
ことを特徴とする画像読取装置。
続きを表示（約 930 文字）【請求項２】
請求項１に記載の画像読取装置であって、
前記移動部は、前記搬送経路を挟んで前記読取部と対向して配置され、軸回りに回転可能な回転部材を有し、
前記ブラシ部は、前記軸の延在方向に沿って前記回転部材に前記複数の繊維体が配列するように配置され、
前記軸は、前記読取面と平行に配置され、
各前記繊維体は、前記軸に対して傾斜する、
ことを特徴とする画像読取装置。
【請求項３】
請求項１に記載の画像読取装置であって、
前記移動部は、前記搬送経路を挟んで前記読取部と対向して配置され、軸回りに回転可能な回転部材を有し、
前記ブラシ部は、前記軸の延在方向に沿って前記回転部材に前記複数の繊維体が配列するように配置され、

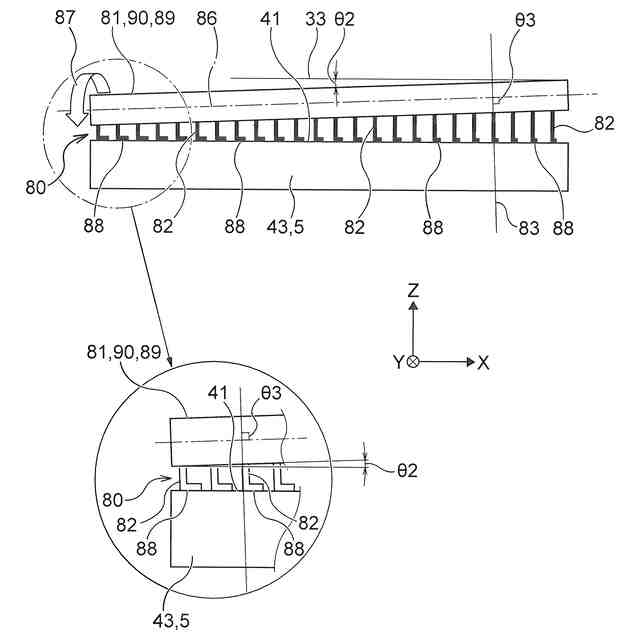

前記軸は、前記読取面と垂直な方向において前記読取面に対して傾斜して配置され、
各前記繊維体の長手方向は、前記軸に対して垂直である、ことを特徴とする画像読取装置。
【請求項４】
請求項２に記載の画像読取装置であって、
前記軸は、前記搬送方向に対して傾斜して配置される、
ことを特徴とする画像読取装置。
【請求項５】
請求項２に記載の画像読取装置であって、
前記軸は、前記搬送方向に前記媒体を送るように回転し、
前記読取面の前記搬送方向における下流側に、前記ブラシ部の払拭により除去された異物を収容する収容容器を備えている、
ことを特徴とする画像読取装置。
【請求項６】
請求項１に記載の画像読取装置であって、
前記ブラシ部は、前記搬送方向と交差する方向に移動可能であり、
前記移動部は、前記ブラシ部を前記搬送方向と交差する方向における前記搬送経路の一端側から他端側に移動して前記読取面を払拭する、
ことを特徴とする画像読取装置。
【請求項７】
請求項６に記載の画像読取装置であって、
前記読取面の前記他端側に、前記ブラシ部の払拭により除去された異物を収容する収容容器を備えている、
ことを特徴とする画像読取装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読取装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
この種の装置の一例として、特許文献１に記載の画像読取装置が挙げられる。特許文献１には、以下のことが記載されている。
ローラー部材に清掃ブラシが設けられ、前記ローラー部材を回転させることで前記清掃ブラシを読取ガラス面上に接触させ、前記読取ガラス面の異物を除去する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－４０９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されている画像読取装置は、前記読取ガラス面に対して前記清掃ブラシが垂直方向に延在しており、前記ローラー部材を回転させた場合、前記読取ガラス面に対して、前記清掃ブラシを構成する各繊維体が互いに回転方向に平行に移動する。このため、前記繊維体間に隙間が生じ、前記読取ガラス面において清掃されない領域が発生してしまう、という問題がある。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明に係る画像読取装置は、搬送経路を搬送方向に搬送される媒体に対して対向する位置に読取面を有する読取部と、前記読取面を払拭可能なブラシ部と、前記ブラシ部を移動する移動部と、を備え、前記ブラシ部は、複数の繊維体が配列され、各前記繊維体の長手方向が前記読取面に対して斜行する状態で配置され、前記移動部は、前記ブラシ部を移動して前記読取面を払拭することを特徴とする。
【図面の簡単な説明】
【０００６】

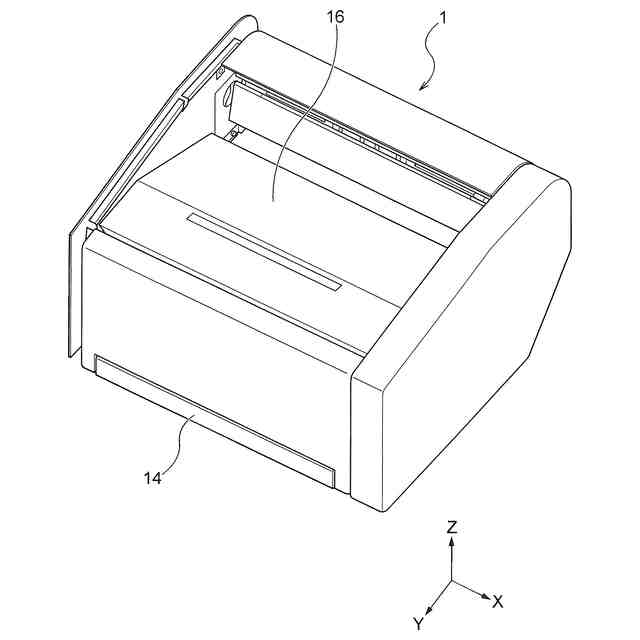

実施形態１に係る画像読取装置の外観斜視図。

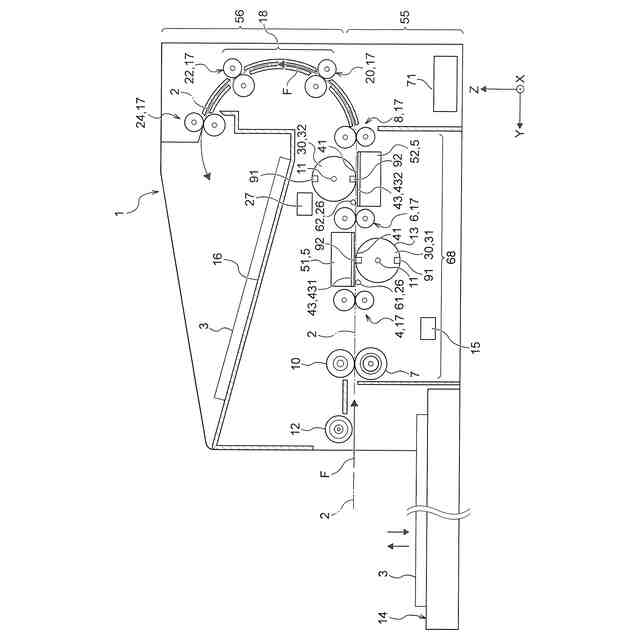

実施形態１に係る画像読取装置の側断面の模式図。

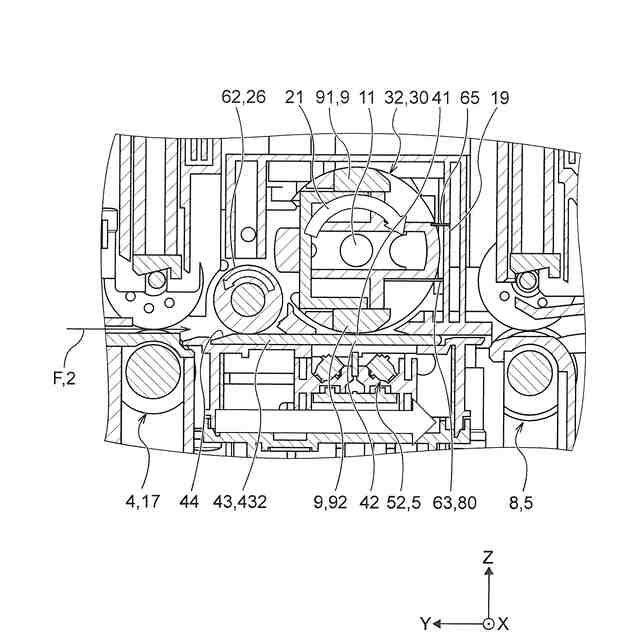

図２の要部拡大側断面図。

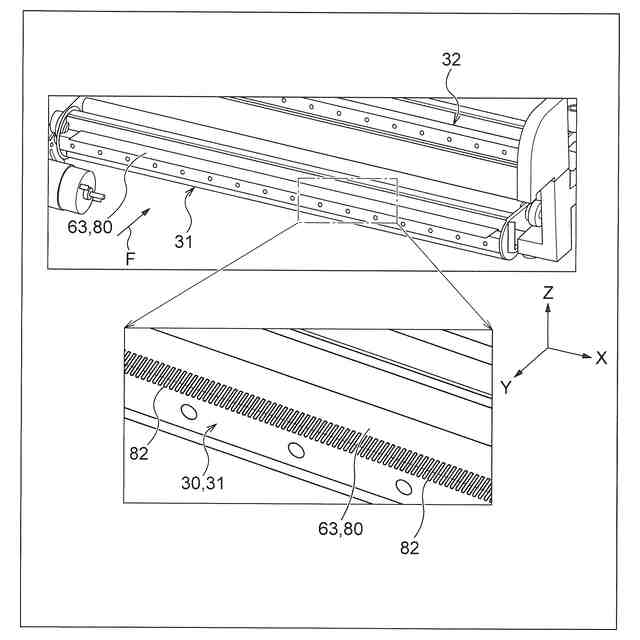

図３の要部の斜視図で、一部拡大図を含む。

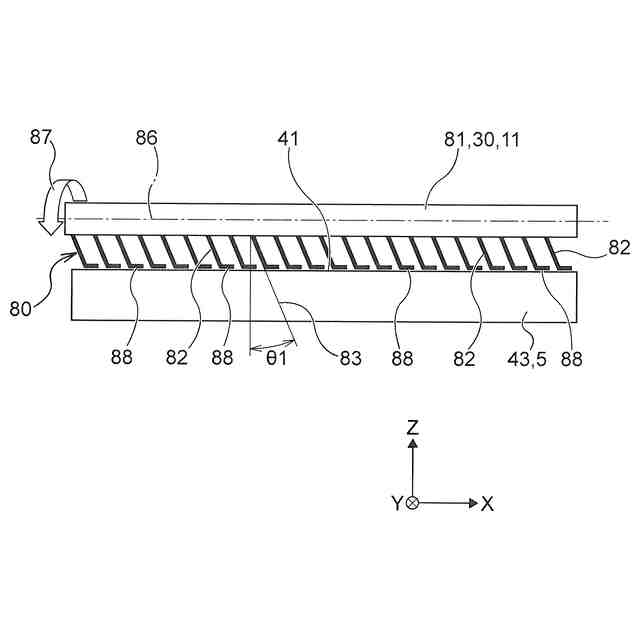

実施形態１の要部模式図。

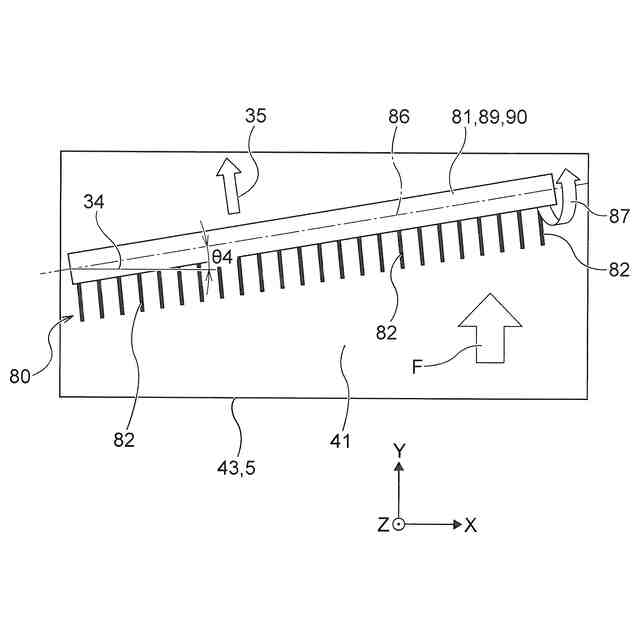

実施形態２の要部模式図。

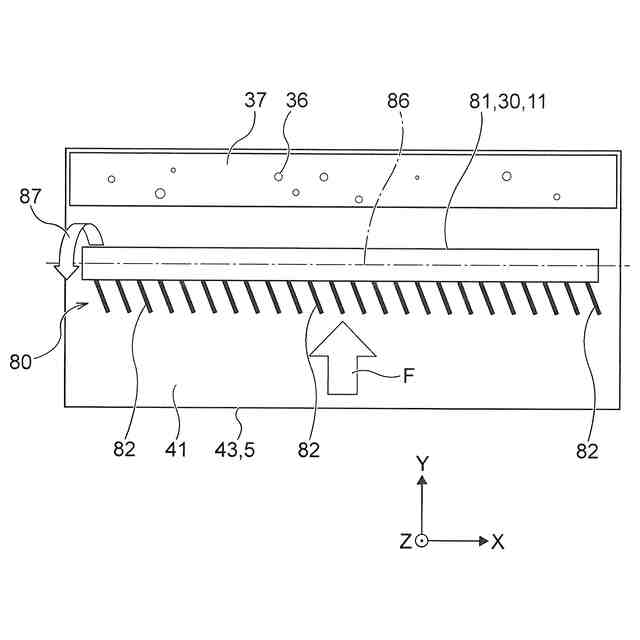

実施形態３の要部模式図。

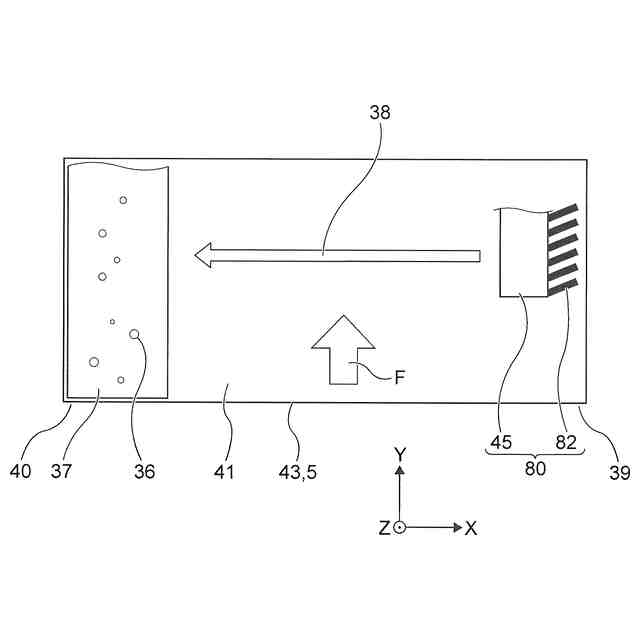

実施形態４の要部模式図。
実施形態５の要部模式図。
【発明を実施するための形態】
【０００７】
以下、本発明について先ず概略的に説明する。
本発明の第１の態様に係る画像読取装置は、搬送経路を搬送方向に搬送される媒体に対して対向する位置に読取面を有する読取部と、前記読取面を払拭可能なブラシ部と、前記ブラシ部を移動する移動部と、を備え、前記ブラシ部は、複数の繊維体が配列され、各前記繊維体の長手方向が前記読取面に対して斜行する状態で配置され、前記移動部は、前記ブラシ部を移動して前記読取面を払拭することを特徴とする。
【０００８】
ここで、「各前記繊維体の長手方向が前記読取面に対して斜行する状態で配置され」における「繊維体の長手方向」とは、本願明細書においては、前記繊維体が全て真っ直ぐな直線状のものであるとした場合における直線の方向を意味する。前記繊維体が真っ直ぐな直線状ではなく曲がっているものについては、前記繊維体を伸ばす方向に引っ張って直線状のものにした状態での直線の方向である。
また、「斜行する状態で配置され」とは、本願明細書においては、前記繊維体の全てが厳密に同じ角度で斜行していることは要しない意味で使われている。
【０００９】
本態様によれば、前記ブラシ部は、各前記繊維体の長手方向が前記読取面に対して斜行する状態で配置され、前記移動部は、前記ブラシ部を移動して前記読取面を払拭する。即ち、各前記繊維体の長手方向が前記読取面に対して斜行する状態で配置されているので、前記斜行しない従来の構造に比して、各前記繊維体の前記読取面に接触する接触領域が大きくなる。これにより、前記読取面の清掃効率を向上することができる。また各前記繊維体の前記斜行によって、前記接触領域がオーバーラップする状態になり易く、この点からも前記読取面の清掃効率を向上することができる。
【００１０】
本発明の第２の態様に係る画像読取装置は、第１の態様に従属する態様であって、前記移動部は、前記搬送経路を挟んで前記読取部と対向して配置され、軸回りに回転可能な回転部材を有し、前記ブラシ部は、前記軸の延在方向に沿って前記回転部材に前記複数の繊維体が配列するように配置され、前記軸は、前記読取面と平行に配置され、各前記繊維体は、前記軸に対して傾斜することを特徴とする。
（【００１１】以降は省略されています）
