特許ウォッチ

公開番号2025136405
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034963
出願日2024-03-07
発明の名称セラミックス焼結体、ベアリングボール、および、切削工具
出願人日本特殊陶業株式会社
代理人個人,個人
主分類C04B 35/119 20060101AFI20250911BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】セラミックス焼結体において、強度を向上させる技術を提供する。
【解決手段】セラミックス焼結体は、気孔を有するアルミナ結晶粒子と、ジルコニア結晶粒子とを含んでおり、セラミックス焼結体の断面において、アルミナ結晶粒子が有する気孔の合計面積は、断面に含まれる気孔の合計面積の95%以上である。
【選択図】図4
特許請求の範囲【請求項１】
セラミックス焼結体であって、
気孔を有するアルミナ結晶粒子と、ジルコニア結晶粒子とを含んでおり、
前記セラミックス焼結体の断面において、前記アルミナ結晶粒子が有する気孔の合計面積は、前記断面に含まれる気孔の合計面積の９５％以上であることを特徴とする、
セラミックス焼結体。
続きを表示（約 510 文字）【請求項２】
請求項１に記載のセラミックス焼結体であって、
前記断面に含まれる気孔の円相当径は、０．３μｍ以下であることを特徴とする、
セラミックス焼結体。
【請求項３】
請求項１または請求項２に記載のセラミックス焼結体であって、
前記セラミックス焼結体は、６０重量％以上９３重量％以下のアルミナと、７重量％以上４０重量％以下のジルコニアと、を含むことを特徴とする、
セラミックス焼結体。
【請求項４】
請求項１または請求項２に記載のセラミックス焼結体であって、
前記ジルコニア結晶粒子の結晶相は、正方晶と立方晶のうちの少なくとも一方であることを特徴とする、
セラミックス焼結体。
【請求項５】

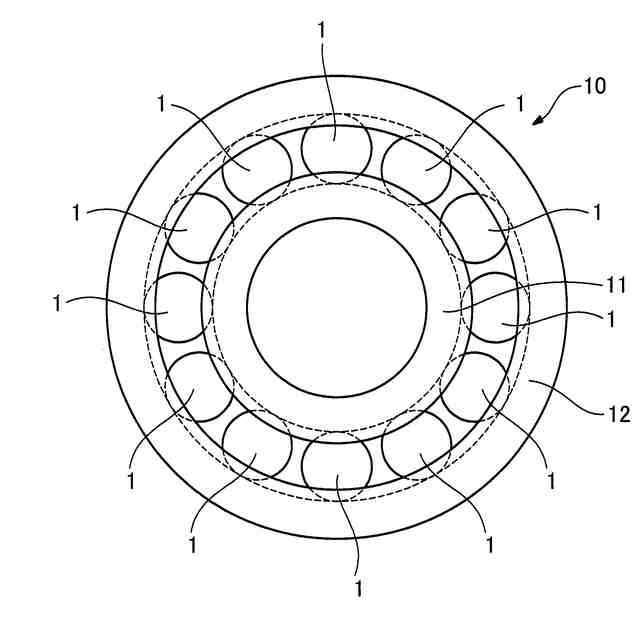

ベアリングボールであって、
請求項１または請求項２に記載のセラミックス焼結体により形成されていることを特徴とする、
ベアリングボール。
【請求項６】

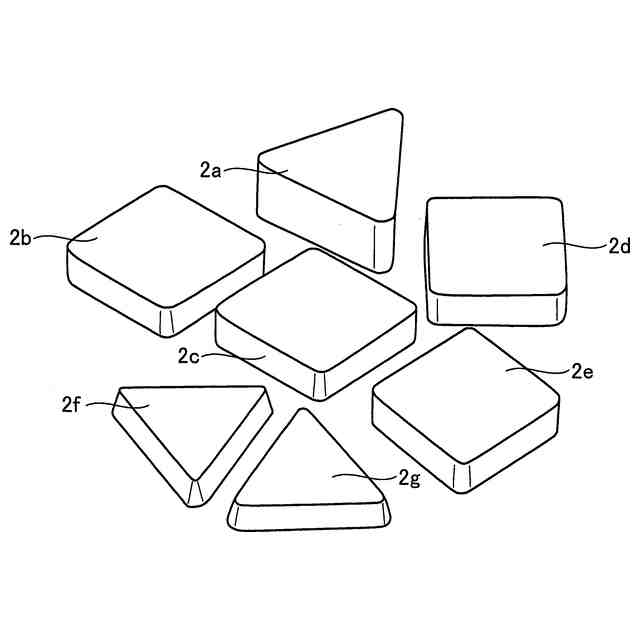

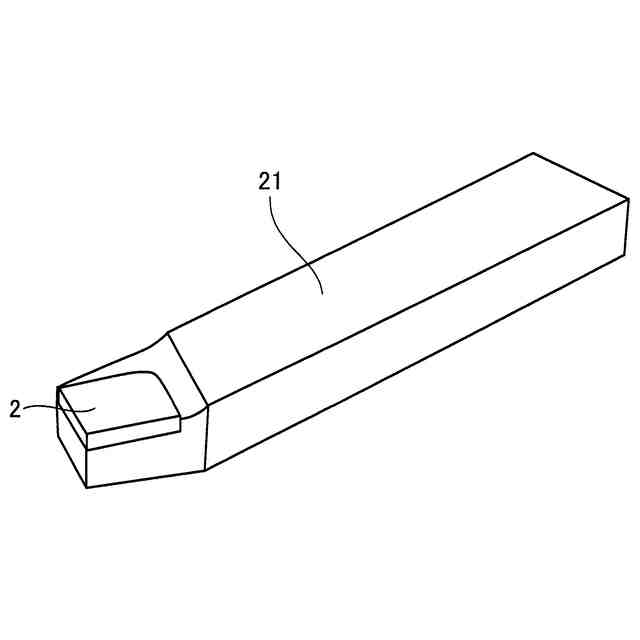

切削工具であって、
請求項１または請求項２に記載のセラミックス焼結体により形成されていることを特徴とする、
切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セラミックス焼結体、ベアリングボール、および、切削工具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、アルミナを基とするセラミックス焼結体が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３２５７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のような先行技術によっても、セラミックス焼結体において、強度を向上させる技術については、なお、改善の余地があった。
【０００５】
本発明は、上述した課題を解決するためになされたものであり、セラミックス焼結体において、強度を向上させる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の形態として実現することが可能である。
【０００７】
（１）本発明の一形態によれば、セラミックス焼結体が提供される。このセラミックス焼結体は、気孔を有するアルミナ結晶粒子と、ジルコニア結晶粒子とを含んでおり、前記セラミックス焼結体の断面において、前記アルミナ結晶粒子が有する気孔の合計面積は、前記断面に含まれる気孔の合計面積の９５％以上である。
【０００８】
この構成によれば、気孔を有するアルミナ結晶粒子と、ジルコニア結晶粒子とを含んでいるセラミックス焼結体は、断面において、アルミナ結晶粒子が有する気孔の合計面積が、断面に含まれる気孔の合計面積の９５％以上を占めている。すなわち、アルミナ結晶粒子の内部に比較的多くの気孔が存在している。これにより、セラミックス焼結体に外力が作用するとき、結晶粒界に気孔が存在する場合に比べ、亀裂進展が進行しにくい。したがって、セラミックス焼結体の強度を向上させることができる。
【０００９】

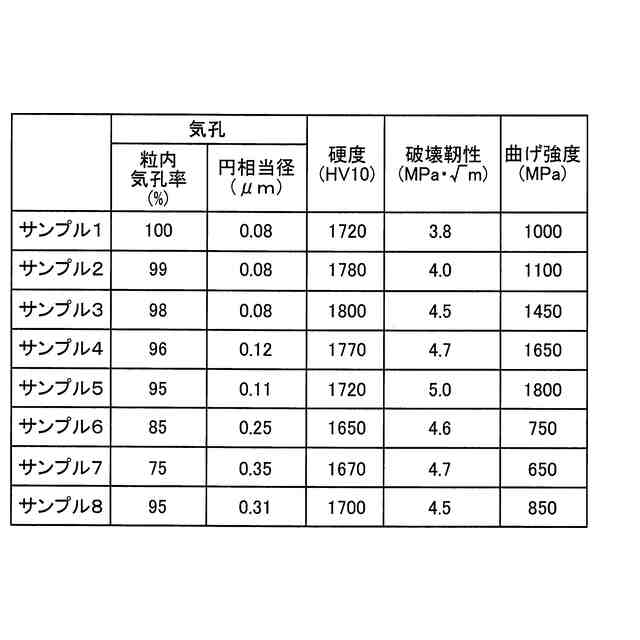

（２）上記形態のセラミックス焼結体において、前記断面に含まれる気孔の円相当径は、０．３μｍ以下であってもよい。この構成によれば、セラミックス焼結体の断面に含まれる気孔の円相当径は、０．３μｍ以下となっている。これにより、セラミックス焼結体に外力が作用するとき、応力集中が起きにくくなるため、セラミックス焼結体の強度をさらに向上させることができる。
【００１０】

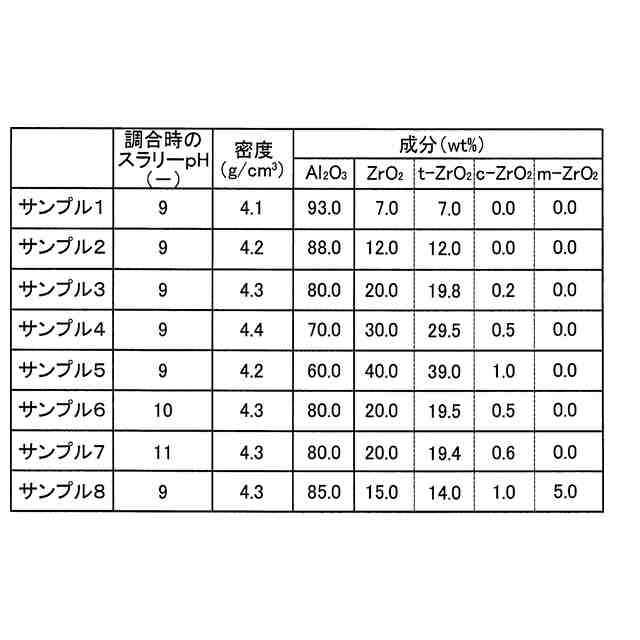

（３）上記形態のセラミックス焼結体において、前記セラミックス焼結体は、６０重量％以上９３重量％以下のアルミナと、７重量％以上４０重量％以下のジルコニアと、を含んでもよい。この構成によれば、セラミックス焼結体は、６０重量％以上９３重量％以下のアルミナと、７重量％以上４０重量％以下のジルコニアとを含んでいる。これにより、セラミックス焼結体の強度をさらに向上させることができる。
（【００１１】以降は省略されています）

関連特許
