特許ウォッチ

公開番号2025132338
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029820
出願日2024-02-29
発明の名称電極用組成物、電極および電気化学素子
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類H01M 4/139 20100101AFI20250903BHJP(基本的電気素子)
要約【課題】レート特性を向上できる電極用組成物、電極および電気化学素子を提供する。
【課題手段】電極用組成物は酸化物の粒子を含み、粒子の複数を固定した物の断面に現出する粒子の円形度の頻度分布において、円形度が0.8以上の範囲における最大頻度および円形度が0.6以下の範囲における最大頻度は、円形度が0.6より大きく0.8未満の範囲における最大頻度よりも大きい。電極は電極用組成物と活物質とを含む。電気化学素子は電極を含む。

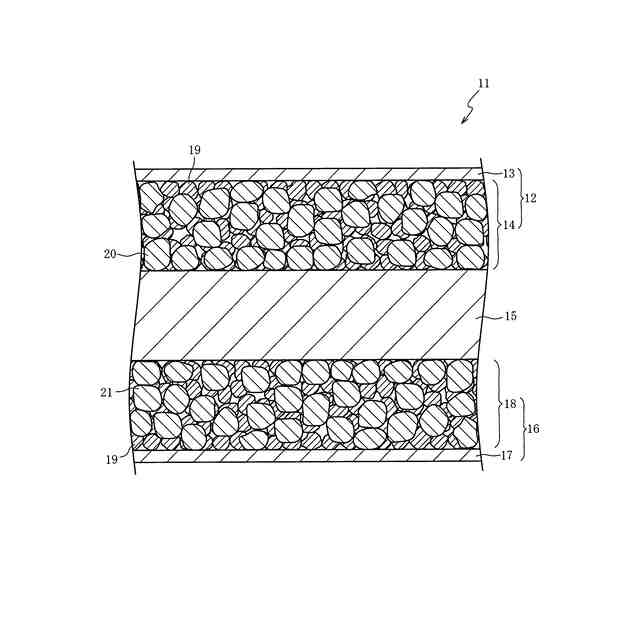

【選択図】図1
特許請求の範囲【請求項１】
酸化物の粒子を含む電極用組成物であって、
前記粒子の複数を固定した物の断面に現出する前記粒子の円形度の頻度分布において、円形度が０．８以上の範囲における最大頻度および円形度が０．６以下の範囲における最大頻度は、円形度が０．６より大きく０．８未満の範囲における最大頻度よりも大きい電極用組成物。
続きを表示（約 520 文字）【請求項２】
全ての円形度の範囲における頻度の積算値に対する、円形度が０．６以下の範囲における頻度の積算値の割合は３０％以上７０％以下である請求項１記載の電極用組成物。
【請求項３】
前記粒子のヤング率は１４０ＧＰａ以上である請求項１記載の電極用組成物。
【請求項４】
前記断面に現出する前記粒子の円相当径の平均値は３μｍ以下である請求項１記載の電極用組成物。
【請求項５】
前記粒子は、Ｌｉ，Ｌａ及びＺｒを含むガーネット型の結晶構造を有する固体電解質である請求項１記載の電極用組成物。
【請求項６】
前記固体電解質は、さらにＭｇ及びＳｒを含む請求項５記載の電極用組成物。
【請求項７】
請求項１から６のいずれかに記載の電極用組成物と、活物質と、を含む電極。
【請求項８】
前記電極の断面に現出する前記粒子の面積の、前記断面の面積に対する割合は０．１％以上５％以下である請求項７記載の電極。
【請求項９】
請求項７記載の電極を含む電気化学素子。
【請求項１０】
前記電極は正極である請求項９記載の電気化学素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は電極用組成物、電極および電気化学素子に関する。
続きを表示（約 880 文字）【背景技術】
【０００２】
蓄電デバイス等の電気化学素子は、充放電のときの電流密度（レート）が大きくなると電気化学反応が追従できなくなり、取り出しうる電気量が小さくなる傾向がある。特許文献１に開示された先行技術は、電解液によって電気化学素子のレート特性を向上させる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４５０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
先行技術のように電気化学素子のレート特性を向上させる技術が要求されている。
【０００５】
本発明はこの要求に応えるためになされたものであり、レート特性を向上できる電極用組成物、電極および電気化学素子の提供を目的とする。
【課題を解決するための手段】
【０００６】

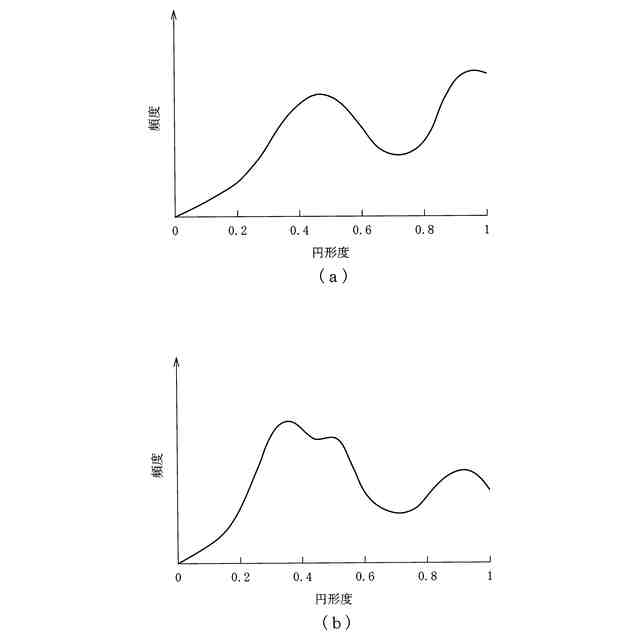

この目的を達成するための第１の態様は電極用組成物であって、酸化物の粒子を含み、粒子の複数を固定した物の断面に現出する粒子の円形度の頻度分布において、円形度が０．８以上の範囲における最大頻度および円形度が０．６以下の範囲における最大頻度は、円形度が０．６より大きく０．８未満の範囲における最大頻度よりも大きい。
【０００７】

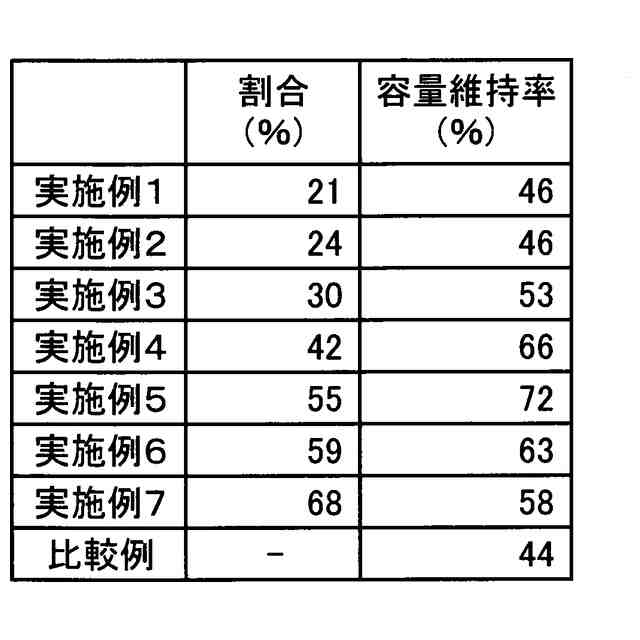

第２の態様は、第１の態様において、全ての円形度の範囲における頻度の積算値に対する、円形度が０．６以下の範囲における頻度の積算値の割合は３０％以上７０％以下である。
【０００８】
第３の態様は、第１又は第２の態様において、粒子のヤング率は１４０ＧＰａ以上である。
【０００９】
第４の態様は、第１から第３の態様のいずれかにおいて、断面に現出する粒子の円相当径の平均値は３μｍ以下である。
【００１０】

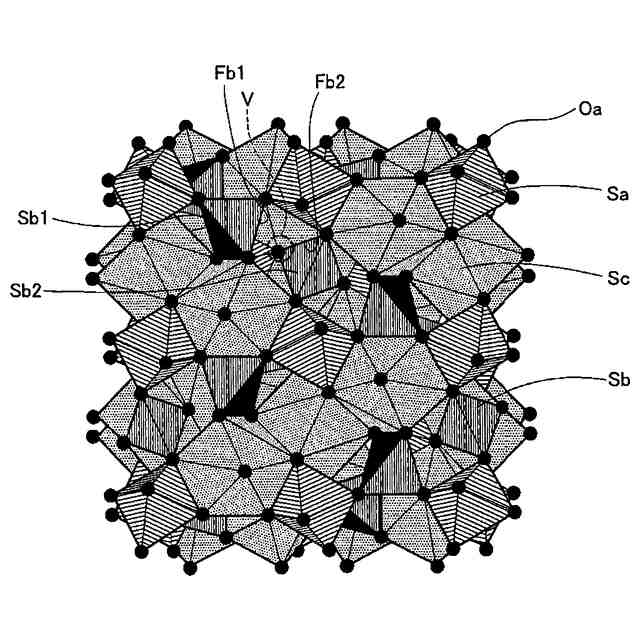

第５の態様は、第１から第４の態様のいずれかにおいて、粒子は、Ｌｉ，Ｌａ及びＺｒを含むガーネット型の結晶構造を有する固体電解質である。

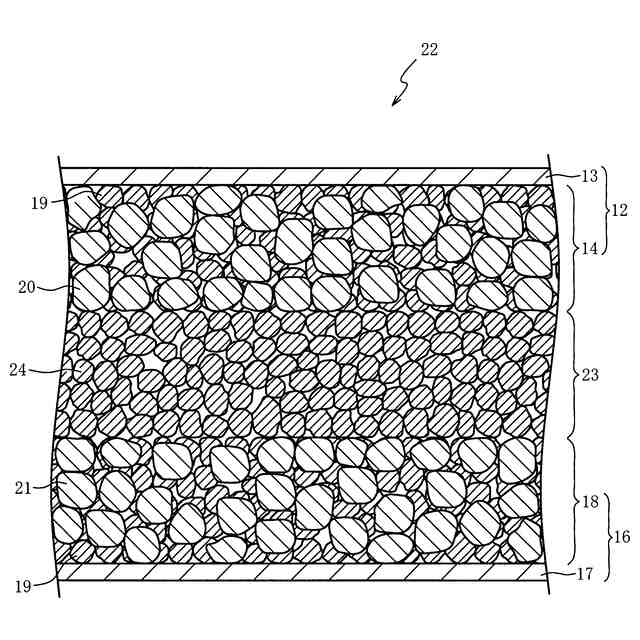

（【００１１】以降は省略されています）

関連特許
