公開番号2025129643
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026413
出願日2024-02-26
発明の名称抵抗発熱体、セラミックヒータ、および、シースヒータ
出願人日本特殊陶業株式会社
代理人個人,個人
主分類H05B 3/12 20060101AFI20250829BHJP(他に分類されない電気技術)
要約【課題】抵抗発熱体において、温度変化に対する耐久性を向上させる技術を提供する。
【解決手段】抵抗発熱体は、合金により形成されており、合金は、それぞれのモル濃度が5%以上35%以下の金属元素を5種以上含んでおり、通電により発熱する。

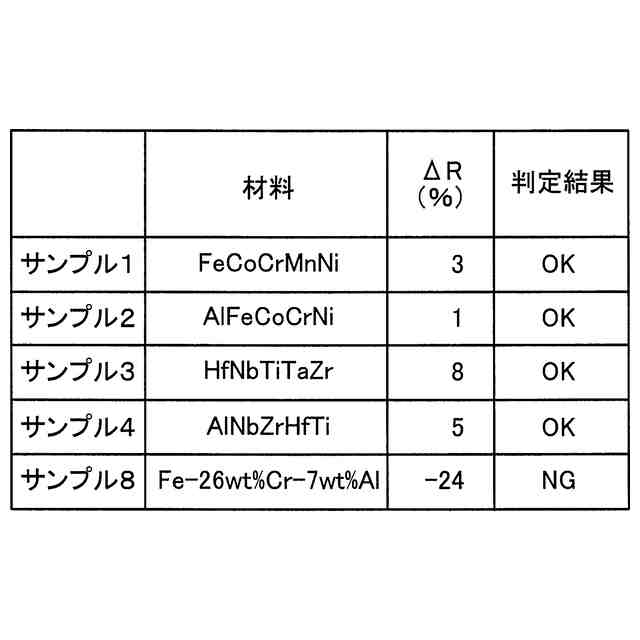

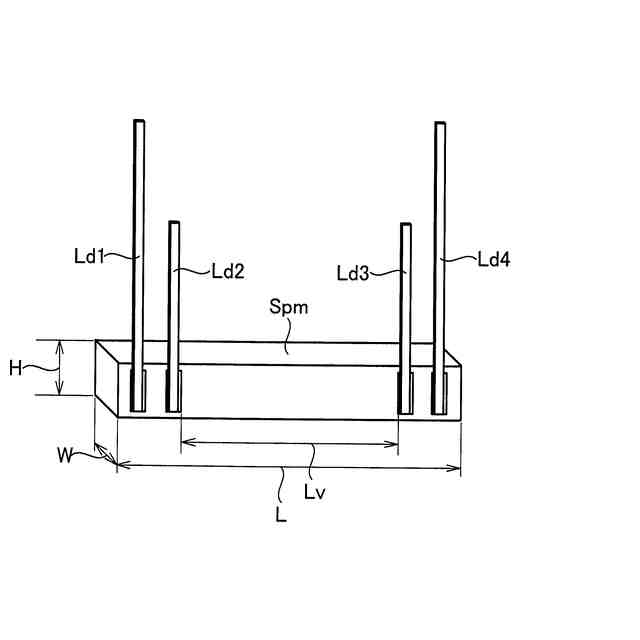

【選択図】図3
特許請求の範囲【請求項１】
抵抗発熱体であって、
合金により形成されており、
前記合金は、それぞれのモル濃度が５％以上３５％以下の金属元素を５種以上含んでおり、
通電により発熱することを特徴とする、
抵抗発熱体。
続きを表示（約 610 文字）【請求項２】
請求項１に記載の抵抗発熱体であって、
前記合金は、２５℃における電気抵抗率に対する１０００℃における電気抵抗率の比が、１．５以下であることを特徴とする、
抵抗発熱体。
【請求項３】
請求項１または請求項２に記載の抵抗発熱体であって、
前記合金の２５℃における電気抵抗率は、９０μΩ・ｃｍ以上であることを特徴とする、
抵抗発熱体。
【請求項４】
請求項１または請求項２に記載の抵抗発熱体であって、
前記合金は、クロム、アルミニウム、および、シリコンのうちの少なくとも１種を前記金属元素として含むことを特徴とする、
抵抗発熱体。
【請求項５】

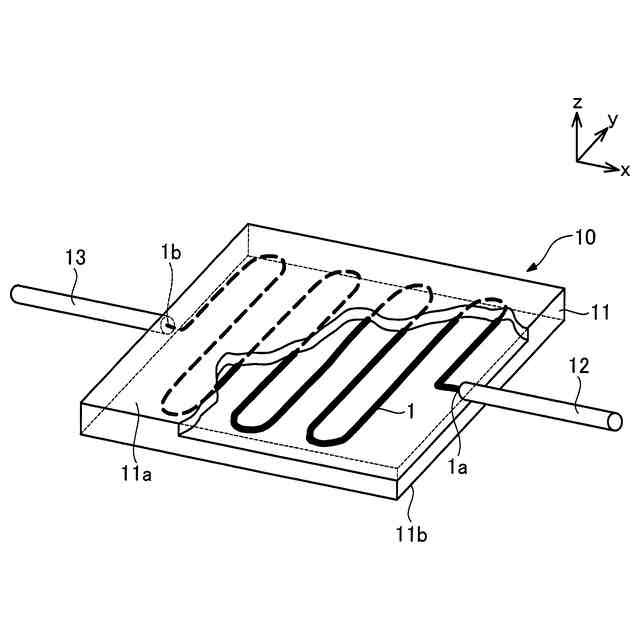

セラミックヒータであって、
セラミックにより形成されている絶縁体と、
前記絶縁体の表面または内部に配置される、請求項１または請求項２に記載の抵抗発熱体と、を備えることを特徴とする、
セラミックヒータ。
【請求項６】

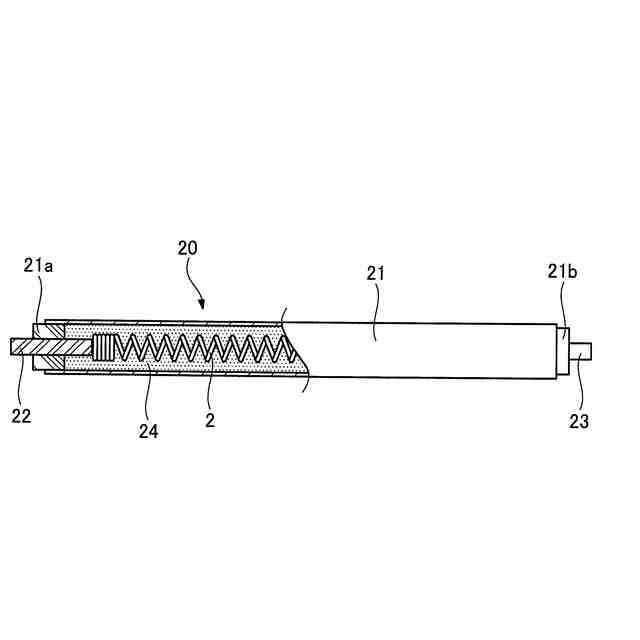

シースヒータであって、
請求項１または請求項２に記載の抵抗発熱体と、
金属により形成されており、前記抵抗発熱体を内側に収容する管状部材と、
前記管状部材の内側において、前記抵抗発熱体と前記管状部材との間に充填される絶縁材と、を備えることを特徴とする、
シースヒータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、抵抗発熱体、セラミックヒータ、および、シースヒータに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来から、通電することで発熱する抵抗発熱体が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５１９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のような先行技術によっても、抵抗発熱体において、温度変化に対する耐久性を向上させる技術については、なお、改善の余地があった。
【０００５】
本発明は、抵抗発熱体において、温度変化に対する耐久性を向上させる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の形態として実現することが可能である。
【０００７】
（１）本発明の一形態によれば、抵抗発熱体が提供される。この抵抗発熱体は、合金により形成されており、前記合金は、それぞれのモル濃度が５％以上３５％以下の金属元素を５種以上含んでおり、通電により発熱する。
【０００８】
この構成によれば、抵抗発熱体を形成する合金は、それぞれのモル濃度が５％以上３５％以下である、５種以上の金属元素を含んでいる。このような合金では金属の拡散が抑制されるため、自身の温度変化に伴う膨張と収縮とを繰り返すような使用においても結晶粒が粗大化しにくく、電気抵抗値の変化が抑制される。したがって、温度変化に対する耐久性を向上させることができる。
【０００９】

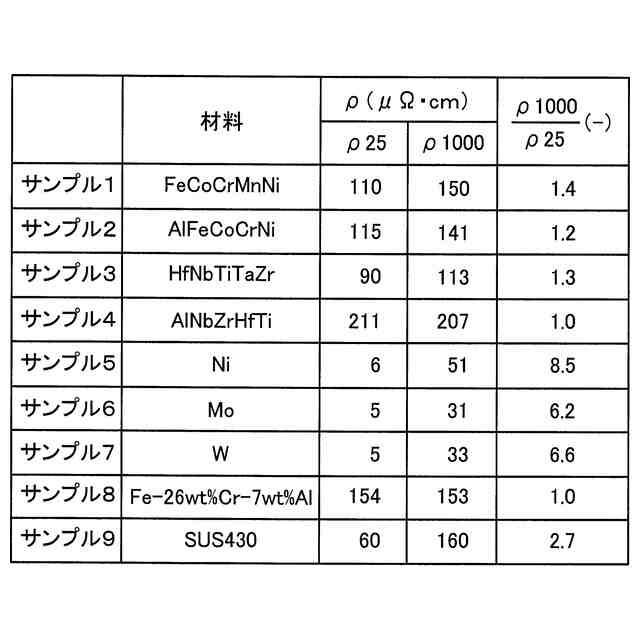

（２）上記形態の抵抗発熱体において、前記合金は、２５℃における電気抵抗率に対する１０００℃における電気抵抗率の比が、１．５以下であってもよい。この構成によれば、抵抗発熱体を形成する合金は、２５℃における電気抵抗率に対する１０００℃における電気抵抗率の比が、１．５以下となっている。これにより、抵抗発熱体における出力の制御を容易に行うことができる。
【００１０】
（３）上記形態の抵抗発熱体において、前記合金の２５℃における電気抵抗率は、９０μΩ・ｃｍ以上であってもよい。この構成によれば、合金の２５℃における電気抵抗率は、９０μΩ・ｃｍ以上となっている。これにより、少ない電流で発熱量を大きくすることができる。
（【００１１】以降は省略されています）
