公開番号2025135536
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024122666
出願日2024-07-29
発明の名称車両用浸水防止シート
出願人株式会社小野田産業
代理人個人,個人
主分類B60J 11/00 20060101AFI20250910BHJP(車両一般)
要約【課題】より確実に車両に固定できる車両用浸水防止シートを提供する。

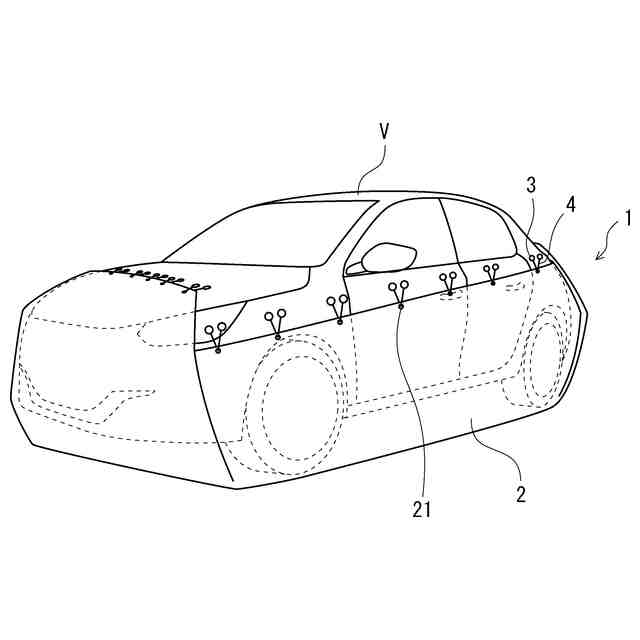

【解決手段】車両Vへの浸水を防ぐ車両用浸水防止シート1であって、車両の下方部を包むための防水性のシート2と、シートを前記車両に固定する固定手段3と、シートと固定手段とを接続する接続部材4と、を備え、接続部材は弾性部材を少なくとも一部に有する伸縮可能な部材である車両用浸水防止シートである。また、固定手段は吸盤であり、接続部材は長尺形状であり、シートは、接続部材が移動可能に貫通する孔21を有し、孔を貫通する接続部材の両端の其々に固定手段が設けられており、孔の直径は固定手段より小さい。
【選択図】図4
特許請求の範囲【請求項１】
車両への浸水を防ぐ車両用浸水防止シートであって、
車両の下方部を包むための防水性のシートと、
前記シートを前記車両に固定する固定手段と、
前記シートと前記固定手段とを接続する接続部材と、を備え、
前記接続部材は弾性部材を少なくとも一部に有する伸縮可能な部材である、
車両用浸水防止シート。
続きを表示（約 540 文字）【請求項２】
前記固定手段は吸盤である、
請求項１に記載の車両用浸水防止シート。
【請求項３】
前記接続部材は長尺形状であり、

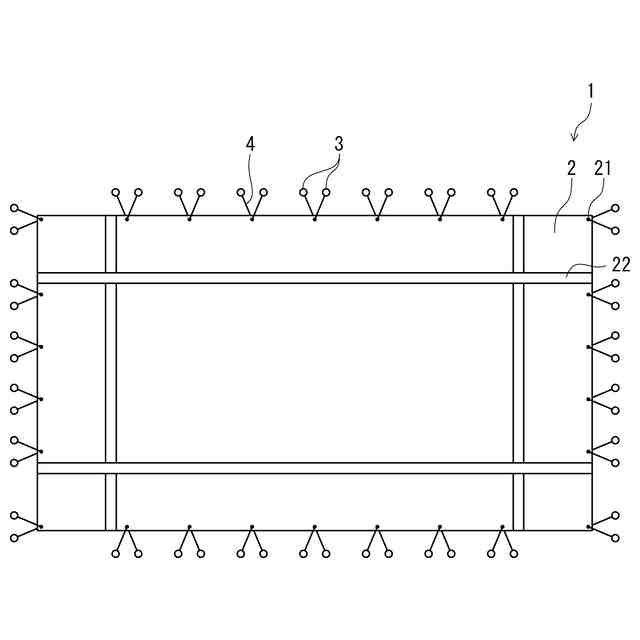

前記シートは、前記接続部材が移動可能に貫通する孔を有し、
前記孔を貫通する前記接続部材の両端の其々に前記固定手段が設けられており、
前記孔の直径は前記固定手段より小さい、
請求項１に記載の車両用浸水防止シート。
【請求項４】

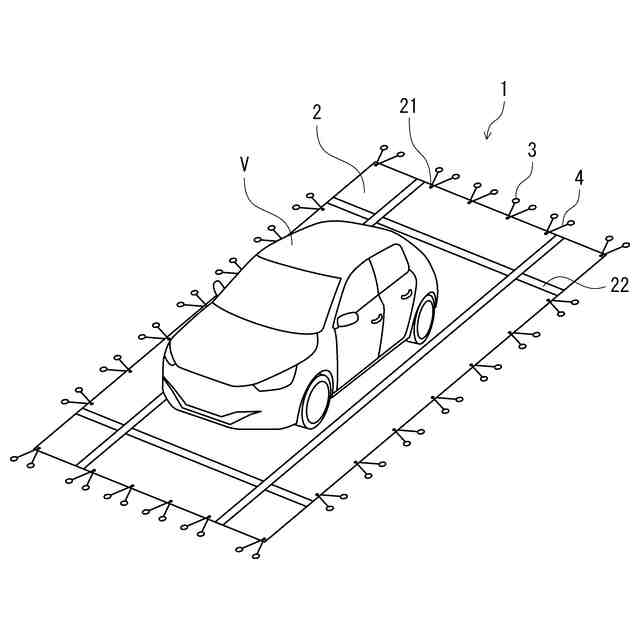

前記シートは車両を特定の領域に誘導する誘導線を有している、
請求項１に記載の車両用浸水防止シート。
【請求項５】
前記シートの下方に位置し、前記シート及び前記シートで下方部が包まれた車両が水中で浮くことを支持する浮遊支持部材をさらに備え、
前記浮遊支持部材は、前記シートによって前記車両の下方部を包んだ場合において前記車両のエンジン部の直下に、少なくとも一部が位置可能に位置付けられている、
請求項１に記載の車両用浸水防止シート。
【請求項６】
前記浮遊支持部材は該車両用浸水防止シートとは別体のいずれかの部材と連結させるための連結具を有する、
請求項５に記載の車両用浸水防止シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用浸水防止シートに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
本技術分野の背景技術として、特開2007-314098号公報（特許文献１）がある。この公報には、「車両の底面形状より大きい気密性のシート上に車両を載置し、当該シートの両側部及び前後を上方に折り曲げて車両の両側面及び前後面に沿わせ、シートの周縁を適宜の手段により車両周面に支持する。」ことが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開2007-314098号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

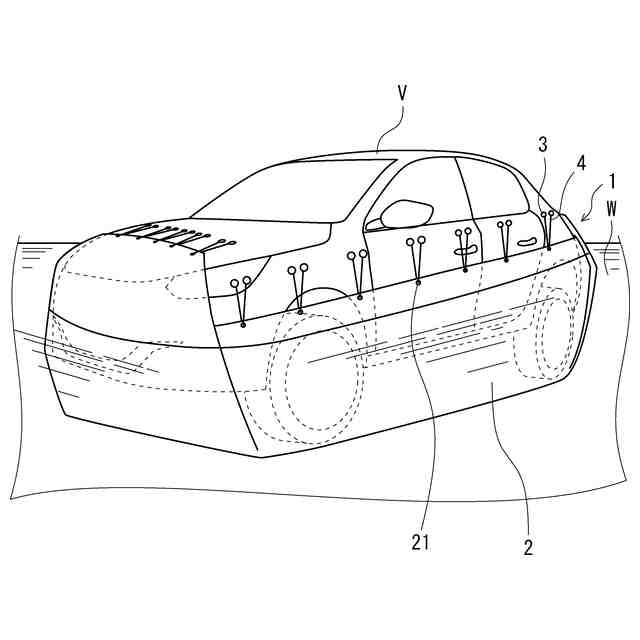

車両の下方が車両用浸水防止シートで包まれた状態において、該車両が水に浮く際、サスペンションシステムのスプリングが伸びるため、該車両のタイヤは下方に突き出る。この場合において、車両用浸水防止シートも下方に移動することに伴い該車両用浸水防止シートを車両に固定する固定手段が外れ、該車両用浸水防止シートが外れてしまうおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、例えば以下の構成を採用する。
車両への浸水を防ぐ車両用浸水防止シートであって、
車両の下方部を包むための防水性のシートと、
前記シートを前記車両に固定する固定手段と、
前記シートと前記固定手段とを接続する接続部材と、を備え、
前記接続部材は弾性部材を少なくとも一部に有する伸縮可能な部材である、
車両用浸水防止シート。
【０００６】
前記固定手段は吸盤である、
車両用浸水防止シート。
【０００７】
前記接続部材は長尺形状であり、
前記シートは、前記接続部材が移動可能に貫通する孔を有し、
前記孔を貫通する前記接続部材の両端の其々に前記固定手段が設けられており、
前記孔の直径は前記固定手段より小さい、
車両用浸水防止シート。
【０００８】

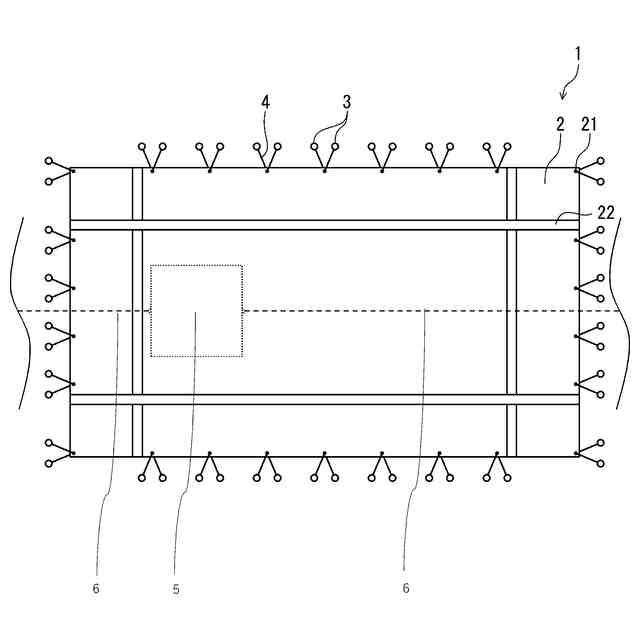

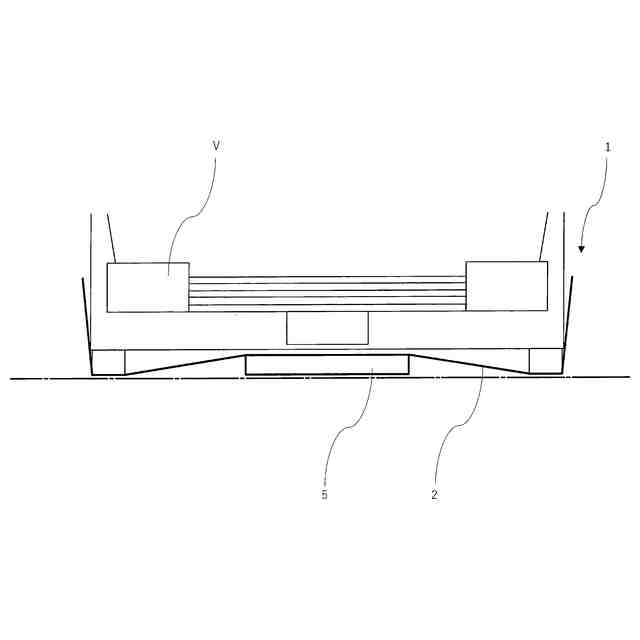

前記シートの下方に位置し、前記シート及び前記シートで下方部が包まれた車両が水中で浮くことを支持する浮遊支持部材をさらに備え、
前記浮遊支持部材は、前記シートによって前記車両の下方部を包んだ場合において前記車両のエンジン部の直下に、少なくとも一部が位置可能に位置付けられている、
車両用浸水防止シート。
【０００９】
前記浮遊支持部材は該車両用浸水防止シートとは別体のいずれかの部材と連結させるための連結具を有する、
車両用浸水防止シート。
【発明の効果】
【００１０】
本発明によれば、より確実に車両に固定できる車両用浸水防止シートを提供する。
上述した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
