公開番号2025135271
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033033
出願日2024-03-05
発明の名称扉、収納ボックス、及び建築物
出願人積水ハウス株式会社
代理人個人,個人
主分類E04F 19/08 20060101AFI20250910BHJP(建築物)
要約【課題】扉の強度を確保しつつ、扉の高さ方向の寸法を容易に調整できる扉、収納ボックス、及び建築物を提供する。

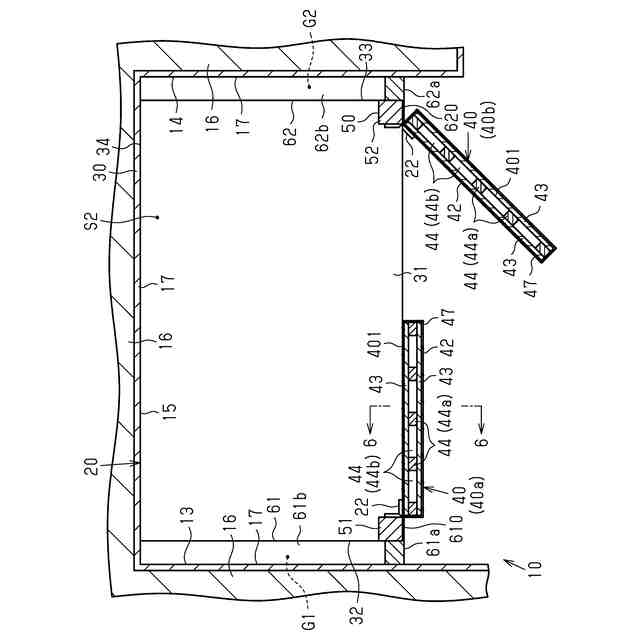

【解決手段】建築物10は、床11と、天井12と、床11と天井12とを接続する第3壁と、第3壁に沿うように床11と天井12との間に設けられた収納ボックス20とを備えている。収納ボックス20は、物を収容可能なボックス本体30と、ボックス本体30の開口を開閉する扉40とを有している。扉40は、板状の第1構成部41と、2つの板材の間に芯材44が配置されたフラッシュ構造を有する第2構成部42とを備えている。第2構成部42は、扉40の高さ方向において第1構成部41よりも上側又は下側に設けられている。芯材44は、扉40の高さ方向に延びるとともに扉40の幅方向において間隔を空けて配列されている。

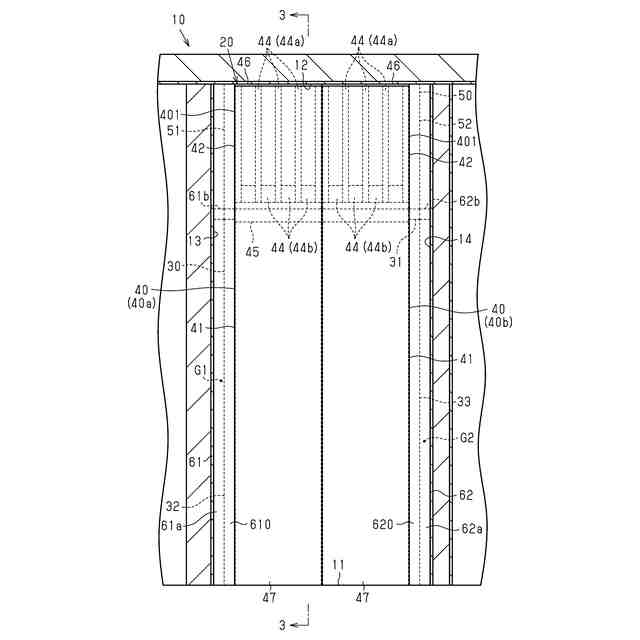

【選択図】図2
特許請求の範囲【請求項１】
物を収容可能なボックス本体に設けられる扉であって、
板状の第１構成部と、
２つの板材の間に芯材が配置されたフラッシュ構造を有する第２構成部と、
を備え、
前記第２構成部は、高さ方向において前記第１構成部よりも上側又は下側に設けられ、
前記芯材は、高さ方向に延びるとともに幅方向において間隔を空けて配列されている扉。
続きを表示（約 1,700 文字）【請求項２】
補強部材をさらに備え、
前記第１構成部における前記第２構成部との接続面には溝が設けられ、

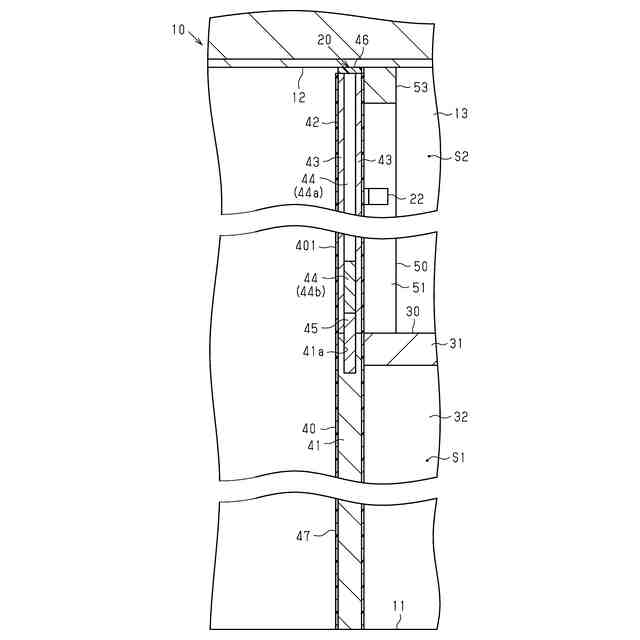

前記補強部材は、前記第１構成部と前記第２構成部との接続部において、前記溝に挿入されるとともに前記２つの板材の間に配置されている請求項１に記載の扉。
【請求項３】
前記第２構成部における前記第１構成部との接続面とは反対側の面には、エッジテープが貼り付けられている請求項１に記載の扉。
【請求項４】
物を収容可能なボックス本体と前記ボックス本体の開口を開閉する扉とを備え、
前記扉は、請求項１に記載の扉である収納ボックス。
【請求項５】

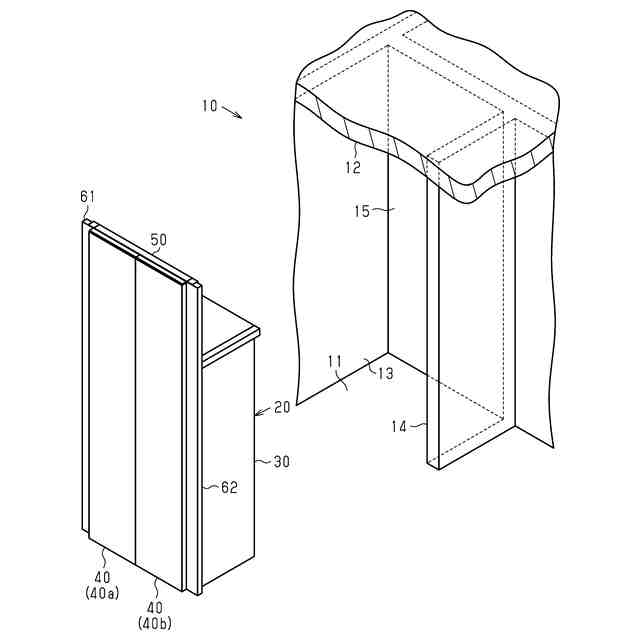

床と、
天井と、
前記床と前記天井とを接続する主壁と、
前記主壁に沿うように前記床と前記天井との間に設けられた収納ボックスと、
を備え、
前記収納ボックスは、請求項４に記載の収納ボックスである建築物。
【請求項６】
前記床と前記天井とを接続する第１壁と、
前記床と前記天井とを接続するとともに前記第１壁と対向する第２壁と、
をさらに備え、
前記主壁は、前記第１壁と前記第２壁とを接続し、

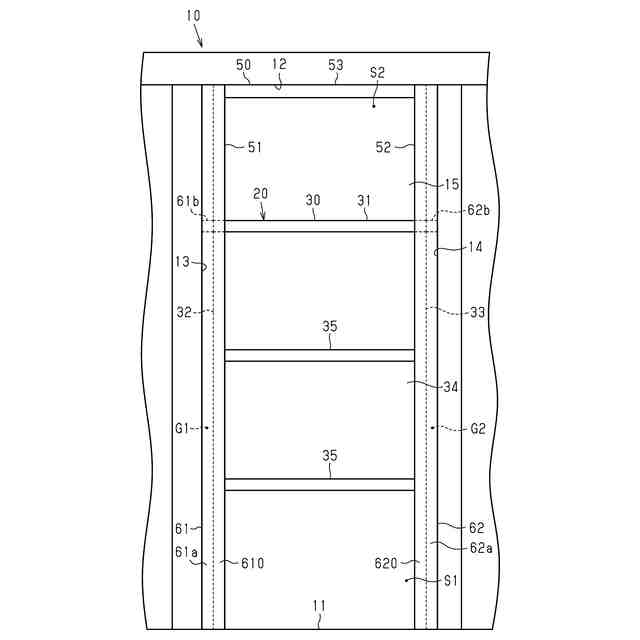

前記ボックス本体は、天板と第１側板と第２側板と背板とを有するとともに、前記第１側板が前記第１壁に沿い、かつ前記第２側板が前記第２壁に沿うように設けられ、
前記床と前記天板と前記第１側板と前記第２側板と前記背板とによって第１収納空間が区画され、
前記天板と前記天井と前記第１壁と前記第２壁と前記主壁とによって第２収納空間が区画され、

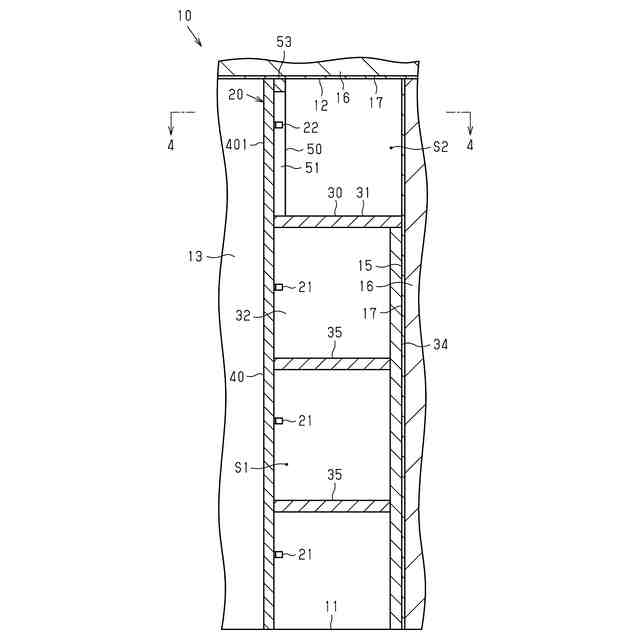

前記扉は、前記ボックス本体の高さ方向において前記天板の上面よりも上側まで延びる上側延長部を有し、
前記上側延長部は、前記第２構成部によって構成されている請求項５に記載の建築物。
【請求項７】
前記ボックス本体と前記天井との間に配置された枠部材を備え、
前記枠部材は、
前記収納ボックスの奥行方向において前記ボックス本体の開口側に配置されるとともに前記収納ボックスの高さ方向において前記第１側板と並ぶ第１縦フレームと、
前記収納ボックスの奥行方向において前記ボックス本体の開口側に配置されるとともに前記収納ボックスの高さ方向において前記第２側板と並ぶ第２縦フレームと、
を有し、
前記扉は、前記第１側板及び前記第１縦フレームのそれぞれ、又は前記第２側板及び前記第２縦フレームのそれぞれに対して回転可能に取り付けられている請求項６に記載の建築物。
【請求項８】
前記第１壁と前記第１側板及び前記第１縦フレームとの間に配置される第１フィラーと、
前記第２壁と前記第２側板及び前記第２縦フレームとの間に配置される第２フィラーと、
を備え、
前記第１フィラーは、前記収納ボックスの奥行方向において前記ボックス本体の開口側に配置されるとともに前記床から前記天井まで延びる第１縦フィラー部を有し、
前記第２フィラーは、前記収納ボックスの奥行方向において前記ボックス本体の開口側に配置されるとともに前記床から前記天井まで延びる第２縦フィラー部を有する請求項７に記載の建築物。
【請求項９】
前記第１フィラーは、前記収納ボックスの高さ方向において前記天板と同じ位置に配置され、前記ボックス本体の開口面から前記主壁まで延びる第１横フィラー部をさらに有し、
前記第２フィラーは、前記収納ボックスの高さ方向において前記天板と同じ位置に配置され、前記ボックス本体の開口面から前記主壁まで延びる第２横フィラー部をさらに有する請求項８に記載の建築物。
【請求項１０】
前記主壁は、石膏ボードと、前記石膏ボードに貼り付けられたクロスとを有し、
前記主壁における前記第２収納空間を区画する部分の前記クロスの色は、前記背板における前記第１収納空間を区画する面の色と同じである請求項６に記載の建築物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、扉、収納ボックス、及び建築物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
建築物には、ボックス本体とボックス本体の開口を開閉する扉とを有する収納ボックスが設けられることがある。特許文献１には、扉の高さ方向の寸法が所望の寸法となるように、現場において扉が切断されることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１１００１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
強度の高い材料によって扉が構成されている場合、扉の切断作業は困難になる。一方で、強度の低い材料によって扉が構成されている場合、扉の切断作業は容易になるものの、扉の強度が低下することにより、扉が損傷しやすくなる。
【課題を解決するための手段】
【０００５】
（１）上記課題を解決する扉は、物を収容可能なボックス本体に設けられる扉であって、板状の第１構成部と、２つの板材の間に芯材が配置されたフラッシュ構造を有する第２構成部と、を備え、前記第２構成部は、高さ方向において前記第１構成部よりも上側又は下側に設けられ、前記芯材は、高さ方向に延びるとともに幅方向において間隔を空けて配列されている。
【０００６】
この構成によれば、第１構成部よりも強度の低い第２構成部が第１構成部よりも上側又は下側に設けられているため、第２構成部を切断することによって、扉の強度を確保しつつ、扉の高さ方向の寸法を容易に調整することができる。
【０００７】
また、上記構成によれば、芯材は扉の高さ方向に延びるとともに扉の幅方向において間隔を空けて配列されているため、第２構成部の切断位置に依らず、第２構成部の強度を確保することができる。したがって、例えば地震等によって扉に対して高さ方向の衝撃が加わった際に第２構成部が破損しにくくなる。
【０００８】
（２）上記（１）の扉において、補強部材をさらに備え、前記第１構成部における前記第２構成部との接続面には溝が設けられ、前記補強部材は、前記第１構成部と前記第２構成部との接続部において、前記溝に挿入されるとともに前記２つの板材の間に配置されている。
この構成によれば、補強部材によって第１構成部と第２構成部との接続部の強度が高くなるため、扉に対して厚さ方向の衝撃が加わった際に扉が損傷しにくくなる。
【０００９】
（３）上記（１）又は（２）の扉において、前記第２構成部における前記第１構成部との接続面とは反対側の面には、エッジテープが貼り付けられている。
【００１０】
この構成によれば、エッジテープによって第２構成部の切断面が隠されるため、扉の外観が向上する。上述したように、芯材は、扉の高さ方向に延びるとともに扉の幅方向において間隔を空けて配列されているため、第２構成部の切断位置に依らず、芯材の切断面が形成される。したがって、第２構成部におけるエッジテープの貼付面を確保することができる。
（【００１１】以降は省略されています）
