公開番号2025135241
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032979
出願日2024-03-05
発明の名称設計支援システム、設計支援方法および設計支援プログラム
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類G06F 8/20 20180101AFI20250910BHJP(計算;計数)
要約【課題】機能要求・非機能要求がまだ具体的に定まっていない状態でも、システム設計を支援することができる設計支援システムを提供する。
【解決手段】システムの変更要求情報を受け付ける入力受付部11を備える。また、第1記憶部に格納されたシステム構成情報15と第2記憶部に格納された変更解析ルール16とに基づいて変更要求情報を解析し追加または変更される構成要素を判定する変更解析部12を有する。さらに、システム構成情報15と第3記憶部に格納された影響解析ルール17とに基づいて追加または変更される構成要素がシステムに与える影響を判定する影響解析部13を備える。これに加え、追加または変更される構成要素とシステムに与える影響とを影響項目ごとに出力する表示処理部14を有する。
【選択図】図1
特許請求の範囲【請求項１】
システムの設計を支援する設計支援システムであって、
前記システムの変更要求情報を受け付ける入力受付部と、
第１記憶部に格納されたシステム構成情報と第２記憶部に格納された変更解析ルールとに基づいて前記変更要求情報を解析し追加または変更される構成要素を判定する変更解析部と、
前記システム構成情報と第３記憶部に格納された影響解析ルールとに基づいて前記追加または変更される構成要素が前記システムに与える影響を判定する影響解析部と、
前記追加または変更される構成要素と前記システムに与える影響とを影響項目ごとに出力する表示処理部と、を備えた
設計支援システム。
続きを表示（約 990 文字）【請求項２】
前記システム構成情報は、複数のレイヤーを含むレイヤー構造情報と、前記レイヤー毎の構成要素と、前記レイヤー毎の非機能要件と、前記レイヤー毎の概要情報と、前記レイヤー毎の構成要素の概要情報とを含む、
請求項１に記載の設計支援システム。
【請求項３】
前記変更解析ルールは、前記レイヤー毎の構成要素の追加または変更を判定するための用語群または用語辞書と、前記非機能要件への影響の有無を判定するための情報とを含む、
請求項２に記載の設計支援システム。
【請求項４】
前記影響解析ルールは、前記追加または変更される構成要素によるシステムへの影響の有無を判定するための情報を含む、
請求項１に記載の設計支援システム。
【請求項５】
システムの設計を支援する設計支援方法であって、
システムの変更要求情報を受け付ける入力受付ステップと、
第１記憶部に格納されたシステム構成情報と第２記憶部に格納された変更解析ルールとに基づいて前記変更要求情報を解析し追加または変更される構成要素を判定する変更解析ステップと、
前記システム構成情報と第３記憶部に格納された影響解析ルールとに基づいて前記追加または変更される構成要素が前記システムに与える影響を判定する影響解析ステップと、
前記追加または変更される構成要素と前記システムに与える影響とを影響項目ごとに出力する表示処理ステップと、を含む
設計支援方法。
【請求項６】
システムの設計を支援する設計支援プログラムであって、
システムの変更要求情報を受け付ける入力受付ステップと、
第１記憶部に格納されたシステム構成情報と第２記憶部に格納された変更解析ルールとに基づいて前記変更要求情報を解析し追加または変更される構成要素を判定する変更解析ステップと、
前記システム構成情報と第３記憶部に格納された影響解析ルールとに基づいて前記追加または変更される構成要素が前記システムに与える影響を判定する影響解析ステップと、
前記追加または変更される構成要素と前記システムに与える影響とを影響項目ごとに出力する表示処理ステップと、
をコンピュータに実行させる設計支援プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、設計支援システム、設計支援方法および設計支援プログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、事業の開拓や業務の改善のために、システムへの機能の追加や、システムアーキテクチャの変更を行う場合がある。その際、機能の追加やアーキテクチャの変更によるシステムへの影響を事前に把握することで、変更方針の比較検討やシステム実装後の手戻りを抑止したいという要求がある。
【０００３】
この要求に関し、特許文献１には、ソフトウェア設計支援方法が開示されている。特許文献１に記載の技術は、コンピュータを利用して、設計対象ソフトウェアの機能要求項目および非機能要求項目に基づくソフトウェアアーキテクチャの設計を支援する技術である。このため、特許文献１に記載の技術は、設計対象ソフトウェアの機能要求項目および非機能要求項目の入力を支援する入力支援ステップを備えている（特許文献１の請求項９等を参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第３８８７５７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、システム改修のプロジェクトの初期段階では、改修の目的や要望は決まっているが、具体的な機能要求・非機能要求はまだ定まっていない。機能要求・非機能要求の検討を進めて具体化することにより、初めて改修の影響を把握することが可能となる。改修の影響を把握できた結果、初期段階では予期していなかった影響が明らかになり、機能要求・非機能要求の再検討が必要となる事態が起こり得る。
【０００６】
特許文献１に記載の技術は、機能要求・非機能要求が具体的に決定された状態での設計支援について考慮している。しかし、特許文献１に記載の技術は、機能要求・非機能要求が具体的に定まっていない状態での設計支援については考慮していない。
【０００７】
本発明はこのような状況に鑑みて成されたものであり、機能要求・非機能要求がまだ具体的に定まっていない状態でも、システム設計を支援することができる設計支援システム、設計支援方法および設計支援プログラムを提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、例えば特許請求の範囲に記載の構成を採用する。
本願は、上記課題を解決する手段を複数含んでいるが、その一例を挙げるならば、システムの設計を支援する設計支援システムであって、システムの変更要求情報を受け付ける入力受付部を備える。また、第１記憶部に格納されたシステム構成情報と第２記憶部に格納された変更解析ルールとに基づいて変更要求情報を解析し追加または変更される構成要素を判定する変更解析部を有する。さらに、システム構成情報と第３記憶部に格納された影響解析ルールとに基づいて追加または変更される構成要素がシステムに与える影響を判定する影響解析部を備える。これに加え、追加または変更される構成要素とシステムに与える影響とを影響項目ごとに出力する表示処理部を有する。
【発明の効果】
【０００９】
本発明によれば、入力された変更要求情報に基づいてシステム設計を支援するので、機能要求・非機能要求がまだ具体的に定まっていない状態でも、システム設計を支援することができる。
上記した以外の課題、構成および効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【００１０】

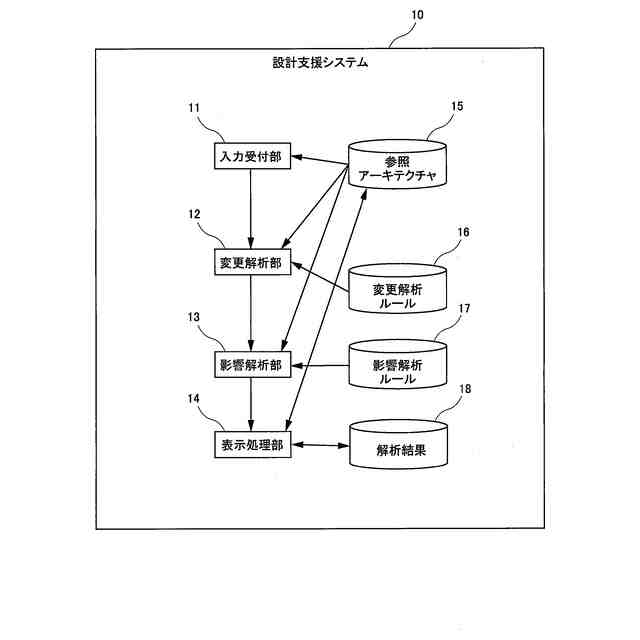

本発明の一実施形態に係る設計支援システムの構成例を示すブロック図である。

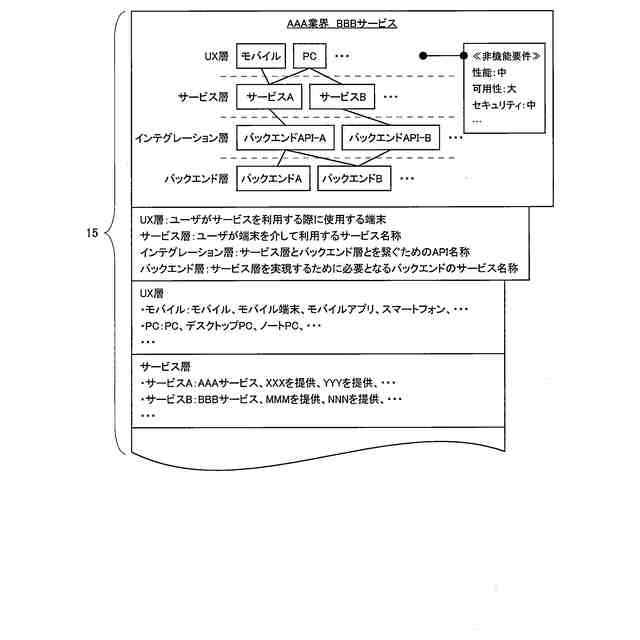

本発明の一実施形態に係る参照アーキテクチャの一例を示すデータ構造図である。

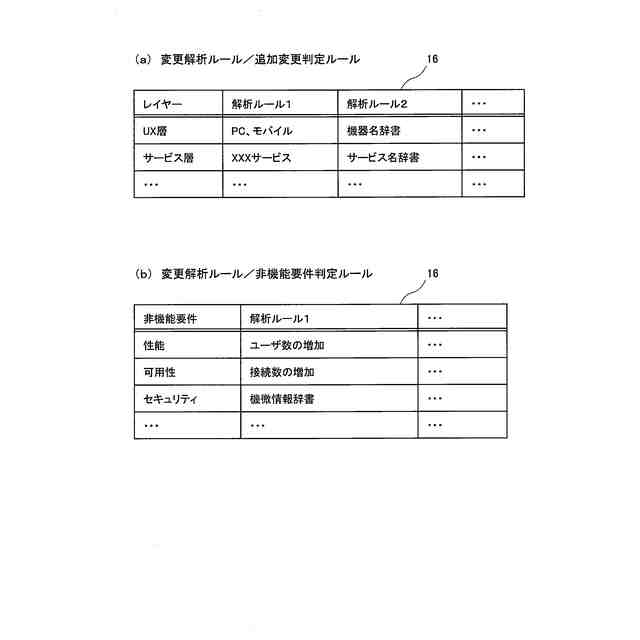

本発明の一実施形態に係る変更解析ルールの一例を示すデータ構造図である。

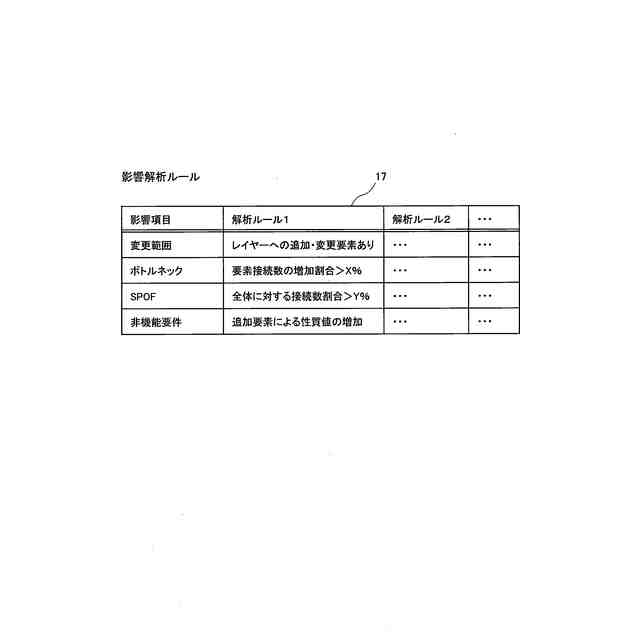

本発明の一実施形態に係る影響解析ルールの一例を示すデータ構造図である。

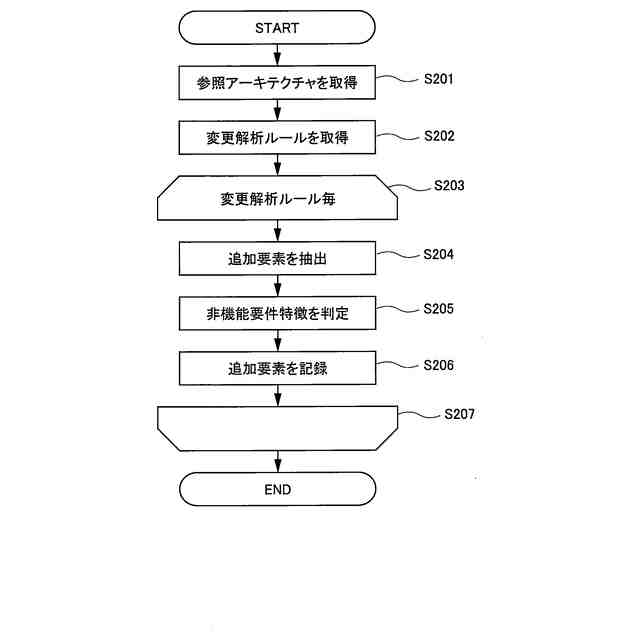

本発明の一実施形態に係る変更解析処理の例を示すフローチャートである。

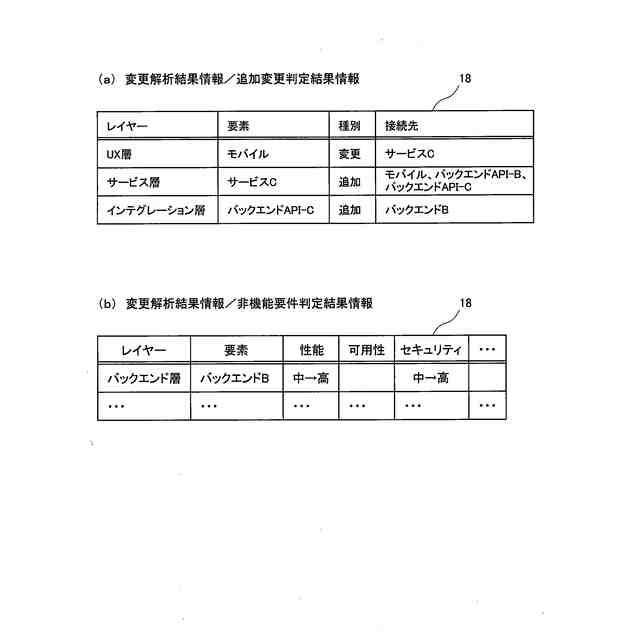

本発明の一実施形態に係る変更解析結果情報の一例を示すデータ構造図である。

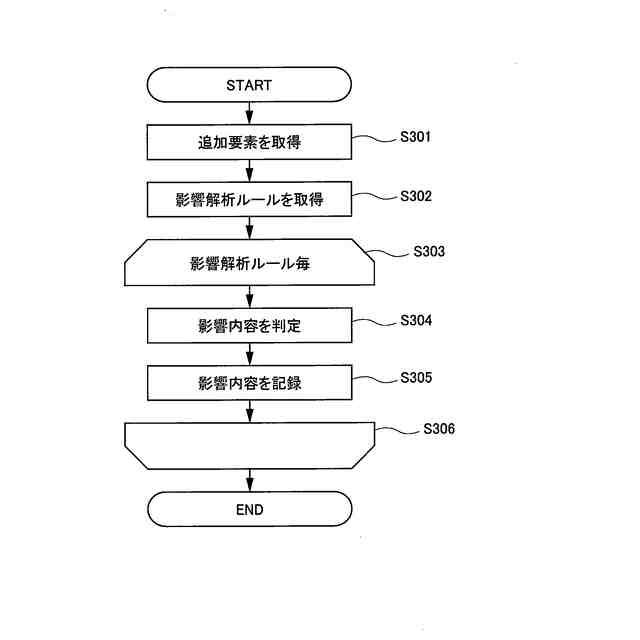

本発明の一実施形態に係る影響解析処理の例を示すフローチャートである。

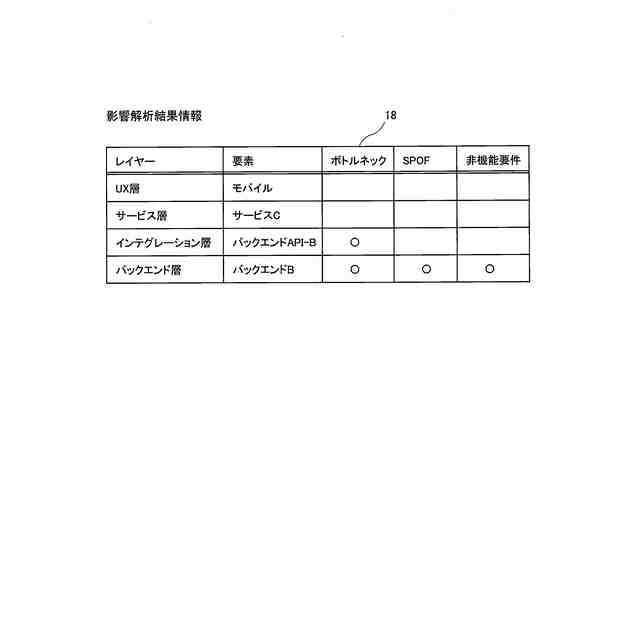

本発明の一実施形態に係る影響解析結果情報の一例を示すデータ構造図である。

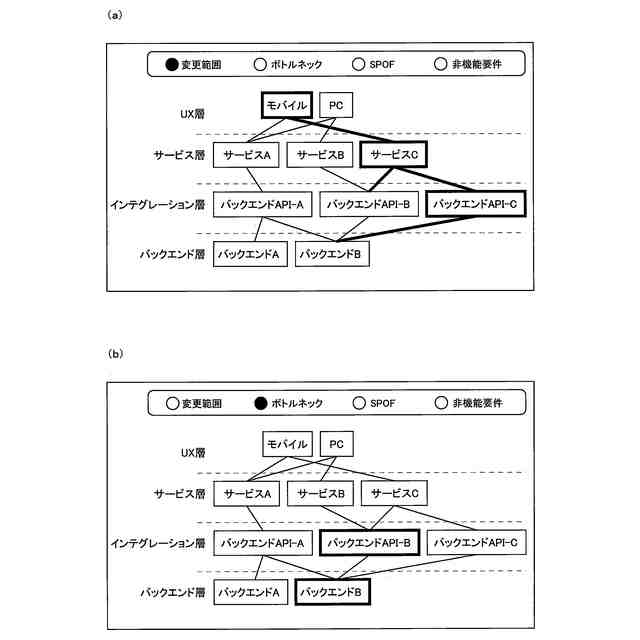

本発明の一実施形態に係る解析結果の表示例を示す構成図である。
本発明の一実施形態に係る解析結果の表示例を示す構成図である。
本発明の一実施形態に係る設計支援システムのハードウェア構成例を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
