公開番号2025133585
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031623
出願日2024-03-01
発明の名称生産計画・運用立案支援システムおよびその制御方法
出願人株式会社日立製作所
代理人弁理士法人ウィルフォート国際特許事務所
主分類G06Q 10/06 20230101AFI20250904BHJP(計算;計数)
要約【課題】複数の評価指標を考慮した生産計画の立案または運用の立案を支援すること。
【解決手段】生産計画・運用立案支援システム1は、生産工程についての生産計画および運用立案を支援する生産計画・運用立案支援システムであって、生産工程は、複数の評価指標を有し、複数の生産計画情報から、各評価指標間の特定の関係を抽出する指標間関係抽出部1216と、指標間関係抽出部による抽出結果に基づいて、各評価指標のうち生産計画の変更により向上を図る第1評価指標と、各評価指標のうち運用ルールの変更により向上を図る第2評価指標とに分類する指標分類部1217と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
生産工程についての生産計画および運用立案を支援する生産計画・運用立案支援システムであって、
前記生産工程は、複数の評価指標を有し、
複数の生産計画情報から、前記各評価指標間の特定の関係を抽出する指標間関係抽出部と、
前記指標間関係抽出部による抽出結果に基づいて、前記各評価指標のうち生産計画の変更により向上を図る第１評価指標と、前記各評価指標のうち運用ルールの変更により向上を図る第２評価指標とに分類する指標分類部と、
を備える生産計画・運用立案支援システム
続きを表示（約 1,400 文字）【請求項２】
前記特定の関係には、或る評価指標と他の評価指標とが両立できないことを示すトレードオフ関係、或る評価指標と他の評価指標が同時に変動する連動関係、或る評価指標と他の評価指標が独自に変動する独立関係、のうち少なくとも一つが含まれる
請求項１に記載の生産計画・運用立案支援システム。
【請求項３】
前記特定の関係には前記トレードオフ関係が含まれており、
前記指標分類部は、トレードオフ関係にある評価指標のうち少なくとも一つの評価指標を前記第２評価指標に分類する
請求項２に記載の生産計画・運用立案支援システム。
【請求項４】
前記特定の関係には前記トレードオフ関係と前記連動関係とが含まれており、
前記指標分類部は、トレードオフ関係を最も多く持つ評価指標と、前記連動関係にある複数の評価指標を一つの評価指標群とみなした場合にトレードオフ関係を最も多く持つ評価指標群との、少なくともいずれか一つの評価指標を前記第２評価指標に分類する
請求項２に記載の生産計画・運用立案支援システム。
【請求項５】
前記指標分類部は、前記第２評価指標に分類される評価指標に対して、前記第２評価指標間の前記特定の関係の数または強度に基づいて優先度を評価する
請求項２に記載の生産計画・運用立案支援システム。
【請求項６】
前記特定の関係には前記トレードオフ関係が含まれており、
前記指標分類部は、持つトレードオフ関係の数が最も多い第２評価指標、最も強いトレードオフ関係を持つ第２評価指標、持つトレードオフ関係の強さの合計値が最も多い第２評価指標のうち少なくともいずれか一つの第２評価指標の優先度が高いと評価する
請求項５に記載の生産計画・運用立案支援システム。
【請求項７】
前記第１評価指標を対象にして作成された生産計画に含まれる、第１評価指標の評価値を算出する指標評価部をさらに備える
請求項１に記載の生産計画・運用立案支援システム。
【請求項８】
前記各評価指標を示すノード間を前記特定の関係に応じて接続してグラフィカルに表現するとともに、前記指標分類部による分類結果を画面に一緒に提示する表現制御部をさらに備える
請求項１に記載の生産計画・運用立案支援システム。
【請求項９】
前記表現制御部は、前記指標分類部による分類結果に応じて前記生産計画または前記運用ルールのいずれかまたは両方を変更する場合のコストを算出し、前記算出されたコストを前記画面に表示する
請求項８に記載の生産計画・運用立案支援システム。
【請求項１０】
生産工程についての生産計画および運用立案を支援する生産計画・運用立案支援システムの制御方法であって、
前記生産工程は、複数の評価指標を有し、
複数の生産計画情報から、前記各評価指標間の特定の関係を抽出する指標間関係抽出ステップと、
前記指標間関係抽出ステップによる抽出結果に基づいて、前記各評価指標のうち生産計画の変更により向上を図る第１評価指標と、前記各評価指標のうち運用ルールの変更により向上を図る第２評価指標とに分類する指標分類ステップと、
を実行する生産計画・運用立案支援システムの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、生産計画・運用立案支援システムおよびその制御方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
生産計画の評価指標を扱う技術として、特開２０２３－０３１４２７号公報（特許文献１）に記載の技術がある。特許文献１には、「計画の評価指標を表示し、選択された計画を取得して、前記選択された計画と当該選択された計画に対応する前記新たな指示データとを出力する」という記載がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０３１４２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、環境への意識の高まりから、電力や二酸化炭素（ＣＯ２）排出量の削減といった環境負荷を考慮した生産管理が重要となっている。これに伴い、従来の生産効率向上を目的とした生産計画に加え、環境負荷などの指標を考慮した生産計画が求められている。しかし、複数の評価指標（以下、指標と略記する場合がある。）に対する生産計画を立案する場合、指標間にトレードオフが生じることがあるため、すべての指標を同時に改善することは難しい。
【０００５】
生産工程の一例として、穿孔工程と仕掛置き場がある工程とを挙げる。この生産工程において、例えば、仕掛で、製品を構成する部品一式がまとまっている状態にするためには、仕掛置場に部品を置く前段階である穿孔工程に部品を投入する時点で、同一製品の構成部品を連続して投入させる必要がある。しかし、もしもそうすると、生産計画を立案するときの制約条件が増加するため、穿孔設備の稼働時間が増大してしまい、消費電力量などの他指標が悪化する可能性がある。
【０００６】
このような複数の指標に対して生産計画を立案する方法として、例えば、特許文献１には、「計画の評価指標を表示し、選択された計画を取得して、前記選択された計画と当該選択された計画に対応する前記新たな指示データとを出力する」と記載されている。
【０００７】
本発明は、上記課題に鑑みてなされたもので、複数の評価指標を考慮した生産計画の立案または運用の立案を支援することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決すべく、本発明に従う生産計画・運用立案支援システムは、生産工程についての生産計画および運用立案を支援する生産計画・運用立案支援システムであって、生産工程は、複数の評価指標を有し、複数の生産計画情報から、各評価指標間の特定の関係を抽出する指標間関係抽出部と、指標間関係抽出部による抽出結果に基づいて、各評価指標のうち生産計画の変更により向上を図る第１評価指標と、各評価指標のうち運用ルールの変更により向上を図る第２評価指標とに分類する指標分類部と、を備える。
【発明の効果】
【０００９】
本発明によれば、生産工程が有する複数の評価指標を第１評価指標と第２評価指標とに分類することができ、この分類結果に基づいて、生産計画または運用の変更を支援することができる。
【図面の簡単な説明】
【００１０】
本実施形態の全体構成を示す説明図である。
生産計画・運用立案支援システムの機能構成図である。

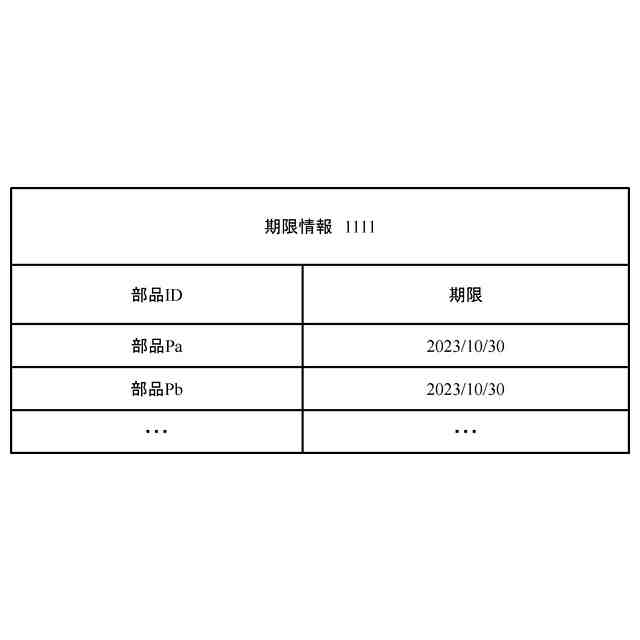

期限情報の例である。

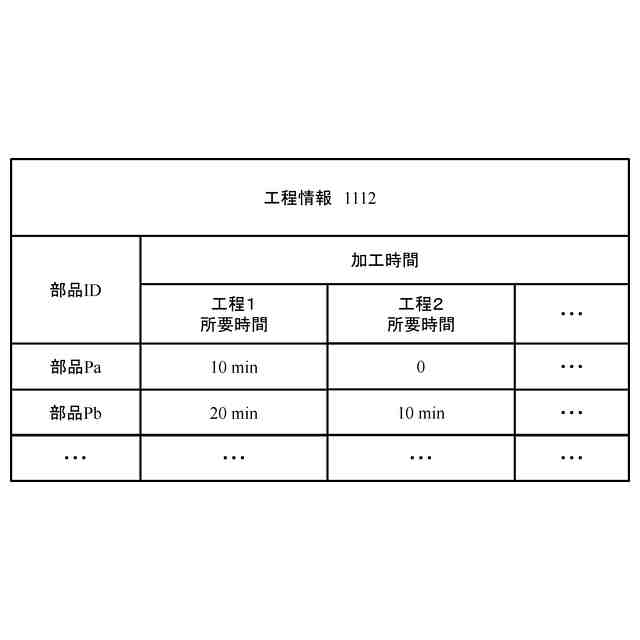

工程情報の例である。
設備情報の例である。

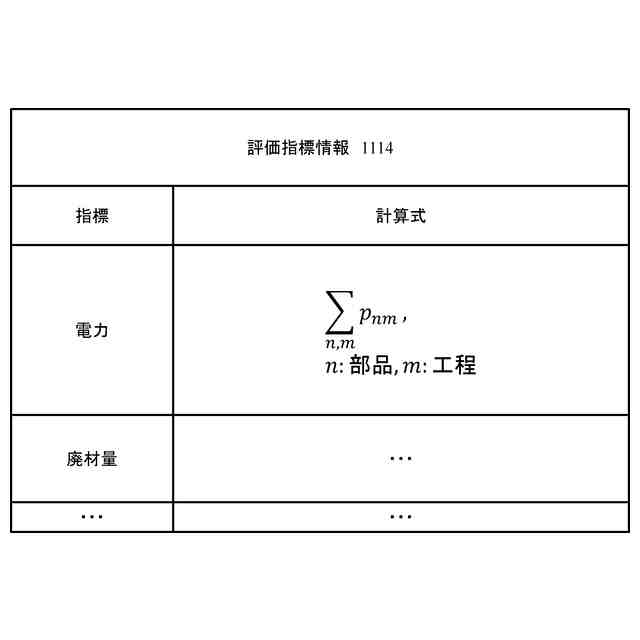

評価指標情報の例である。
生産計画・運用立案支援システムの処理を示すフローチャートである。

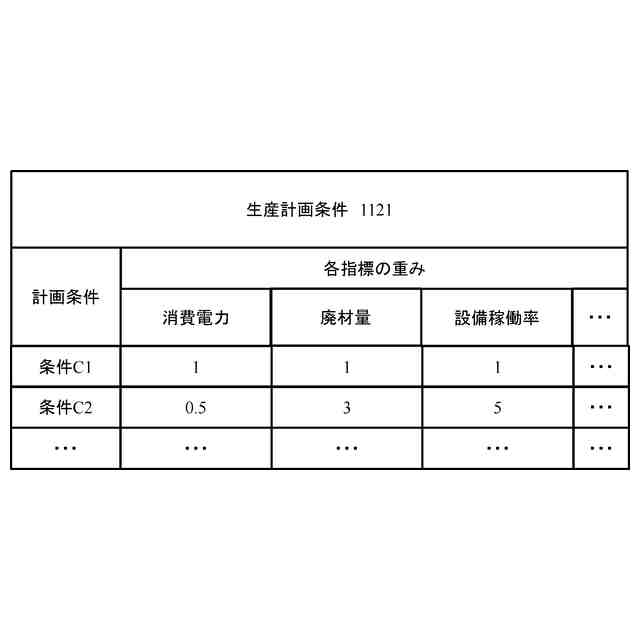

生産計画条件の例である。

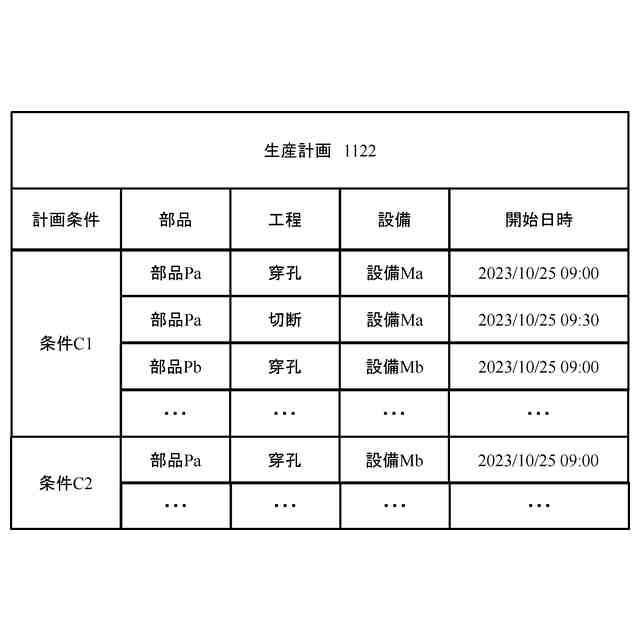

生産計画の例である。
指標評価の例である。
指標間相関の例である。
指標間関係の例である。
指標間関係をグラフィカルに表現する例である。
指標分類の例である。
分類評価の例である。
生産計画・運用立案支援システムの提供する画面の例である。
図１６に続く他の画面の例である。
実施例２に係る生産計画・運用立案支援システムの処理を示すフローチャートである。
生産計画・運用立案支援システムの提供する画面の例である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
