特許ウォッチ

公開番号2025110731
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004732
出願日2024-01-16
発明の名称釣合いおもり及びエレベーター
出願人株式会社日立製作所
代理人弁理士法人サンネクスト国際特許事務所
主分類B66B 11/00 20060101AFI20250722BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】
大規模な工事を必要とせず、耐震補強の作業時間を短くすること。
【解決手段】
エレベーターの釣合いおもりは、複数のおもり片が重畳されて構成されるおもりブロックと、おもりブロックの底端部から複数のおもり片の重畳方向に沿って複数のおもり片の端部を支持する複数の枠と、複数の枠を前記複数のおもり片の端部を跨いで連結する少なくとも1つの連結具と、を備える。このように複数の枠を跨ぐように連結具を取り付けるだけで良いため、エレベーターを長時間に亘って停止させるような大規模な工事を必要とせず、耐震補強の作業時間を短くすることができる。
【選択図】図3
特許請求の範囲【請求項１】
複数のおもり片が重畳されて構成されるおもりブロックと、
前記おもりブロックの底端部から前記複数のおもり片の重畳方向に沿って前記複数のおもり片の端部を支持する複数の枠と、
前記複数の枠を前記複数のおもり片の端部を跨いで連結する少なくとも１つの連結具と、
を備えることを特徴とする釣合いおもり。
続きを表示（約 620 文字）【請求項２】
前記連結具によって包囲した際に接触する前記連結具の両端部が複数の係止片に交互に挟み込まれるようにあい路の態様として前記連結具の両端部を係止する係止部を備える
ことを特徴とする請求項１に記載の釣合いおもり。
【請求項３】
前記連結具は、
前記複数の枠を跨ぐよう前記複数のおもり片の平面方向に沿って前記複数の枠を連結する
ことを特徴とする請求項１に記載の釣合いおもり。
【請求項４】
複数の前記連結具は、
前記複数の枠を、前記複数のおもり片の端部に沿って互いに平行となるように連結する
ことを特徴とする請求項１に記載の釣合いおもり。
【請求項５】
前記連結具は、
前記複数のおもり片を前記底端部から前記重畳方向に沿って支持する
ことを特徴とする請求項１に記載の釣合いおもり。
【請求項６】
前記連結具は、
前記複数のおもり片のいずれかのおもり片の全ての端部を包囲するように前記複数の枠を連結している
ことを特徴とする請求項１に記載の釣合いおもり。
【請求項７】
前記連結具は、
金属製の薄板である
ことを特徴とする請求項６に記載の釣合いおもり。
【請求項８】
請求項１～請求項７のいずれかに記載の釣合いおもりを備えることを特徴とするエレベーター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、釣合いおもり及びエレベーターに関し、例えば、耐震補強を施す技術に関する釣合いおもり及びエレベーターに適用して好適なものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、例えば、既設エレベーターにおいて、おもりブロックを支持する枠の強度が現状の基準より低いために釣合おもりブロックの脱落防止が十分でない場合、耐震強化の際に、おもりブロックを部分的に降ろしてその中間部に厚板の枠連結金具を設置する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／１９３６０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された技術では、おもりブロックを降ろす必要があるため、足場を設置したりかごやおもりブロックの位置を固定するなど大規模な工事が必要となり、短時間で作業を完了することが困難であった。
【０００５】
本発明は以上の点を考慮してなされたもので、耐震補強の作業時間を短くすることができる釣合いおもり及びエレベーターを提案しようとするものである。
【課題を解決するための手段】
【０００６】
かかる課題を解決するため本発明においては、複数のおもり片が重畳されて構成されるおもりブロックと、前記おもりブロックの底端部から前記複数のおもり片の重畳方向に沿って前記複数のおもり片の端部を支持する複数の枠と、前記複数の枠を前記複数のおもり片の端部を跨いで連結する少なくとも１つの連結具と、を備えるようにした。
【発明の効果】
【０００７】
本発明によれば、耐震補強の作業時間を短くすることができる。
【図面の簡単な説明】
【０００８】

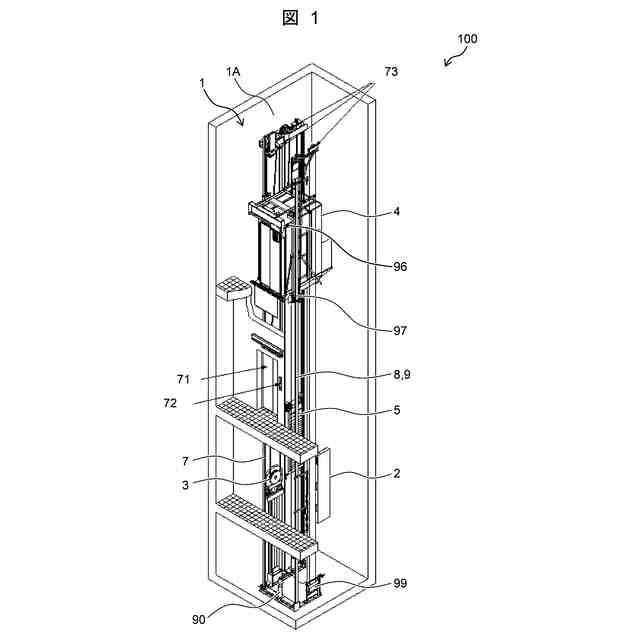

本実施形態に係るエレベーターの構成例を示す部分断面斜視図である。

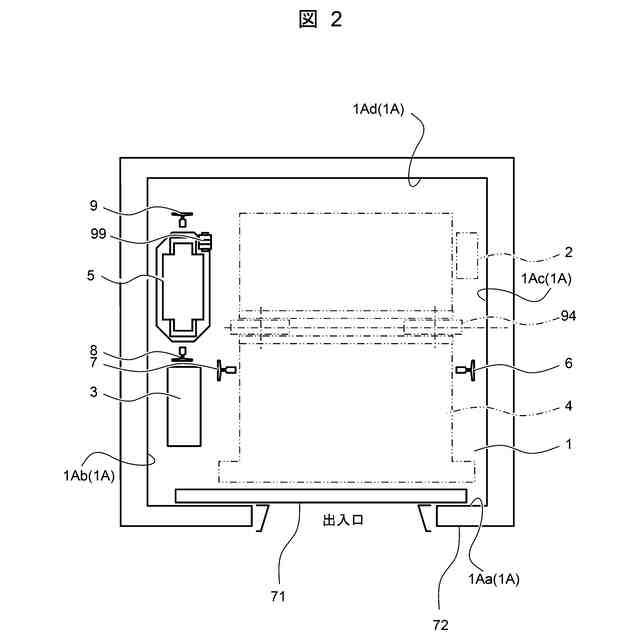

本実施形態に係るエレベーターの構成例を示す水平断面図である。

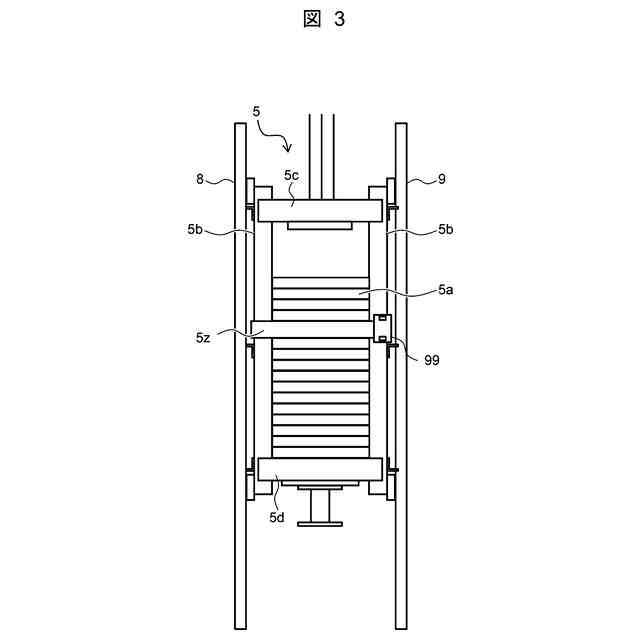

図１に示す釣合いおもりの構成例を示す側面図である。

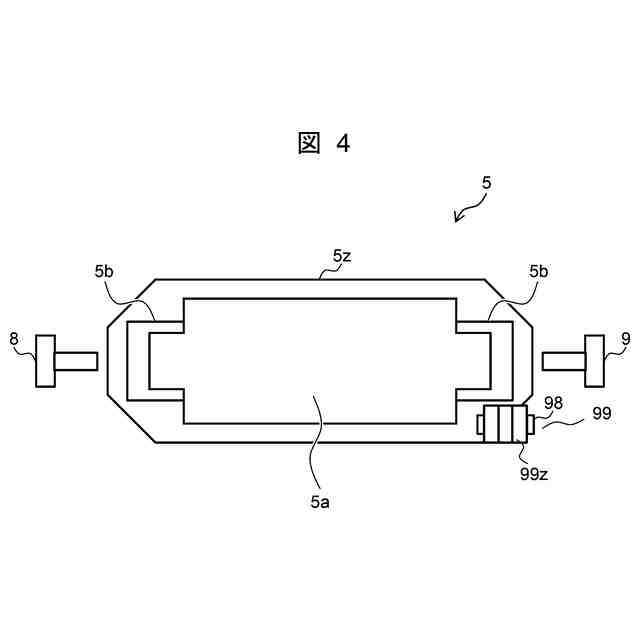

連結具によっておもりブロックが支持されている様子を示す平面図である。

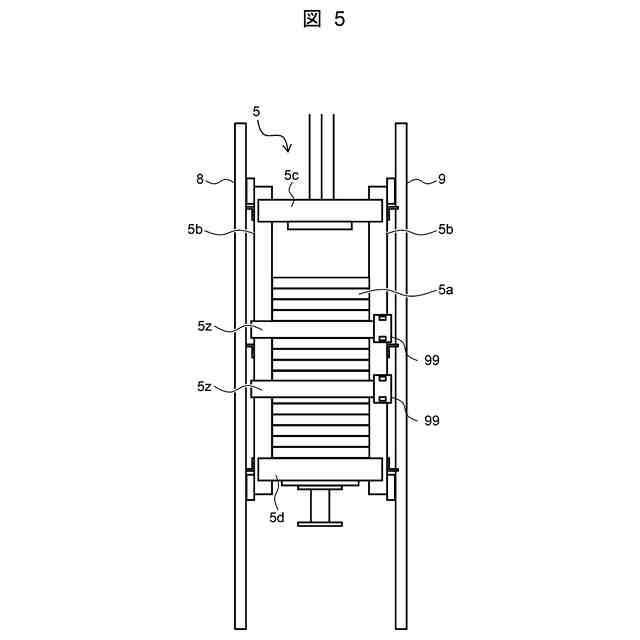

本実施形態の第１の変形例に係る釣合いおもりの変形例を示す側面図である。

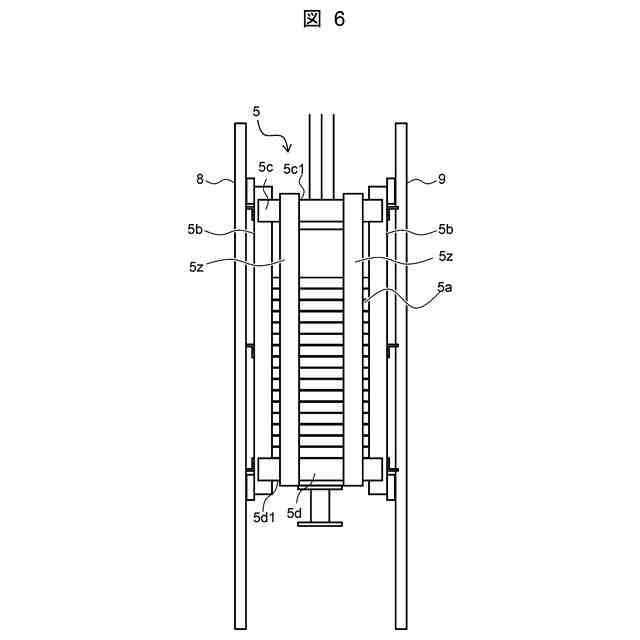

本実施形態の第２の変形例に係る釣合いおもりの変形例を示す側面図である。

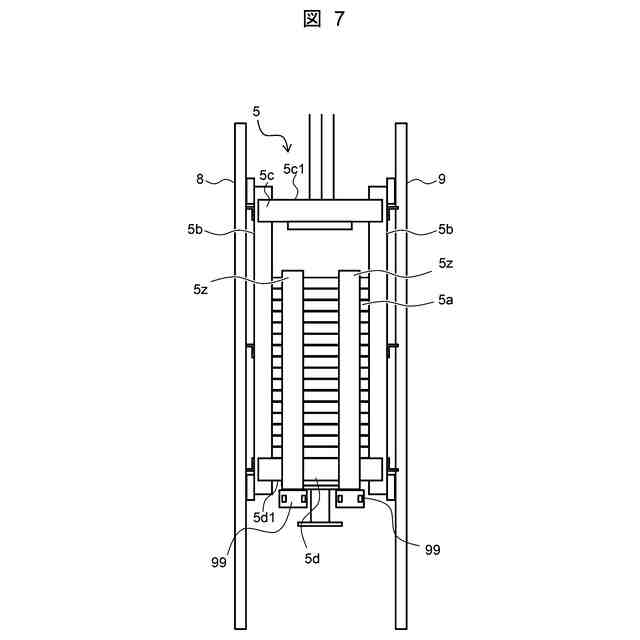

本実施形態の第２の変形例に係る釣合いおもりの変形例を示す側面図である。

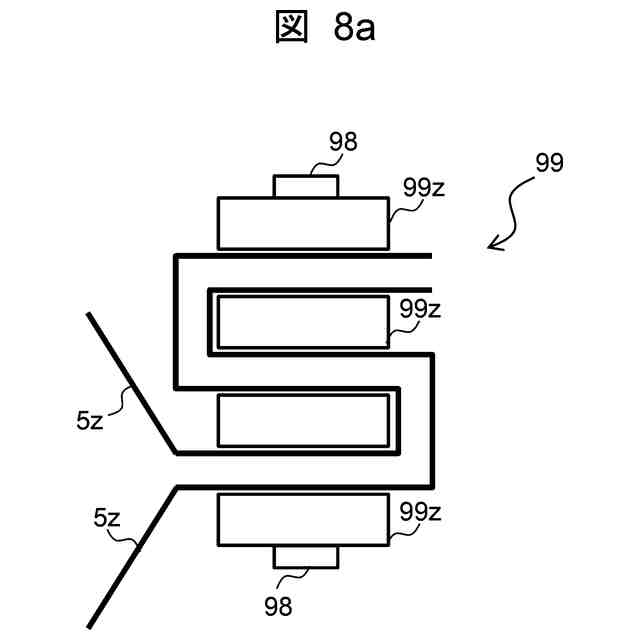

連結具の両端部の係止する係止部の構成例を示す上面図である。

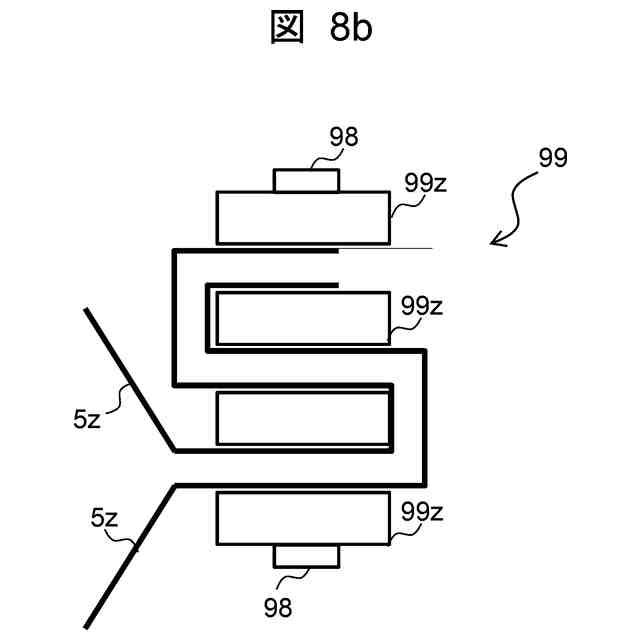

連結具の両端部の係止する係止部の構成例を示す上面図である。
連結具の両端部の係止する係止部の構成例を示す上面図である。
係止部をボルトによる係止方向から見た場合の構成例を示す図である。
連結具の両端部を係止する係止部の構成の変形例を示す図である。
本実施形態に係るエレベーターの変形例を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面に基づいて、本発明の一実施形態を詳細に説明する。
図１及び図２を参照して、エレベーター１００の構成例について説明する。図１は、本実施形態に係るエレベーター１００の構成例を示す部分断面斜視図である。図２は、本実施形態に係るエレベーター１００の構成例を示す水平断面図である。各フロアには、乗り場戸７１及び乗り場操作盤７２が設けられている。乗り場操作盤７２は、乗りかご４を呼び出すために操作される操作部位である。
【００１０】
エレベーター１００は、昇降路１、乗りかご４、釣合いおもり５、巻上機３、かご用ガイドレール６，７及び釣合いおもり用ガイドレール８，９を備えている。昇降路１は、建屋に形成されており、乗りかご４及び釣合いおもり５が昇降する昇降スペースである。
（【００１１】以降は省略されています）
