公開番号2025133854
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025112675,2024095671
出願日2025-07-02,2014-06-19
発明の名称再生方法および再生装置
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人個人,個人,個人
主分類H04N 21/83 20110101AFI20250904BHJP(電気通信技術)
要約【課題】放送に対して十分に適用可能な再生方法を提供する。
【解決手段】この再生方法は、制御情報を格納した制御パケットを受信し、その制御パケットの受信において、複数のMPUのそれぞれに対応する複数の時刻情報のそれぞれが、当該時刻情報が示す時刻よりも前の時刻に送信される制御パケットに格納されて受信され、時刻情報は対応するMPUに対応する提示順で先頭のアクセスユニットの提示時刻を示す情報であり、受信される制御パケットに格納されている時刻情報は当該制御パケットの送信時刻に応じて変更されてあり、受信される制御パケットには複数の時刻情報が格納されてあり、複数のMPUのうちの第1のMPUに対応する時刻情報は、互いに異なる時刻に送信される複数の制御パケットに格納されている。
【選択図】図8
特許請求の範囲【請求項１】
ＭＭＴ（ＭＰＥＧＭｅｄｉａＴｒａｎｓｐｏｒｔ）におけるＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）の様式を用いて送信された映像データを再生する再生装置が実施する再生方法であって、１つの前記ＭＰＵは複数のアクセスユニットに対応し、
前記ＭＰＵに対応する複数のアクセスユニットを格納した複数のデータパケットを受信し、
制御情報を格納した制御パケットを受信し、
前記制御情報にしたがって前記複数のアクセスユニットを再生し、
前記制御パケットの受信において、複数の前記ＭＰＵのそれぞれに対応する複数の時刻情報のそれぞれが、当該時刻情報が示す時刻よりも前の時刻に送信される前記制御パケットに格納されて少なくとも１度受信され、前記時刻情報は対応するＭＰＵに対応する提示順で先頭のアクセスユニットの提示時刻を示す情報であり、受信される前記制御パケットに格納されている前記時刻情報は当該制御パケットの送信時刻に応じて変更されてあり、受信される前記制御パケットには複数の時刻情報が格納されてあり、
複数の前記ＭＰＵのうちの第１のＭＰＵに対応する時刻情報は、互いに異なる時刻に送信される複数の制御パケットに格納されている、
再生方法。
続きを表示（約 550 文字）【請求項２】

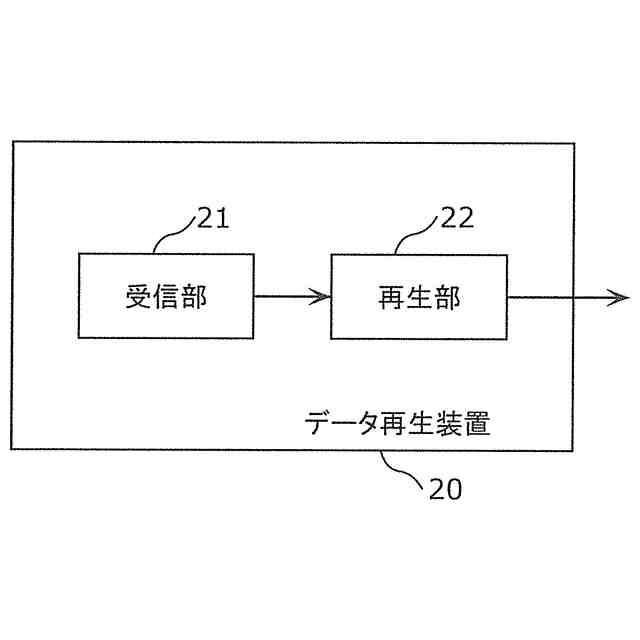

ＭＭＴ（ＭＰＥＧＭｅｄｉａＴｒａｎｓｐｏｒｔ）におけるＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）の様式を用いて送信された映像データを再生する再生装置であって、１つの前記ＭＰＵは複数のアクセスユニットに対応し、
前記ＭＰＵに対応する複数のアクセスユニットを格納した複数のデータパケットを受信し、制御情報を格納した制御パケットを受信する受信部と、
前記制御情報にしたがって前記複数のアクセスユニットを再生する再生部とを備え、
前記制御パケットの受信において、複数の前記ＭＰＵのそれぞれに対応する複数の時刻情報のそれぞれが、当該時刻情報が示す時刻よりも前の時刻に送信される前記制御パケットに格納されて少なくとも１度受信され、前記時刻情報は対応するＭＰＵに対応する提示順で先頭のアクセスユニットの提示時刻を示す情報であり、受信される前記制御パケットに格納されている前記時刻情報は当該制御パケットの送信時刻に応じて変更されてあり、受信される前記制御パケットには複数の時刻情報が格納されてあり、
複数の前記ＭＰＵのうちの第１のＭＰＵに対応する時刻情報は、互いに異なる時刻に送信される複数の制御パケットに格納されている、
再生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、符号化されたデータを送信する方法、およびそのデータを再生する方法などに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
現在の放送システムで広く用いられているメディアトランスポート方式として、ＭＰＥＧ-２ＴＳ（ＭｏｖｉｎｇＰｉｃｔｕｒｅＥｘｐｅｒｔｓＧｒｏｕｐ-２ＴｒａｎｓｐｏｒｔＳｔｒｅａｍ）方式がある。しかし、この方式で放送と通信の協調を行う際にはさまざまな限界があるため、ＭＰＥＧ（ＭｏｖｉｎｇＰｉｃｔｕｒｅＥｘｐｅｒｔｓＧｒｏｕｐ）では、多様なネットワークを用いることを想定した新たなメディアトランスポート方式としてＭＭＴ（ＭＰＥＧＭｅｄｉａＴｒａｎｓｐｏｒｔ）の標準化が進めてられている（非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００３】
Ｉｎｆｏｒｍａｔｉｏｎｔｅｃｈｎｏｌｏｇｙ－Ｈｉｇｈｅｆｆｉｃｉｅｎｃｙｃｏｄｉｎｇａｎｄｍｅｄｉａｄｅｌｉｖｅｒｙｉｎｈｅｔｅｒｏｇｅｎｅｏｕｓｅｎｖｉｒｏｎｍｅｎｔ－Ｐａｒｔ１：ＭＰＥＧｍｅｄｉａｔｒａｎｓｐｏｒｔ（ＭＭＴ）、ＩＳＯ／ＩＥＣＤＩＳ２３００８－１
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、非特許文献１におけるＭＭＴのデータ送信方法では、放送に対して十分に適用することができないという問題がある。
【０００５】
そこで、本発明は、放送に対して十分に適用することができるデータ送信方法等を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る再生方法は、ＭＭＴ（ＭＰＥＧＭｅｄｉａＴｒａｎｓｐｏｒｔ）におけるＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）の様式を用いて送信された映像データを再生する再生装置が実施する再生方法であって、１つの前記ＭＰＵは複数のアクセスユニットに対応し、前記ＭＰＵに対応する複数のアクセスユニットを格納した複数のデータパケットを受信し、制御情報を格納した制御パケットを受信し、前記制御情報にしたがって前記複数のアクセスユニットを再生し、前記制御パケットの受信において、複数の前記ＭＰＵのそれぞれに対応する複数の時刻情報のそれぞれが、当該時刻情報が示す時刻よりも前の時刻に送信される前記制御パケットに格納されて少なくとも１度受信され、前記時刻情報は対応するＭＰＵに対応する提示順で先頭のアクセスユニットの提示時刻を示す情報であり、受信される前記制御パケットに格納されている前記時刻情報は当該制御パケットの送信時刻に応じて変更されてあり、受信される前記制御パケットには複数の時刻情報が格納されてあり、複数の前記ＭＰＵのうちの第１のＭＰＵに対応する時刻情報は、互いに異なる時刻に送信される複数の制御パケットに格納されている。
【０００７】

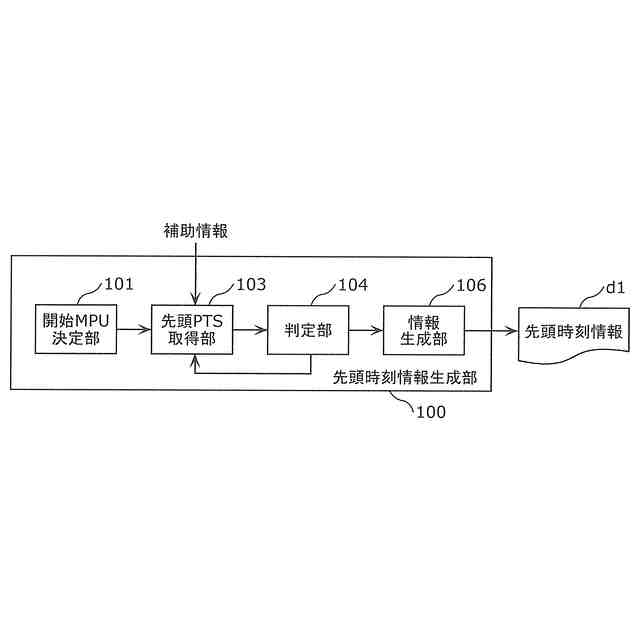

本発明の一態様に係るデータ送信方法は、送信装置によって行われるデータ送信方法であって、それぞれ複数のサンプルから構成される複数の符号化データユニットと、基準時刻を示す基準時刻情報と、符号化データユニット内の先頭のサンプルを提示または復号する時刻である先頭時刻を示す先頭時刻情報とを、生成し、生成された前記複数の符号化データユニット、前記基準時刻情報および前記先頭時刻情報を送信する送信処理を実行し、前記送信処理では、生成された前記複数の符号化データユニットは、生成された前記基準時刻情報および前記先頭時刻情報とは異なるパケットで送信され、前記複数の符号化データユニットは順次送信され、前記先頭時刻情報は、生成された前記複数の符号化データユニットのうち、前記先頭時刻情報が送信された後に提示または復号が開始される複数の符号化データユニットである複数の特定符号化データユニットのそれぞれの先頭時刻を示し、生成された前記複数の符号化データユニットのそれぞれは、前記符号化データユニット内の前記先頭のサンプル以外の各サンプルが提示または復号される時点を、前記符号化データユニット内の他のサンプルの時点との相対値として示す。
【０００８】
本発明の一態様に係る送信方法は、ＭＭＴ（ＭＰＥＧＭｅｄｉａＴｒａｎｓｐｏｒｔ）におけるＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）の様式を用いて送信された映像データを再生する再生装置が実施する再生方法であって、１つの前記ＭＰＵは複数のアクセスユニットに対応し、前記ＭＰＵに対応する複数のアクセスユニットを格納した複数のデータパケットを受信し、制御情報を格納した制御パケットを周期的に受信し、前記制御情報にしたがって前記複数のアクセスユニットを再生し、前記制御パケットの受信において、前記ＭＰＵに対応する複数の時刻情報のそれぞれが、当該時刻情報が示す時刻よりも前の時刻に送信される前記制御パケットに格納されて少なくとも１度受信され、前記時刻情報は対応するＭＰＵに含まれる復号順で先頭のアクセスユニットの復号時刻を示す情報であり、周期的に受信される前記制御パケットのそれぞれに格納されている前記時刻情報は当該制御パケットの送信時刻に応じて変更されてあり、周期的に受信される前記制御パケットに時刻情報が格納されている。
【０００９】
なお、これらの包括的または具体的な態様は、システム、方法、集積回路、コンピュータプログラムまたはコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよく、システム、方法、集積回路、コンピュータプログラムおよび記録媒体の任意な組み合わせで実現されてもよい。
【発明の効果】
【００１０】
本発明のデータ送信方法は、放送に対して十分に適用することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
