公開番号2025133394
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031313
出願日2024-03-01
発明の名称構造材どうしの接合構造
出願人住友林業株式会社
代理人個人,個人,個人
主分類E04B 1/58 20060101AFI20250904BHJP(建築物)
要約【課題】耐火性を確保しつつ加工が簡素化でき、かつ、容易に施工することができる構造材どうしの接合構造を提供する。
【解決手段】構造材どうしの接合構造100は、第1構造材2の第1接合面2aに第2構造材1の第2接合面1aに対向するように配置された構造材どうしの接合構造であって、第1構造材2及び前記第2構造材1は、それぞれ、荷重を支持し、木材を含む荷重支持部11,21と、荷重支持部11,21の外側に配置され、荷重支持部11,21よりも耐火性の高い燃え止まり層12,22と、燃え止まり層12,22の外側に配置された表層13,23と、を備え、第1接合面2aには、第1構造材2の燃え止まり層22が配置され、第2接合面1aには、第2構造材1の表層13が配置され、第1接合面2a及び第2接合面1aの少なくともいずれか一方の一部には、耐火膨張材18が配置されている。

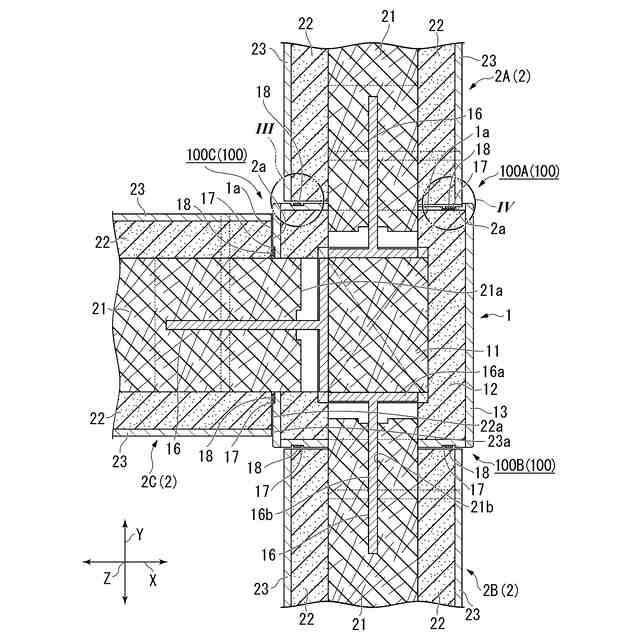

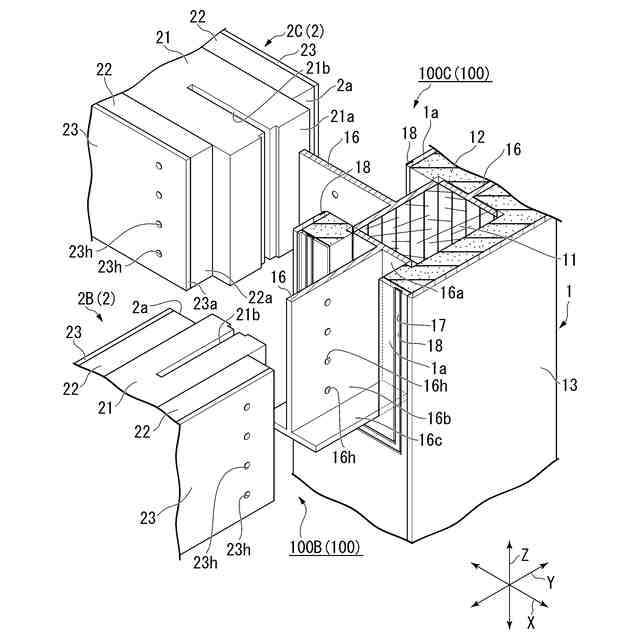

【選択図】図1
特許請求の範囲【請求項１】
第１構造材の第１接合面に第２構造材の第２接合面に対向するように配置された構造材どうしの接合構造であって、
前記第１構造材及び前記第２構造材は、それぞれ、
荷重を支持し、木材を含む荷重支持部と、
前記荷重支持部の外側に配置され、前記荷重支持部よりも耐火性の高い燃え止まり層と、
前記燃え止まり層の外側に配置された表層と、を備え、
前記第１接合面には、前記第１構造材の前記燃え止まり層が配置され、
前記第２接合面には、前記第２構造材の前記表層が配置され、
前記第１接合面及び前記第２接合面の少なくともいずれか一方の一部には、耐火膨張材が配置されている構造材どうしの接合構造。
続きを表示（約 370 文字）【請求項２】
前記第２接合面の前記表層には、前記第１接合面から離れる方向に凹む溝部が形成され、
前記耐火膨張材は、前記溝部に配置されている請求項１に記載の構造材どうしの接合構造。
【請求項３】
前記第１接合面の前記燃え止まり層には、前記第２接合面から離れる方向に凹む溝部が形成され、
前記耐火膨張材は、前記溝部に配置されている請求項１に記載の構造材どうしの接合構造。
【請求項４】
前記第１構造材は、梁であり、
前記第２構造材は、柱である請求項１または２に記載の構造材どうしの接合構造。
【請求項５】
前記第２接合面には、前記第１構造材側に突出し、前記第１接合面を印籠嵌合する嵌合部が設けられている請求項１から３のいずれか一項に記載の構造材どうしの接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、構造材どうしの接合構造に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
木質材料で構成されている柱や梁等の木質耐火部材どうしの接合部分では、火災終了時まで荷重を支持するために重要な荷重支持部の燃焼を防ぐ必要があった。接合部分に設計や施工上の対応から隙間が生じる場合、その隙間から荷重支持部への燃えこみが懸念されるため、隙間に無機被覆材等を充填し、さらに、意匠性を良くするために木材で蓋をする等の追加の耐火処置作業が必要であった。
【０００３】
下記の特許文献１では、表層となる燃えしろ層と、表層の内側に配置された燃え止まり層とを備えた柱と梁の接合方法であって、柱の燃え止まり層が露出するように凹部を形成して、柱の露出した燃え止まり層に梁の燃え止まり層の端面を当接するようにして接合する方法が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特許第４８４８２１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の接合方法では、柱の燃え止まり層が露出するように加工するため、加工が複雑で手間がかかるという問題点がある。
【０００６】
そこで、本発明は、上記事情に鑑みてなされたものであり、耐火性を確保しつつ加工が簡素化でき、かつ、容易に施工することができる構造材どうしの接合構造を提供する。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は以下の手段を採用している。
すなわち、本発明に係る構造材どうしの接合構造は、第１構造材の第１接合面に第２構造材の第２接合面に対向するように配置された構造材どうしの接合構造であって、前記第１構造材及び前記第２構造材は、それぞれ、荷重を支持し、木材を含む荷重支持部と、前記荷重支持部の外側に配置され、前記荷重支持部よりも耐火性の高い燃え止まり層と、記燃え止まり層の外側に配置された表層と、を備え、前記第１接合面には、前記第１構造材の前記燃え止まり層が配置され、前記第２接合面には、前記第２構造材の前記表層が配置され、前記第１接合面及び前記第２接合面の少なくともいずれか一方の一部には、耐火膨張材が配置されている。
【０００８】
このように構成された構造材どうしの接合構造では、第１構造材の第１接合面には、第１構造材の燃え止まり層が配置されている。第２構造材の第２接合面には、第２構造材の表層が配置されている。第１接合面及び第２接合面の少なくともいずれか一方の一部には、耐火膨張材が配置されている。火災時には、耐火膨張材が、膨張して、第１構造材の第１接合面と第２構造材の第２接合面との間を封止するため、熱の遮蔽効果を発現し、荷重支持部が外部からの熱に晒されて着火することが抑制されることにより、耐火性を確保することができる。
また、耐火膨張材は、第１構造材の第１接合面の燃え止まり層と第２構造材の第２接合面の表層の少なくとも一部に配置すればよいため、加工が簡素化でき、かつ、容易に施工することができる。
【０００９】

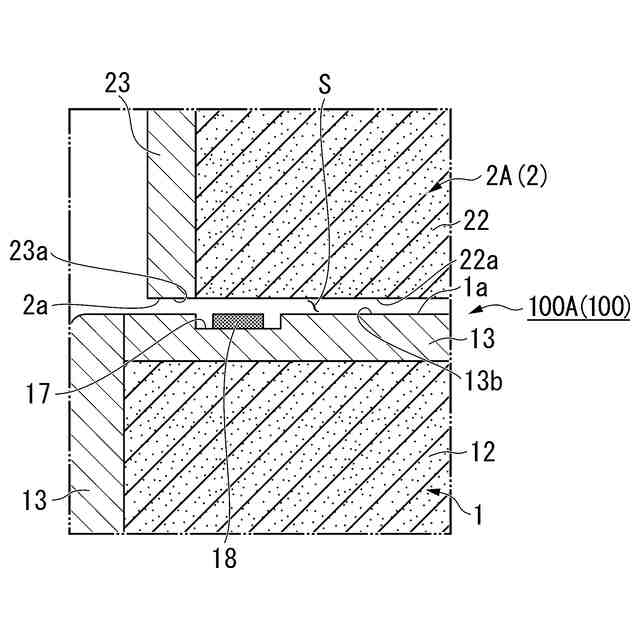

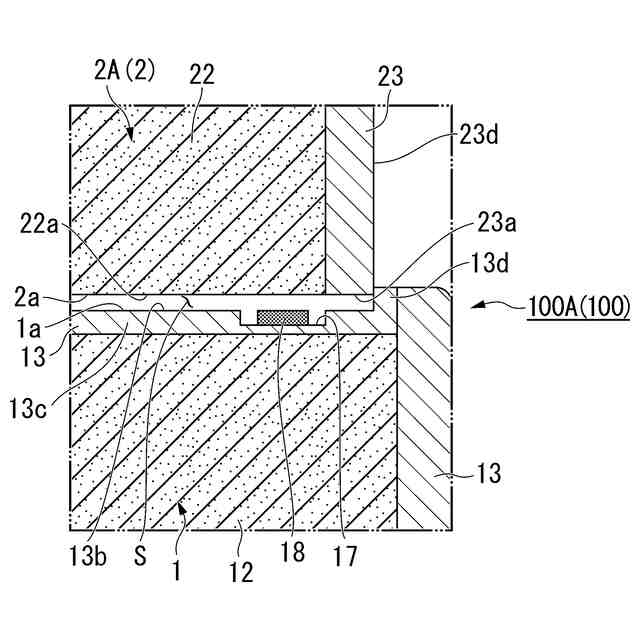

また、本発明に係る構造材どうしの接合構造は、前記第２接合面の前記表層には、前記第１接合面から離れる方向に凹む溝部が形成され、前記耐火膨張材は、前記溝部に配置されていてもよい。
【００１０】
このように構成された構造材どうしの接合構造では、第２構造材の第２接合面の表層には溝部が形成され、溝部には耐火膨張材が配置されている。よって、第１構造材及び第２構造材の一方に対して、第１構造材及び第２構造材の他方を上方から下方に移動させて設置する際に、耐火膨張材が第１構造材の第１接合面に接触してずり落ちることが抑制される。
（【００１１】以降は省略されています）
