発明の名称自動可変チルト装置及び光信号利得等化方法
出願人日本電気株式会社
代理人個人
主分類H04B 10/294 20130101AFI20250903BHJP(電気通信技術)
要約【課題】光プロファイルの傾きを短時間で自動的に調整可能な自動可変チルト装置及び光信号利得等化方法を提供する。
【解決手段】本開示にかかる自動可変チルト装置は、マルチコア光入力信号を2つのシングルコア光入力信号に分離する第1Fi/Foデバイスと、2つのシングルコア光入力信号のチルトレベルをそれぞれ調整する2つの可変チルトイコライザと、2つの可変チルトイコライザからの2つのシングルコア光出力信号を所定の割合で2つの光信号にそれぞれ分岐する2つの光カプラと、2つの光カプラの各々により分岐したシングルコア光出力信号の一方のチルトレベルに基づいて、対応する可変チルトイコライザをフィードバック制御するフィードバック制御部と、2つの光カプラの各々により分岐したシングルコア光出力信号の他方を合波し、合波したマルチコア光出力信号を出力する第2Fi/Foデバイスとを備える。
【選択図】図5
特許請求の範囲【請求項１】
マルチコアファイバからのマルチコア光入力信号を２つのシングルコア光入力信号に分離する第１ファンイン／ファンアウトデバイスと、
前記２つのシングルコア光入力信号のチルトレベルをそれぞれ調整する２つの可変チルトイコライザと、
前記２つの可変チルトイコライザからの２つのシングルコア光出力信号を所定の割合で２つの光信号にそれぞれ分岐する２つの光カプラと、
前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の一方のチルトレベルに基づいて、対応する前記可変チルトイコライザをフィードバック制御するフィードバック制御部と、
前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の他方を合波し、合波したマルチコア光出力信号を出力する第２ファンイン／ファンアウトデバイスと、
を備える、自動可変チルト装置。
続きを表示（約 2,000 文字）【請求項２】
前記２つの可変チルトイコライザの各々は、複数の利得に対応する複数のチルトイコライザと、前記複数のチルトイコライザの数に対応した光スイッチとを含み、
前記フィードバック制御部は、対応する前記シングルコア光出力信号の一方のチルトレベルに基づいて、前記２つの可変チルトイコライザの各々の前記複数のチルトイコライザから１つのチルトイコライザを選択し、
前記２つの可変チルトイコライザの各々の前記光スイッチは、前記選択された１つのチルトイコライザに切り替える、
請求項１に記載の自動可変チルト装置。
【請求項３】
前記フィードバック制御部は、前記２つのシングルコア光出力信号の各々に対応して、
前記シングルコア光出力信号の一方から特定波長の光信号をそれぞれ抽出して、出力する２つのバンドパスフィルタと、
２つの前記特定波長の光信号を受けて、２つの電気信号に変換する２つのフォトダイオードと、
前記２つの電気信号に基づいて、前記２つのシングルコア光入力信号のチルトレベルをそれぞれ解析する２つの解析部と、
目標チルトレベルを記憶するメモリと、
前記解析部の解析結果と、前記目標チルトレベルとに基づいて、前記１つのチルトイコライザをそれぞれ選択して、前記可変チルトイコライザにおける前記チルトイコライザの切り替えを制御する２つの制御部と、
を含む、
請求項２に記載の自動可変チルト装置。
【請求項４】
前記２つのシングルコア光入力信号の各々は、複数の波長の光信号から構成されており、
前記２つのバンドパスフィルタは、前記特定波長の光信号として、前記複数の波長の光信号のうち一番短い波長の光信号を抽出する、
請求項３に記載の自動可変チルト装置。
【請求項５】
前記２つの制御部の各々は、対応する前記解析部の解析結果と、前記目標チルトレベルとを比較して、チルトレベル調整量を算出し、前記チルトレベル調整量に基づいて、前記１つのチルトイコライザを選択する、
請求項３に記載の自動可変チルト装置。
【請求項６】
前記複数のチルトイコライザは、利得０ｄＢのチルトイコライザと、正負に所定インターバルで設定された利得の２Ｎ個（Ｎは正の整数）のチルトイコライザとを含む、
請求項２乃至５のいずれか一項に記載の自動可変チルト装置。
【請求項７】
前記Ｎは、２～４のいずれかである、
請求項６に記載の自動可変チルト装置。
【請求項８】
第１ファンイン／ファンアウトデバイスにより、マルチコアファイバからのマルチコア光入力信号を２つのシングルコア光入力信号に分離し、
前記２つのシングルコア光入力信号を２つの可変チルトイコライザにそれぞれ入力し、
２つの光カプラの各々により、対応する前記可変チルトイコライザからのシングルコア光出力信号を所定の割合で２つの光信号に分岐し、
前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の一方のチルトレベルに基づいて、対応する前記可変チルトイコライザをフィードバック制御し、
第２ファンイン／ファンアウトデバイスにより、前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の他方を合波し、合波したマルチコア光出力信号を出力する、
光信号利得等化方法。
【請求項９】
前記２つの可変チルトイコライザの各々は、複数の利得に対応する複数のチルトイコライザと、前記複数のチルトイコライザの数に対応した光スイッチとを含み、
前記フィードバック制御では、対応する前記シングルコア光出力信号の一方のチルトレベルに基づいて、前記２つの可変チルトイコライザの各々の前記複数のチルトイコライザから１つのチルトイコライザを選択して、前記光スイッチにより前記選択された１つのチルトイコライザに切り替える、
請求項８に記載の光信号利得等化方法。
【請求項１０】
前記フィードバック制御では、前記２つのシングルコア光入力信号の各々に対応して、
前記シングルコア光出力信号の一方から特定波長の光信号を抽出し、
２つの前記特定波長の光信号を２つの電気信号に変換し、
前記２つの電気信号に基づいて、前記２つのシングルコア光入力信号の各々のチルトレベルを解析し、
メモリに記憶した目標チルトレベルと、前記解析による解析結果とに基づいて、前記１つのチルトイコライザをそれぞれ選択して、前記選択された１つのチルトイコライザに切り替える、
請求項９に記載の光信号利得等化方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、マルチコアファイバ用の自動可変チルト装置及び光信号利得等化方法に関し、特に、マルチコアシステムの光海底システムで用いられる自動可変チルト装置及び光信号利得等化方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
海底ケーブルシステム（光海底システム）に用いられる光信号の傾斜レベルを等化する等化装置、通信システムおよび等化方法が知られている（例えば、特許文献１参照）。特許文献１の等化措置は、傾斜レベルの設定数を維持しつつ、光デバイスの数を削減するために、すくなくとも２つの等化器を含む等化器群を備えている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／１６７７３６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、現在、光海底システムは、シングルコアの光ファイバ（１つのコアのみを実装するシングルモードファイバ（ＳＭＦ））で、Ｃバンドの信号帯域の光信号を使用している。このため、光海底システムの通信容量を増やすためには、実装する光ファイバの数（コア数）を増やす必要がある。
【０００５】
しかしながら、光ファイバの断面積等により、光海底ケーブルに実装可能な光ファイバの数に制限がある光海底システムでは、光ファイバの数を増やすことが難しく、また、製造コストも膨大になってしまうという問題がある。
【０００６】
本開示は、このような問題点を解決するためになされたものであり、その目的は、マルチコアファイバを用いる光海底システムにおいて、光入力信号である光プロファイルのチルトレベル（傾き）を短時間で自動的に調整することができる自動可変チルト装置及び光信号利得等化方法を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の自動可変チルト装置は、
マルチコアファイバからのマルチコア光入力信号を２つのシングルコア光入力信号に分離する第１ファンイン／ファンアウトデバイスと、
前記２つのシングルコア光入力信号のチルトレベルをそれぞれ調整する２つの可変チルトイコライザと、
前記２つの可変チルトイコライザからの２つのシングルコア光出力信号を所定の割合で２つの光信号にそれぞれ分岐する２つの光カプラと、
前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の一方のチルトレベルに基づいて、対応する前記可変チルトイコライザをフィードバック制御するフィードバック制御部と、
前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の他方を合波し、合波したマルチコア光出力信号を出力する第２ファンイン／ファンアウトデバイスと、
を備えるものである。
【０００８】
本開示の光信号利得等化方法は、
第１ファンイン／ファンアウトデバイスにより、マルチコアファイバからのマルチコア光入力信号を２つのシングルコア光入力信号に分離し、
前記２つのシングルコア光入力信号を２つの可変チルトイコライザにそれぞれ入力し、
２つの光カプラの各々により、対応する前記可変チルトイコライザからのシングルコア光出力信号を所定の割合で２つの光信号に分岐し、
前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の一方のチルトレベルに基づいて、対応する前記可変チルトイコライザをフィードバック制御し、
第２ファンイン／ファンアウトデバイスにより、前記２つの光カプラの各々により分岐した前記シングルコア光出力信号の他方を合波し、合波したマルチコア光出力信号を出力するものである。
【発明の効果】
【０００９】
本開示により、マルチコアファイバを用いる光海底システムにおいて、光入力信号である光プロファイルのチルトレベル（傾き）を短時間で自動的に調整することができる自動可変チルト装置及び光信号利得等化方法を提供することができる。
【図面の簡単な説明】
【００１０】
本開示にかかる自動可変チルト装置の構成例を示すブロック図である。

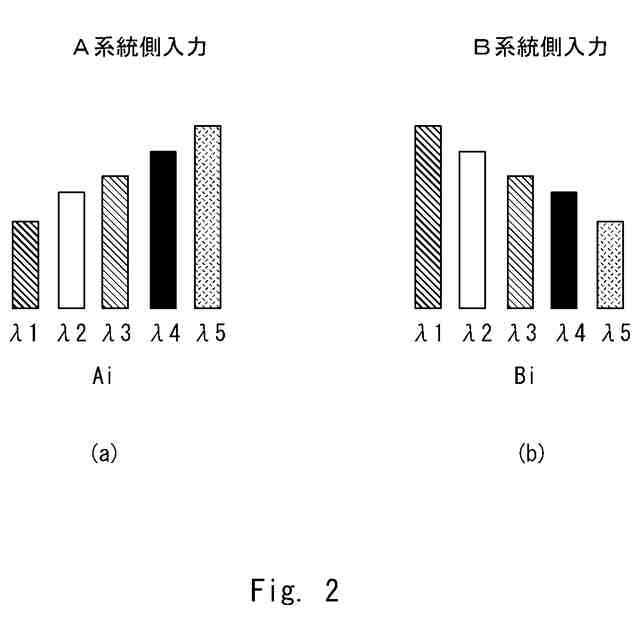

本開示にかかる自動可変チルト装置への光入力信号の一例を示す図である。

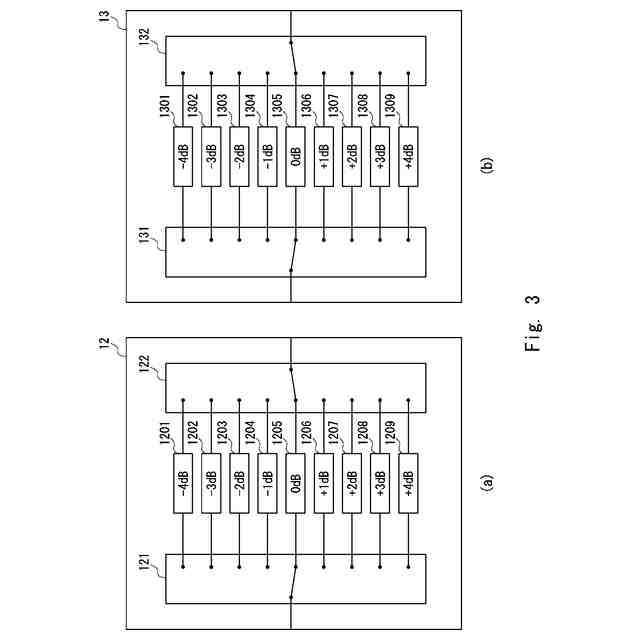

本開示にかかる自動可変チルト装置の可変チルトイコライザの構成例を示すブロック図である。

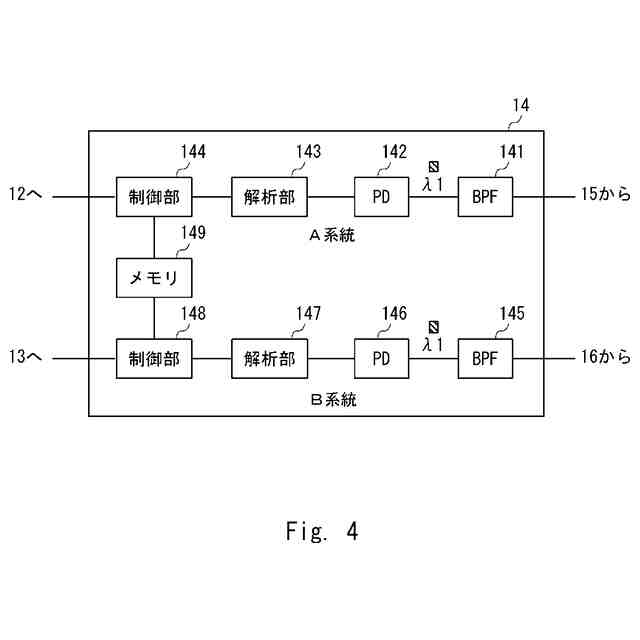

本開示にかかる自動可変チルト装置のフィードバック制御部の構成例を示すブロック図である。
本開示にかかる自動可変チルト装置による利得等化後の光信号の状態を示す概念図である。

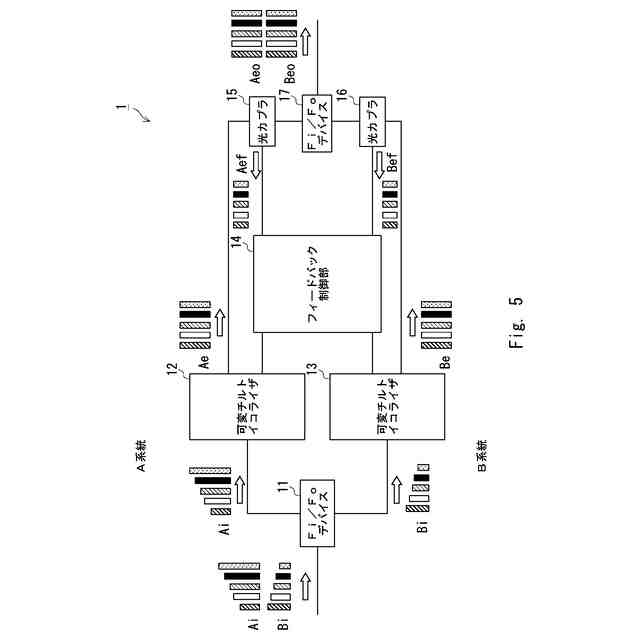

本開示にかかる自動可変チルト装置による利得等化後の可変チルトイコライザの接続例を示すブロック図である。

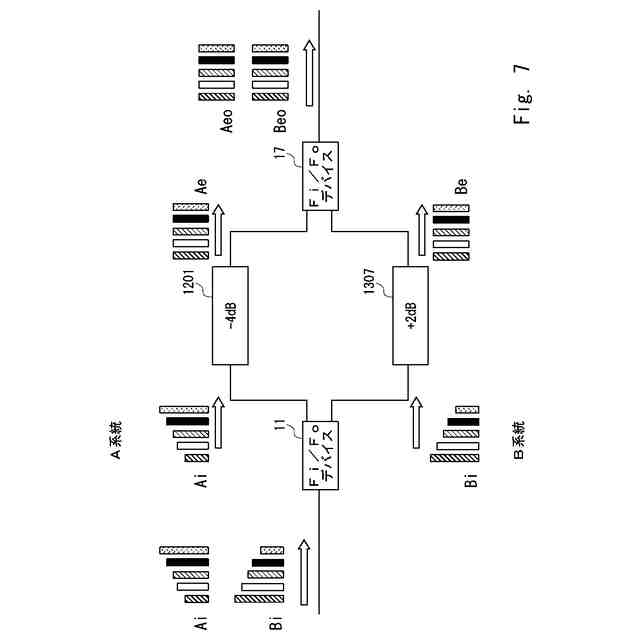

本開示にかかる自動可変チルト装置による利得等化後の光信号の状態とチルトイコライザの接続を簡略化した図である。

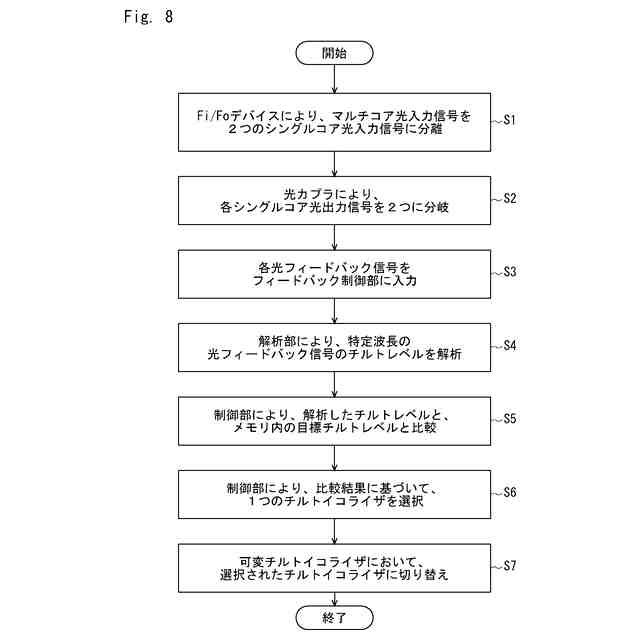

本開示にかかる自動可変チルト装置により実行される光信号利得等化処理の一例を示すフローチャートである。
【発明を実施するための形態】
