公開番号2025131060
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028560
出願日2024-02-28
発明の名称携帯型決済端末
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人栄光事務所
主分類G07G 1/00 20060101AFI20250902BHJP(チェック装置)
要約【課題】様々な決済方式によって決済でき、小型化、特に薄型化を達成可能な携帯型決済端末を提供する。
【解決手段】携帯型決済端末は、筐体と、表示面を有するタッチパネルと、カメラと、スピーカと、接触ICカード用スロットと、磁気カード用スリットと、アンテナと、を備える。カメラ及びスピーカは、第1の延長線と第2の延長線との間であって、筐体の下面の側に設けられる。第1空間、第2空間及び前面が、互いに略平行に延びる様に設けられる。第1空間及び第2空間が、表示面の中心点から背面に向けて延びる垂線よりも上面の側に設けられる。接触ICカード用スロット及び第1空間が、接触ICカードの挿入方向が、第1の延長線及び第2の延長線と略平行になるように設けられる。磁気カード用スリット及び第2空間が、磁気カードのスワイプ方向が、第1の延長線及び第2の延長線のそれぞれと直交するように設けられる。
【選択図】図10
特許請求の範囲【請求項１】
少なくともコード決済、非接触決済、接触ＩＣカード及び磁気カードによる決済が可能な携帯型決済端末であって、
前面、前記前面に対向する背面、並びに前記前面と前記背面の間に設けられる上面、下面及び二つの側面を有する筐体と、
前記前面から露出し、前記上面に対応する上辺、前記下面に対応する下辺、一方の側面に対応する左辺及び他方の側面に対応する右辺によって画定される表示面を有するタッチパネルと、
前記左辺の延長線である第１の延長線と前記右辺の延長線である第２の延長線との間であって、かつ、前記下辺よりも前記下面の側に設けられ、前記前面から前記コード決済用のコードを撮像するための第１カメラのカメラレンズと、
前記筐体の内部において、前記第１の延長線と前記第２の延長線との間であって、かつ、前記下辺よりも前記下面の側に設けられ、前記前面から決済処理に係わる音を出力可能なスピーカユニットと、
前記第１の延長線と前記第２の延長線との間であって、かつ、前記上面に設けられ、前記接触ＩＣカードを差し込むための接触ＩＣカード用スロットと、
前記上面及び前記二つの側面に設けられ、前記磁気カードをスワイプするための磁気カード用スリットと、
前記筐体の内部において、前記上辺、前記下辺、前記左辺及び前記右辺の少なくともいずれに沿う様に配置され、前記非接触決済に用いられるアンテナと、
を備え、
前記接触ＩＣカード用スロットを画定する第１空間、前記磁気カード用スリットを画定する第２空間及び前記前面は、互いに略平行に延びる様に設けられ、
前記第１空間及び前記第２空間は、前記表示面の中心点から前記筐体の前記背面に向けて延びる垂線よりも前記上面の側に設けられ、
前記接触ＩＣカード用スロット及び前記第１空間は、前記接触ＩＣカードの挿入方向が、前記第１の延長線及び前記第２の延長線と略平行になるように設けられ、
前記磁気カード用スリット及び前記第２空間は、前記磁気カードのスワイプ方向が、前記第１の延長線及び前記第２の延長線のそれぞれと直交するように設けられる、
携帯型決済端末。
続きを表示（約 1,000 文字）【請求項２】
少なくともコード決済、非接触決済、接触ＩＣカード及び磁気カードによる決済が可能な携帯型決済端末であって、
前面、前記前面に対向する背面、並びに前記前面と前記背面の間に設けられる上面、下面及び二つの側面を有する筐体と、
前記前面から露出し、前記上面に対応する上辺、前記下面に対応する下辺、一方の側面に対応する左辺及び他方の側面に対応する右辺によって画定される表示面を有するタッチパネルと、
前記左辺の延長線である第１の延長線と前記右辺の延長線である第２の延長線との間であって、かつ、前記上面に設けられ、前記接触ＩＣカードを差し込むための接触ＩＣカード用スロットと、
前記上面及び前記二つの側面に設けられ、前記磁気カードをスワイプするための磁気カード用スリットと、
前記筐体の内部において、前記上辺、前記下辺、前記左辺及び前記右辺の少なくともいずれに沿う様に配置され、前記非接触決済に用いられるアンテナと、
を備え、
前記接触ＩＣカード用スロットを画定する第１空間、前記磁気カード用スリットを画定する第２空間及び前記前面は、互いに略平行に延びる様に設けられ、
前記第１空間及び前記第２空間は、前記表示面の中心点から前記筐体の前記背面に向けて延びる垂線よりも前記上面の側に設けられ、
前記接触ＩＣカード用スロット及び前記第１空間は、前記接触ＩＣカードの挿入方向が、前記第１の延長線及び前記第２の延長線と略平行になるように設けられ、
前記磁気カード用スリット及び前記第２空間は、前記磁気カードのスワイプ方向が、前記第１の延長線及び前記第２の延長線のそれぞれと直交するように設けられ、
前記前面から前記コード決済用のコードを撮像するための第１カメラのカメラレンズが、前記第１の延長線と前記第２の延長線との間であって、かつ、前記下辺よりも前記下面の側に設けられ、
決済処理に係わる音が孔を通じて出力されるスピーカ孔が、前記第１の延長線と前記第２の延長線との間であって、かつ、前記下辺よりも前記下面の側に設けられる、
携帯型決済端末。
【請求項３】
前記筐体の内部において、前記第１の延長線と前記第２の延長線との間であって、かつ、前記垂線よりも前記上面の側に設けられ、前記背面から商品に設けられた商品コードを撮像するための第２カメラのカメラレンズを更に備える、
請求項１又は２に記載の携帯型決済端末。

発明の詳細な説明【技術分野】
【０００１】
本開示は、携帯型決済端末に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
決済端末は、例えば店舗のカウンターなどに設置され、決済を行う装置が知られている。決済端末は、タッチパネルを備えており、タッチパネルより入力された個人情報に基づき、決済を行うことが可能である。また、決済端末は、カード等の決済用媒体にも対応しており、このような媒体から個人情報等を読み取ることにより、決済を行うこともできる。
【０００３】
昨今の取引の多様化に伴い、決済の場所が店舗のカウンターに限らず様々な場所に拡がっている。例えば、宅配物の決済が配達先で行われるような事例である。このため、持ち運びのできる携帯型決済端末がより重視されつつある（特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１４４９４４号公報
特開２０１２－１８５５４３号公報
特開２０１７－２２８２３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
携帯型決済型端末は、持ち運びのために装置の小型化が求められる。しかしながら、決済の種類は、コード決済、非接触決済、接触ＩＣカードによる決済、及び磁気カードによる決済等、多岐に渡っており、決済の種類に応じて使用されるデバイスが異なる。端末が複数の異なるデバイスを搭載することにより、小型化がより困難となる。特に、カメラ、スピーカ等のように背の高い部分を有する（端末の厚み方向に長い）部品（以下、背の高い部品という）は、端末の厚みを増大させ、小型化の障壁となり得る。
【０００６】
本開示は、様々な決済方式によって決済でき、小型化、特に薄型化を達成可能な携帯型決済端末を提供する。
【課題を解決するための手段】
【０００７】
本開示の携帯型決済端末は、少なくともコード決済、非接触決済、接触ＩＣカード及び磁気カードによる決済が可能な携帯型決済端末であって、前面、前記前面に対向する背面、並びに前記前面と前記背面の間に設けられる上面、下面及び二つの側面を有する筐体と、前記前面から露出し、前記上面に対応する上辺、前記下面に対応する下辺、一方の側面に対応する左辺及び他方の側面に対応する右辺によって画定される表示面を有するタッチパネルと、前記筐体の内部において、前記左辺の延長線である第１の延長線と前記右辺の延長線である第２の延長線との間であって、かつ、前記下辺よりも前記下面の側に設けられ、前記前面から前記コード決済用のコードを読み取るための第１カメラと、前記筐体の内部において、前記第１の延長線と前記第２の延長線との間であって、かつ、前記下辺よりも前記下面の側に設けられ、前記前面から決済処理に係わる音を出力可能なスピーカと、前記第１の延長線と前記第２の延長線との間であって、かつ、前記上面に設けられ、前記接触ＩＣカードを差し込むための接触ＩＣカード用スロットと、前記上面及び前記二つの側面に設けられ、前記磁気カードをスワイプするための磁気カード用スリットと、前記筐体の内部において、前記上辺、前記下辺、前記左辺及び前記右辺の少なくともいずれに沿う様に配置され、前記非接触決済に用いられるアンテナと、を備え、前記接触ＩＣカード用スロットを画定する第１空間、前記磁気カード用スリットを画定する第２空間及び前記前面が、互いに略平行に延びる様に設けられ、前記第１空間及び前記第２空間が、前記表示面の中心点から前記筐体の前記背面に向けて延びる垂線よりも前記上面の側に設けられ、前記接触ＩＣカード用スロット及び前記第１空間が、前記接触ＩＣカードの挿入方向が、前記第１の延長線及び前記第２の延長線と略平行になるように設けられ、前記磁気カード用スリット及び前記第２空間が、前記磁気カードのスワイプ方向が、前記第１の延長線及び前記第２の延長線のそれぞれと直交するように設けられる。
【発明の効果】
【０００８】
本開示によれば、様々な決済方式によって決済でき、携帯型決済端末の小型化、特に薄型化を達成可能である。
【図面の簡単な説明】
【０００９】

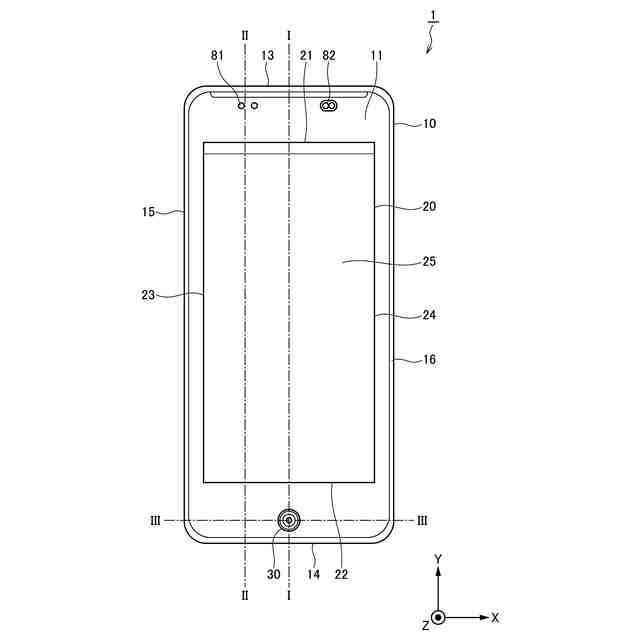

本開示の実施形態に係る携帯型決済端末の構成例を示す前面図

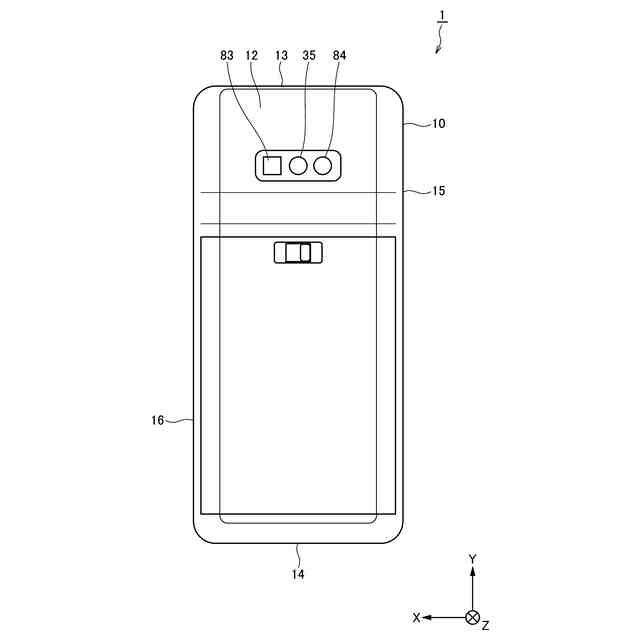

携帯型決済端末の構成例を示す背面図

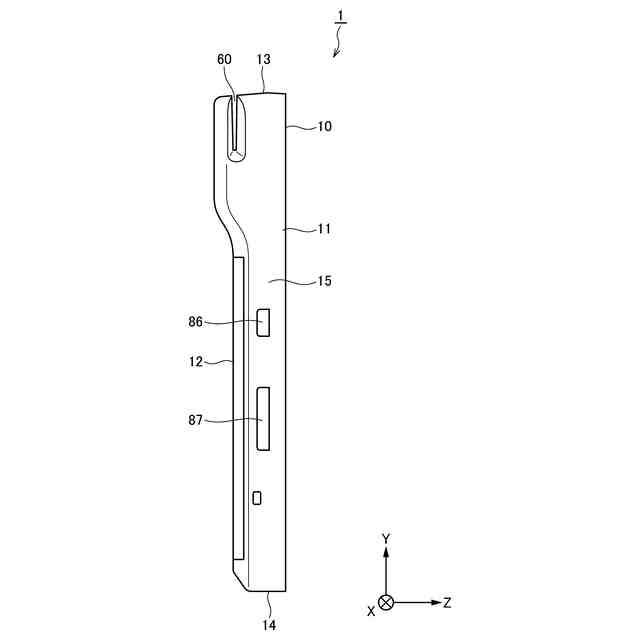

携帯型決済端末の構成例を示す左側面図

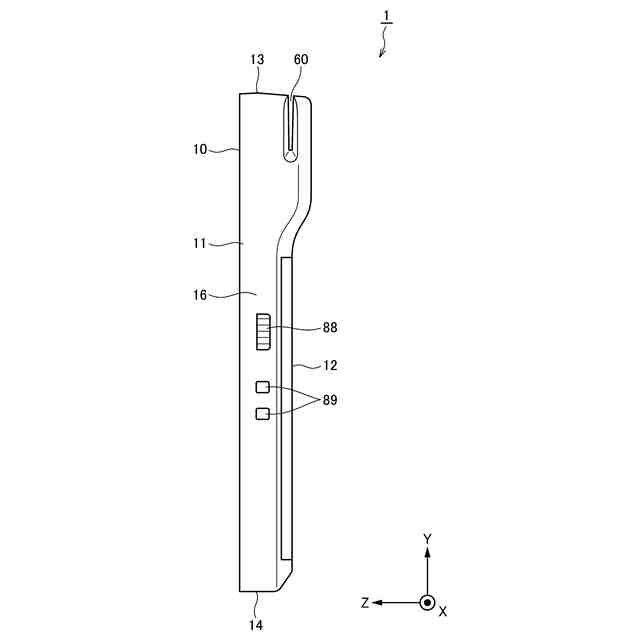

携帯型決済端末の構成例を示す右側面図

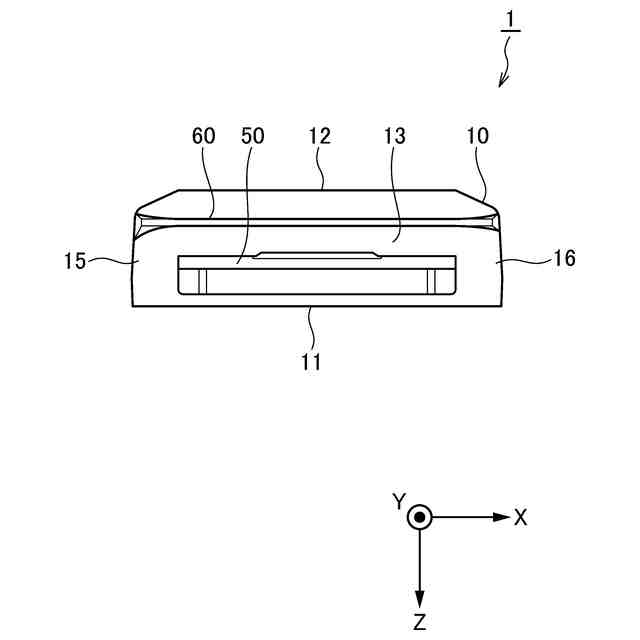

携帯型決済端末の構成例を示す上面図

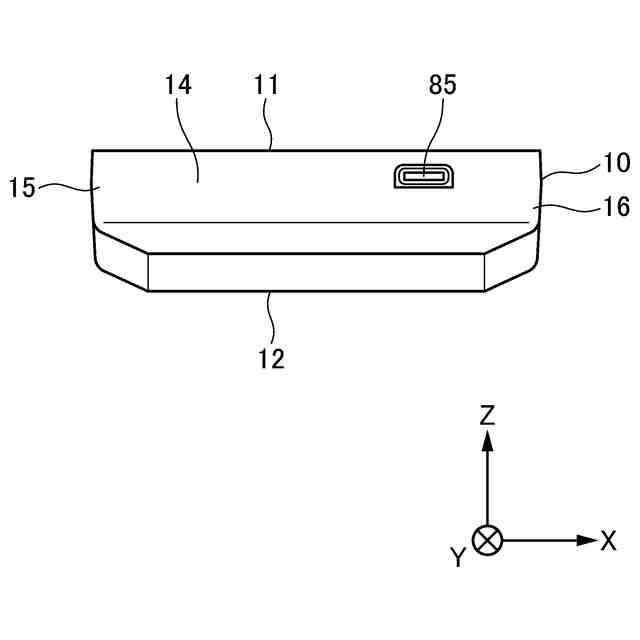

携帯型決済端末の構成例を示す下面図

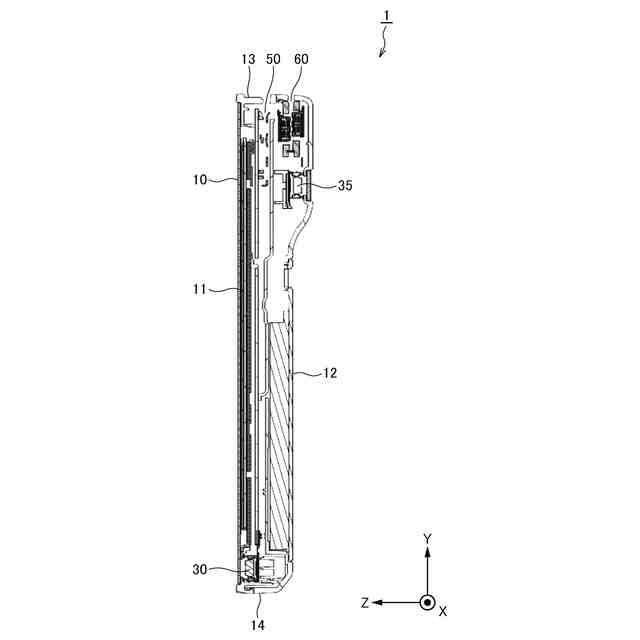

図１のI－I線に沿った断面図

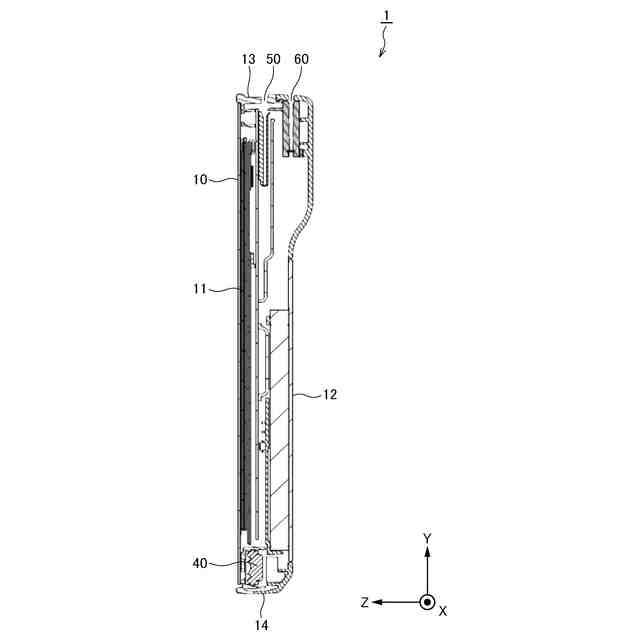

図１のII－II線に沿った断面図

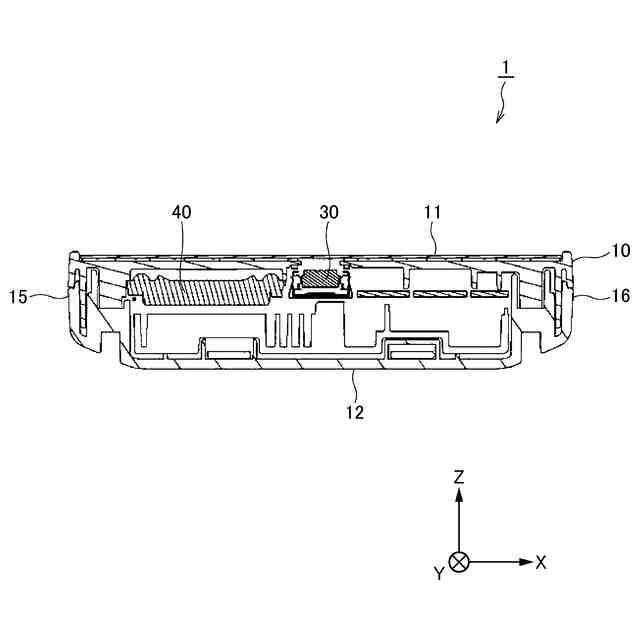

図１のIII－III線に沿った断面図

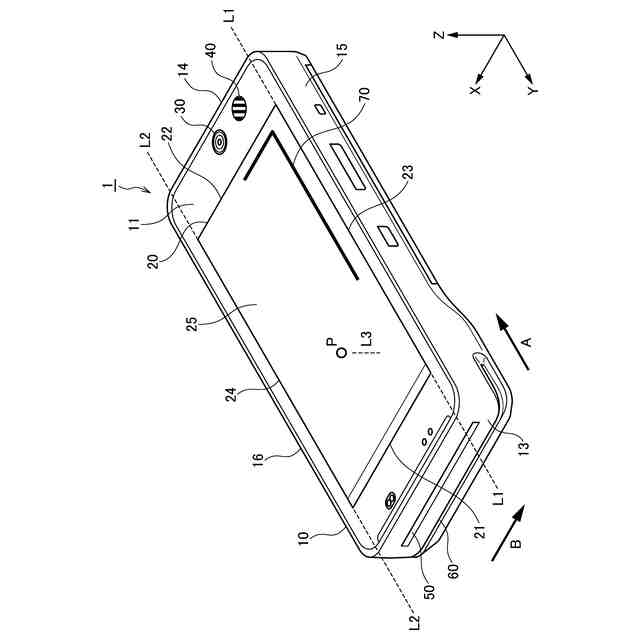

携帯型決済端末の模式的な構成例を示す第１斜視図
携帯型決済端末の模式的な構成例を示す第２斜視図
【発明を実施するための形態】
【００１０】
以下、適宜図面を参照しながら、実施形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明や実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が不必要に冗長になることを避け、当業者の理解を容易にするためである。尚、添付図面及び以下の説明は、当業者が本開示を十分に理解するために提供されるものであり、これらにより特許請求の範囲に記載の主題を限定することは意図されていない。
（【００１１】以降は省略されています）
