公開番号2025130894
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028262
出願日2024-02-28
発明の名称交換式電池固定構造及びバッテリ電動車両
出願人トヨタ自動車株式会社
代理人弁理士法人YKI国際特許事務所
主分類B60L 53/80 20190101AFI20250902BHJP(車両一般)
要約【課題】交換式電池の着脱を容易にするとともに、交換式電池の固定力の向上を図る。
【解決手段】

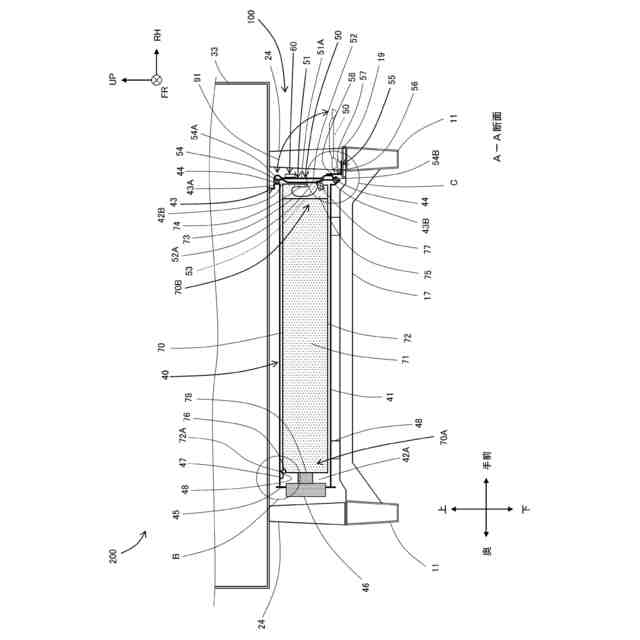

ハウジング40と、ハウジング40の開口42Bを開閉する蓋50と、蓋50をハウジング40に固定する固定機構60と、を備える交換式電池固定構造100であって、ハウジング40は、交換式電池70の上角部72Aが当接する第1傾斜面48を内部42Aの上奥部に備え、蓋50は、交換式電池70の近位端70Bの下角部75に当接する第2傾斜面53を複数備え、第1傾斜48は、奥に向かうにつれて下方向に傾斜し、第2傾斜面53は、下に向かうにつれて手前に向かって傾斜していること、を特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
内部に複数の交換式電池を収容するハウジングであって、前記内部に複数の前記交換式電池を挿入する開口を備えるハウジングと、
前記開口を開閉する蓋と、
前記蓋を前記ハウジングに固定する固定機構と、を備える交換式電池固定構造であって、
前記ハウジングは、
各前記交換式電池が前記内部に挿入された際に各前記交換式電池の遠位端の上角部が当接する第１固定面を前記内部の上奥部に複数備え、

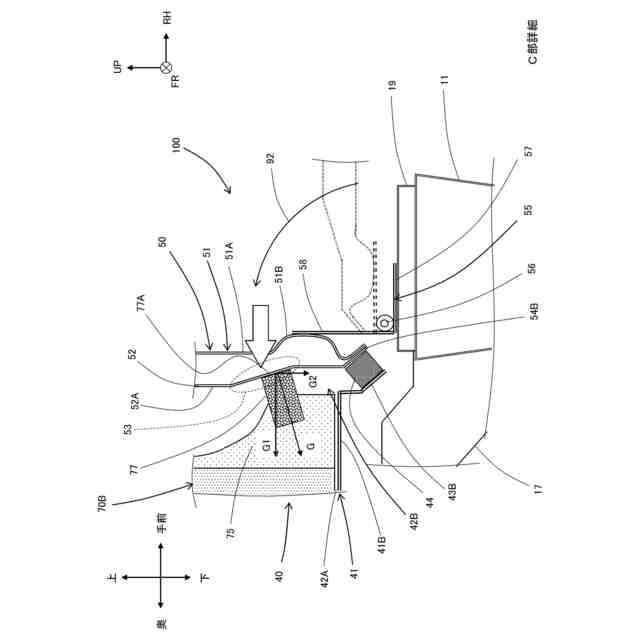

前記蓋は、前記開口を閉止する閉止面を備え、前記開口を閉止した際に前記内部に挿入された各前記交換式電池の近位端の下角部に当接する第２固定面を前記閉止面の下部に複数備え、
各前記第１固定面は、前記内部の奥に向かうにつれて下方向に傾斜し、
各前記第２固定面は、下に向かうにつれて前記内部の手前に向かって傾斜しており、
前記固定機構によって前記蓋が前記ハウジングに固定された際に、
各前記第１固定面は、各前記交換式電池の前記遠位端の前記上角部を手前斜め下方向に押圧し、
各前記第２固定面は、各前記交換式電池の前記近位端の前記下角部を奥斜め下方向に押圧すること、
を特徴とする交換式電池固定構造。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の交換式電池固定構造であって、
各前記交換式電池の前記遠位端の前記上角部に取り付けられて各前記第１固定面に当接する複数の第１弾性部材と、各前記交換式電池の前記近位端の前記下角部に取付けられて各前記第２固定面に当接する複数の第２弾性部材のいずれか一方、又は両方を備えること、
を特徴とする交換式電池固定構造。
【請求項３】
請求項１又は２に記載の交換式電池固定構造であって、
前記固定機構は、
前記ハウジングの側面に設けられたフックと、
前記蓋の外面に回転自在に取り付けられた操作レバーと、
前記操作レバーの回転中心よりも操作端側で前記操作レバーに接続されたリンクと、を備え、
前記蓋によって前記ハウジングの前記開口を閉止した際に、前記リンクの先端を前記フックに係合させ、前記操作レバーを前記蓋に向かって回転させることで、前記フックを手前側に引き上げて、前記蓋を前記ハウジングに固定すること、
を特徴とする交換式電池固定構造。
【請求項４】
バッテリ電動車両であって、
車体と、
前記車体に取付けられ、内部に複数の交換式電池を収容するハウジングであって、前記内部に複数の前記交換式電池を挿入する開口を備えるハウジングと、
前記開口を開閉する蓋と、
前記蓋を前記ハウジングに固定する固定機構と、を備え、
前記ハウジングは、
前記開口が車両側面に向かうように前記車体に取り付けられ、複数の前記交換式電池が前記開口から車両幅方向に沿って前記内部に挿入され、
各前記交換式電池が前記内部に挿入された際に各前記交換式電池の遠位端の上角部が当接する第１固定面を前記内部の上奥部に複数備え、
前記蓋は、前記開口を閉止する閉止面を備え、前記開口を閉止した際に前記内部に挿入された各前記交換式電池の近位端の下角部に当接する第２固定面を前記閉止面の下部に複数備え、
各前記第１固定面は、前記内部の奥に向かうにつれて下方向に傾斜し、
各前記第２固定面は、下に向かうにつれて前記内部の手前に向かって傾斜しており、
前記固定機構によって前記蓋が前記ハウジングに固定された際に、
各前記第１固定面は、各前記交換式電池の前記遠位端の前記上角部を手前斜め下方向に押圧し、
各前記第２固定面は、各前記交換式電池の前記近位端の前記下角部を奥斜め下方向に押圧すること、
を特徴とするバッテリ電動車両。
【請求項５】
請求項４に記載のバッテリ電動車両であって、
前記蓋は、前記ハウジングの前記開口の下辺に沿って前記車体に取り付けられた回転軸の周りに回転自在に取り付けられ、
前記固定機構は、
前記ハウジングの側面の上部に設けられたフックと、
前記蓋の外面に回転自在に取り付けられた操作レバーと、
前記操作レバーの回転中心よりも操作端側で前記操作レバーに接続されたリンクと、を備え、
前記蓋によって前記ハウジングの前記開口を閉止した際に、前記リンクの先端を前記フックに係合させ、前記操作レバーを前記蓋に向かって回転させることで、前記フックを手前側に引き上げて、前記蓋を前記ハウジングに固定すること、
を特徴とするバッテリ電動車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、交換式電池の固定構造及び交換式電池が搭載されるバッテリ電動車両の構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、着脱、交換を容易に行うことができる交換式電池を搭載するバッテリ電動車両が開示されている。また、特許文献１には、車両のハウジングの中に複数の交換式電池を収容する構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－５３９０６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両のハウジングに複数の交換式電池を収容する場合、収容した交換式電池をハウジングに対して固定する必要がある。交換式電池が水平方向にハウジングに挿入される構造の場合には、ボルトなどで交換式電池を水平方向に固定する構成が用いられる場合が多い。
【０００５】
この場合、交換式電池の上下は固定力が小さく、交換式電池の固定が不十分の場合がある。また、ボルトによる固定作業は時間が掛かり交換式電池の交換時間が長くなってしまう場合があった。
【０００６】
そこで、本開示は、交換式電池の着脱を容易にするとともに、交換式電池の固定力の向上を図ることを目的とする。
【課題を解決するための手段】
【０００７】
本開示の交換式電池固定構造は、内部に複数の交換式電池を収容するハウジングであって、前記内部に複数の前記交換式電池を挿入する開口を備えるハウジングと、前記開口を開閉する蓋と、前記蓋を前記ハウジングに固定する固定機構と、を備える交換式電池固定構造であって、前記ハウジングは、各前記交換式電池が前記内部に挿入された際に各前記交換式電池の遠位端の上角部が当接する第１固定面を前記内部の上奥部に複数備え、前記蓋は、前記開口を閉止する閉止面を備え、前記開口を閉止した際に前記内部に挿入された各前記交換式電池の近位端の下角部に当接する第２固定面を前記閉止面の下部に複数備え、各前記第１固定面は、前記内部の奥に向かうにつれて下方向に傾斜し、各前記第２固定面は、下に向かうにつれて前記内部の手前に向かって傾斜しており、前記固定機構によって前記蓋が前記ハウジングに固定された際に、各前記第１固定面は、各前記交換式電池の前記遠位端の前記上角部を手前斜め下方向に押圧し、各前記第２固定面は、各前記交換式電池の前記近位端の前記下角部を奥斜め下方向に押圧すること、を特徴とする。
【０００８】
これにより、交換式電池をハウジングへの挿入方向と上下方向とに同時に固定することができる。また、共通の固定機構によって複数の交換式電池をハウジングに固定することができる。これにより、交換式電池の着脱を容易にするとともに、交換式電池の固定力の向上を図ることができる。
【０００９】
本開示の交換式電池固定構造において、各前記交換式電池の前記遠位端の前記上角部に取り付けられて各前記第１固定面に当接する複数の第１弾性部材と、各前記交換式電池の前記近位端の前記下角部に取付けられて各前記第２固定面に当接する複数の第２弾性部材のいずれか一方、又は両方を備えてもよい。
【００１０】
これにより、交換式電池の固定力をより向上させることができる。また、振動により交換式電池のハウジングに対する位置がずれることを抑制できる。
（【００１１】以降は省略されています）
