特許ウォッチ

公開番号2025122816
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018489
出願日2024-02-09
発明の名称負極層
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01M 4/38 20060101AFI20250815BHJP(基本的電気素子)
要約【課題】二次電池の放電容量の低下を抑制することができる負極層を提供する。
【解決手段】二次電池用の負極層であって、前記負極層は、負極活物質を含み、前記負極活物質は、ナノポーラスSi粒子の造粒体を含み、前記造粒体は、バインダーとしてSBR(スチレンブタジエンゴム)を含み、前記造粒体において、前記ナノポーラスSi粒子は、前記SBRにより結着され、前記造粒体中の前記SBRの含有量が、前記ナノポーラスSi粒子100質量%に対して、4.5質量%～8質量%である、負極層。
【選択図】図1
特許請求の範囲【請求項１】
二次電池用の負極層であって、
前記負極層は、負極活物質を含み、
前記負極活物質は、ナノポーラスＳｉ粒子の造粒体を含み、
前記造粒体は、バインダーとしてＳＢＲ（スチレンブタジエンゴム）を含み、
前記造粒体において、前記ナノポーラスＳｉ粒子は、前記ＳＢＲにより結着され、
前記造粒体中の前記ＳＢＲの含有量が、前記ナノポーラスＳｉ粒子１００質量％に対して、４．５質量％～８質量％である、負極層。

発明の詳細な説明【技術分野】
【０００１】
本開示は、負極層に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１～２において開示されるような電池に関して様々な技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２１３０９４号公報
特開２０１０－１１８３３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、バインダーとしてポリイミドを用いて、シリコンを造粒することが開示されている。負極層がバインダーを多く含むと二次電池の放電容量が低下してしまうという問題がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、二次電池の放電容量の低下を抑制することができる負極層を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本開示には、以下の態様が含まれる。
＜１＞二次電池用の負極層であって、
前記負極層は、負極活物質を含み、
前記負極活物質は、ナノポーラスＳｉ粒子の造粒体を含み、
前記造粒体は、バインダーとしてＳＢＲ（スチレンブタジエンゴム）を含み、
前記造粒体において、前記ナノポーラスＳｉ粒子は、前記ＳＢＲにより結着され、
前記造粒体中の前記ＳＢＲの含有量が、前記ナノポーラスＳｉ粒子１００質量％に対して、４．５質量％～８質量％である、負極層。
【発明の効果】
【０００７】
本開示によれば、二次電池の放電容量の低下を抑制することができる負極層を提供することができる。
【図面の簡単な説明】
【０００８】

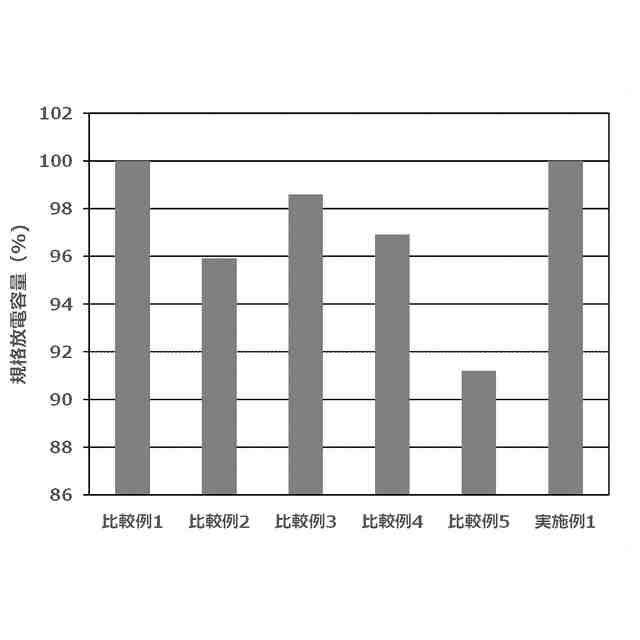

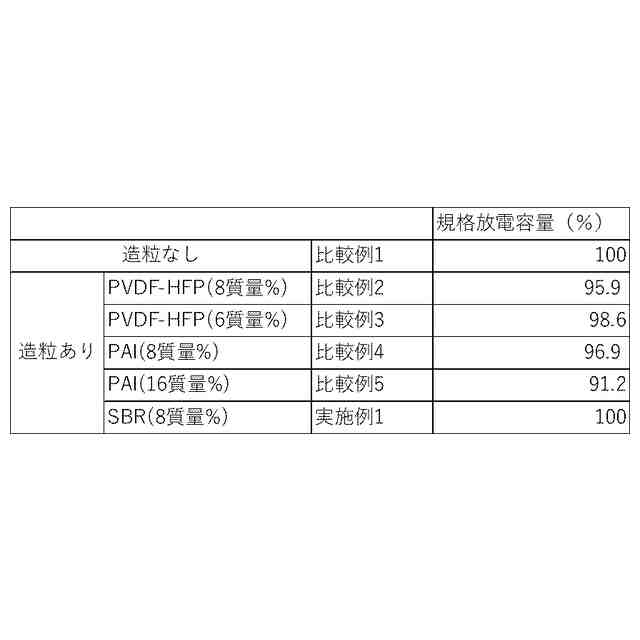

図１は、実施例１、比較例１～５の各二次電池の規格放電容量を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本開示による実施の形態を説明する。なお、本明細書において特に言及している事項以外の事柄であって本開示の実施に必要な事柄（例えば、本開示を特徴付けない負極層）は、当該分野における従来技術に基づく当業者の設計事項として把握され得る。本開示は、本明細書に開示されている内容と当該分野における技術常識とに基づいて実施することができる。
本開示において、粒子の平均粒径は、特記しない限り、レーザー回折・散乱式粒子径分布測定により測定される体積基準の粒度分布における積算値５０％での粒子径であるメディアン径（Ｄ５０）の値である。
【００１０】
本開示においては、二次電池用の負極層であって、
前記負極層は、負極活物質を含み、
前記負極活物質は、ナノポーラスＳｉ粒子の造粒体を含み、
前記造粒体は、バインダーとしてＳＢＲ（スチレンブタジエンゴム）を含み、
前記造粒体において、前記ナノポーラスＳｉ粒子は、前記ＳＢＲにより結着され、
前記造粒体中の前記ＳＢＲの含有量が、前記ナノポーラスＳｉ粒子１００質量％に対して、４．５質量％～８質量％である、負極層を提供する。
（【００１１】以降は省略されています）

関連特許
