TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025121078
公報種別
公開特許公報(A)
公開日
2025-08-19
出願番号
2024016281
出願日
2024-02-06
発明の名称
電池
出願人
トヨタ自動車株式会社
代理人
個人
,
個人
,
個人
主分類
H01M
10/052 20100101AFI20250812BHJP(基本的電気素子)
要約
【課題】本開示は、負極集電体の剥離を抑制することが可能な電池を提供することを主目的とする。
【解決手段】本開示においては、正極層、電解液を含む電解質層および負極層をこの順に有する電池であって、上記負極層は、上記電解質層側から、負極活物質層および負極集電体を含み、上記負極活物質層は、細孔を有するSi粒子を含有する造粒粒子を含み、上記造粒粒子の平均粒径(D
50
)は、5.5μm以上7.2μm以下であり、上記電解液はイオン性液体を含む、電池を提供することにより、上記課題を解決する。
【選択図】図1
特許請求の範囲
【請求項1】
正極層、電解液を含む電解質層および負極層をこの順に有する電池であって、
前記負極層は、前記電解質層側から、負極活物質層および負極集電体を含み、
前記負極活物質層は、細孔を有するSi粒子を含有する造粒粒子を含み、
前記造粒粒子の平均粒径(D
50
)は、5.5μm以上7.2μm以下であり、
前記電解液はイオン性液体を含む、電池。
続きを表示(約 340 文字)
【請求項2】
前記電解液は、さらに、Li塩としてリチウムビス(フルオロスルホニル)イミド(LiFSI)を有し、
前記イオン性液体は、アニオン部としてビス(フルオロスルホニル)イミドアニオン(FSI)を含み、
前記イオン性液体に対する前記Li塩のモル比(前記Li塩のモル数/前記イオン性液体のモル数)が2/3以上である、請求項1に記載の電池。
【請求項3】
前記Si粒子の平均粒径(D
50
)は、0.5μm以上0.6μm以下である、請求項1または請求項2に記載の電池。
【請求項4】
前記造粒粒子が、ポリフッ化ビニリデン-ヘキサフルオロプロピレン共重合体を含む、請求項1または請求項2に記載の電池。
発明の詳細な説明
【技術分野】
【0001】
本開示は、電池に関する。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
近年、リチウムイオン二次電池はさらなる高容量化のために、負極活物質にSi系材料を利用することが期待されている。特許文献1には、ナノシリコンを含む活物質と、前記活物質を結合させて電気及びリチウムイオンを伝導させるポリアクリロニトリルポリマーと、前記活物質と接触する電解質であって、当該電解質は、LiFSI塩と、ビス(フルオロスルホニル)イミド(FSF)のアニオンを有するイオン性液体とを含む電解質と、を備えた電極システムが開示されている。
【先行技術文献】
【特許文献】
【0003】
国際公開第2016―070120号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
Si系材料を含有した負極活物質(以下、Si系負極活物質という。)は、理論容量密度が高い一方、充放電時に体積が大きく変化する性質を有する。一方、液系電池において、負極および電解液の界面に、主に充電時に電解液の還元分解によりSEI被膜(Solid Electrolyte Interphase)が形成される。Si系負極活物質を用いた液系電池において、SEI被膜は、Si系負極活物質の充放電時の体積変化により一部崩壊し、再形成が繰り返される。これにより、充放電に伴い電池の抵抗が増加し、Li枯れによる容量低下が生じる。
【0005】

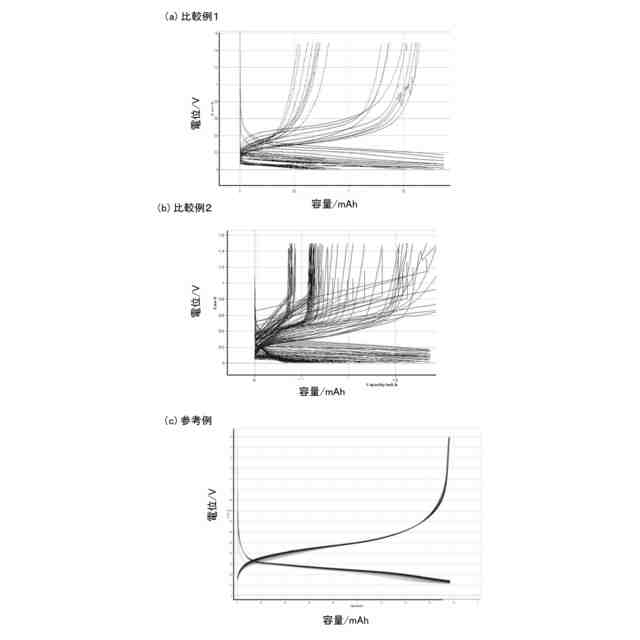

Si系負極活物質の膨張収縮低減のため、細孔を有するSi粒子(ポーラス化されたSi粒子(p-Si粒子))を使用することが考えられる。しかし、p-Si粒子は比表面積が高いために界面接着性が低く、膨張収縮に伴って負極活物質層から負極集電体が剥がれる場合がある。負極集電体の剥離が生じると、サイクル特性が悪くなる。
【0006】
本開示は、上記実情に鑑みてなされたものであり、負極集電体の剥離を抑制することが可能な電池を提供することを主目的とする。
【課題を解決するための手段】
【0007】
[1]
正極層、電解液を含む電解質層および負極層をこの順に有する電池であって、
上記負極層は、上記電解質層側から、負極活物質層および負極集電体を含み、
上記負極活物質層は、細孔を有するSi粒子を含有する造粒粒子を含み、
上記造粒粒子の平均粒径(D
50

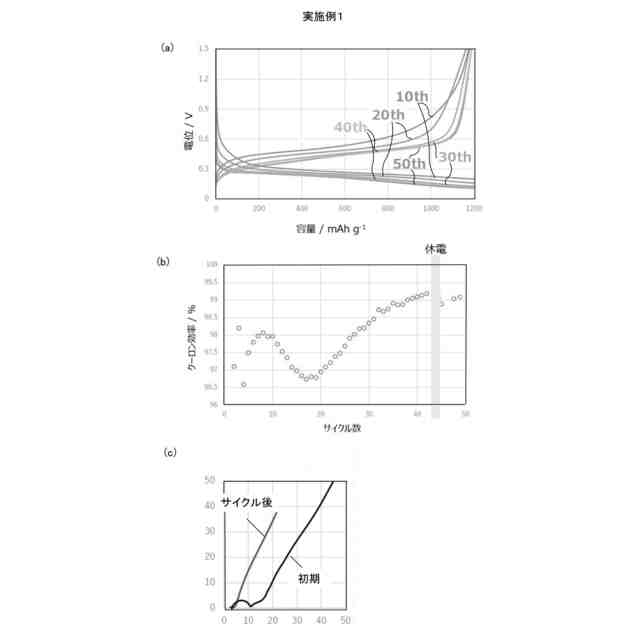

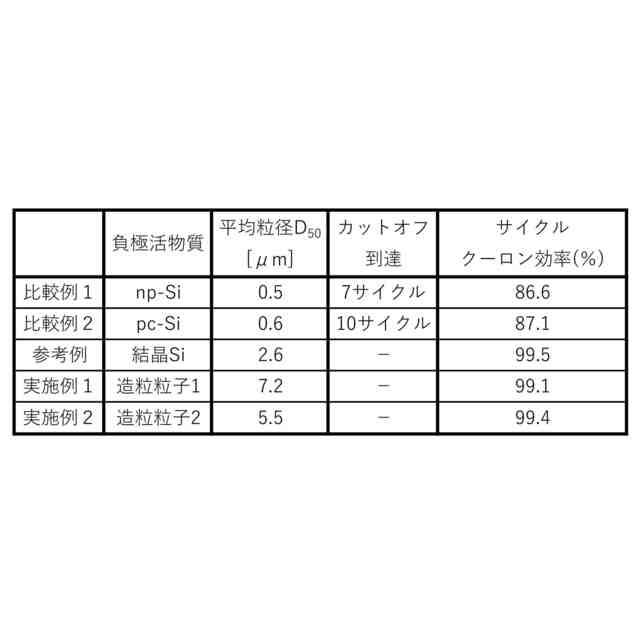

)は、5.5μm以上7.2μm以下であり、
上記電解液はイオン性液体を含む、電池。
【0008】
[2]
上記電解液は、さらに、Li塩としてリチウムビス(フルオロスルホニル)イミド(LiFSI)を有し、
上記イオン性液体は、アニオン部としてビス(フルオロスルホニル)イミドアニオン(FSI)を含み、
上記イオン性液体に対する上記Li塩のモル比(上記Li塩のモル数/上記イオン性液体のモル数)が2/3以上である、[1]に記載の電池。
【0009】
[3]
上記Si粒子の平均粒径(D
50
)は、0.5μm以上0.6μm以下である、[1]または[2]に記載の電池。
【0010】
[4]
上記造粒粒子が、ポリフッ化ビニリデン-ヘキサフルオロプロピレン共重合体を含む、[1]から[3]までのいずれかに記載の電池。
【発明の効果】
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
トヨタ自動車株式会社
車両
11日前
トヨタ自動車株式会社
車両
13日前
トヨタ自動車株式会社
電池
29日前
トヨタ自動車株式会社
電池
28日前
トヨタ自動車株式会社
装置
7日前
トヨタ自動車株式会社
装置
7日前
トヨタ自動車株式会社
車両
8日前
トヨタ自動車株式会社
電池
19日前
トヨタ自動車株式会社
電池
25日前
トヨタ自動車株式会社
電池
25日前
トヨタ自動車株式会社
車両
6日前
トヨタ自動車株式会社
車両
25日前
トヨタ自動車株式会社
車両
14日前
トヨタ自動車株式会社
車両
22日前
トヨタ自動車株式会社
車両
21日前
トヨタ自動車株式会社
車両
21日前
トヨタ自動車株式会社
車両
21日前
トヨタ自動車株式会社
電池
21日前
トヨタ自動車株式会社
方法
18日前
トヨタ自動車株式会社
電池
19日前
トヨタ自動車株式会社
車両
29日前
トヨタ自動車株式会社
電動車
22日前
トヨタ自動車株式会社
モータ
25日前
トヨタ自動車株式会社
負極層
25日前
トヨタ自動車株式会社
電動車
25日前
トヨタ自動車株式会社
モータ
29日前
トヨタ自動車株式会社
モータ
29日前
トヨタ自動車株式会社
電動車
29日前
トヨタ自動車株式会社
ロータ
29日前
トヨタ自動車株式会社
路側装置
25日前
トヨタ自動車株式会社
通信装置
14日前
トヨタ自動車株式会社
蓄電装置
26日前
トヨタ自動車株式会社
蓄電装置
26日前
トヨタ自動車株式会社
蓄電装置
26日前
トヨタ自動車株式会社
電動車両
26日前
トヨタ自動車株式会社
制御装置
22日前
続きを見る
他の特許を見る
