TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025114180
公報種別
公開特許公報(A)
公開日
2025-08-05
出願番号
2024008704
出願日
2024-01-24
発明の名称
電池
出願人
トヨタ自動車株式会社
代理人
個人
,
個人
,
個人
主分類
H01M
10/052 20100101AFI20250729BHJP(基本的電気素子)
要約
【課題】本開示は、電池抵抗が抑制された電池を提供することを主目的とする。
【解決手段】本開示においては、正極活物質層と、負極活物質層と、上記正極活物質層および上記負極活物質層の間に配置された電解質層と、を有する電池であって、上記正極活物質層、上記負極活物質層および上記電解質層の少なくとも1つは、LiAlハライド系溶融塩を含有し、上記LiAlハライド系溶融塩は、主成分である第1塩と、添加成分である第2塩と、を含有し、上記第1塩は、LiAlCl
4
を少なくとも含むLiAlハライド塩であり、上記第2塩は、イオン液体である、電池を提供することにより上記課題を解決する。

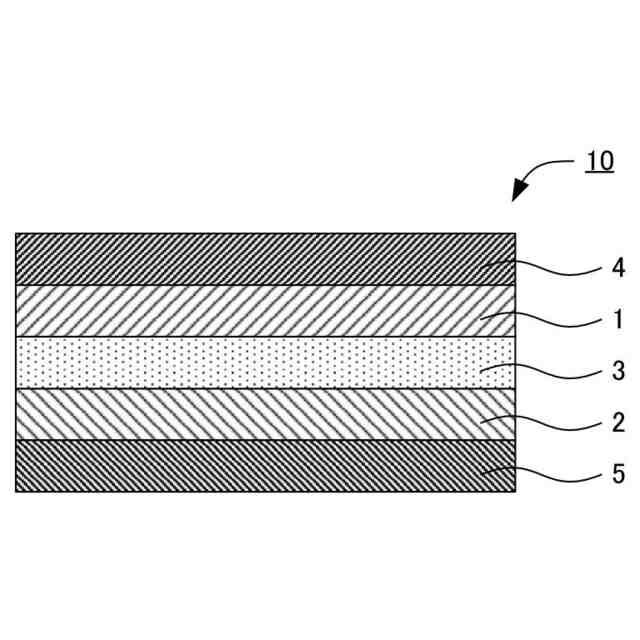

【選択図】図1
特許請求の範囲
【請求項1】
正極活物質層と、負極活物質層と、前記正極活物質層および前記負極活物質層の間に配置された電解質層と、を有する電池であって、
前記正極活物質層、前記負極活物質層および前記電解質層の少なくとも1つは、LiAlハライド系溶融塩を含有し、
前記LiAlハライド系溶融塩は、主成分である第1塩と、添加成分である第2塩と、を含有し、
前記第1塩は、LiAlCl
4
を少なくとも含むLiAlハライド塩であり、
前記第2塩は、イオン液体である、電池。
続きを表示(約 920 文字)
【請求項2】
前記LiAlハライド系溶融塩における前記第2塩の割合は、10mol%以上、30mol%以下である、請求項1に記載の電池。
【請求項3】
前記第1塩は、前記LiAlCl
4
およびLiAlI
4
を含み、
前記第1塩における前記LiAlCl
4
の割合は、20mol%以上、60mol%以下である、請求項1に記載の電池。
【請求項4】
前記第2塩が、カチオン成分として、スルホニウム系カチオン、ピロリジニウム系カチオン、ピリジニウム系カチオン、アンモニウム系カチオンおよび金属イオンの少なくとも1つを含有する、請求項1に記載の電池。
【請求項5】
前記カチオン成分が、メチルジエチルスルホニウム、テトラエチルスルホニウム、Nメチル-Nメトキシメチルピロリジニウム、N-メチル-N-プロピルピロリジニウム、および、1プロピル-3メチルピリジニウムの少なくとも1つである、請求項4に記載の電池。
【請求項6】
前記第2塩が、アニオン成分として、スルホニルアミド系アニオン、硫酸系アニオンおよびハロゲンイオンの少なくとも1つを含有する、請求項1に記載の電池。
【請求項7】
前記アニオン成分が、ビス(トリフルオロメタンスルホニル)アミド、ビス(フルオロスルホニル)アミド、および、フルオロスルホニル(トリフルオロメタンスルホニルアミド)の少なくとも1つである、請求項6に記載の電池。
【請求項8】
前記LiAlハライド系溶融塩の融点が、10℃以上、70℃以下である、請求項1に記載の電池。
【請求項9】
前記LiAlハライド系溶融塩の、25℃におけるイオン伝導度が、4.9×10
-5
S/cm以上である、請求項1に記載の電池。
【請求項10】
前記LiAlハライド系溶融塩の、25℃におけるイオン伝導度が、3.4×10
-3
S/cm以下である、請求項1に記載の電池。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、電池に関する。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
近年、電池の開発が盛んに行われている。例えば、自動車産業界では、電気自動車(BEV)、プラグインハイブリッド自動車(PHEV)またはハイブリッド自動車(HEV)に用いられる電池の開発が進められている。また、上記電池に用いられる部材および材料の開発が進められている。
【0003】
例えば、特許文献1には、脂肪族ジニトリル化合物、リチウム塩及びリチウムイオン伝導性高分子を含む第1高分子電解質層;及びイオン性液体、リチウム塩及びリチウムイオン伝導性高分子を含む第2高分子電解質層を備える電池が開示されている。また、特許文献2には、全固体電池における負極活物質層が溶融塩を含有することが開示されている。また、特許文献3には、リチウム金属二次電池のための液体電解質組成物が開示され、上記液体電解質組成物がLiAlCl
4
を含有してもよいことが開示されている。
【先行技術文献】
【特許文献】
【0004】
特表2019-521475号公報
特開2023-074634号公報
特開2019-114531号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
電池性能向上の観点からイオン伝導度の向上を図り電池抵抗を抑制することが望まれる。また、電池における電解質として、LiAlCl
4
等のLiAlハライド塩を用いることが検討されている。この点、LiAlハライド塩はイオン伝導度が低い傾向にあるため、LiAlハライド塩を電解質として用いた電池では、電池抵抗が大きくなりやすい。
【0006】
本開示は、上記実情に鑑みてなされたものであり、電池抵抗が抑制された電池を提供することを主目的とする。
【課題を解決するための手段】
【0007】
[1]
正極活物質層と、負極活物質層と、上記正極活物質層および上記負極活物質層の間に配置された電解質層と、を有する電池であって、
上記正極活物質層、上記負極活物質層および上記電解質層の少なくとも1つは、LiAlハライド系溶融塩を含有し、
上記LiAlハライド系溶融塩は、主成分である第1塩と、添加成分である第2塩と、を含有し、
上記第1塩は、LiAlCl
4
を少なくとも含むLiAlハライド塩であり、
上記第2塩は、イオン液体である、電池。
【0008】
[2]
上記LiAlハライド系溶融塩における上記第2塩の割合は、10mol%以上、30mol%以下である、[1]に記載の電池。
【0009】
[3]
上記第1塩は、上記LiAlCl
4
およびLiAlI
4
を含み、
上記第1塩における上記LiAlCl
4
の割合は、20mol%以上、60mol%以下である、[1]または[2]に記載の電池。
【0010】
[4]
上記第2塩が、カチオン成分として、スルホニウム系カチオン、ピロリジニウム系カチオン、ピリジニウム系カチオン、アンモニウム系カチオンおよび金属イオンの少なくとも1つを含有する、[1]から[3]までのいずれかに記載の電池。
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
トヨタ自動車株式会社
車両
14日前
トヨタ自動車株式会社
車両
7日前
トヨタ自動車株式会社
電池
20日前
トヨタ自動車株式会社
電池
4日前
トヨタ自動車株式会社
電池
10日前
トヨタ自動車株式会社
電池
10日前
トヨタ自動車株式会社
電池
13日前
トヨタ自動車株式会社
電池
6日前
トヨタ自動車株式会社
電池
24日前
トヨタ自動車株式会社
方法
3日前
トヨタ自動車株式会社
車両
6日前
トヨタ自動車株式会社
車両
25日前
トヨタ自動車株式会社
電池
14日前
トヨタ自動車株式会社
車両
6日前
トヨタ自動車株式会社
車両
6日前
トヨタ自動車株式会社
車両
10日前
トヨタ自動車株式会社
電池
4日前
トヨタ自動車株式会社
モータ
10日前
トヨタ自動車株式会社
負極層
10日前
トヨタ自動車株式会社
電動車
10日前
トヨタ自動車株式会社
光電極
26日前
トヨタ自動車株式会社
電動車
7日前
トヨタ自動車株式会社
モータ
20日前
トヨタ自動車株式会社
モータ
14日前
トヨタ自動車株式会社
ロータ
14日前
トヨタ自動車株式会社
モータ
19日前
トヨタ自動車株式会社
電動車
14日前
トヨタ自動車株式会社
モータ
14日前
トヨタ自動車株式会社
ロータ
19日前
トヨタ自動車株式会社
水系電池
4日前
トヨタ自動車株式会社
駆動装置
10日前
トヨタ自動車株式会社
制御装置
20日前
トヨタ自動車株式会社
蓄電装置
11日前
トヨタ自動車株式会社
蓄電装置
20日前
トヨタ自動車株式会社
充電装置
10日前
トヨタ自動車株式会社
蓄電装置
11日前
続きを見る
他の特許を見る
