特許ウォッチ

公開番号2025130467
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027652
出願日2024-02-27
発明の名称ポリシロキサン系樹脂の製造方法およびその利用
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08F 283/12 20060101AFI20250901BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】温冷刺激を繰り返した場合の耐久性に優れる塗膜に利用可能なポリシロキサン系樹脂を得られる製造方法を提供する。
【解決手段】本開示に係る製造方法は、シラン化合物(A)および(B)を水および脱水縮合触媒の存在下で脱水縮合して脱水縮合物を得る工程と、前記脱水縮合物に単量体(C)を添加し、ラジカル重合によりポリシロキサン系樹脂を得る工程とを含み、前記ポリシロキサン系樹脂中の、ラジカル重合性不飽和基および加水分解性シリル基を有する単量体(C3)に由来する構造単位、並びに前記シラン化合物(A)および(B)に由来する構造単位の割合が特定の範囲である。
【選択図】なし
特許請求の範囲【請求項１】
ラジカル重合性不飽和基および加水分解性シリル基を有するシラン化合物（Ａ）と、前記シラン化合物（Ａ）以外の、下記一般式（Ｉ）：
Ｒ
１
ｎ
－Ｓｉ－（ＯＲ
２
）
４－ｎ
・・・（Ｉ）
（式中、Ｒ
１
は、それぞれ独立して炭素数１～１０のアルキル基、または非置換もしくは置換アリール基であり、Ｒ
２
は、それぞれ独立して水素原子または炭素数１～１０のアルキル基であり、ｎは、０～３の整数である。）で示されるシラン化合物（Ｂ）とを、水および脱水縮合触媒の存在下で脱水縮合することにより、脱水縮合物を得る第１工程と、
前記第１工程にて得られた脱水縮合物に、ラジカル重合性不飽和基を有する単量体（Ｃ）を添加し、ラジカル重合を行い、ポリシロキサン系樹脂を得る第２工程とを含み、
前記第２工程において、前記単量体（Ｃ）は、ラジカル重合性不飽和基および加水分解性シリル基を有する単量体（Ｃ３）を含み、
前記ポリシロキサン系樹脂１００重量％中の前記単量体（Ｃ３）に由来する構造単位の割合が０．２～５．５重量％であり、
前記ポリシロキサン系樹脂１００重量％中の前記シラン化合物（Ａ）および前記シラン化合物（Ｂ）に由来する構造単位の割合が１０～２５重量％である、ポリシロキサン系樹脂の製造方法。
続きを表示（約 510 文字）【請求項２】
前記単量体（Ｃ３）は、トリアルコキシシリル基を有する、請求項１に記載のポリシロキサン系樹脂の製造方法。
【請求項３】
前記単量体（Ｃ）は、酸および塩基からなる塩構造を有し、かつ、ラジカル重合性不飽和基を有する単量体（Ｃ１）と、前記塩構造を有さず、かつ、ラジカル重合性不飽和基を有する単量体（Ｃ２）とを含む、請求項１に記載のポリシロキサン系樹脂の製造方法。
【請求項４】
前記ラジカル重合は、開始剤と水に可溶な有機溶媒との存在下で行われる、請求項１に記載のポリシロキサン系樹脂の製造方法。
【請求項５】
前記水に可溶な有機溶媒が、アルコール系溶媒である、請求項４に記載のポリシロキサン系樹脂の製造方法。
【請求項６】
請求項１～５のいずれか１項に記載のポリシロキサン系樹脂の製造方法によって得られる、ポリシロキサン系樹脂。
【請求項７】
請求項６に記載のポリシロキサン系樹脂を含む、トップコート用組成物。
【請求項８】
下塗り層と、請求項６に記載のポリシロキサン系樹脂を含むトップコート層を備えた、積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリシロキサン系樹脂の製造方法およびその利用に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
無機的な性質を有するポリシロキサンに対し、有機的な性質を有するアクリルをグラフトしたポリシロキサン（以下、「ポリシロキサン系樹脂」と称する場合がある。）は、無機・有機ハイブリッド樹脂として興味深い特性があることから、産業的に注目されている。
【０００３】
なかでも、塗料の分野において、ポリシロキサン系樹脂を含む水性塗料は、人体および環境に対して悪影響が少ないことから、市場への普及が進んでおり、様々な用途でのニーズが高まっている。
【０００４】
例えば、特許文献１には、構成単位として、ラジカル重合性基を有する単量体に由来する構成単位を含む重合体を有し、前記単量体は、（ｉ）水に可溶で、かつ、水中でミセルを形成しない単量体、および（ｉｉ）水中でミセルを形成することが可能な単量体を含む、ポリシロキサン系樹脂が開示されている。
【０００５】
また、特許文献２には、シリコーンゴム組成物を硬化させてなる基材層と、その一面に積層されたシリコーンゲル組成物の硬化物からなる粘着層とを備え、かつ上記基材層の他面に、特定の平均組成式で示されるシリコーンレジンを含む被膜層を有することを特徴とするシリコーンゴム製防水シートが開示されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２２／２０２２６９号
国際公開第２０１８／０７０３５２号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上述のような従来技術は、ポリシロキサン系樹脂から得られる塗膜に対して温冷刺激を繰り返した場合の耐久性の観点から改善の余地があった。本発明の一態様は、温冷刺激を繰り返した場合の耐久性に優れる塗膜に利用可能なポリシロキサン系樹脂を得られる製造方法を実現することを目的とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明の一態様に係るポリシロキサン系樹脂の製造方法は、ラジカル重合性不飽和基および加水分解性シリル基を有するシラン化合物（Ａ）と、前記シラン化合物（Ａ）以外の、下記一般式（Ｉ）：
Ｒ
１
ｎ
－Ｓｉ－（ＯＲ
２
）
４－ｎ
・・・（Ｉ）
（式中、Ｒ
１
は、それぞれ独立して炭素数１～１０のアルキル基、または非置換もしくは置換アリール基であり、Ｒ
２
は、それぞれ独立して水素原子または炭素数１～１０のアルキル基であり、ｎは、０～３の整数である。）で示されるシラン化合物（Ｂ）とを、水および脱水縮合触媒の存在下で脱水縮合することにより、脱水縮合物を得る第１工程と、前記第１工程にて得られた脱水縮合物に、ラジカル重合性不飽和基を有する単量体（Ｃ）を添加し、ラジカル重合を行い、ポリシロキサン系樹脂を得る第２工程とを含み、前記第２工程において、前記単量体（Ｃ）は、ラジカル重合性不飽和基および加水分解性シリル基を有する単量体（Ｃ３）を含み、前記ポリシロキサン系樹脂１００重量％中の前記単量体（Ｃ３）に由来する構造単位の割合が０．２～５．５重量％であり、前記ポリシロキサン系樹脂１００重量％中の前記シラン化合物（Ａ）および前記シラン化合物（Ｂ）に由来する構造単位の割合が１０～２５重量％である。
【発明の効果】
【０００９】
本発明の一態様によれば、温冷刺激を繰り返した場合の耐久性に優れる塗膜に利用可能なポリシロキサン系樹脂を得られる製造方法を提供することができる。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態について、詳細に説明する。なお、本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意味する。

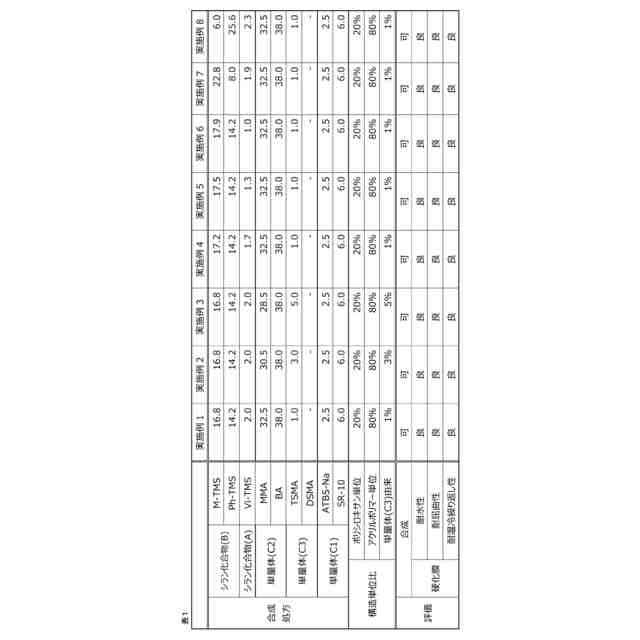

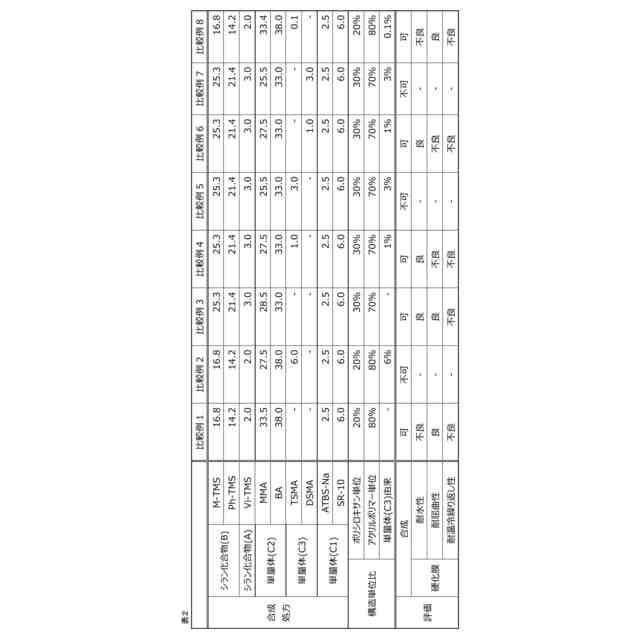

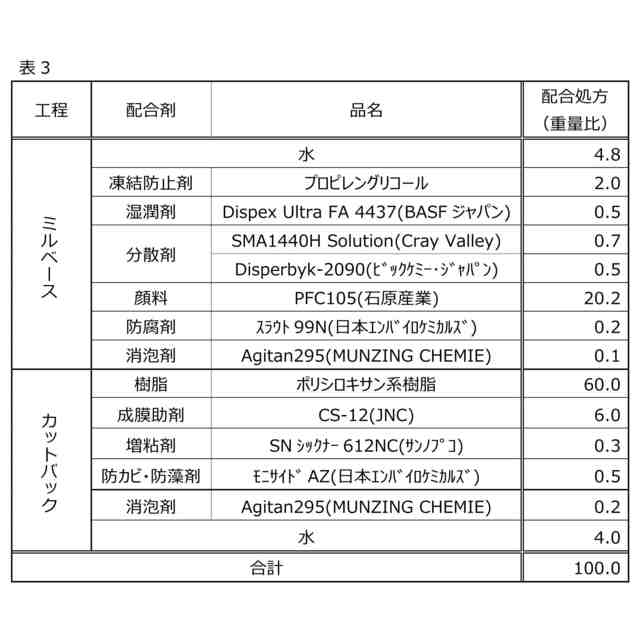

（【００１１】以降は省略されています）

関連特許
