発明の名称電池パック及び制御回路
出願人ミツミ電機株式会社
代理人個人,個人
主分類H01M 10/48 20060101AFI20250825BHJP(基本的電気素子)
要約【課題】本開示は、二次電池における充電状態を推定する技術を提供する。
【解決手段】
二次電池と、前記二次電池に取り付けられたひずみセンサと、制御回路と、を有し、前記ひずみセンサは、前記二次電池の厚みを検出可能であり、前記制御回路は、前記二次電池の厚みの情報とSOC(State Of Charge)の関係から、SOC値を計算する電池パック。
【選択図】図1
特許請求の範囲【請求項１】
二次電池と、
前記二次電池に取り付けられたひずみセンサと、
制御回路と、を有し、
前記ひずみセンサは、前記二次電池の厚みを検出可能であり、
前記制御回路は、前記二次電池の厚みの情報とＳＯＣの関係から、ＳＯＣ値を計算する、
電池パック。
続きを表示（約 930 文字）【請求項２】
前記制御回路は、前記ひずみセンサが、充電中における所定時間ごとに前記二次電池の厚みを測定した結果を時間積算することにより、前記二次電池の累積変化を算出可能である、
請求項１に記載の電池パック。
【請求項３】
記憶部を更に有し、
前記記憶部に前記二次電池と前記二次電池の厚みの累積変化の第１関係が記憶されており、
前記制御回路は、前記二次電池の累積変化から前記第１関係を用いてＳＯＣ値を求める、
請求項２に記載の電池パック。
【請求項４】
前記制御回路は、前記ひずみセンサが第１時間の間の前記二次電池の厚みを測定した結果を平均して、前記二次電池の累積変化の初期値に用いる第１動作を行う、
請求項３に記載の電池パック。
【請求項５】
前記制御回路は、前記二次電池を完全放電した後に前記第１動作を行う、
請求項４に記載の電池パック。
【請求項６】
前記二次電池は、負電極にリン酸鉄を使用したリチウムイオン電池である、
請求項１から請求項５のいずれか一項に記載の電池パック。
【請求項７】
前記制御回路は、前記ＳＯＣ値が第１値以上となった時に、第１信号を発信し、前記第１値は、ＯＣＶとＳＯＣの関係では、ＳＯＣ値が増加してもＯＣＶの変化が小さい領域に位置する
請求項１から請求項６のいずれか一項に記載の電池パック。
【請求項８】
前記二次電池を複数備え、
複数の前記二次電池を束ねるバンドを更に有し、
前記ひずみセンサは前記バンドに取り付けられている、
請求項１から請求項７のいずれか一項に記載の電池パック。
【請求項９】
複数の前記二次電池は、第１方向に並ぶ二次電池群を形成し、
前記バンドは、前記二次電池群の上面及び両側面を固定する、
請求項８に記載の電池パック。
【請求項１０】
前記ひずみセンサは前記上面に配置されている、
請求項９に記載の電池パック。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パック及び制御回路に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、蓄電池の圧力対時間特性を測定する測定部と、蓄電池の電極劣化を判定する電極劣化判定部と、を含む電極劣化判定システムが開示されている。特許文献１には、電極劣化判定システムにおける電極劣化判定部が、蓄電池の電極が劣化していない時に測定部により測定された第１の圧力対時間特性と、測定部により測定された第２の圧力対時間特性とを比較することが開示されている。
【０００３】
特許文献２には、電池と、電池の状態を検出するセンサと、を備える電池パックが開示されている。特許文献２には、電池パックのセンサが、絶縁層と、絶縁層の一方の側にＣｒ混相膜から形成された抵抗体と、を有し、電池の状態を抵抗体の抵抗値の変化として検出することが開示されている。
【０００４】
特許文献３には、二次電池の電圧及び電流の観測値を取得する観測値取得部と、二次電池の充電状態を示すＳＯＣ（ＳｔａｔｅＯｆＣｈａｒｇｅ）値を推定する演算部と、を備える推定装置が開示されている。特許文献３には、推定装置における演算部が、観測値取得部で取得される観測値に基づき、二次電池の等価回路モデルに対してカルマンフィルタを適用した推定演算によって、二次電池の充電状態を示すＳＯＣ値を推定することが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１４７７４８号公報
特開２０２０－０３４５３６号公報
特開２０１８－１５１１７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
二次電池において、充電状態は、例えば、開回路電圧（ＯＣＶ：ＯｐｅｎＣｉｒｃｕｉｔＶｏｌｔａｇｅ）又は電流積分により推定される。
【０００７】
本開示は、二次電池における充電状態を推定する技術を提供する。
【課題を解決するための手段】
【０００８】
本開示の一態様では、二次電池と、前記二次電池に取り付けられたひずみセンサと、制御回路と、を有し、前記ひずみセンサは、前記二次電池の厚みを検出可能であり、前記制御回路は、前記二次電池の厚みの情報とＳＯＣ（ＳｔａｔｅＯｆＣｈａｒｇｅ）の関係から、ＳＯＣ値を計算する電池パックが提供される。
【発明の効果】
【０００９】
本開示によれば、二次電池における充電状態を推定できる。
【図面の簡単な説明】
【００１０】

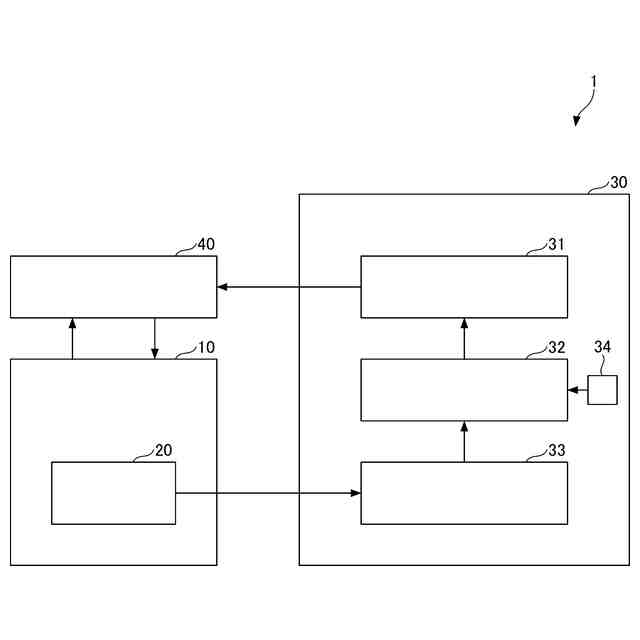

図１は、第１実施形態に係る電池パックの概略の一例を示す図である。

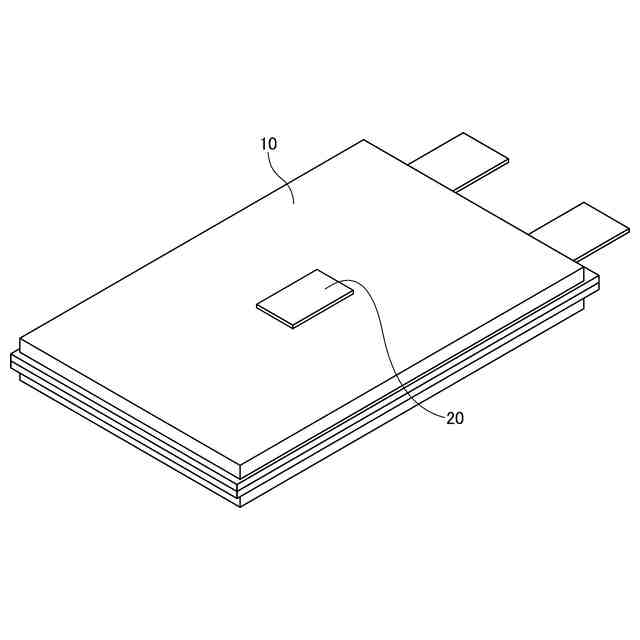

図２は、第１実施形態に係る電池パックにおける二次電池へのひずみセンサの取り付けの例（その１）について説明する図である。
図３は、第１実施形態に係る電池パックにおける二次電池へのひずみセンサの取り付けの例（その２）について説明する図である。

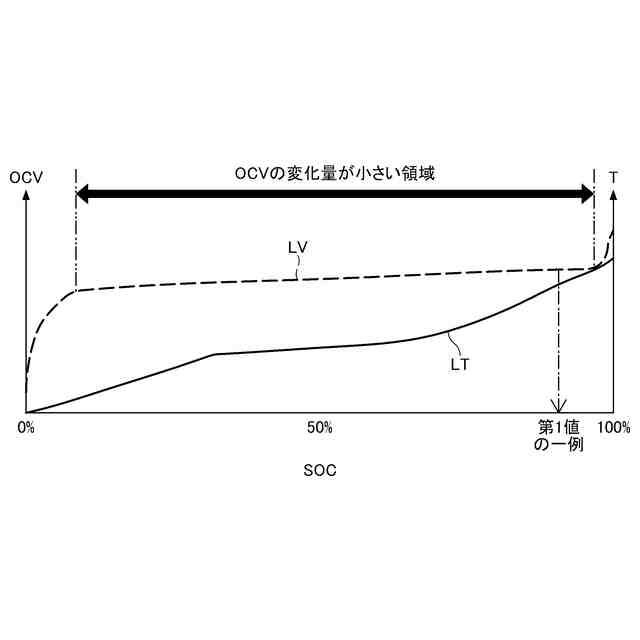

図４は、第１実施形態に係る電池パックにおける二次電池の厚みとＳＯＣとの関係の一例について説明する図（その１）である。
図５は、第１実施形態に係る電池パックにおける処理の一例を説明するフロー図（その１）である。
図６は、第１実施形態に係る電池パックにおける二次電池の厚みとＳＯＣとの関係の一例について説明する図（その２）である。

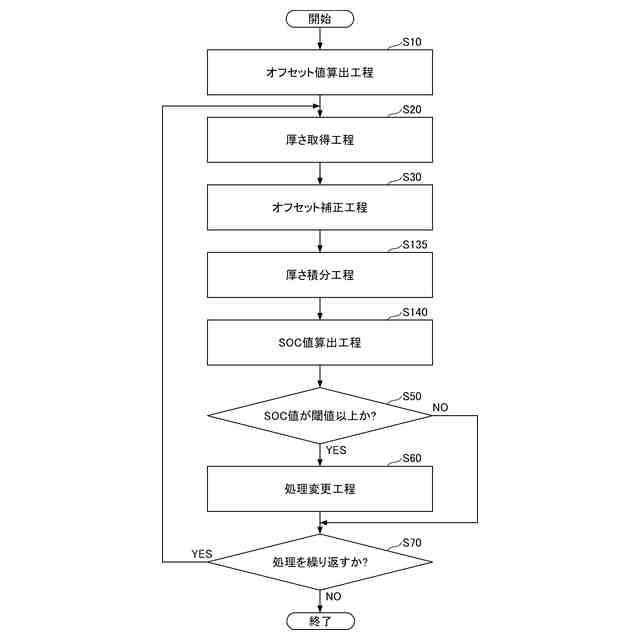

図７は、第１実施形態に係る電池パックにおける処理の一例を説明するフロー図（その２）である。

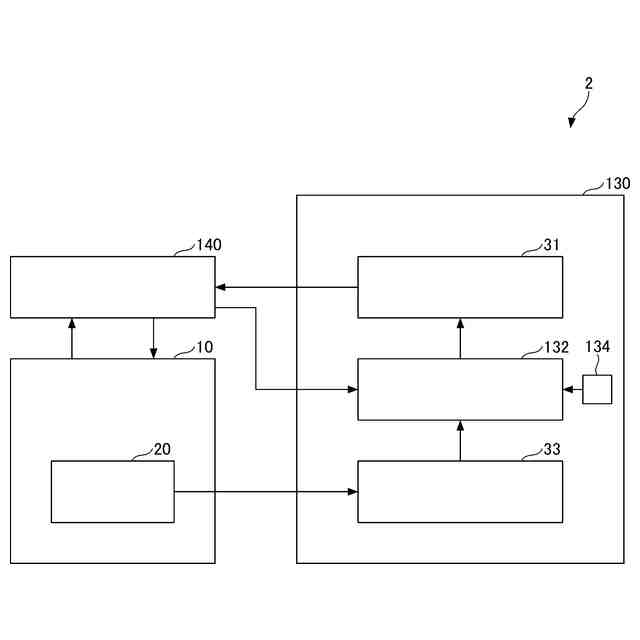

図８は、第２実施形態に係る電池パックの概略の一例を示す図である。

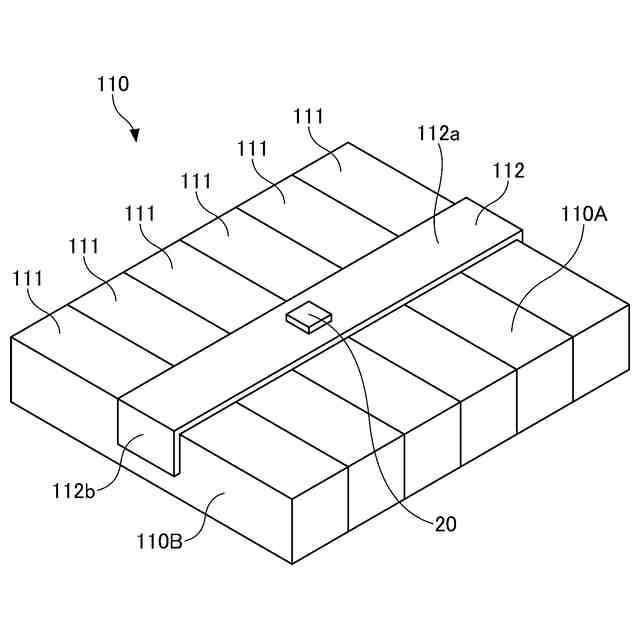

図９は、本実施形態に係る電池パックにおいて複数の二次電池を備える一例について説明する斜視図（その１）である。
図１０は、本実施形態に係る電池パックにおいて複数の二次電池を備える一例について説明する側面図（その１）である。
図１１は、本実施形態に係る電池パックにおいて複数の二次電池を備える一例について説明する斜視図（その２）である。
図１２は、本実施形態に係る電池パックにおいて複数の二次電池を備える一例について説明する側面図（その２）である。

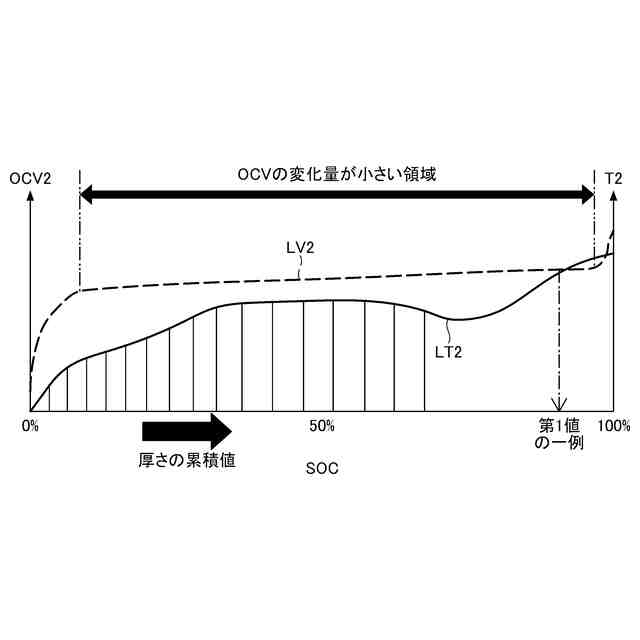

図１３は、本実施形態に係る電池パックにおける二次電池の厚みとＳＯＣとの関係の一例について説明する図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
