公開番号2025127089
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023603
出願日2024-02-20
発明の名称ステータおよびモータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 3/34 20060101AFI20250825BHJP(電力の発電,変換,配電)
要約【課題】ステータコアに対してインシュレータを正確に位置決めする。
【解決手段】本発明のステータ200は、磁性体210、インシュレータ300、コイル400を備え、磁性体は磁極部230とリング220とスポーク250とを備え、スポークは第1の端部251と、第2の端部252と、第1の端部と第2の端部との間にある側部253とを備え、インシュレータは第1の端部を覆う第1のプレート310と、第2の端部を覆う第2のプレート360とを備え、周方向において、第1のプレートの幅w1および第2のプレートの幅w1は、スポークの幅w2よりも大きく、コイル400を形成する導線401はスポークに巻き回され、スポークの側部253は導線と対向し、第1のプレート310は、径方向において、磁極部の側面を覆う第1の被覆部321を有し、第2のプレート360は、径方向において、磁極部の側面を覆う第2の被覆部335を有する。
【選択図】図2
特許請求の範囲【請求項１】
磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、
前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、
前記スポークは、回転軸方向における一方側に設けられた第１の端部と、前記回転軸方向における他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、
前記インシュレータは、前記スポークの前記第１の端部を覆う第１のプレートと、前記第２の端部を覆う第２のプレートと、を備え、
周方向において、前記第１のプレートの幅および前記第２のプレートの幅は、前記スポークの幅よりも大きく、
前記コイルを形成する導線は、前記スポークに巻き回されており、
前記スポークの側部は、前記導線と対向しており、
前記第１のプレートは、径方向において、前記磁極部の側面を覆う第１の被覆部を有し、
前記第２のプレートは、径方向において、前記磁極部の側面を覆う第２の被覆部を有する、
ステータ。
続きを表示（約 760 文字）【請求項２】
前記第１の被覆部および前記第２の被覆部は、前記磁極部における前記リング側の内周面を覆う、
請求項１に記載のステータ。
【請求項３】
前記第１の被覆部および前記第２の被覆部は、回転軸方向において、離れている、
請求項１に記載のステータ。
【請求項４】
前記第１のプレートおよび前記第２のプレートは、前記スポークの側部に対して露出している、
請求項１乃至３の何れか一項に記載のステータ。
【請求項５】
前記第１のプレートおよび前記第２のプレートは、前記リングを覆う環状のプレートを有し、
前記環状のプレートは、前記リングの外周面を覆う部分を有する、
請求項１乃至４の何れか一項に記載のステータ。
【請求項６】
前記第１のプレートの側面には、回転軸方向に延在する複数の凹部または複数の凸部が形成されている、
請求項１乃至５の何れか一項に記載のステータ。
【請求項７】
回転軸方向において、前記第１のプレート一方の端面には、周方向に延在する複数の凹部または複数の凸部が形成されている、
請求項１乃至６の何れか一項に記載のステータ。
【請求項８】
前記第１のプレートの一方の端面は、曲面である、
請求項１乃至７の何れか一項に記載のステータ。
【請求項９】
前記第１のプレートは、平板形状を有している、
請求項１乃至８の何れか一項に記載のステータ。
【請求項１０】
前記第１のプレートは、曲げ剛性を有している、
請求項１乃至９の何れか一項に記載のステータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータおよびモータに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、モータを構成するステータにおいては、内周側に設けられた環状体からなるリングと、外周側の先端部に設けられた磁極部と、リングと磁極部とを繋ぎ当該リングから放射状に磁極部に向かって延びるスポークとを有している。
【０００３】
この種のステータとして、インシュレータが軸方向壁部とこれより薄い絶縁シートからなる周方向壁部とを一体に備えることにより、スロット内のコイル占積率の向上を図ると共にコイルをインシュレータに巻回した状態でステータのティースに組み付けることができる回転電機ステータが提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－４６８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の回転電機ステータにおいては、予めコイルをインシュレータに巻回した状態でステータのティースに組み付けることはできるが、磁性体であるステータコアに対してインシュレータを正確に位置決めして取り付けることは開示されていない。
【０００６】
そこで本発明においては、磁性体であるステータコアに対してインシュレータを正確に位置決めして取り付け得るステータ、および、そのステータを用いたモータを提供することを課題の一例とする。
【課題を解決するための手段】
【０００７】
本発明のステータは、磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、前記スポークは、回転軸方向における一方側に設けられた第１の端部と、前記回転軸方向における他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、前記インシュレータは、前記スポークの前記第１の端部を覆う第１のプレートと、前記第２の端部を覆う第２のプレートと、を備え、周方向において、前記第１のプレートの幅および前記第２のプレートの幅は、前記スポークの幅よりも大きく、前記コイルを形成する導線は、前記スポークに巻き回されており、前記スポークの側部は、前記導線と対向しており、前記第１のプレートは、径方向において、前記磁極部の側面を覆う第１の被覆部を有し、前記第２のプレートは、径方向において、前記磁極部の側面を覆う第２の被覆部を有する。
【図面の簡単な説明】
【０００８】

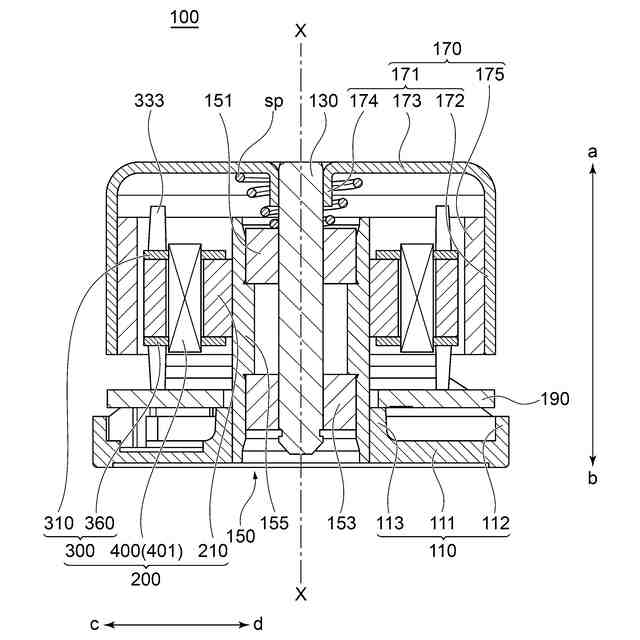

本発明の一例である第１の実施の形態にかかるステータを備えたモータの全体構成を示す縦断面図である。

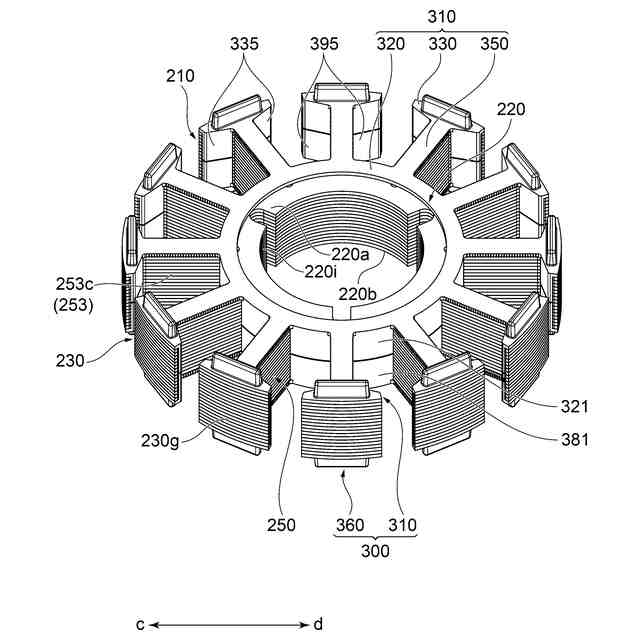

本発明の一例である第１の実施の形態にかかるステータコアにインシュレータが取り付けられた状態（コイルの導線は巻回されていない）を示す斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアおよびインシュレータの構成を示す分解斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアを斜め上側から見た場合の全体構成を示す斜視図である。

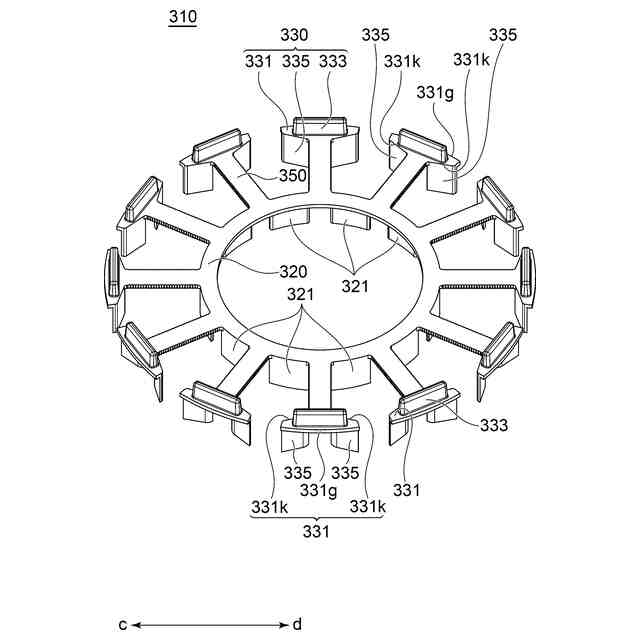

本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを斜め上側から見た場合の全体構成を示す斜視図である。

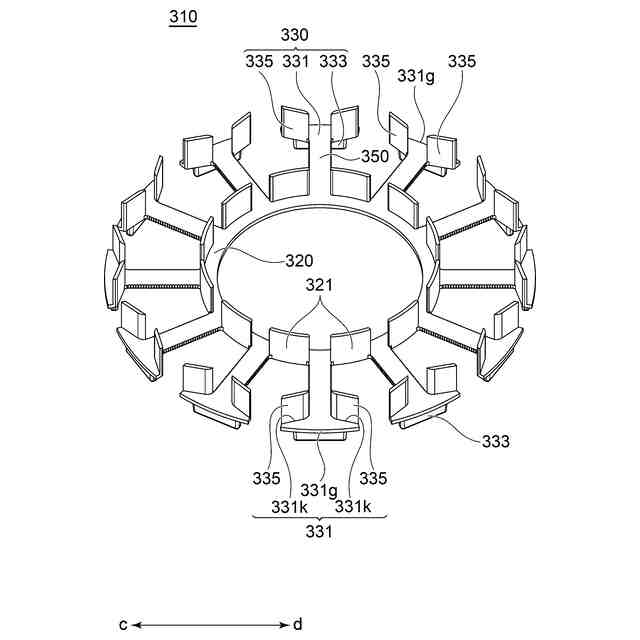

本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを上下反転した場合の全体構成を示す斜視図である。

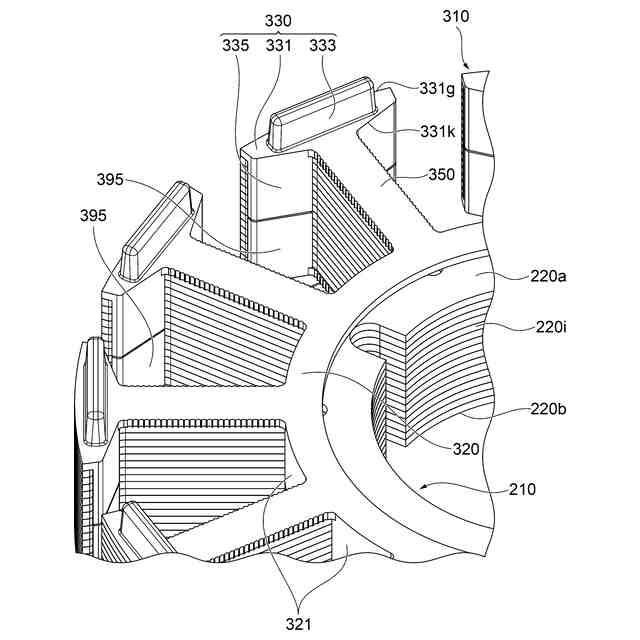

本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートおよび下側プレートがステータコアに取り付けられた状態（１）を示す部分拡大斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートおよび下側プレートがステータコアに取り付けられた状態（２）を示す部分拡大斜視図である。

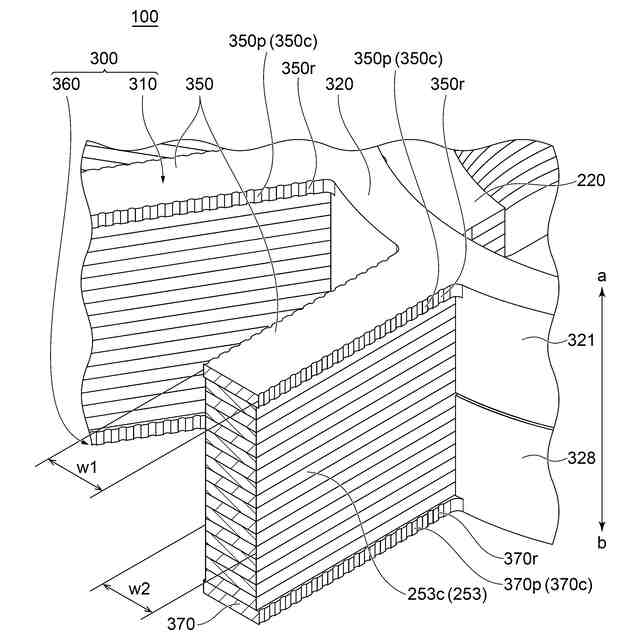

本発明の一例である第１の実施の形態にかかるインシュレータおよびステータコアのスポークの構成を示す部分拡大斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートおよび下側プレートを介してコイルの導線が巻回されたときのスポークの側面と導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータおよびステータコアのスポークの構成を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータの上側プレートおよび下側プレートを介してコイルの導線が巻回されたときのスポークの側面と導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第３の実施の形態にかかるインシュレータの構成を示す部分拡大斜視図である。
本発明の一例である第３の実施の形態にかかるインシュレータの形状を示す部分拡大断面図である。
【発明を実施するための形態】
【０００９】
＜実施の形態＞
以下、本発明の一例である第１の実施の形態乃至第３の実施の形態について図面を参照しながら説明する。
【００１０】
図１は、本発明の一例である第１の実施の形態にかかるステータ２００を備えたモータ１００の全体構成を示す縦断面図である。図２は、本発明の一例である第１の実施の形態にかかるステータコア２１０にインシュレータ３００が取り付けられた状態（コイル４００の導線４０１は巻回されていない）を示す斜視図である。図３は、本発明の一例である第１の実施の形態にかかるステータコア２１０およびインシュレータ３００の構成を示す分解斜視図である。
（【００１１】以降は省略されています）
