公開番号2025127090
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023604
出願日2024-02-20
発明の名称ステータおよびモータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 3/34 20060101AFI20250825BHJP(電力の発電,変換,配電)
要約【課題】コイルの導線をインシュレータに巻き回す際の巻き崩れを防止する。
【解決手段】本発明は、磁性体210と磁性体を覆うインシュレータ300とコイル400とを有するステータ200であって、磁性体は、磁極部230とリング220とスポーク250とを備え、スポークは回転軸X方向において、一方側に設けられた第1の端部251と、他方側に設けられた第2の端部252と、第1の端部と第2の端部との間にある側部253とを備え、インシュレータはスポークの第1の端部を覆う第1のプレート310と、第2の端部を覆う第2のプレート360とを備え、周方向において、第1のプレートの幅w1および第2のプレートの幅w1は、スポークの幅w2よりも大きく、コイルを形成する導線はスポークに巻き回されており、スポークの側部は導線と対向しており、第1のプレートの上端面は、湾曲面である。
【選択図】図8
特許請求の範囲【請求項１】
磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、
前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、
前記スポークは、回転軸方向において、一方側に設けられた第１の端部と、他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、
前記インシュレータは、前記スポークの前記第１の端部を覆う第１のプレートと、前記第２の端部を覆う第２のプレートと、を備え、
周方向において、前記第１のプレートの幅および前記第２のプレートの幅は、前記スポークの幅よりも大きく、
前記コイルを形成する導線は、前記スポークに巻き回されており、
前記スポークの前記側部は、前記導線と対向しており、
前記第１のプレートの上端面は、湾曲面である、
ステータ。
続きを表示（約 970 文字）【請求項２】
前記湾曲面は、曲面と、当該曲面に接続した側面で形成されている、
請求項１に記載のステータ。
【請求項３】
周方向において、前記曲面の長さは、前記側面の長さよりも大きい、
請求項２に記載のステータ。
【請求項４】
前記第１のプレートの上端面は、前記湾曲面と、当該湾曲面と接続され前記回転軸方向に延びる側端面とを有する、
請求項１に記載のステータ。
【請求項５】
前記第１のプレートの側面には、回転軸方向に延在する複数の凹部または複数の凸部が形成されている、
請求項１に記載のステータ。
【請求項６】
回転軸方向において、前記一方側に設けられた前記第１のプレートの端面には、周方向に延在する複数の凹部または複数の凸部が形成されている、
請求項１または２に記載のステータ。
【請求項７】
前記第１のプレートは、平板形状を有している、
請求項１乃至３の何れか一項に記載のステータ。
【請求項８】
前記第１のプレートは、曲げ剛性を有している、
請求項１乃至４の何れか一項に記載のステータ。
【請求項９】
ステータと、
前記ステータと対向するロータと、
を備え、
前記ステータは、
磁性体と、前記磁性体を覆うインシュレータと、コイルと、を有し、
前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、
前記スポークは、回転軸方向において、一方側に設けられた第１の端部と、他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、
前記インシュレータは、前記スポークの前記第１の端部を覆う第１のプレートと、前記第２の端部を覆う第２のプレートと、を備え、
周方向において、前記第１のプレートおよび前記第２のプレートの幅は、前記スポークの幅よりも大きく、
前記コイルを形成する導線は、前記スポークに巻き回されており、
前記スポークの側部は、前記導線と対向しており、
前記第１のプレートの上端面は、湾曲面である、
モータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータおよびモータに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、モータを構成するステータにおいては、所定のピッチで間欠配置された磁極部に対しインシュレータを介してコイルを巻回しているが、駆動電流によりコイルが発熱したときの熱をモータの外部に放出することが求められている。
【０００３】
このためモータでは、磁極部の上部および下部を上角カバーおよび下角カバーによって覆い、磁極部と上角カバーおよび下角カバーとの間に樹脂部を介在させることにより、コイルの導線から磁極部への熱伝達経路を確保し、モータの熱を効率良く放熱するものが提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－６６３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のモータにおいては、磁極部を覆うインシュレータ（上角カバーおよび下角カバー）と磁極部との間の樹脂を介して効率的に放熱することができるが、インシュレータに対するコイル（導線）の巻き乱れや、巻き膨れ等の巻き崩れが生じるおそれがあった。
そこで本発明においては、巻き崩れの発生を抑止できるステータ、および、そのステータを用いたモータを提供することを課題の一例とする。
【課題を解決するための手段】
【０００６】
本発明は、磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、前記スポークは、回転軸方向において、一方側に設けられた第１の端部と、他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、前記インシュレータは、前記スポークの前記第１の端部を覆う第１のプレートと、前記第２の端部を覆う第２のプレートと、を備え、周方向において、前記第１のプレートの幅および前記第２のプレートの幅は、前記スポークの幅よりも大きく、前記コイルを形成する導線は、前記スポークに巻き回されており、前記スポークの前記側部は、前記導線と対向しており、前記第１のプレートの上端面は、湾曲面である。
【図面の簡単な説明】
【０００７】
本発明の一例である第１の実施の形態にかかるステータを備えたモータの全体構成を示す縦断面図である。

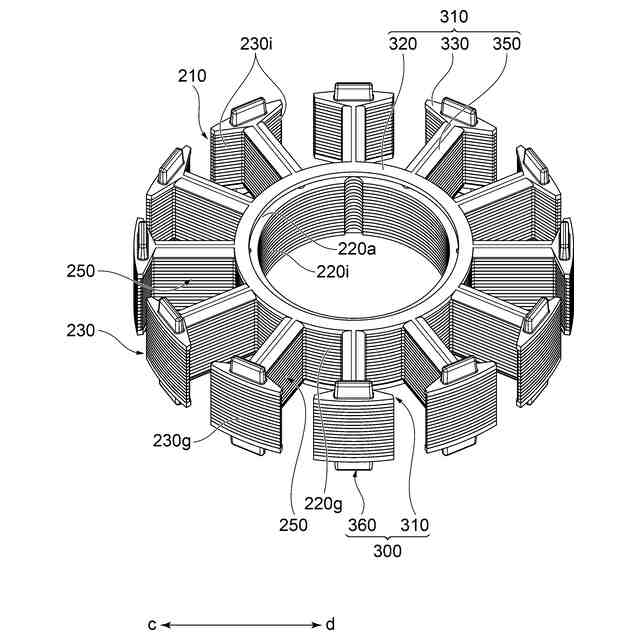

本発明の一例である第１の実施の形態にかかるステータコアにインシュレータが取り付けられた状態（コイルの導線は巻回されていない）を示す斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアおよびインシュレータの構成を示す分解斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアを斜め上側から見た場合の全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを斜め上側から見た場合の全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを上下反転した場合の全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートの形状を示す部分拡大断面図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートにおける上側矩形状プレートの構成を示す部分拡大斜視図である。

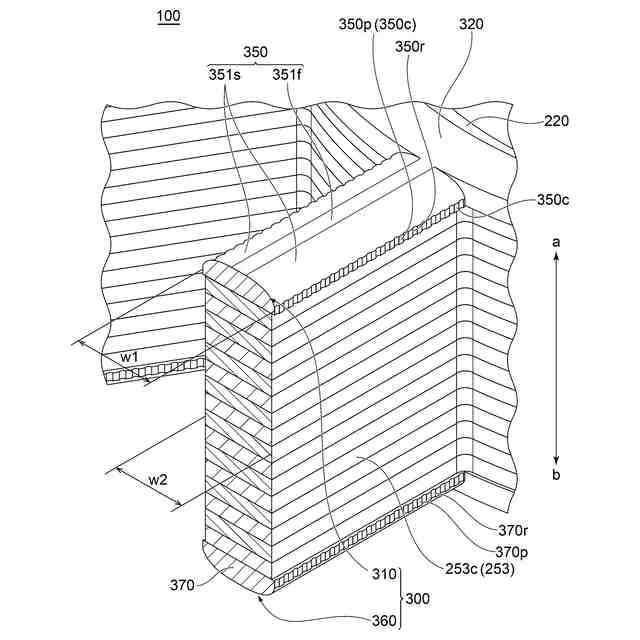

本発明の一例である第１の実施の形態にかかる上側矩形状プレートを介してステータコアのスポークにコイルの導線が巻回されたときの当該スポークと導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータの上側矩形状プレートの構成を示す部分拡大斜視図である。

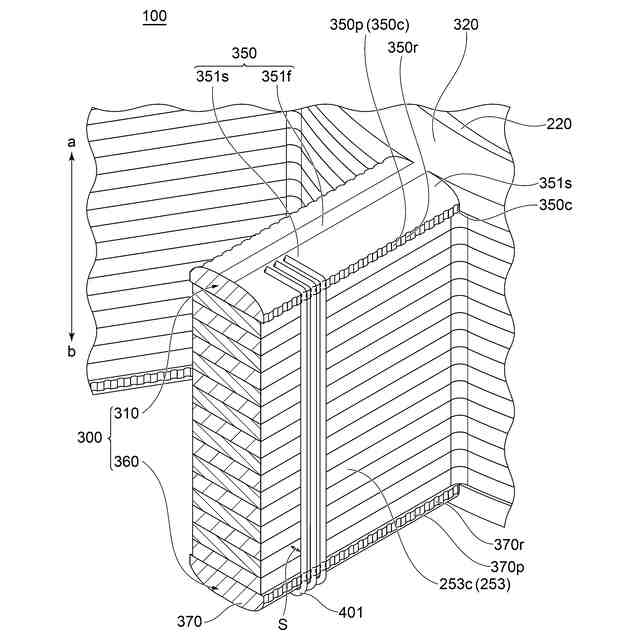

本発明の一例である第２の実施の形態にかかる上側矩形状プレートを介してステータコアのスポークにコイルの導線が巻回されたときの当該スポークと導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
【発明を実施するための形態】
【０００８】
＜実施の形態＞
以下、本発明の一例である第１の実施の形態および第２の実施の形態について図面を参照しながら説明する。
【０００９】

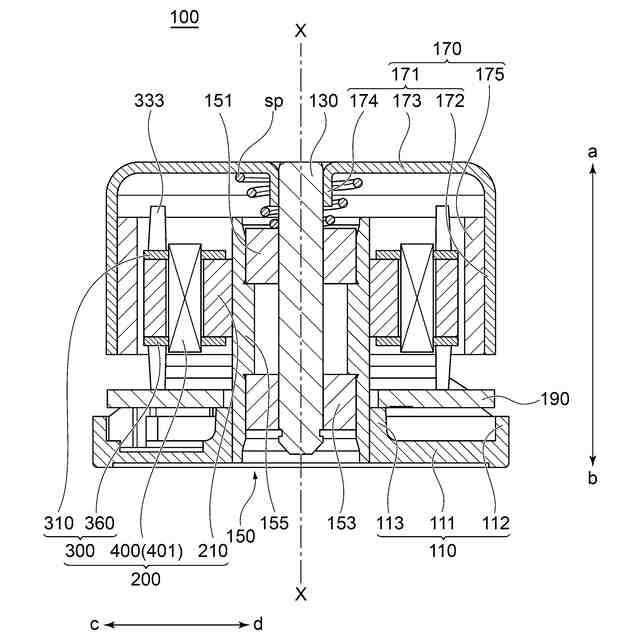

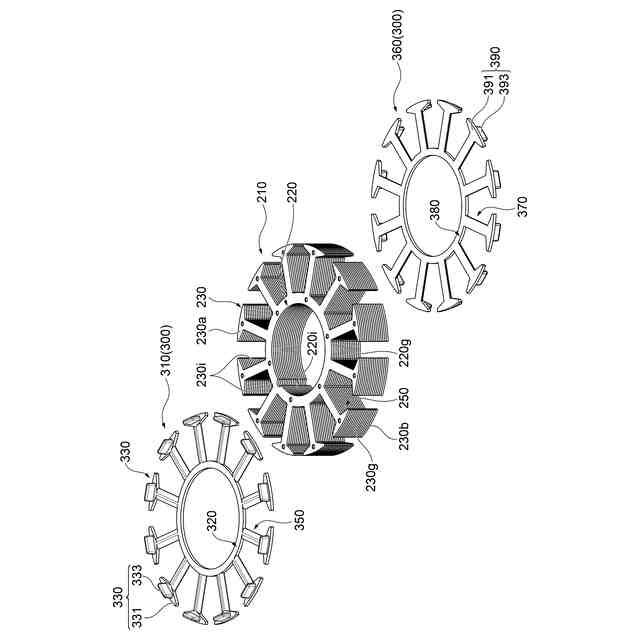

図１は、本発明の一例である第１の実施の形態にかかるステータ２００を備えたモータ１００の全体構成を示す縦断面図である。図２は、本発明の一例である第１の実施の形態にかかるステータコア２１０にインシュレータ３００が取り付けられた状態（コイル４００の導線４０１は巻回されていない）を示す斜視図である。図３は、本発明の一例である第１の実施の形態にかかるステータコア２１０およびインシュレータ３００の構成を示す分解斜視図である。
【００１０】

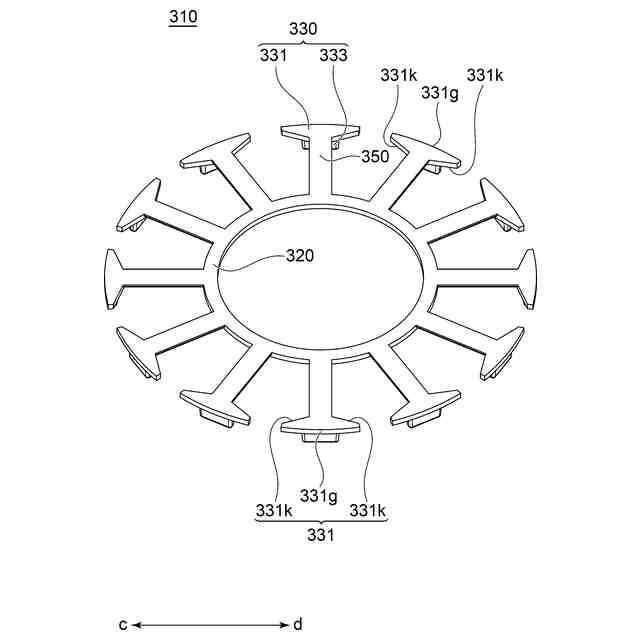

図４は、本発明の一例である第１の実施の形態にかかるステータコア２１０を斜め上側から見た場合の全体構成を示す斜視図である。図５は、本発明の一例である第１の実施の形態にかかるインシュレータ３００の上側プレート３１０を斜め上側から見た場合の全体構成を示す斜視図である。図６は、本発明の一例である第１の実施の形態にかかるインシュレータ３００の上側プレート３１０を上下反転した場合の全体構成を示す斜視図である。
（【００１１】以降は省略されています）
