公開番号2025127088
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023602
出願日2024-02-20
発明の名称ステータおよびモータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 3/34 20060101AFI20250825BHJP(電力の発電,変換,配電)
要約【課題】コイルの巻回空間を広げてモータの出力を向上させる。

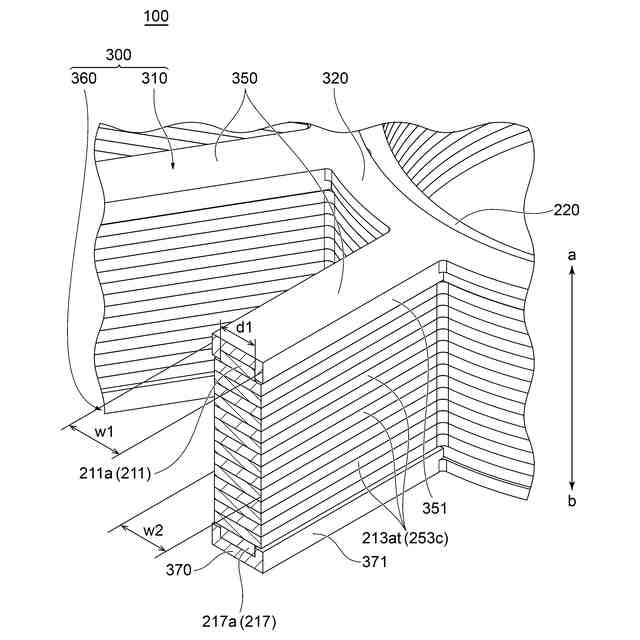

【解決手段】ステータ200は、磁性体210とインシュレータ300とコイル400とを備え、磁性体210は、磁極部230と、リング220と、磁極部230とリングとを繋ぐスポーク250とを備え、スポーク250は、回転軸X方向における端部211aおよび側部253を備え、インシュレータ300は、スポーク250の端部を覆うプレート350とを備え、周方向において、プレート350の幅w1は、スポーク250の幅w2よりも大きく、コイル400の導線401はスポーク250に巻き回されており、スポーク250の側部253は導線401と対向しており、周方向において、スポーク250の端部211aは、スポーク250の他の部分213aの幅w3よりも小さく、プレート350はスポーク250の端部211aと嵌合している。
【選択図】図9
特許請求の範囲【請求項１】
磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、
前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、
前記スポークは、回転軸方向における端部および側部を備え、
前記インシュレータは、前記スポークの端部を覆うプレートと、を備え、
周方向において、前記プレートの幅は、前記スポークの幅よりも大きく、
前記コイルを形成する導線は、前記スポークに巻き回されており、
前記スポークの側部は、前記導線と対向しており、
周方向において、前記スポークの端部は、当該スポークの他の部分の幅よりも小さく、
前記プレートは、前記スポークの端部と嵌合している、
ステータ。
続きを表示（約 800 文字）【請求項２】
前記プレートは、前記スポークの端部を収容している、
請求項１に記載のステータ。
【請求項３】
前記プレートを第１のプレートとし、前記スポークの端部を第１の端部として、
前記スポークは、回転軸方向において、第１の端部としての前記端部と、第２の端部を有し、
前記インシュレータは、第１のプレートとしての前記プレートと、前記スポークの第２の端部を覆う第２のプレートと、を有し、
前記第２のプレートは、前記第２の端部と嵌合している、
請求項１または２に記載のステータ。
【請求項４】
前記第２のプレートは、前記第２の端部を収容している、
請求項３に記載のステータ。
【請求項５】
前記プレートは、前記スポークの端部の側面と接触している
請求項１または２に記載のステータ。
【請求項６】
前記第１のプレートの側面には、回転軸方向に延在する複数の凹部または複数の凸部が形成されている、
請求項３乃至５の何れか一項に記載のステータ。
【請求項７】
前記第１のプレートの端面には、周方向に延在する複数の凹部または複数の凸部が形成されている、
請求項３乃至６の何れか一項に記載のステータ。
【請求項８】
径方向において、前記第１のプレートの端面は、湾曲した面である、
請求項３乃至７の何れか一項に記載のステータ。
【請求項９】
前記第１のプレートは、平板形状を有している、
請求項３乃至８の何れか一項に記載のステータ。
【請求項１０】
前記第１のプレートは、曲げ剛性を有している、
請求項３乃至９の何れか一項に記載のステータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータおよびモータに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、モータを構成するステータにおいては、所定のピッチで間欠配置されたティースに対しインシュレータを介してコイルを巻回しているが、駆動電流によりコイルの熱をモータの外部に放出することが求められている。
【０００３】
このためモータでは、ティースの上部および下部を上角カバーおよび下角カバーによって覆い、ティースと上角カバーおよび下角カバーとの間に樹脂部を介在させることにより、コイルの導線からティースへの熱伝達経路を確保し、モータの熱を効率良く放熱するものが提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－６６３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のモータにおいては、コイルの導線の周りを樹脂部および上角カバーおよび下角カバーによって覆うため、コイルの導線を巻回する巻回空間が狭められてしまい、モータの出力を向上させる場合には適さない。
そこで本発明においては、コイルの導線を巻回す空間を広げられるステータ、および、そのステータを用いたモータを提供することを課題の一例とする。
【課題を解決するための手段】
【０００６】
本発明のステータは、磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、前記スポークは、回転軸方向における端部および側部を備え、前記インシュレータは、前記スポークの前記端部を覆うプレートと、を備え、周方向において、前記プレートの幅は、前記スポークの幅よりも大きく、前記コイルを形成する導線は、前記スポークに巻き回されており、前記スポークの側部は、前記導線と対向しており、周方向において、前記スポークの端部は、当該スポークの他の部分よりもの幅よりも小さく、前記プレートは、前記スポークの端部と嵌合している。
【図面の簡単な説明】
【０００７】
本発明の一例である第１の実施の形態にかかるステータを備えたモータの全体構成を示す縦断面図である。

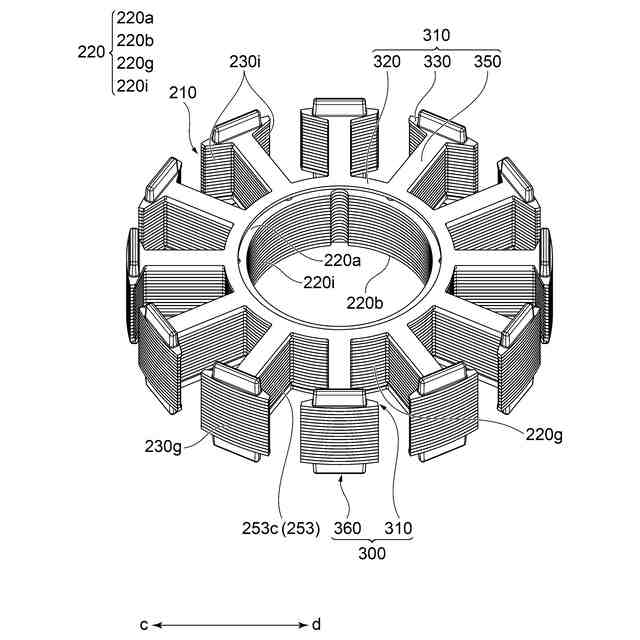

本発明の一例である第１の実施の形態にかかるステータコアにインシュレータが取り付けられた状態（コイルの導線は巻回されていない）を示す斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアおよびインシュレータの構成を示す分解斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアを斜め上側から見た場合の全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアの構成を示す部分拡大斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアのスポークの構成を示す部分拡大斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを斜め上側から見た場合の全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを上下反転した場合の全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートがステータコアに取り付けられた状態を示す部分拡大斜視図である。
本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートおよび下側プレートを介してステータコアのスポークにコイルの導線が巻回されたときの当該スポークと導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータの構成を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータの上側プレートおよび下側プレートを介してステータコアのスポークにコイルの導線が巻回されたときの当該スポークと導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第３の実施の形態にかかるインシュレータの構成を示す部分拡大斜視図である。
本発明の一例である第３の実施の形態にかかるインシュレータの形状およびコイルの導線が巻回された状態を示す部分拡大斜視図である。
本発明の一例である第４の実施の形態にかかるインシュレータの形状を示す部分拡大斜視図である。
本発明の一例である第４の実施の形態にかかるインシュレータの形状を示す部分拡大断面図である。
【発明を実施するための形態】
【０００８】
＜実施の形態＞
以下、本発明の一例である第１の実施の形態乃至第４の実施の形態について図面を参照しながら順番に説明する。
【０００９】
図１は、本発明の一例である第１の実施の形態にかかるステータ２００を備えたモータ１００の全体構成を示す縦断面図である。図２は、本発明の一例である第１の実施の形態にかかるステータコア２１０にインシュレータ３００が取り付けられた状態（コイル４００の導線４０１は巻回されていない）を示す斜視図である。図３は、本発明の一例である第１の実施の形態にかかるステータコア２１０およびインシュレータ３００の構成を示す分解斜視図である。
【００１０】
図４は、本発明の一例である第１の実施の形態にかかるステータコア２１０を斜め上側から見た場合の全体構成を示す斜視図である。図５は、本発明の一例である第１の実施の形態にかかるステータコア２１０の構成を示す部分拡大斜視図である。図６は、本発明の一例である第１の実施の形態にかかるステータコア２１０のスポーク２１１ａの構成を示す部分拡大斜視図である。
（【００１１】以降は省略されています）
