公開番号2025127086
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023600
出願日2024-02-20
発明の名称ステータおよびモータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 3/34 20060101AFI20250825BHJP(電力の発電,変換,配電)
要約【課題】導線の巻回エリアを増大させ得るステータ及びモータを提供する。
【解決手段】本発明のステータ200では、磁性体210とインシュレータ300とコイル400とを備え、磁性体は、磁極部230とリング220とスポーク250とを備え、スポークは、回転軸方向において、一方及び他方に設けられた第1の端部251、第2の端部252、及び、側部253、を備え、インシュレータは、第1の端部を覆う第1のプレート310、第2の端部を覆う第2のプレート360、リングを覆う上側環状のプレート320と、を備え、周方向において、第1のプレート及び第2のプレートにおける幅w1は、スポークの周方向の幅w2よりも大きく、コイルの導線はスポークに巻回され、スポークの側部は導線と対向し、第1のプレートの側面には、回転軸方向に延在する複数の凹部350rまたは凸部350pが形成されている。
【選択図】図6
特許請求の範囲【請求項１】
磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、
前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、
前記スポークは、回転軸方向において、一方側に設けられた第１の端部と、他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、
前記インシュレータは、前記スポークの第１の端部を覆う第１のプレートと、前記スポークの第２の端部を覆う第２のプレートと、前記リングを覆う環状のプレートと、を備え、
周方向において、前記第１のプレート及び前記第２のプレートにおける幅は、前記スポークの幅よりも大きく、
前記コイルを形成する導線は、前記スポークに巻き回されており、
前記スポークの側部は、前記導線と対向しており、
前記第１のプレートの側面には、回転軸方向に延在する複数の凹部または複数の凸部が形成されている、
ステータ。
続きを表示（約 1,100 文字）【請求項２】
前記環状のプレートは、前記第１のプレート側に配置される第１の環状のプレートと、前記第２のプレート側に配置される第２の環状のプレートとを備え、
径方向において、前記第１のプレートと前記第１の環状のプレートが連続しており、
径方向において、前記第２のプレートと前記第２の環状のプレートが連続している、
請求項１に記載のステータ。
【請求項３】
前記第１のプレートにおける一方側の端面には、周方向に延在する複数の凹部または複数の凸部が形成されている、
請求項１または２に記載のステータ。
【請求項４】
前記第１のプレートにおける前記端面は、曲面である、
請求項３に記載のステータ。
【請求項５】
前記第１のプレートは、平板形状を有している、
請求項１乃至３の何れか一項に記載のステータ。
【請求項６】
前記第１のプレートは、曲げ剛性を有している、
請求項１乃至５の何れか一項に記載のステータ。
【請求項７】
ステータと、
前記ステータと対向するロータと、
を備え、
前記ステータは、
磁性体と、前記磁性体を覆うインシュレータと、コイルと、を有し、
前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、
前記スポークは、回転軸方向において、一方側に設けられた第１の端部と、他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、
前記インシュレータは、前記スポークの前記第１の端部を覆う第１のプレートと、前記スポークの前記第２の端部を覆う第２のプレートと、前記リングを覆う環状のプレートと、を備え、
周方向において、前記第１のプレート及び前記第２のプレートにおける幅は、前記スポークの幅よりも大きく、
前記コイルを形成する導線は、前記スポークに巻き回されており、
前記スポークの側部は、前記導線と対向しており、
前記第１のプレートの側面には、回転軸方向に延在する複数の凹部または複数の凸部が形成されている、
モータ。
【請求項８】
前記環状のプレートは、前記第１のプレート側に配置される第１の環状のプレートと、前記第２のプレート側に配置される第２の環状のプレートとを備え、
径方向において、前記第１のプレートと前記第１の環状のプレートが連続しており、
径方向において、前記第２のプレートと前記第２の環状のプレートが連続している、
請求項７に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータおよびモータに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、モータを構成するステータにおいては、内周側に設けられた環状体からなるリングと、外周側の先端部に設けられた磁極部と、リングと磁極部とを繋ぎ当該リングから放射状に磁極部に向かって延びるスポークとを有している。
【０００３】
ステータでは、スポークとコイルの導線との間の絶縁性を確保するため、当該スポークに対してインシュレータを取り付け、そのインシュレータを介してコイルの導線が巻回されている。また、軸方向に分割した２つのインシュレータを介してコイルの導線を巻回し、絶縁性を向上する回転電機ステータが提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１１６２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の回転電機ステータにおいては、インシュレータの径方向に波形部を設けたことによる厚さの増加分だけコイルの導線の巻数や巻回空間が低減してしまうため、モータを出力向上させる場合には適さない。
【０００６】
そこで本発明においては、コイルの巻回数またはコイルによって占められる空間を増大させ得るステータ、及び、そのステータを用いたモータを提供することを課題の一例とする。
【課題を解決するための手段】
【０００７】
本発明のステータにおいては、磁性体と、前記磁性体を覆うインシュレータと、コイルと、を備え、前記磁性体は、磁極部と、リングと、前記磁極部と前記リングとを繋ぐスポークとを備え、前記スポークは、回転軸方向において、一方側に設けられた第１の端部と、他方側に設けられた第２の端部と、前記第１の端部と前記第２の端部との間にある側部と、を備え、前記インシュレータは、前記スポークの第１の端部を覆う第１のプレートと、前記スポークの第２の端部を覆う第２のプレートと、前記リングを覆う環状のプレートと、を備え、周方向において、前記第１のプレート及び前記第２のプレートにおける幅は、前記スポークの幅よりも大きく、前記コイルを形成する導線は、前記スポークに巻き回されており、前記スポークの側部は、前記導線と対向しており、前記第１のプレートの側面には、回転軸方向に延在する複数の凹部または複数の凸部が形成されている。
【図面の簡単な説明】
【０００８】
本発明の一例である第１の実施の形態にかかるステータを備えたモータの全体構成を示す縦断面図である。
本発明の一例である第１の実施の形態にかかるステータコアの全体構成を示す斜視図である。
本発明の一例である第１の実施の形態にかかるステータコアにインシュレータが取り付けられた状態（コイルの導線は巻回されていない）を示す斜視図である。

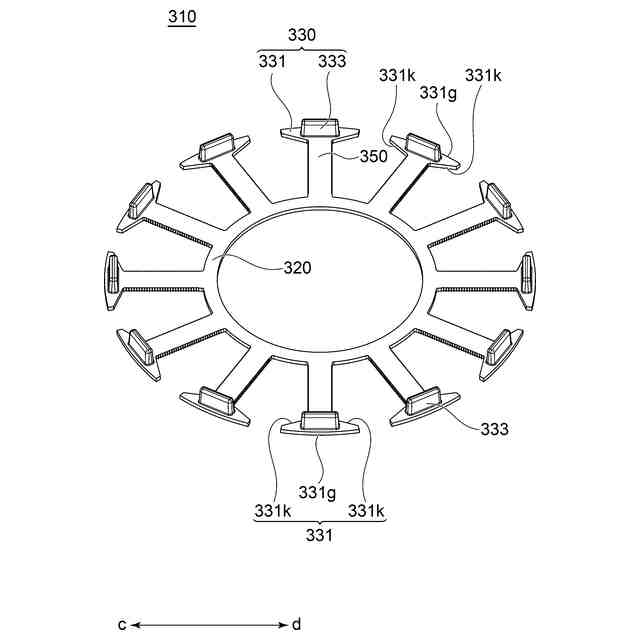

本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを斜め上側から見た場合の全体構成を示す斜視図である。

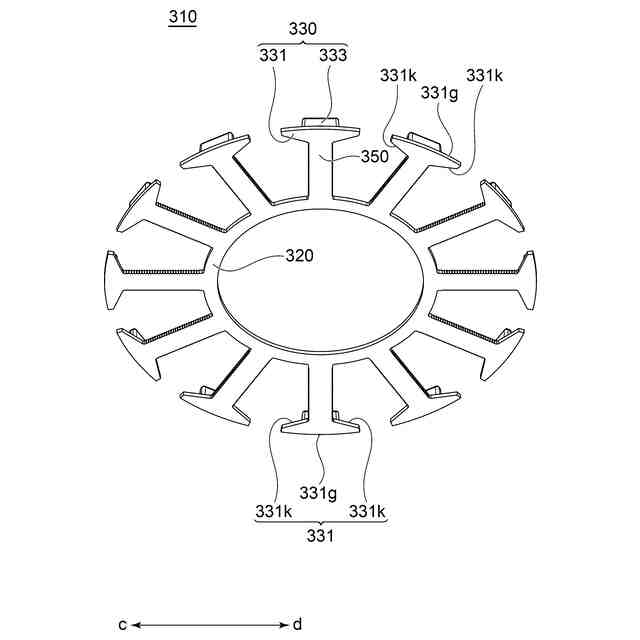

本発明の一例である第１の実施の形態にかかるインシュレータの上側プレートを斜め下側から見た場合の全体構成を示す斜視図である。

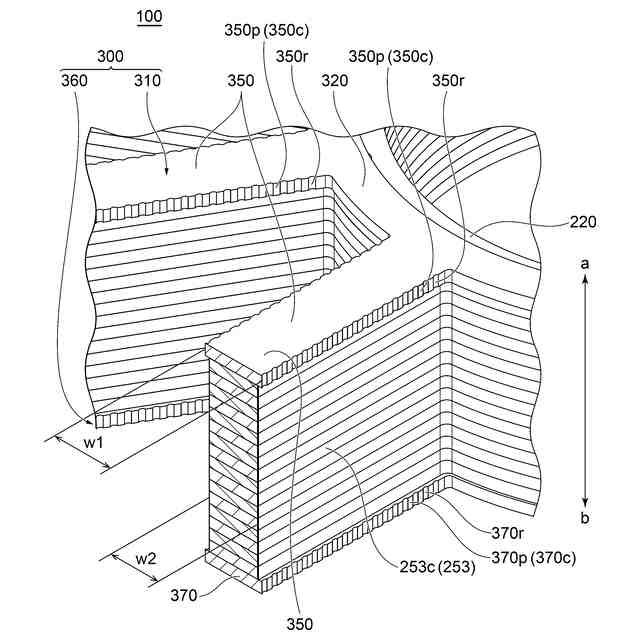

本発明の一例である第１の実施の形態にかかるインシュレータ及びステータコアのスポークの構成を示す部分拡大斜視図である。

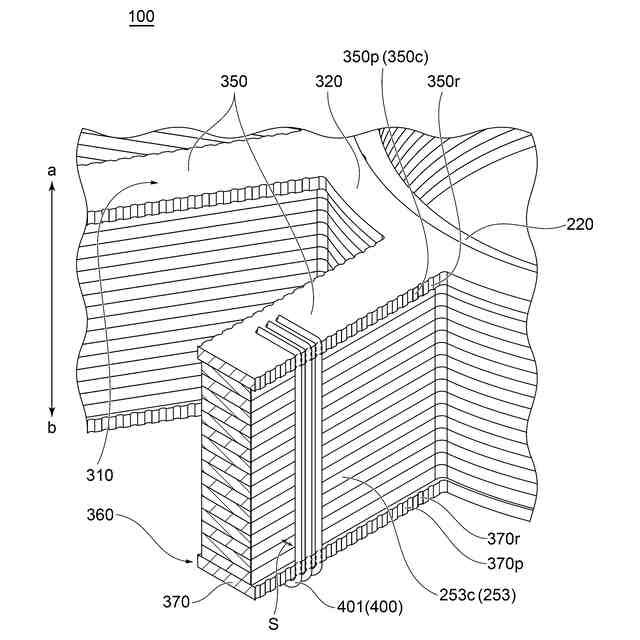

本発明の一例である第１の実施の形態にかかるインシュレータにコイルの導線が巻回されたときのスポークの側面と導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータの構成を示す部分拡大斜視図である。
本発明の一例である第２の実施の形態にかかるインシュレータにコイルの導線が巻回されたときにスポークの側面と導線との間に隙間が形成されている状態を示す部分拡大斜視図である。
本発明の一例である第３の実施の形態にかかるインシュレータの構成を示す部分拡大斜視図である。
本発明の一例である第３の実施の形態にかかるインシュレータの形状を示す部分拡大断面図である。
本発明の一変形例を説明するための図である。
本発明の他の変形例を説明するための図である。
【発明を実施するための形態】
【０００９】
＜実施の形態＞
以下、本発明の一例である第１の実施の形態乃至第３の実施の形態について図面を参照しながら順番に説明する。
【００１０】
図１は、本発明の一例である第１の実施の形態にかかるステータ２００を備えたモータ１００の全体構成を示す縦断面図である。図２は、本発明の一例である第１の実施の形態にかかるステータコア２１０の全体構成を示す斜視図である。
（【００１１】以降は省略されています）
