公開番号2025125503
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024206822
出願日2024-11-27
発明の名称ガス発生器およびガス発生器の製造方法
出願人日本化薬株式会社
代理人個人
主分類B60R 21/264 20060101AFI20250820BHJP(車両一般)
要約【課題】エアバッグ装置に組み込む前にコネクタポケット部を環境の影響から保護し、エアバッグ装置に組み込む際、取り外しやすいシール部を有したガス発生器とその製造方法を提供する。

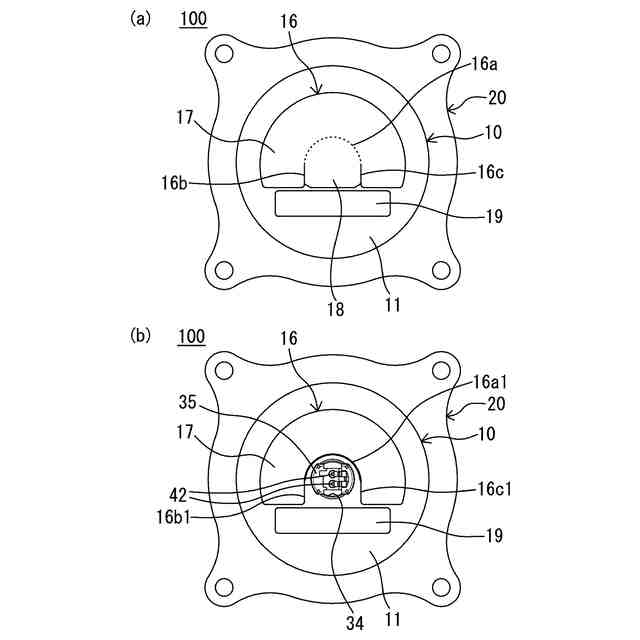

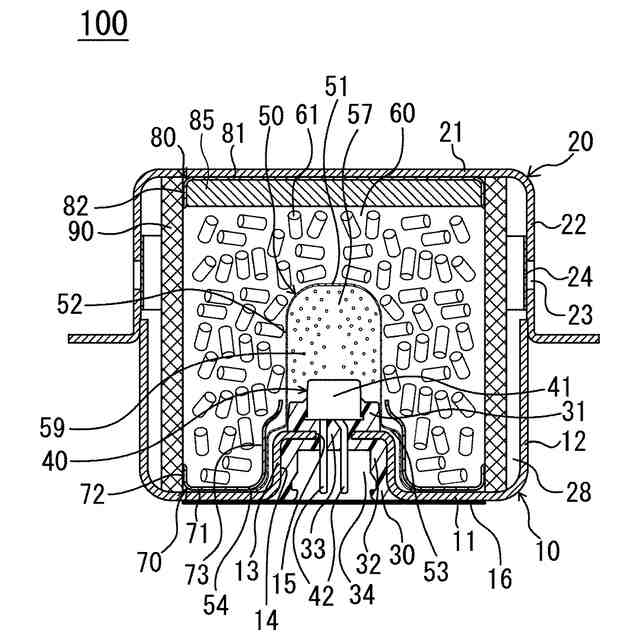

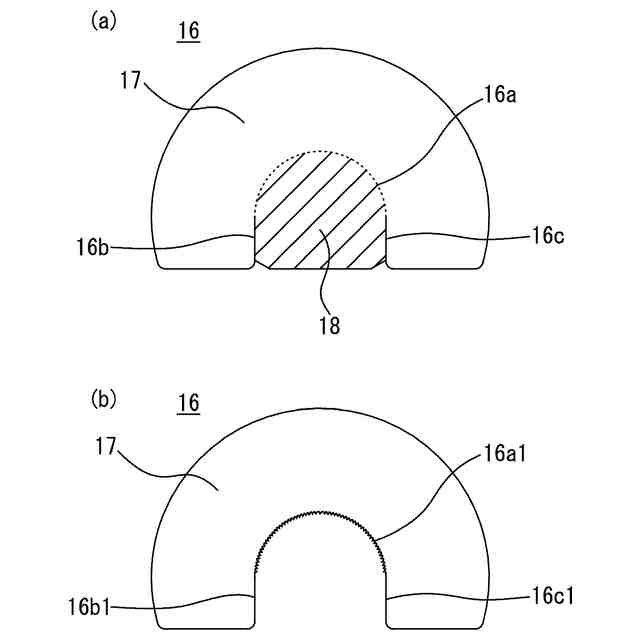

【解決手段】ガス発生器100は、短尺略円筒状のハウジング、保持部、点火器、カップ状部材、伝火薬、ガス発生剤、下側支持部材、上側支持部材、クッション材およびフィルタ等が収容されてなるものである。また、ハウジングの内部に設けられた収容空間には、ガス発生剤が主として収容された燃焼室が位置している。ハウジングは、下部側シェル10および上部側シェル20を含んでいる。雌型コネクタ部は、初期状態において、底板部11の底面に貼付されたシール部16によって覆われている。シール部16は、略馬蹄形状の第1部分17と、第1部分17の内側に配設された第2部分18とを有する。
【選択図】図3
特許請求の範囲【請求項１】
ガス噴出口が設けられた筒状の周壁部と、前記周壁部の軸方向の一端を閉塞する天板部、および前記周壁部の軸方向の他端を閉塞する底板部とによって構成され、ガス発生剤が収容された燃焼室を内部に有する短尺筒状のハウジングと、
前記底板部に組付けられ、作動時において着火する点火薬が収容された点火部を含む点火器と、
前記底板部に組付けられ、前記点火器と電気的に導通可能なコネクタ部を受け入れ可能なコネクタポケット部と、
前記底板部の底面の外側における前記コネクタポケット部の周囲部分のうち少なくとも一部を覆う第１部分と、少なくとも前記コネクタポケット部を前記底板部の外側から覆う第２部分とを一体的に有したシール部と、
を備え、
前記シール部のうち少なくとも前記第１部分の前記底板部側の面は、粘着剤または接着剤によって、前記底板部の底面の外側に接着されており、
前記第１部分と前記第２部分との境目部分の少なくとも一部には、前記第２部分を前記第１部分から分離可能な脆弱部が設けられていることを特徴とするガス発生器。
続きを表示（約 970 文字）【請求項２】
前記第２部分の前記底板部側の面は、粘着剤または接着剤によって、前記底板部の底面の外側に接着されていないことを特徴とする請求項１に記載のガス発生器。
【請求項３】

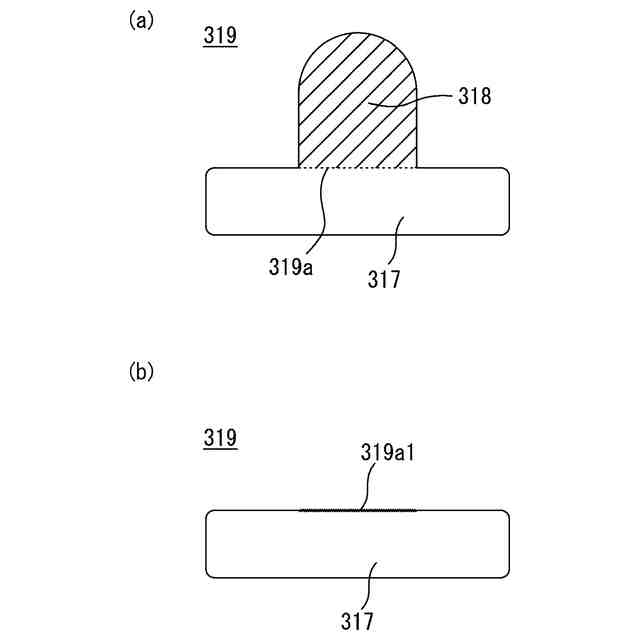

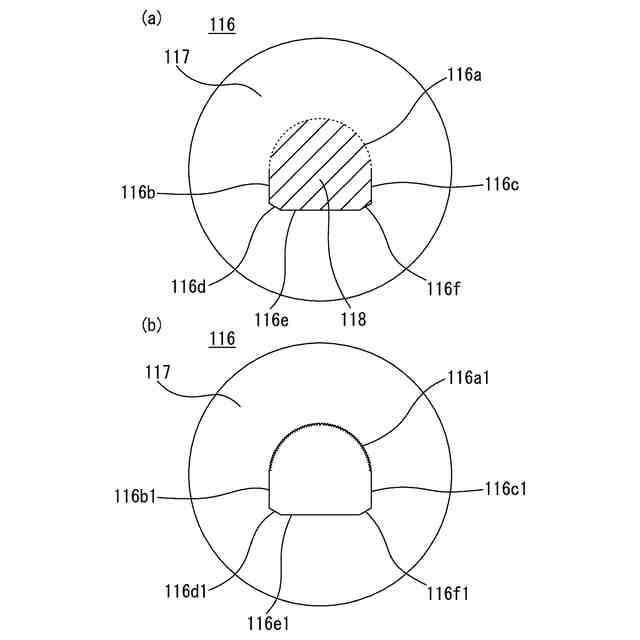

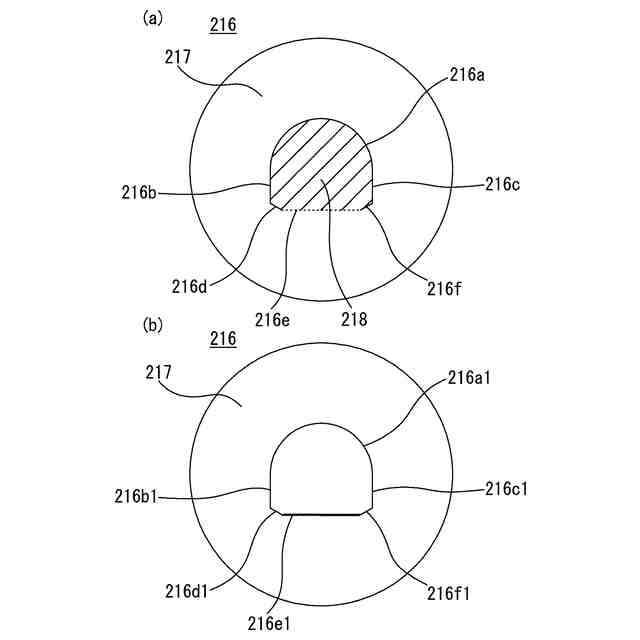

前記脆弱部はミシン目であって、
前記第２部分を前記第１部分から分離した場合、前記第１部分において、前記第１部分と前記第２部分との境目部分だった箇所にミシン目跡が残るものであることを特徴とする請求項１に記載のガス発生器。
【請求項４】
前記点火器が前記底板部に複数設けられており、
前記コネクタポケット部が前記底板部に前記点火器と同数設けられており、
前記第２部分が前記コネクタポケット部と同数設けられていることを特徴とする請求項１に記載のガス発生器。
【請求項５】
ガス噴出口が設けられた筒状の周壁部と、前記周壁部の軸方向の一端を閉塞する天板部、および前記周壁部の軸方向の他端を閉塞する底板部とによって構成され、ガス発生剤が収容された燃焼室を内部に有する短尺筒状のハウジングと、
前記底板部に組付けられ、作動時において着火する点火薬が収容された点火部を含む点火器と、
前記底板部に組付けられ、前記点火器と電気的に導通可能なコネクタ部を受け入れ可能なコネクタポケット部と、
を備えたガス発生器の製造方法であって、
前記底板部の底面の外側における前記コネクタポケット部の周囲部分のうち少なくとも一部を覆う第１部分と、少なくとも前記コネクタポケット部を前記底板部の外側から覆う第２部分とを一体的に有したものであり、
少なくとも前記第１部分の前記底板部側の面が、粘着剤または接着剤によって、前記底板部の底面の外側に接着されるものであり、
前記第１部分と前記第２部分との境目部分に、前記第２部分を前記第１部分から分離可能な脆弱部が設けられているシール部を、
前記底板部の底面の外側に貼り付ける貼付工程と、

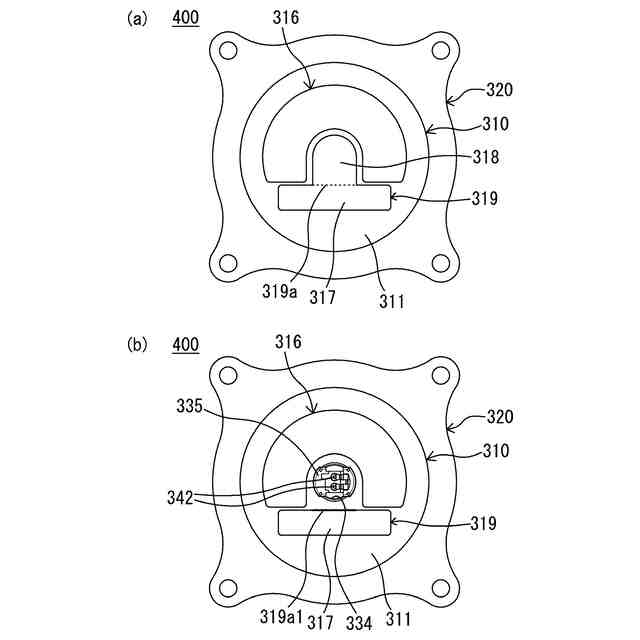

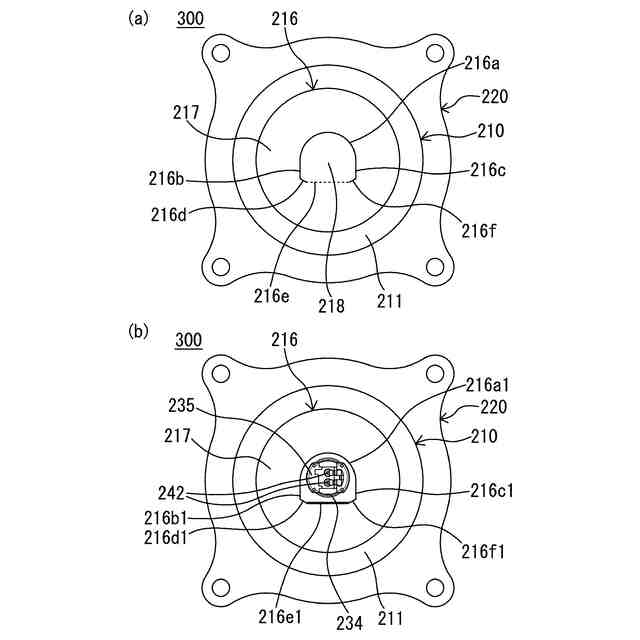

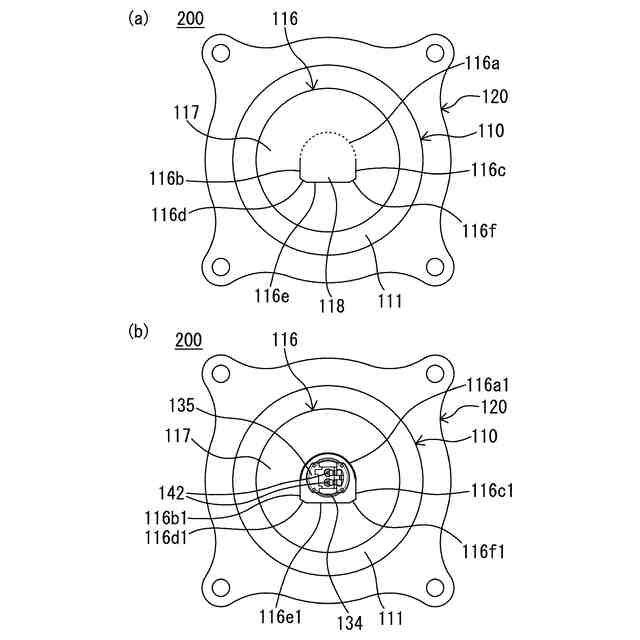

前記貼付工程より後に、前記脆弱部に沿って前記シール部から前記第２部分を分離する分離工程と、
前記分離工程より後に、前記コネクタ部を前記コネクタポケット部に取り付ける取付工程と、
を含むガス発生器の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両等衝突時に乗員を保護する乗員保護装置に組み込まれるガス発生器およびガス発生器の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、自動車等の乗員の保護の観点から、乗員保護装置であるエアバッグ装置が普及している。エアバッグ装置は、車両等衝突時に生じる衝撃から乗員を保護する目的で装備されるものであり、車両等衝突時に瞬時にエアバッグを膨張および展開させることにより、エアバッグがクッションとなって乗員の体を受け止めるものである。
【０００３】
ガス発生器は、このエアバッグ装置に組み込まれ、車両等衝突時にコントロールユニットからの通電によって点火器を発火し、点火器において生じる火炎によりガス発生剤を燃焼させて多量のガスを瞬時に発生させ、これによりエアバッグを膨張および展開させる機器である。
【０００４】
ガス発生器には、種々の構造のものが存在するが、運転席側エアバッグ装置や助手席側エアバッグ装置等に、特に好適に利用できるガス発生器として、外径が比較的大きい短尺略円柱状のディスク型ガス発生器がある。
【０００５】
ディスク型ガス発生器は、軸方向の両端が閉塞された短尺略円筒状のハウジングを有し、ハウジングの周壁部に複数のガス噴出口が設けられるとともに、ハウジングに組付けられた点火器に面するようにハウジングの内部に伝火薬が収容され、さらに当該伝火薬を囲うようにハウジングの内部にガス発生剤が充填され、当該ガス発生剤の周囲をさらに囲うようにフィルタがハウジングの内部に収容されてなるものである。
【０００６】
例えば特許文献１には、環境の影響から保護するために、点火器のプラグ受け（コネクタポケット部）、基体、および封止材を覆う積層膜（シール部）が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１５－１３４６０５号公報
【発明の開示】
【発明が解決しようとする課題】
【０００８】
上記特許文献１の積層膜は、エアバッグ装置に組み込む際、コネクタポケット部にコネクタ部を取り付けるために、取り外す必要がある。しかしながら、上記特許文献１の積層膜は、単にハウジングの底部に貼り付けられていると考えられ、取り外しにくいものになっていると考えられる。
【０００９】
そこで、本発明は、このような事情に鑑みてなされたものであり、エアバッグ装置に組み込む前においてコネクタポケット部を環境の影響から保護するだけでなく、エアバッグ装置に組み込む際、コネクタポケット部にコネクタを取り付けるために、取り外しやすいシール部を有したガス発生器と、その製造方法とを提供することを目的とする。
【課題を解決するための手段】
【００１０】
（１）本発明のガス発生器は、ガス噴出口が設けられた筒状の周壁部と、前記周壁部の軸方向の一端を閉塞する天板部、および前記周壁部の軸方向の他端を閉塞する底板部とによって構成され、ガス発生剤が収容された燃焼室を内部に有する短尺筒状のハウジングと、前記底板部に組付けられ、作動時において着火する点火薬が収容された点火部を含む点火器と、前記底板部に組付けられ、前記点火器と電気的に導通可能なコネクタ部を受け入れ可能なコネクタポケット部と、前記底板部の底面の外側における前記コネクタポケット部の周囲部分のうち少なくとも一部を覆う第１部分と、少なくとも前記コネクタポケット部を前記底板部の外側から覆う第２部分とを一体的に有したシール部と、を備え、前記シール部のうち少なくとも前記第１部分の前記底板部側の面は、粘着剤または接着剤によって、前記底板部の底面の外側に接着されており、前記第１部分と前記第２部分との境目部分の少なくとも一部には、前記第２部分を前記第１部分から分離可能な脆弱部が設けられていることを特徴とする。
（【００１１】以降は省略されています）
