公開番号2025124973
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024020744
出願日2024-02-15
発明の名称ワイヤハーネス
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01B 7/00 20060101AFI20250820BHJP(基本的電気素子)
要約【課題】適正に配索することができるワイヤハーネスを提供することを目的とする。
【解決手段】ワイヤハーネスWHは、導電性を有する配索材Wと、配索材Wを覆って配索材Wと一体で設けられるモールド成形部材1とを備え、モールド成形部材1は、配索材Wの外側を覆う本体部11と、板厚方向Yに沿って弾性変形可能に板状に形成され、固定対象部位100に形成された固定凹部102内に挿入されて固定可能であるアンカー部12とを含む。この構成により、ワイヤハーネスWHは、適正に配索することができる、という効果を奏する。
【選択図】図1

特許請求の範囲【請求項１】
導電性を有する配索材と、
前記配索材を覆って前記配索材と一体で設けられるモールド成形部材とを備え、
前記モールド成形部材は、
前記配索材の外側を覆う本体部と、
板厚方向に沿って弾性変形可能に板状に形成され、固定対象部位に形成された固定凹部内に挿入されて固定可能であるアンカー部とを含む、
ワイヤハーネス。
続きを表示（約 340 文字）【請求項２】
前記モールド成形部材は、前記本体部と前記アンカー部とを連結する連結部を含む、
請求項１に記載のワイヤハーネス。
【請求項３】
前記アンカー部は、前記本体部から突出して形成される、
請求項１に記載のワイヤハーネス。
【請求項４】
前記アンカー部は、前記固定凹部内に挿入された状態で、当該固定凹部の開口の縁に形成された返し形状部に板状端部が係止される、
請求項１乃至請求項３のいずれか１項に記載のワイヤハーネス。
【請求項５】
前記アンカー部は、前記固定凹部内に挿入され、弾性変形した状態で、当該固定凹部の内壁面と接触する、
請求項１乃至請求項３のいずれか１項に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば、特許文献１には、車両内に設置される各種機器に対して電力供給するためのワイヤハーネスが開示されている。このワイヤハーネスは、電線と、熱可塑性材料から構成され且つ電線の外面に露出するように電線に一体的に設けられた成形体と、を備える。そして、成形体は、加熱融着によって電線をシート材の表面に固定するための融着面を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６０５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来のワイヤハーネスでは、例えば、車両に対して配索する際の作業性等の観点で更なる改善の余地がある。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、適正に配索することができるワイヤハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るワイヤハーネスは、導電性を有する配索材と、前記配索材を覆って前記配索材と一体で設けられるモールド成形部材とを備え、前記モールド成形部材は、前記配索材の外側を覆う本体部と、板厚方向に沿って弾性変形可能に板状に形成され、固定対象部位に形成された固定凹部内に挿入されて固定可能であるアンカー部とを含む。
【発明の効果】
【０００７】
本発明に係るワイヤハーネスは、適正に配索することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

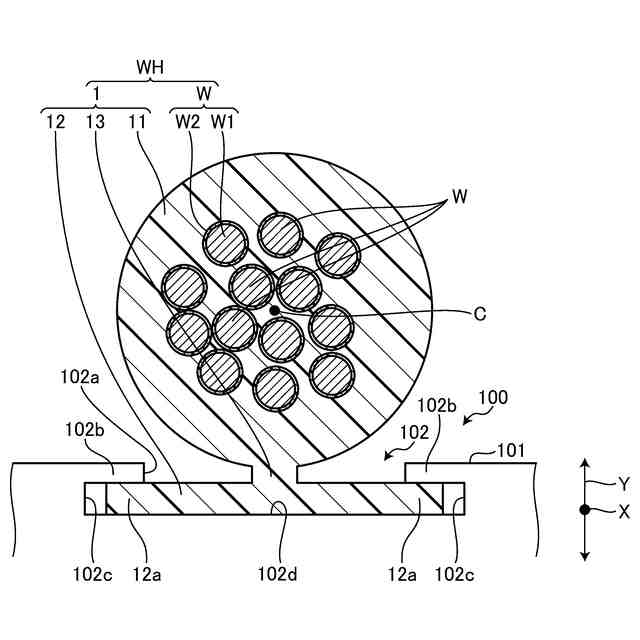

図１は、実施形態に係るワイヤハーネスの概略構成を表す模式的な断面図である。

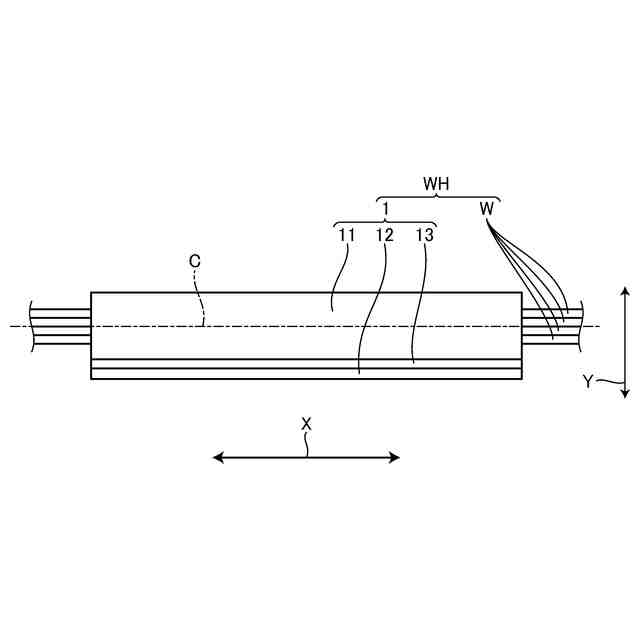

図２は、実施形態に係るワイヤハーネスの概略構成を表す模式的な側面図である。

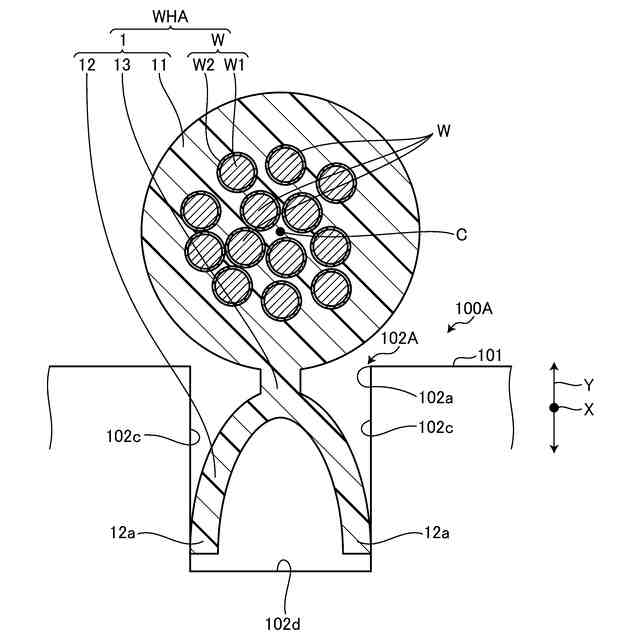

図３は、変形例に係るワイヤハーネスの配索固定態様の一例を表す模式的な断面図である。

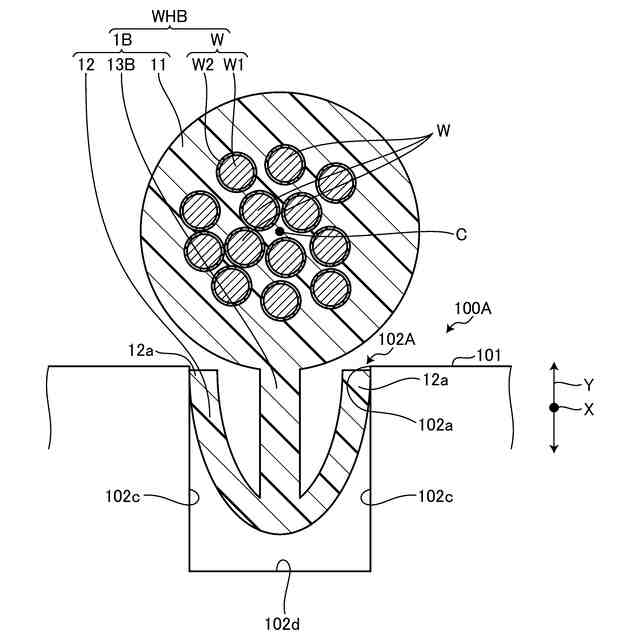

図４は、変形例に係るワイヤハーネスの配索固定態様の一例を表す模式的な断面図である。

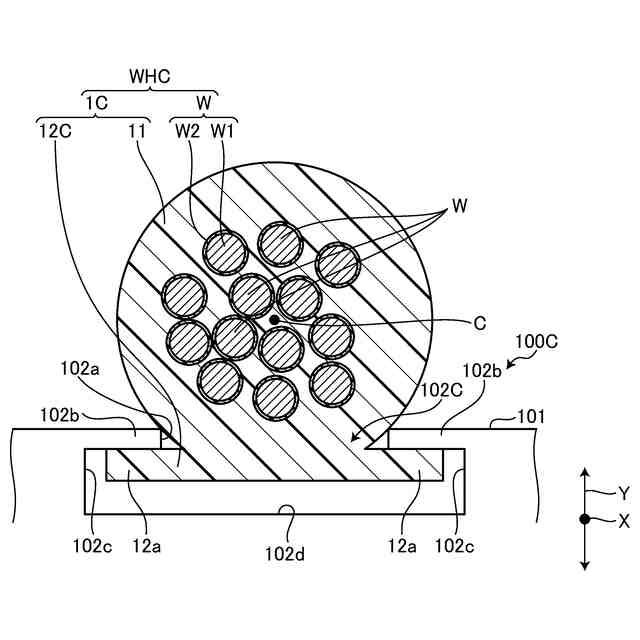

図５は、変形例に係るワイヤハーネスの概略構成を表す模式的な断面図である。

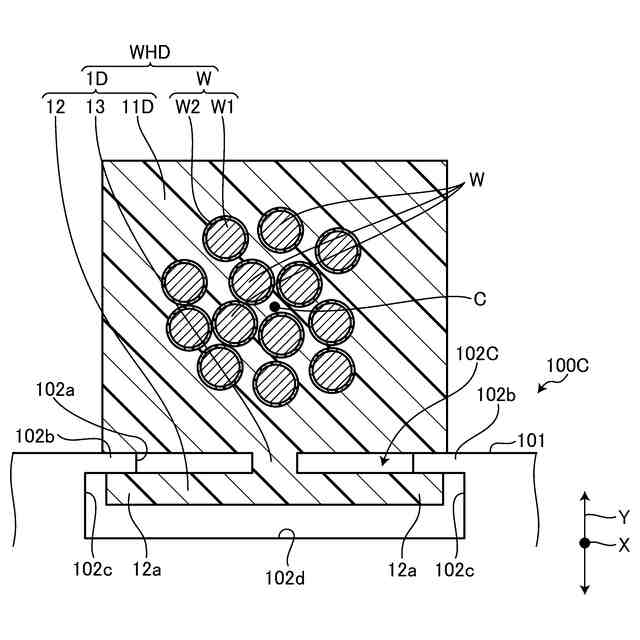

図６は、変形例に係るワイヤハーネスの概略構成を表す模式的な断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１、図２に示す本実施形態に係るワイヤハーネスＷＨは、車両等に配索されるものである。ワイヤハーネスＷＨは、例えば、車両に搭載される各機器間の接続のために、電源供給や信号通信に用いられる複数の配索材Ｗを束にして集合部品とし、コネクタ等で複数の配索材Ｗを各機器に電気的に接続するようにしたものである。本実施形態のワイヤハーネスＷＨは、導電性を有する複数の配索材Ｗと、複数の配索材Ｗを束ねるように当該複数の配索材Ｗの周囲に一体で設けられるモールド成形部材１とを備える。
（【００１１】以降は省略されています）
