公開番号2025122436
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017908
出願日2024-02-08
発明の名称反応容器、及び合成装置
出願人東レエンジニアリング株式会社
代理人弁理士法人サンクレスト国際特許事務所
主分類B01J 4/00 20060101AFI20250814BHJP(物理的または化学的方法または装置一般)
要約【課題】反応容器において、担体の流れを反応室の中央側と側壁側とで均一化する。

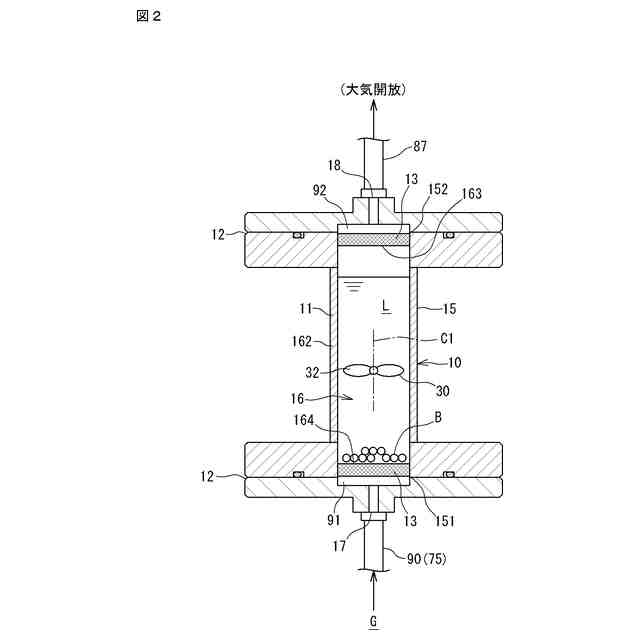

【解決手段】反応容器10は、担体Bを収容すると共に溶液Lが溜められる反応室16を有する容器本体15と、前記容器本体15の下部151に設けられガスGが供給される供給口17と、前記容器本体15の上部152に設けられガスGを排出する排出口18と、前記反応室16に設けられ溶液L中で浮遊状態となり供給口18から供給されるガスGにより回転する撹拌翼30とを有する。
【選択図】図2
特許請求の範囲【請求項１】
担体を収容すると共に溶液が溜められる反応室を有する容器本体と、
前記容器本体の下部に設けられガスが供給される供給口と、
前記容器本体の上部に設けられガスを排出する排出口と、
前記反応室に設けられ溶液中で浮遊状態となり前記供給口から供給される前記ガスにより回転する撹拌翼と、
を有する、反応容器。
続きを表示（約 760 文字）【請求項２】
前記撹拌翼は、
中央部と、
前記中央部から前記反応室の側壁側に向かって延びる複数の羽根部と、
前記中央部から前記反応室の上面側又は下面側に向かって延びる直線部と、
を有し、
前記直線部は、前記反応室の上面又は下面に接触可能である接触部を有する、
請求項１に記載の反応容器。
【請求項３】
前記接触部は、球面形状又は先細り形状を有する、
請求項２に記載の反応容器。
【請求項４】
前記反応室の上面又は下面は、前記接触部が接触する被接触面を有し、
前記被接触面は、前記接触部が挿入状となる凹部を有する、
請求項２又は請求項３に記載の反応容器。
【請求項５】
前記撹拌翼は、中空の部分を有する、
請求項１又は請求項２に記載の反応容器。
【請求項６】
前記撹拌翼は、
中央部と、
前記中央部から前記容器本体の側壁側に向かって延び前記中央部を中心として等間隔に配置されている三枚以上の羽根部と、
を有する、請求項１に記載の反応容器。
【請求項７】
複数種類の溶液を選択的に搬送するための送液手段と、
前記送液手段により搬送された溶液を溜め前記溶液を用いた反応が行われる反応容器と、
を有し、
前記反応容器は、請求項１に記載の反応容器であり、
前記送液手段は、前記供給口に繋がる配管を有し、前記配管は、前記ガスの流量を調整する調整部を有する、
合成装置。
【請求項８】
前記反応容器に、大気圧よりも高い圧力のガスを前記供給口から供給する、
請求項７に記載の合成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示の発明は、タンパク質、ペプチド、核酸等を化学合成するための合成装置、及びその合成装置が有する反応容器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
タンパク質、ペプチド、核酸等を化学合成する方法として、反応容器に複数種類の溶液（試薬）を順に供給し、その反応容器内において反応を進める方法がある。例えば、核酸を合成する場合、反応容器内に粒状の担体（ビーズ）を多数設け、その反応容器に、溶液を順次供給しながら、脱トリチル化、カップリング、酸化、及びキャッピングの処理を繰り返し行い、担体に塩基を結合させる。
【０００３】
前記のような化学合成に用いられる溶液は数十種類とされることもある。これら溶液を選択的に反応容器へ送り、溶液に含まれる分子材料により目的物（核酸）が生成される。このような化学合成を行うための装置として、例えば特許文献１に開示の合成装置が知られている。合成装置は、反応容器を有する。反応容器は、溶液を溜め、その溶液を用いた反応が行われる反応室を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－３４２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

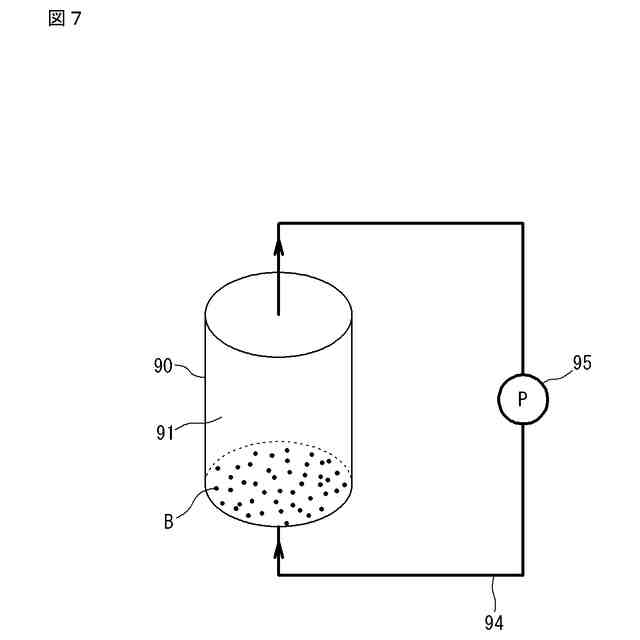

図７は、従来の反応容器の説明図である。図８は、従来の反応容器を用いた化学合成処理の様子を示す説明図である。反応容器９０は、ポンプ９５を有する循環配管９４の一部に位置する。反応容器９０に多数の担体Ｂが存在している。溶液は、ポンプ９５によって反応容器９０の下部から供給される。溶液は、反応容器９０が有する反応室９１において充満状態となり、上部から排出され、循環配管９４を循環する。
【０００６】
前記のような化学合成処理において、近年、担体Ｂから延びる塩基が長くなる長鎖合成が行われる。担体Ｂから積み上げる塩基が多いほど、合成純度が低下する。

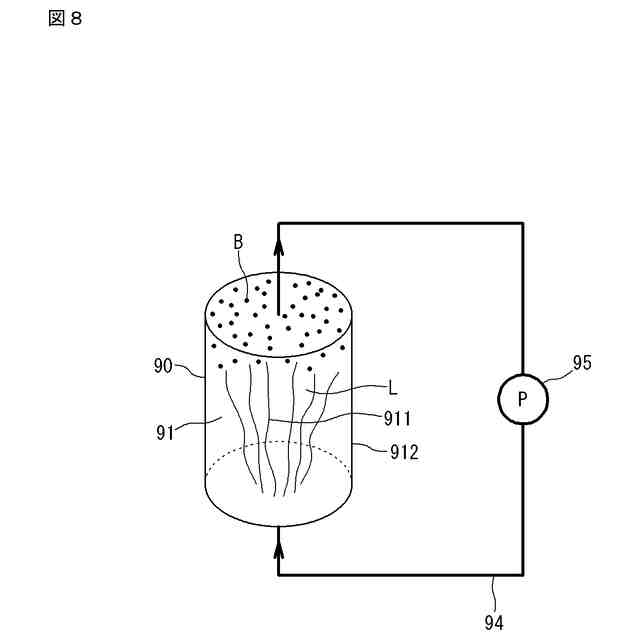

その理由の一つとして、反応室９１を流れる溶液（流体）の流速は、中央側９１１（内側）と側壁側９１２（外側）とで異なり、また、中央側９１１と側壁側９１２との間で溶液Ｌ及び担体Ｂの入れ替わりが生じにくいことにある。その結果、担体Ｂから積み上げられる化学合成反応の仕上がりに、中央側９１１と側壁側９１２とで差が生じ、合成純度が低下する。
【０００７】
そこで、本発明は、反応室において、担体の流れを均一化することが可能となる反応容器、及びその反応容器を有する合成装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
（１）本発明の反応容器は、担体を収容すると共に溶液が溜められる反応室を有する容器本体と、前記容器本体の下部に設けられガスが供給される供給口と、前記容器本体の上部に設けられガスを排出する排出口と、前記反応室に設けられ溶液中で浮遊状態となり前記供給口から供給される前記ガスにより回転する撹拌翼と、を有する。
【０００９】

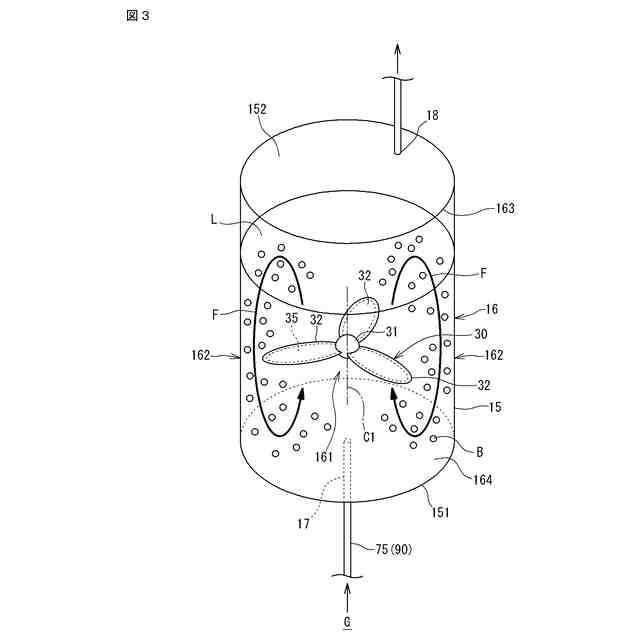

前記構成を有する反応容器によれば、ガスが供給口から容器本体の反応室に供給されると、そのガスは反応室に溜められている溶液中を上昇し、排出口から排出される。撹拌翼は、溶液中を上昇するガスによって回転する。撹拌翼の回転により、反応室において溶液の循環流れが生じ、循環流れにより、担体の流れを均一化することが可能となる。
撹拌翼を回転させるために、反応室にガスを供給すればよく、モータ等のような駆動装置は不要である。
【００１０】

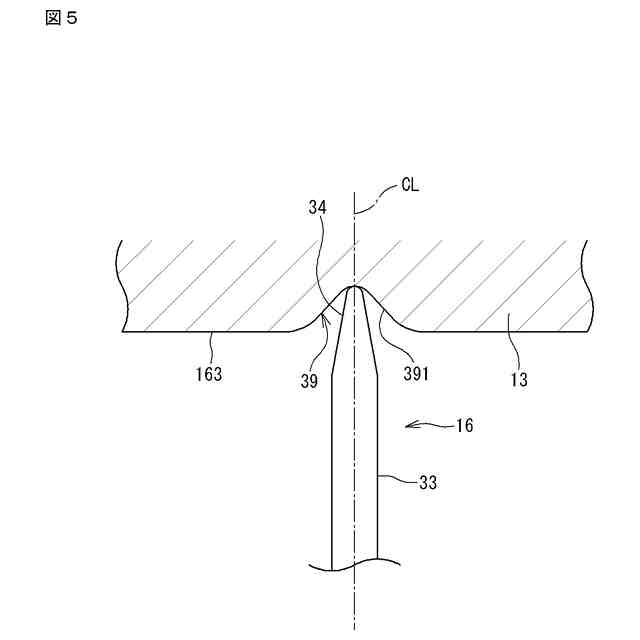

（２）好ましくは、前記撹拌翼は、中央部と、前記中央部から前記反応室の側壁側に向かって延びる複数の羽根部と、前記中央部から前記反応室の上面側又は下面側に向かって延びる直線部と、を有し、前記直線部は、前記反応室の上面又は下面に接触可能である接触部を有する。
前記構成によれば、撹拌翼は、直線部によって反応室の上面又は下面によって支持される。羽根部は安定して回転することが可能となる。
