公開番号2025121670
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017263
出願日2024-02-07
発明の名称ステータ及びモータ
出願人ニデック株式会社
代理人弁理士法人酒井国際特許事務所,個人
主分類H02K 3/18 20060101AFI20250813BHJP(電力の発電,変換,配電)
要約【課題】電気抵抗の増加に伴う銅損の増加を抑えることが可能なステータ及びモータを提供する。
【解決手段】ステータ10は、コアバックと、複数のティースと、コイル123とを有する。コアバックは、中心軸を周方向に囲む環状である。複数のティースは、コアバックから径方向の外側に延びて前記周方向に配置される。コイルは、複数のティースにそれぞれ巻かれる。コイルは、三相交流のいずれかの相の電流が流れる。複数のティースのうちの第1ティースに巻かれる第1コイルと、第1コイルと同相の電流が流れる第2コイルとを接続する渡り線の少なくとも一部が、複数のティースのうち、第1ティースと前記第1ティースの隣に配置される第2ティースとを除くいずれか2つのティースの間に形成されたスロットに位置する。渡り線は、前記スロットにおいて前記ティースの根本に位置する。
【選択図】図1
特許請求の範囲【請求項１】
中心軸を周方向に囲む環状のコアバックと、
前記コアバックから径方向の外側に延びて前記周方向に配置される複数のティースと、
前記複数のティースにそれぞれ巻かれるコイルと
を有し、
前記コイルは、三相交流のいずれかの相の電流が流れ、
前記複数のティースのうちの第１ティースに巻かれる第１コイルと、前記第１コイルと同相の電流が流れる第２コイルとを接続する渡り線の少なくとも一部が、前記複数のティースのうち、前記第１ティースと前記第１ティースの隣に配置される第２ティースとを除くいずれか２つのティースの間に形成されたスロットに位置し、
前記渡り線は、前記スロットにおいて前記ティースの根本に位置する、ステータ。
続きを表示（約 600 文字）【請求項２】
前記渡り線は、前記コアバックにおける内周面から前記径方向の外側の所定の範囲内の領域を避けて配線される、請求項１に記載のステータ。
【請求項３】
前記第２コイルが配置される第３ティース及び前記第１ティースは、互いに前記径方向に対向する位置に配置される、請求項１又は請求項２に記載のステータ。
【請求項４】
１２の前記ティースが配置される、請求項３に記載のステータ。
【請求項５】
前記コイルの端部は、前記径方向において、前記ティースの中央の位置よりも外側に位置する、請求項１又は請求項２に記載のステータ。
【請求項６】
前記コイルは、前記ティースに２層以下で巻かれる、請求項５に記載のステータ。
【請求項７】
前記コイルは、２０以下の巻き数である、請求項５に記載のステータ。
【請求項８】
前記スロットに位置する前記渡り線は、２本以下である、請求項１又は請求項２に記載のステータ。
【請求項９】
請求項１又は請求項２に記載のステータと、
前記中心軸に沿って延びるシャフトと、
前記ステータに対して回転するロータと
を有する、モータ。
【請求項１０】
前記ロータは、前記ステータの前記径方向の外周を囲う、請求項９に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ステータ及びモータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１の小型スピンドルモータでは、ステータの環状コアに三相のステータコイルが配設されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２３８１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の小型スピンドルモータにおいて、三相のステータコイルをそれぞれ形成する３本の線は、それぞれ、ステータコイルの間に並ぶ複数のスロットをそれぞれ通って、いずれかのスロットから出される。よって、３本の線の長さが長くなって電気抵抗が増えるため、銅損が増加する可能性がある。
【０００５】
本開示は上記課題に鑑みてなされたものであり、その目的は、電気抵抗の増加に伴う銅損の増加を抑えることが可能なステータ及びモータを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の例示的なステータは、コアバックと、複数のティースと、コイルとを有する。前記コアバックは、中心軸を周方向に囲む環状である。前記複数のティースは、前記コアバックから径方向の外側に延びて前記周方向に配置される。前記コイルは、前記複数のティースにそれぞれ巻かれる。前記コイルは、三相交流のいずれかの相の電流が流れる。前記複数のティースのうちの第１ティースに巻かれる第１コイルと、前記第１コイルと同相の電流が流れる第２コイルとを接続する渡り線の少なくとも一部が、前記複数のティースのうち、前記第１ティースと前記第１ティースの隣に配置される第２ティースとを除くいずれか２つのティースの間に形成されたスロットに位置する。前記渡り線は、前記スロットにおいて前記ティースの根本に位置する。
【０００７】
本開示の例示的なモータは、上記のステータと、シャフトと、ロータとを有する。前記シャフトは、前記中心軸に沿って延びる。前記ロータは、前記ステータに対して回転する。
【発明の効果】
【０００８】
例示的な本開示によれば、電気抵抗の増加に伴う銅損の増加を抑えることが可能となる。
【図面の簡単な説明】
【０００９】

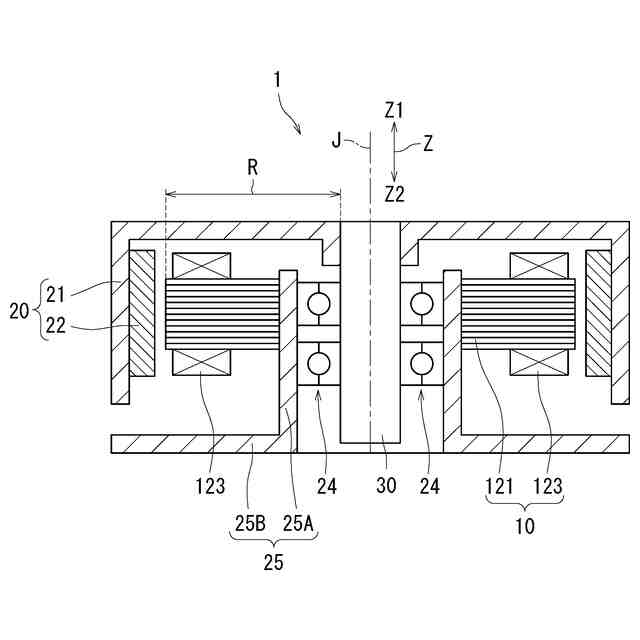

図１は、例示的な第１実施形態のモータ１の回転軸に沿った断面を示す図である。

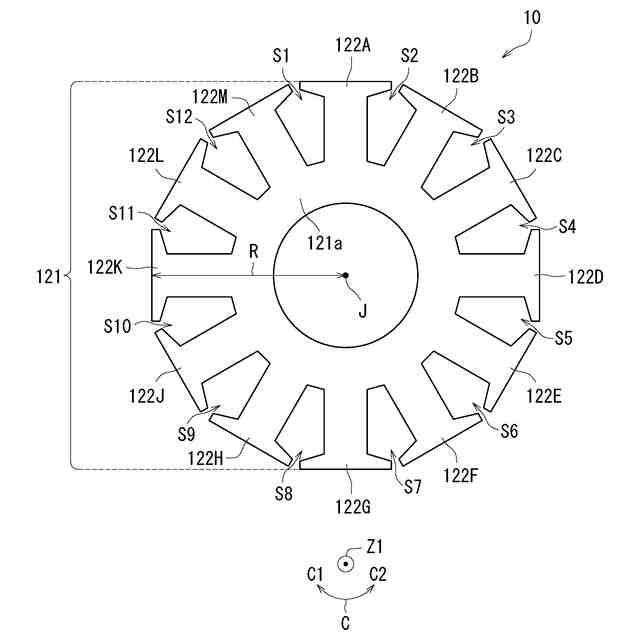

図２は、ステータ１０を軸方向一方側Ｚ１から見た図である。
図３は、コイル１２３が巻かれた状態のステータ１０を示す平面図である。

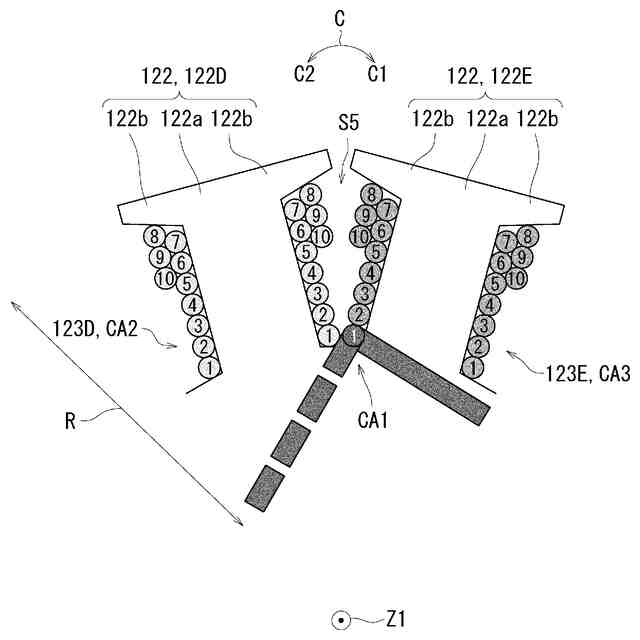

図４は、ステータ１０の隣り合う２つのティース１２２の拡大図である。

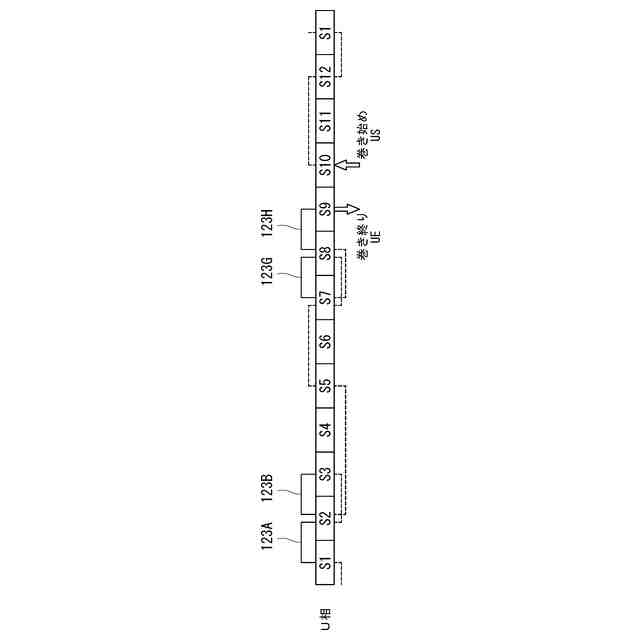

図５は、Ｕ相に対応するコイル１２３の巻き方を示す図である。

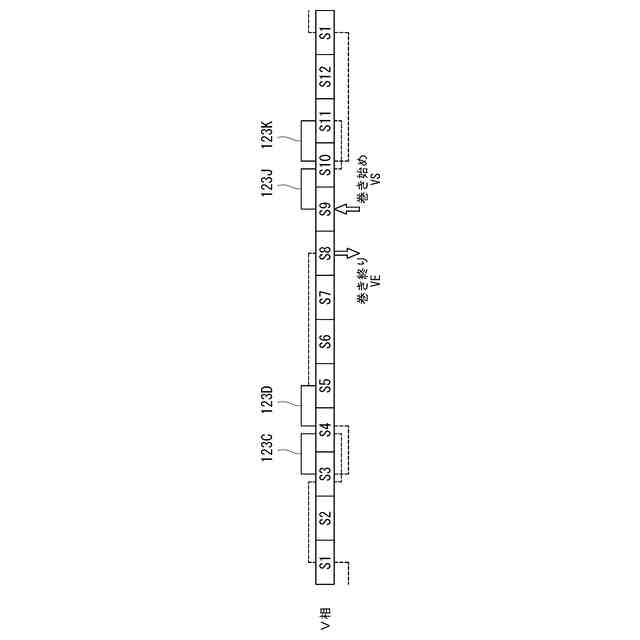

図６は、Ｖ相に対応するコイル１２３の巻き方を示す図である。

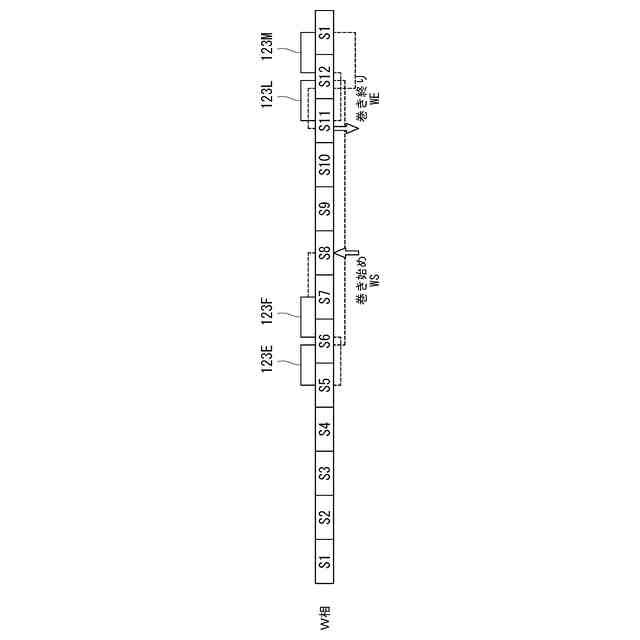

図７は、Ｗ相に対応するコイル１２３の巻き方を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の例示的な実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。本明細書では、理解の容易のため、モータの回転軸に略平行な方向を軸方向Ｚと記載し、軸方向Ｚの一方側を軸方向一方側Ｚ１と記載し、軸方向Ｚの他方側を軸方向他方側Ｚ２と記載する。また、軸方向Ｚを中心とする径方向Ｒと記載し、軸方向Ｚを中心とする周方向を周方向Ｃと記載する。ただし、あくまで説明の便宜のために方向を定義したに過ぎず、特に水平方向、鉛直方向を定義する必要がある場合を除き、本発明に係る冷却装置の使用時の向きを限定しない。また、本願において「直交する方向」とは、略直交する方向も含む。
（【００１１】以降は省略されています）
