特許ウォッチ

公開番号2025119268
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014059
出願日2024-02-01
発明の名称アルミナ-マグネシア質耐火れんが
出願人品川リフラクトリーズ株式会社
代理人個人
主分類C04B 35/101 20060101AFI20250806BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】迫り割れを低減できるアルミナ-マグネシア質耐火れんがを提供する。

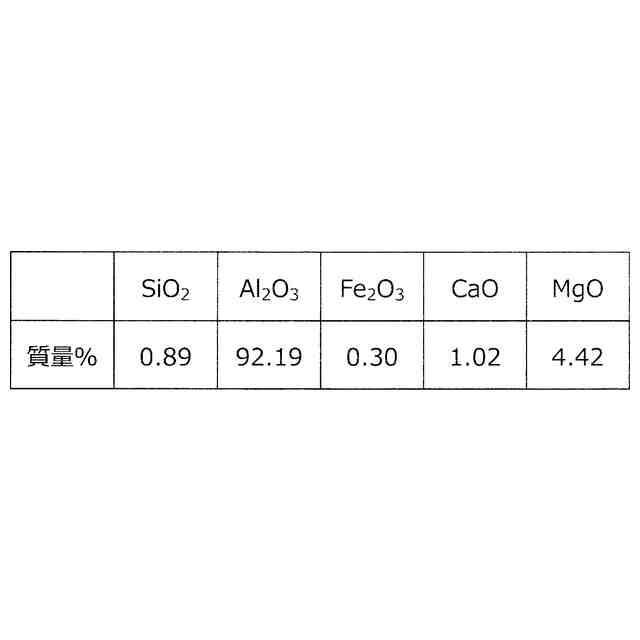

【解決手段】アルミナ原料、マグネシア原料ならびに使用後のアルミナ-マグネシア質流し込み材を含む耐火れんがとする。前記使用後のアルミナ-マグネシア質流し込み材の含有量が10質量%以上80質量%以下であり、より好ましくは20質量%以上60質量%以下である。前記使用後のアルミナ-マグネシア質流し込み材に代えて、水和後焼成したアルミナセメントを用いてもよい。
【選択図】なし
特許請求の範囲【請求項１】
アルミナ原料、マグネシア原料ならびに使用後のアルミナ－マグネシア質流し込み材を含むアルミナ－マグネシア質耐火れんが。
続きを表示（約 180 文字）【請求項２】
前記使用後のアルミナ－マグネシア質流し込み材の含有量が１０質量％以上８０質量％以下であり、より好ましくは２０質量％以上６０質量％以下である請求項１に記載のアルミナ－マグネシア質耐火れんが。
【請求項３】
アルミナ原料、マグネシア原料ならびにアルミナセメントを水和後焼成した原料を含むアルミナ－マグネシア質耐火れんが。

発明の詳細な説明【技術分野】
【０００１】
本発明は、窯炉に用いられる耐火物に関し、特に、製鋼用取鍋に適用することができる耐火れんがに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
製鋼用取鍋の内張りには、アルミナ－マグネシア質の耐火れんがまたは流し込み材が用いられている。アルミナ－マグネシア質耐火れんがは、使用中に迫り割れによって損傷する場合があるが、アルミナ－マグネシア質流し込み材は迫り割れによる損傷が少ない。
【０００３】
その理由は、アルミナ－マグネシア質流し込み材に添加されているアルミナセメントに含まれるＣａＯが熱間における変形能を付与しているためと考えられている。
【０００４】
特許文献１の段落００３１には、上記したアルミナセメントを添加したアルミナ－マグネシア質流し込み材が、従来技術として開示されている。
【０００５】
また特許文献２は、アルミナ‐マグネシア質キャスタブル耐火物は、使用中の体積膨張により剥離損耗が発生し易いとして、アルミナ質原料、マグネシア質原料、アルミナセメントに加えてカルシウムアルミノケイ酸塩化合物を添加したキャスタブル耐火物を開示している。
【先行技術文献】
【特許文献】
【０００６】
特開２００７－１４５６８４号公報
特開２０１９－００６６３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
前記引用文献１には、流し込み材に使用しているアルミナセメントを耐火れんがに適用したのでは、アルミナセメントに含まれるＣａＯが水と反応して「成形用の練り土がパサパサの状態を呈し、プレス成形が困難となり、成形しても十分な充填密度を得ることができない（段落００３３）。」旨の課題を呈している。
【０００８】
また、引用文献２に開示するキャスタブル耐火物に限らず一般にキャスタブル耐火物を施工しようとする場合、特許文献１の背景技術の項に説明があるように、流し込みや乾燥工程の現場施工に必要な多くの設備・機械等を必要とする。高炉製鉄所では、製鉄過程で発生するガスを上記乾燥工程に使用することができるが、電気炉製鉄所ではガスが発生しないため取鍋の内張りには、耐火れんがが必要とされている。
【０００９】
本発明は、上記従来の事情に基づき、成形可能であり、迫り割れを低減できるアルミナ－マグネシア質耐火れんがを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明によれば以下のアルミナ－マグネシア質耐火れんがが提供される。
（１）アルミナ原料、マグネシア原料ならびに使用後のアルミナ－マグネシア質流し込み材を添加したアルミナ－マグネシア質耐火れんが。
（２）前記使用後のアルミナ－マグネシア質流し込み材の含有量が２０質量％以上６０質量％以下であるアルミナ－マグネシア質耐火れんが。
（３）アルミナ原料、マグネシア原料ならびにアルミナセメントを水和後焼成した原料を含むアルミナ－マグネシア質耐火れんが。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
