公開番号2025119048
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025089245,2021130683
出願日2025-05-28,2021-08-10
発明の名称集積回路、電源回路
出願人富士電機株式会社
代理人弁理士法人一色国際特許事務所
主分類H02M 3/28 20060101AFI20250805BHJP(電力の発電,変換,配電)
要約【課題】消費電力をより低減することが可能な集積回路を提供する。
【解決手段】集積回路は、動作モードを設定する外部回路が接続される第1端子と、前記第1端子の電圧レベルに基づいて、前記集積回路を、スイッチング動作を行わない遮断モード、連続的にスイッチング動作を行う通常モード、又はスイッチング動作期間と停止動作期間とを交互に繰り返す低待機電力モードの何れかで動作させるかを選択するモード選択回路と、を備え、前記モード選択回路は、前記第1端子の電圧レベルが第1電圧範囲の場合、前記集積回路を、前記遮断モードで動作させ、前記電圧レベルが前記第1電圧範囲と異なる第2電圧範囲にある場合、前記集積回路を、前記通常モードで動作させ、前記電圧レベルが前記第1および第2電圧範囲と異なる第3電圧範囲の場合、前記集積回路を、前記低待機電力モードで動作させる。

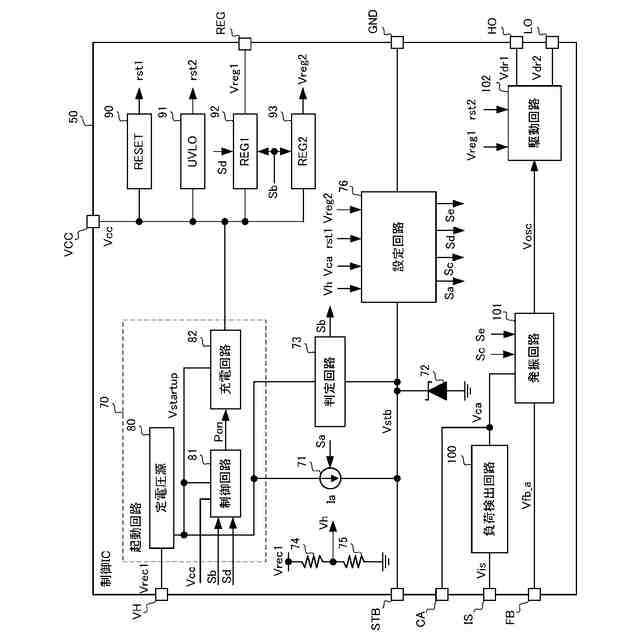

【選択図】図4
特許請求の範囲【請求項１】
電源回路に目的レベルの出力電圧を生成させるために、前記電源回路のパワートランジスタをスイッチング駆動する集積回路であって、
前記集積回路の動作モードを設定する外部回路が接続される第１端子と、

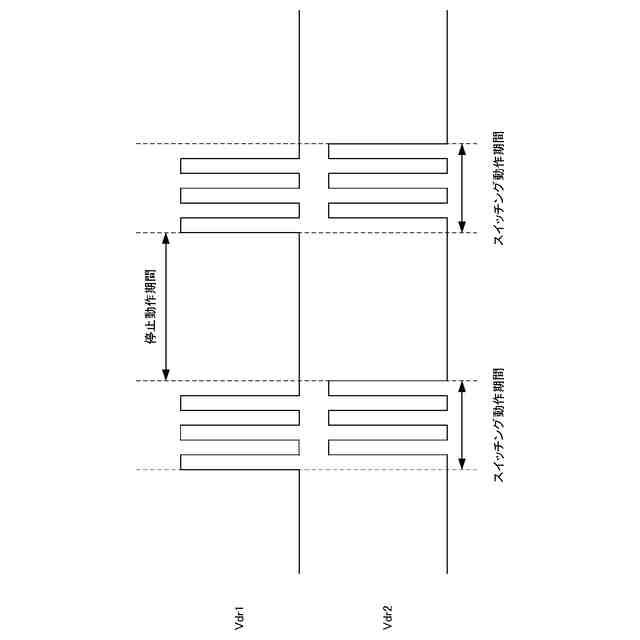

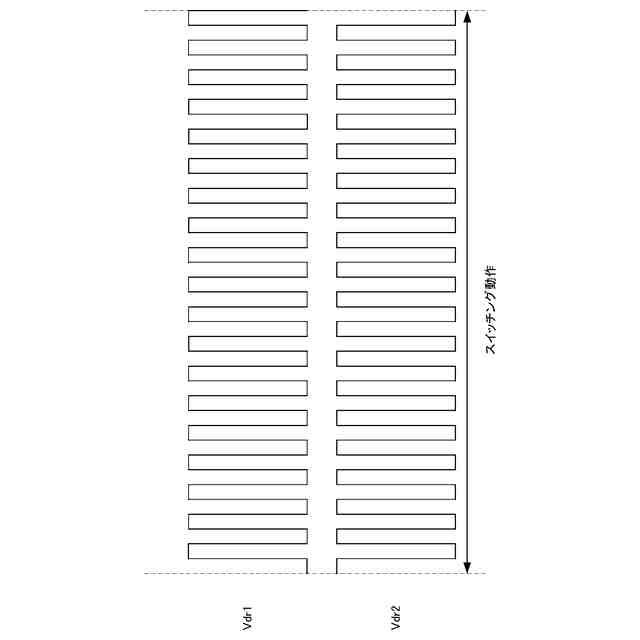

前記第１端子の電圧レベルに基づいて、前記集積回路を、スイッチング動作を行わない遮断モード、連続的にスイッチング動作を行う通常モード、又はスイッチング動作期間と停止動作期間とを交互に繰り返す低待機電力モードの何れかで動作させるかを選択するモード選択回路と、
を備え、
前記モード選択回路は、
前記第１端子の電圧レベルが第１電圧範囲の場合、前記集積回路を、前記遮断モードで動作させ、前記電圧レベルが前記第１電圧範囲と異なる第２電圧範囲にある場合、前記集積回路を、前記通常モードで動作させ、前記電圧レベルが前記第１および第２電圧範囲と異なる第３電圧範囲の場合、前記集積回路を、前記低待機電力モードで動作させる集積回路。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の集積回路であって、
前記第１電圧範囲の電圧レベルは前記第２電圧範囲の電圧レベルよりも高く、
前記第２電圧範囲の電圧レベルは前記第３電圧範囲の電圧レベルよりも高い、
集積回路。
【請求項３】
請求項２に記載の集積回路であって、
前記モード選択回路は、
前記電圧レベルが前記第１電圧範囲の場合、前記集積回路を前記遮断モードで動作させることを判定する第１モード判定回路と、
前記電圧レベルが前記第２電圧範囲の場合、前記集積回路を前記通常モードで動作させることを判定し、前記電圧レベルが前記第３電圧範囲の場合、前記集積回路を前記低待機電力モードで動作させることを判定する第２モード判定回路と、
を備える集積回路。
【請求項４】
請求項２又は請求項３に記載の集積回路であって、
前記集積回路の動作モードに応じた発振信号を出力する発振回路と、
前記電源回路の負荷の状態を検出する負荷検出回路と、

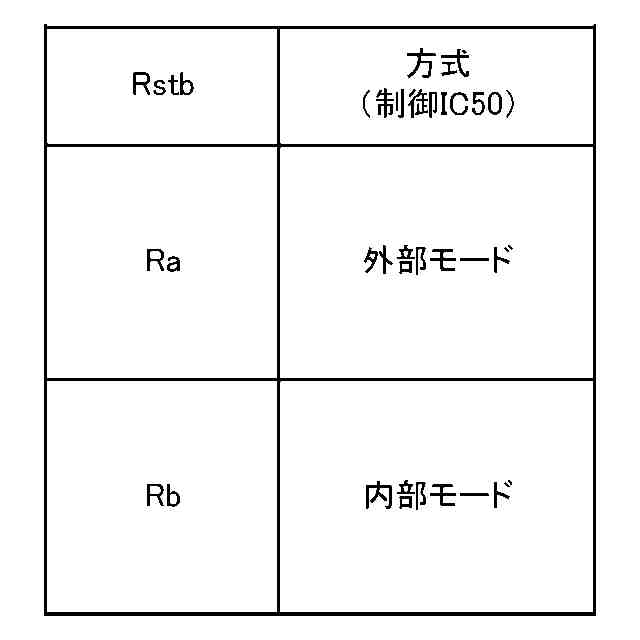

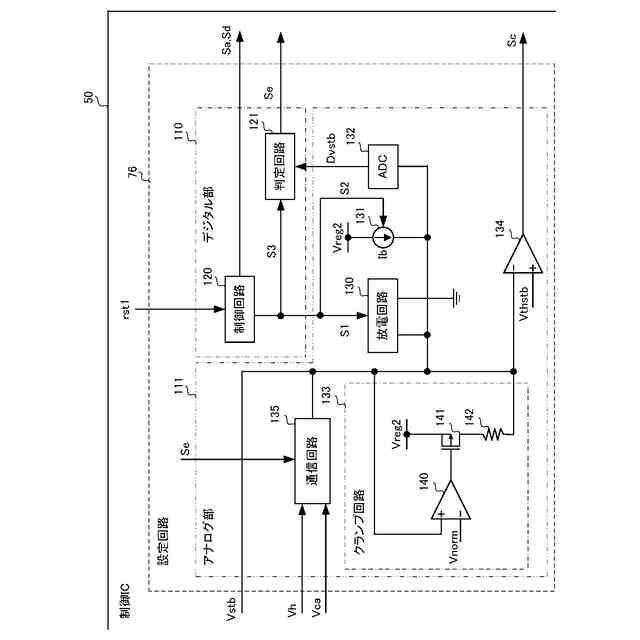

前記集積回路が起動しつつ前記発振回路の状態を設定する状態設定期間において、前記電圧レベルに基づいて、前記発振回路が前記電圧レベルに基づいて動作する外部モード、又は前記負荷検出回路からの出力に基づいて動作する内部モードの何れかで動作するよう、前記発振回路の状態を設定する設定回路と、
を備え、
前記発振回路は、前記発振回路が前記外部モードで動作する際、前記電圧レベルに応じた前記発振信号を出力し、前記発振回路が前記内部モードで動作する際、前記負荷検出回路からの出力に応じた前記発振信号を出力する、
集積回路。
【請求項５】
請求項４に記載の集積回路であって、
前記第２電圧範囲の振幅レベルの信号を前記第１端子に出力する信号出力回路、
を備える集積回路。
【請求項６】
請求項１～請求項５の何れか一項に記載の集積回路であって、
前記集積回路を前記遮断モードで動作させる場合、第１電源電圧の生成を停止し、前記集積回路を前記通常モード又は前記低待機電力モードで動作させる場合、前記第１電源電圧を生成する第１電源電圧生成回路と、
前記第１電源電圧が供給され、前記パワートランジスタを前記スイッチング駆動する駆動回路と、
を備える集積回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、集積回路、及び電源回路に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電源回路を制御する集積回路がある（例えば、特許文献１～７）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１１０１７３号公報
特開２０１３－０３８８５７号公報
特開２０１４－２３０３７７号公報
特開２０１６－１１１７５８号公報
特開２０１７－０１７７６７号公報
特開２０１７－０６０３２９号公報
特開２０１７－１２７１０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、集積回路には、電源回路の負荷の状態に応じて動作モードを変更するものがある。
【０００５】
このような集積回路では、一般に負荷の状態を検出する負荷検出回路が常に動作している。このため、仮に、負荷が無負荷の状態となった場合であっても、集積回路は一定の電力を消費し続けるため、集積回路の消費電力をより小さくすることは難しい。
【０００６】
本発明は、上記のような従来の問題に鑑みてなされたものであって、消費電力をより低減することが可能な集積回路を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前述した課題を解決する主たる本発明の集積回路の第１の態様は、電源回路に目的レベルの出力電圧を生成させるために、前記電源回路のトランジスタを駆動する集積回路であって、前記集積回路の動作モードを指示する指示信号に基づいてオンオフする第１スイッチが接続される第１端子と、前記第１端子の電圧レベルに基づいて、前記集積回路を第１モードで動作させるか、前記第１モードより消費電力の大きい第２モードで動作させるか、を判定する第１判定回路と、前記集積回路を前記第１モードで動作させる場合、第１電源電圧の生成を停止し、前記集積回路を前記第２モードで動作させる場合、前記第１電源電圧を生成する第１電源電圧生成回路と、前記第１電源電圧が供給され、前記トランジスタを駆動する駆動回路と、を備える。
【０００８】

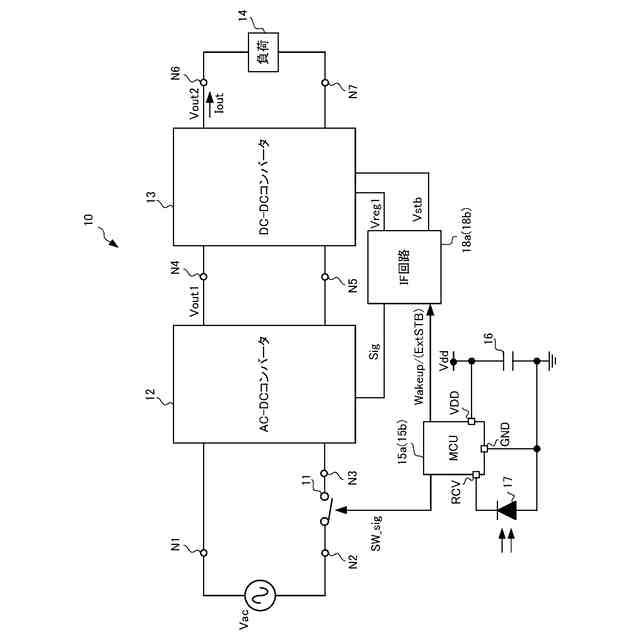

前述した課題を解決する主たる本発明の電源回路は、目的レベルの出力電圧を生成する電源回路であって、トランジスタと、前記トランジスタを駆動する集積回路と、前記集積回路の動作モードを指示する指示信号に基づいてオンオフする第１スイッチと、を備え、前記集積回路は、前記第１スイッチが接続される第１端子と、前記第１端子の電圧レベルに基づいて、前記集積回路を第１モードで動作させるか、前記第１モードより消費電力の大きい第２モードで動作させるか、を判定する第１判定回路と、前記集積回路を前記第１モードで動作させる場合、第１電源電圧の生成を停止し、前記集積回路を前記第２モードで動作させる場合、前記第１電源電圧を生成する第１電源電圧生成回路と、前記第１電源電圧が供給され、前記トランジスタを駆動する駆動回路と、を含む。
【０００９】
前述した課題を解決する主たる本発明の集積回路の第２の態様は、電源回路に目的レベルの出力電圧を生成させるために、前記電源回路のパワートランジスタをスイッチング駆動する集積回路であって、前記集積回路の動作モードを設定する外部回路が接続される第１端子と、前記第１端子の電圧レベルに基づいて、前記集積回路を、スイッチング動作を行わない遮断モード、連続的にスイッチング動作を行う通常モード、又はスイッチング動作期間とスイッチング停止期間とを交互に繰り返す低待機電力モードの何れかで動作させるかを選択するモード選択回路と、を備える。
【発明の効果】
【００１０】
本発明によれば、消費電力をより低減することが可能な集積回路を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
