特許ウォッチ

公開番号2025117470
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012332
出願日2024-01-30
発明の名称加熱ブロック及びダブルベルトプレス
出願人株式会社SGIC
代理人個人,個人,個人,個人
主分類H05B 6/42 20060101AFI20250804BHJP(他に分類されない電気技術)
要約【課題】励磁コイルの温度が過度に上昇することを抑制する。

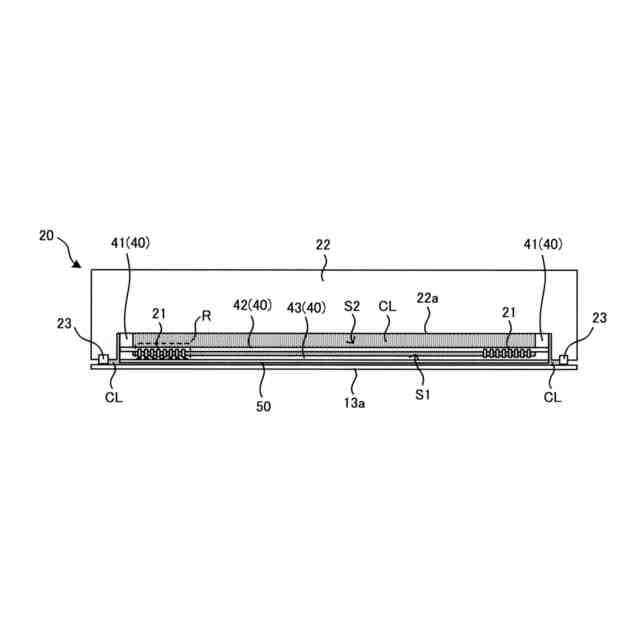

【解決手段】ダブルベルトプレスで用いられる加熱ブロック(20)であって、励磁コイル(21)及び収容ユニット(40)を有する。励磁コイル(21)は、金属製のベルト(13a,13b)を誘導加熱する。収容ユニット(40)は、ブロック本体(22)に固定されており、励磁コイル(21)と、励磁コイル(21)を冷却するための冷却液(CL)とを収容する収容室(S1,S2)を形成する。
【選択図】図3
特許請求の範囲【請求項１】
ダブルベルトプレスで用いられる加熱ブロックであって、

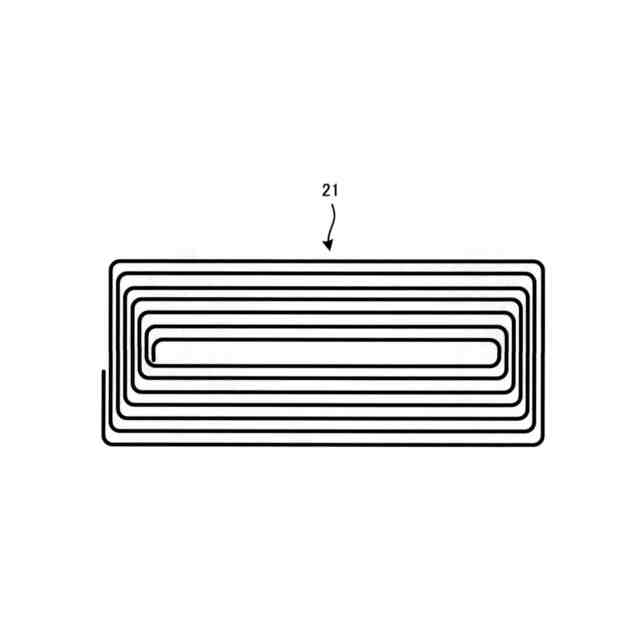

金属製のベルトを誘導加熱する励磁コイルと、
ブロック本体に固定されており、前記励磁コイルと、前記励磁コイルを冷却するための冷却液とを収容する収容室を形成する収容ユニットと、
を有することを特徴とする加熱ブロック。
続きを表示（約 1,000 文字）【請求項２】
前記収容ユニットは、
前記励磁コイル及び前記冷却液を収容する第１収容室を形成する第１プレート及び第２プレートと、
前記第１プレート及び前記ブロック本体の間に配置され、前記加熱ブロックの外部から前記冷却液が供給される第２収容室を形成するスペーサと、を有し、

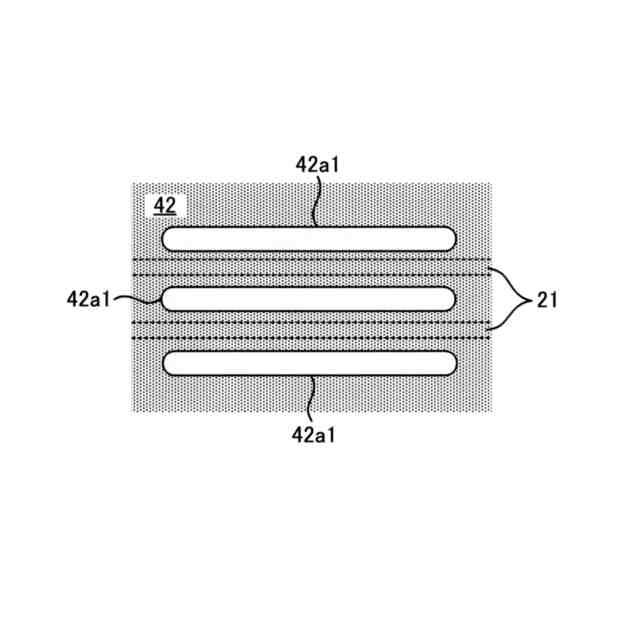

前記第１プレートは、前記第２収容室から前記第１収容室に前記冷却液を移動させる開口部を有することを特徴とする請求項１に記載の加熱ブロック。
【請求項３】

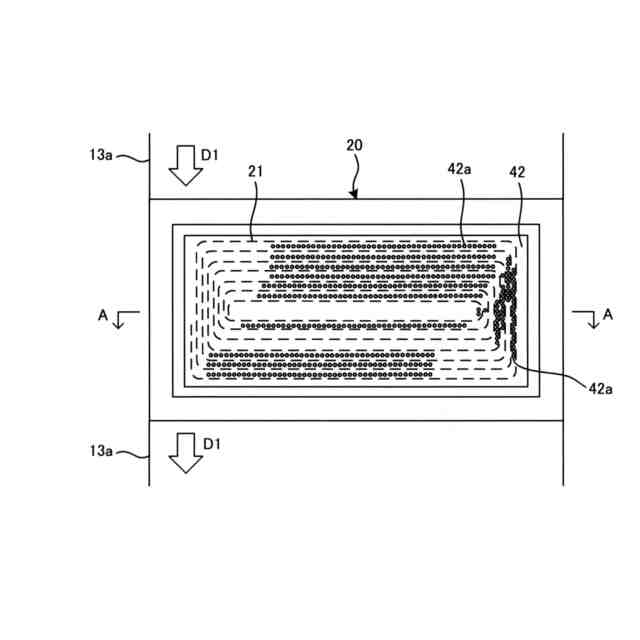

複数の前記開口部は、前記励磁コイルに沿って配置されていることを特徴とする請求項２に記載の加熱ブロック。
【請求項４】

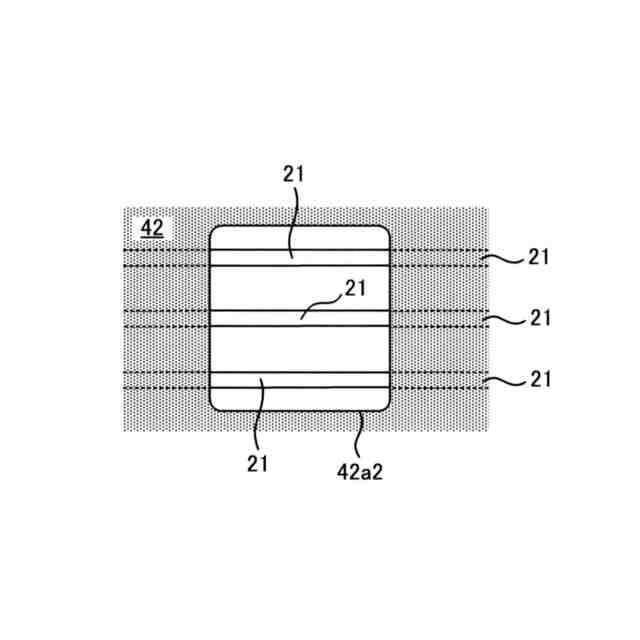

前記第１プレート及び前記第２プレートのうちの少なくとも一方は、前記励磁コイルの端部を収容する収容溝を有することを特徴とする請求項２に記載の加熱ブロック。
【請求項５】
前記第２プレートは、前記第１収容室に含まれる気泡を外部に排出するための気泡抜き孔を有することを特徴とする請求項２に記載の加熱ブロック。
【請求項６】
前記収容ユニットは、
前記励磁コイルの全体を収容し、前記励磁コイルとの間に隙間を形成する収容溝を有する第１プレートと、
前記第１プレートに重ねられ、前記収容溝と繋がる開口部を有する第２プレートと、
前記冷却液を流動させ、前記開口部と繋がる流路を有する第３プレートと、
を有することを特徴とする請求項１に記載の加熱ブロック。
【請求項７】
前記第１プレートは、前記収容溝における複数の部分を連通させる連通孔を有することを特徴とする請求項６に記載の加熱ブロック。
【請求項８】
前記第１プレートは、前記収容溝に含まれる気泡を外部に排出するための気泡抜き孔を有することを特徴とする請求項６に記載の加熱ブロック。
【請求項９】
前記ベルトの表面に接触し、前記加熱ブロック及び前記ベルトの間に前記冷却液を留めるためのシール部材を有することを特徴とする請求項５又は８に記載の加熱ブロック。
【請求項１０】

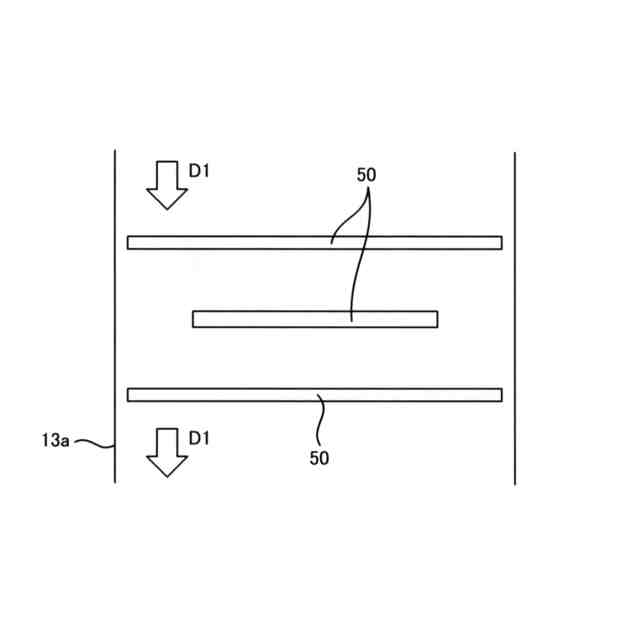

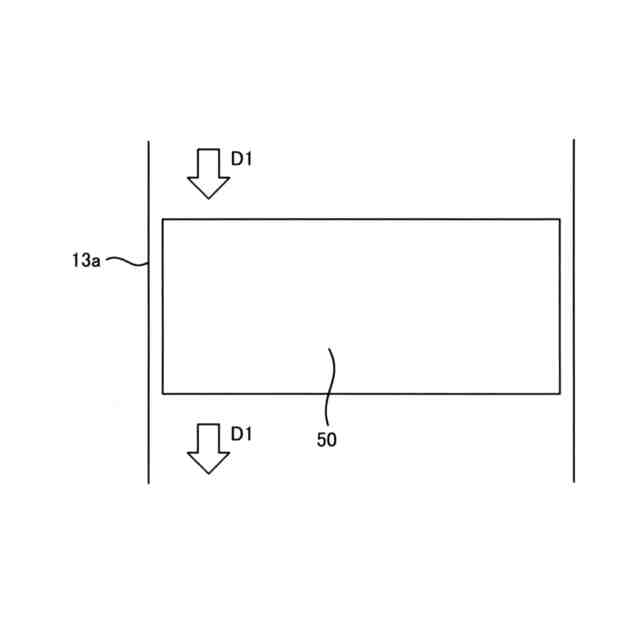

前記収容ユニットに固定されており、前記ベルトと接触するガイド板を有することを特徴とする請求項１に記載の加熱ブロック。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ダブルベルトプレスで用いられ、励磁コイルを備えた加熱ブロックに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

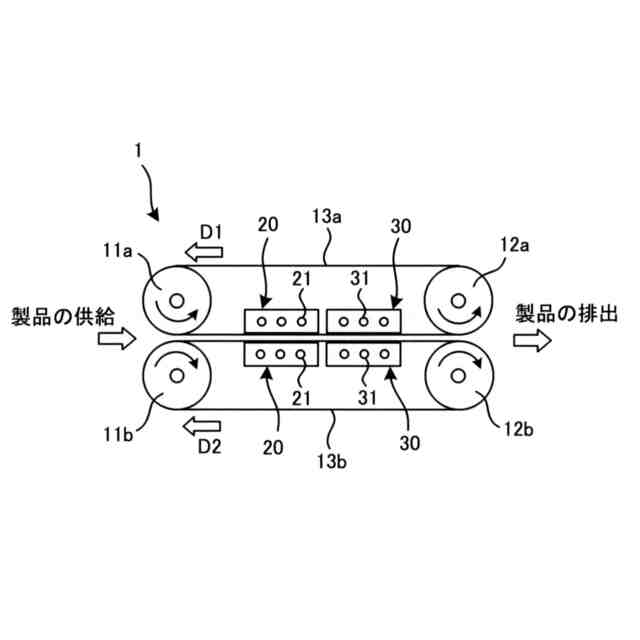

特許文献１では、無端状の金属ベルトで被プレス物を上下から挟んだ状態で被プレス物を加熱・加圧する連続ホットプレス装置において、励磁コイルを用いて金属ベルトを誘導加熱している。ここで、励磁コイルには高周波電力が供給され、励磁コイルの高周波磁界によって金属ベルトが発熱する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１５１３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
励磁コイルの使用状況によっては、励磁コイルの温度が上昇してしまい、金属ベルトを誘導加熱しにくくなることがある。
【課題を解決するための手段】
【０００５】
本願第１の発明は、ダブルベルトプレスで用いられる加熱ブロックであって、励磁コイル及び収容ユニットを有する。励磁コイルは、金属製のベルトを誘導加熱する。収容ユニットは、ブロック本体に固定されており、励磁コイルと、励磁コイルを冷却するための冷却液とを収容する収容室を形成する。
【０００６】

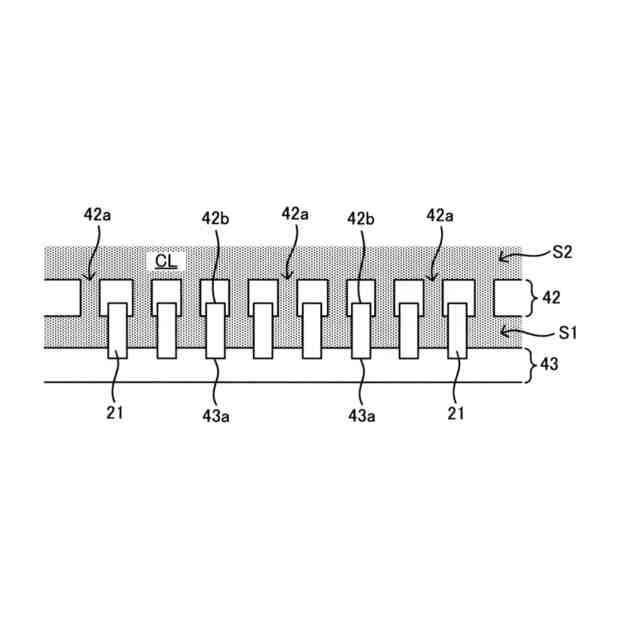

収容ユニットは、第１プレート、第２プレート及びスペーサによって構成することができる。第１プレート及び第２プレートは、励磁コイル及び冷却液を収容する第１収容室を形成する。スペーサは、第１プレート及びブロック本体の間に配置され、加熱ブロックの外部から冷却液が供給される第２収容室を形成する。ここで、第１プレートには、第２収容室から第１収容室に冷却液を移動させる開口部を設けることができる。また、複数の開口部は、励磁コイルに沿って配置することができる。
【０００７】
第１プレート及び第２プレートのうちの少なくとも一方には、励磁コイルの端部を収容する収容溝を設けることができる。第２プレートには、第１収容室に含まれる気泡を外部に排出するための気泡抜き孔を設けることができる。
【０００８】
収容ユニットは、第１プレート、第２プレート及び第３プレートによって構成することができる。第１プレートは、励磁コイルの全体を収容し、励磁コイルとの間に隙間を形成する収容溝を有する。第２プレートは、第１プレートに重ねられ、収容溝と繋がる開口部を有する。第３プレートは、冷却液を流動させ、第２プレートの開口部と繋がる流路を有する。
【０００９】
第１プレートには、収容溝における複数の部分を連通させる連通孔を設けることができる。また、第１プレートには、収容溝に含まれる気泡を外部に排出するための気泡抜き孔を設けることができる。
【００１０】
加熱ブロックにはシール部材を設けることができる。シール部材は、ベルトの表面に接触し、加熱ブロック及びベルトの間に冷却液を留めるために用いられる。収容ユニットには、ベルトと接触するガイド板を固定することができる。
（【００１１】以降は省略されています）
