公開番号2025117089
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011770
出願日2024-01-30
発明の名称排ガス脱硫剤
出願人JFEスチール株式会社
代理人弁理士法人銀座マロニエ特許事務所
主分類B01J 20/20 20060101AFI20250804BHJP(物理的または化学的方法または装置一般)
要約【課題】その製造においてCOやCO₂の発生がなく、脱硫設備に用いる充填剤として十分な吸着性能を有する脱硫剤を提供する。
【解決手段】本発明の排ガス脱硫剤は、吸着塔4と再生塔5とを備える脱硫用排ガス処理設備において、吸着塔内に充填される脱硫剤であって、脱硫剤が、ガス賦活炭および製鉄用コークスを含む非ガス賦活炭から構成され、脱硫剤を構成する非ガス賦活炭のガス賦活炭に対する割合が10%～90%である。好ましくは、非ガス賦活炭の比表面積が15m²/g以上であること、非ガス賦活炭および前記ガス賦活炭の粒径が、非ガス賦活炭の粒径D1(mm)/ガス賦活炭の粒径D2(mm)≦0.8の範囲を満たすこと、がある。
【選択図】図1
特許請求の範囲【請求項１】
吸着塔と再生塔とを備える脱硫用排ガス処理設備において、前記吸着塔内に充填される脱硫剤であって、前記脱硫剤が、ガス賦活炭および製鉄用コークスを含む非ガス賦活炭から構成され、前記脱硫剤を構成する前記非ガス賦活炭の前記ガス賦活炭に対する割合が１０％～９０％であることを特徴とする排ガス脱硫剤。
続きを表示（約 280 文字）【請求項２】
前記脱硫剤を構成する前記非ガス賦活炭の前記ガス賦活炭に対する割合が２０％～８０％であることを特徴とする請求項１に記載の排ガス脱硫剤。
【請求項３】
前記非ガス賦活炭の比表面積が１５ｍ
２
／ｇ以上であることを特徴とする請求項１または２に記載の排ガス脱硫剤。
【請求項４】
前記非ガス賦活炭および前記ガス賦活炭の粒径が式（１）の範囲であることを特徴とする請求項１または２に記載の排ガス脱硫剤：
非ガス賦活炭の粒径Ｄ１（ｍｍ）／ガス賦活炭の粒径Ｄ２（ｍｍ）≦０．８
・・・式（１）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吸着塔と再生塔とを備える排ガス処理設備において、吸着塔内に充填される排ガス脱硫剤に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
脱硫設備に充填される脱硫剤としては、一般的に吸着性の高いガス賦活処理を実施した活性炭などが用いられている。例えば、特許文献１に記載の技術では、ガス賦活処理によって吸着性能の高い活性炭（以後、ガス賦活炭と呼称する）を製造する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２１３５４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１で開示された技術においては、ガス賦活処理は活性炭中に細孔形成させるために高温で水蒸気などのガスと炭素材料を反応させる必要があり、ＣＯやＣＯ
２
を発生させるという課題があった。近年は、環境調和の観点から、様々な材料に対して製造時の省ＣＯ
２
のニーズが強く、脱硫設備に用いられる脱硫剤も例外ではない。一方で、ガス賦活処理を実施していない活性炭（以後、非ガス賦活炭と呼称する）は、脱硫設備に用いる充填剤として吸着性能に乏しいという問題があった。
【０００５】
本発明は、上記のような事情に鑑みてなされたものであり、その目的は、その製造においてＣＯやＣＯ
２
の発生がなく、脱硫設備に用いる充填剤として十分な吸着性能を有する脱硫剤を提供しようとするものである。
【課題を解決するための手段】
【０００６】
本発明の排ガス脱硫剤は、吸着塔と再生塔とを備える脱硫用排ガス処理設備において、前記吸着塔内に充填される脱硫剤であって、前記脱硫剤が、ガス賦活炭および製鉄用コークスを含む非ガス賦活炭から構成され、前記脱硫剤を構成する前記非ガス賦活炭の前記ガス賦活炭に対する割合が１０％～９０％であることを特徴とする。
【０００７】
なお、前記のように構成される本発明に係る排ガス脱硫剤においては、
（１）前記脱硫剤を構成する前記非ガス賦活炭の前記ガス賦活炭に対する割合が２０％～８０％であること
（２）前記非ガス賦活炭の比表面積が１５ｍ
２
／ｇ以上であること、
（３）前記非ガス賦活炭および前記ガス賦活炭の粒径が式（１）の範囲であること：
非ガス賦活炭の粒径Ｄ１（ｍｍ）／ガス賦活炭の粒径Ｄ２（ｍｍ）≦０．８
・・・式（１）、
がより好ましい解決手段となるものと考えられる。
【発明の効果】
【０００８】
本発明の排ガス脱硫剤によれば、脱硫設備の充填剤として用いられる従来のガス賦活炭の一部を省ＣＯ
２
性に優れた非ガス賦活炭に代替するので、従来に比べて脱硫剤製造時の省ＣＯ
２
性が向上する。また、必要最低限のガス賦活炭を使用するので、排ガスを脱硫し、脱硫設備の煙突からの二酸化硫黄発生量を低減させることが出来る。
【図面の簡単な説明】
【０００９】

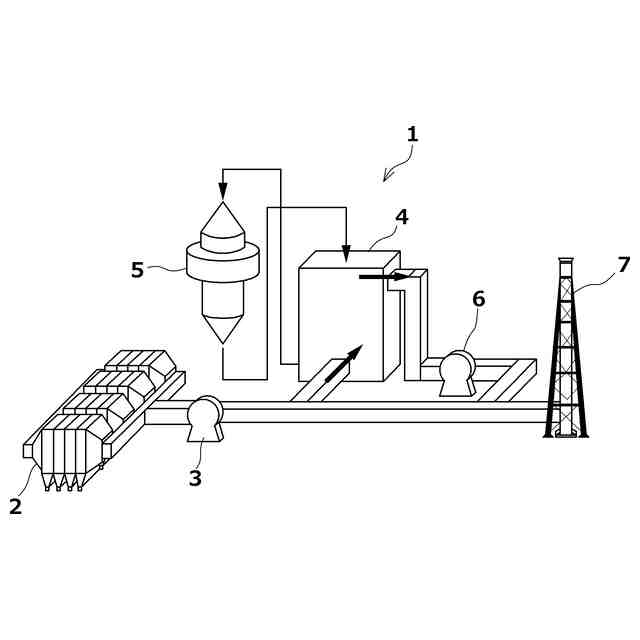

焼結機の排ガス処理設備の一実施形態を説明するための図である。

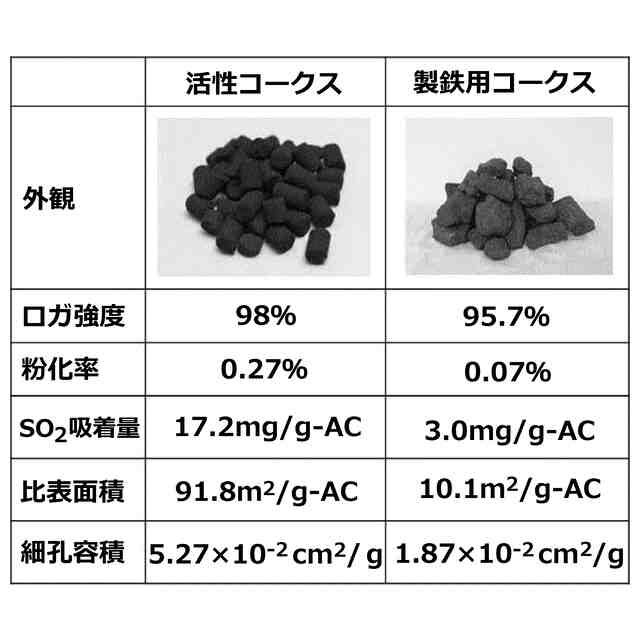

ガス賦活炭としての活性コークスと非ガス賦活炭の一部を構成する製鉄用コークスとの外観と種々の物性を示す図である。

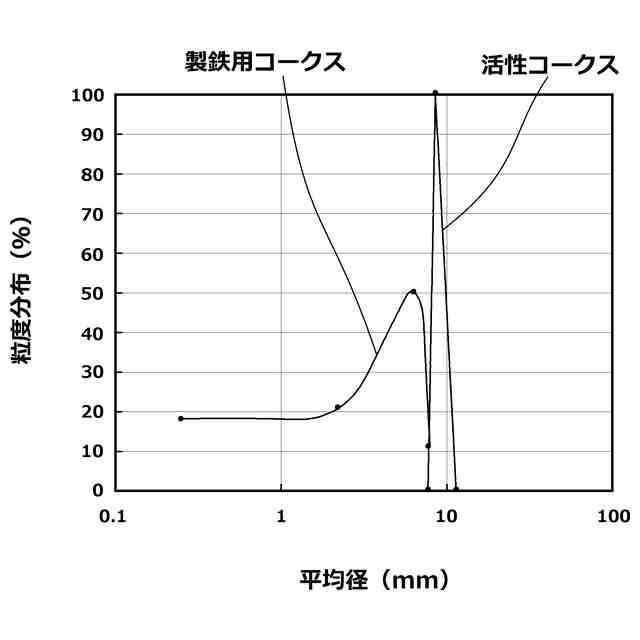

実際に用いた製鉄用コークスと活性コークスとの平均径と粒度分布との関係を示すグラフである。

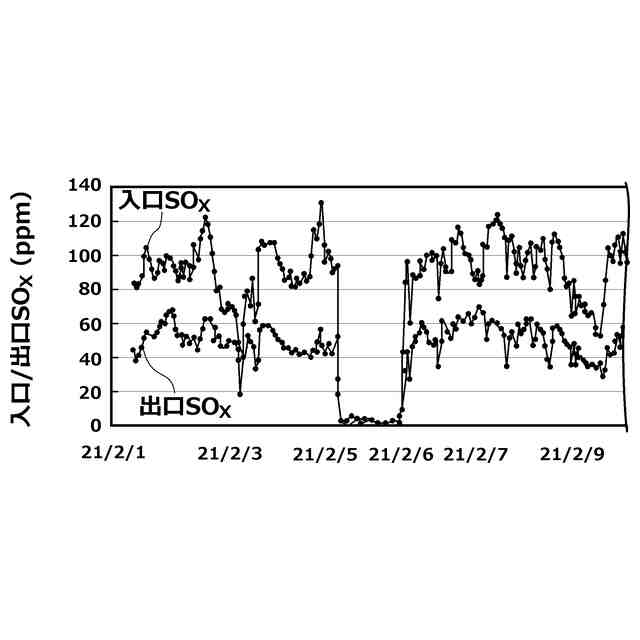

実施例の一例を示す吸着塔前後でのＳＯｘ濃度（ｐｐｍ）の変化を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について具体的に説明する。なお、以下の実施形態は、本発明の技術的思想を具体化するための装置や方法を例示するものであり、構成を下記のものに特定するものでない。すなわち、本発明の技術的思想は、特許請求の範囲に記載された技術的範囲内において、種々の変更を加えることができる。
（【００１１】以降は省略されています）
