公開番号2025116717
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011314
出願日2024-01-29
発明の名称桟橋のPC梁端接合構造およびその接合方法
出願人黒沢建設株式会社,若築建設株式会社
代理人弁理士法人井上国際特許商標事務所,個人,個人,個人,個人
主分類E02B 3/06 20060101AFI20250801BHJP(水工;基礎;土砂の移送)
要約【課題】プレキャストのPC梁を用いて桟橋上部工の骨組を形成する際の現場打ちコンクリートによる海上作業を極力減らすと共に、巨大地震による大規模な津波に対して従来技術より大幅に強くした梁端接合構造およびその接合方法を提供する。

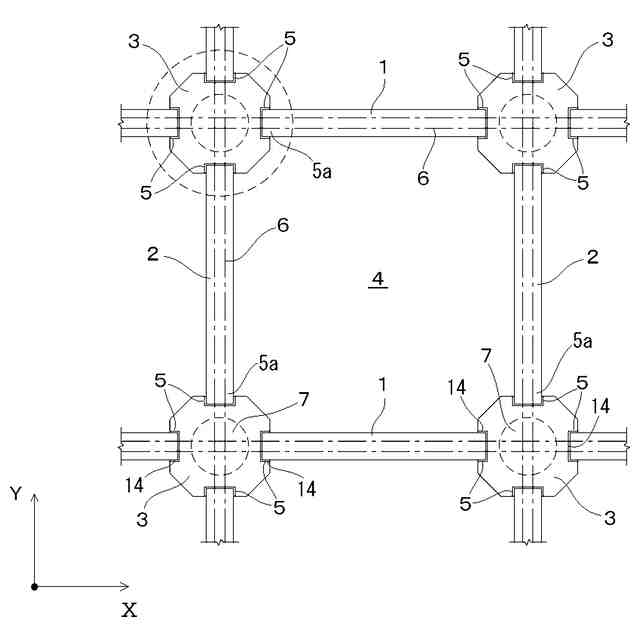

【解決手段】平面2方向で杭頭部の間にプレキャストのPC梁(X梁1、Y梁2)がそれぞれ設けられ、その上に床版が形成される桟橋のPC梁端接合構造であって、PC梁の梁端5aに対応する位置で所定の深さまで凹み、平面視においてPC梁の梁端5aを3面囲む凹状に形成された梁端取込部5を備え、杭頭部に固定された杭頭ブロック3を有し、梁端5aが梁端取込部5に挿入され、PC梁と杭頭ブロック3を貫通したPC鋼材6が緊張定着され、PC梁と杭頭ブロック3とがPC圧着接合されていることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
平面２方向で杭頭部の間にプレキャストのＰＣ梁がそれぞれ設けられ、その上に床版が形成される桟橋のＰＣ梁端接合構造であって、

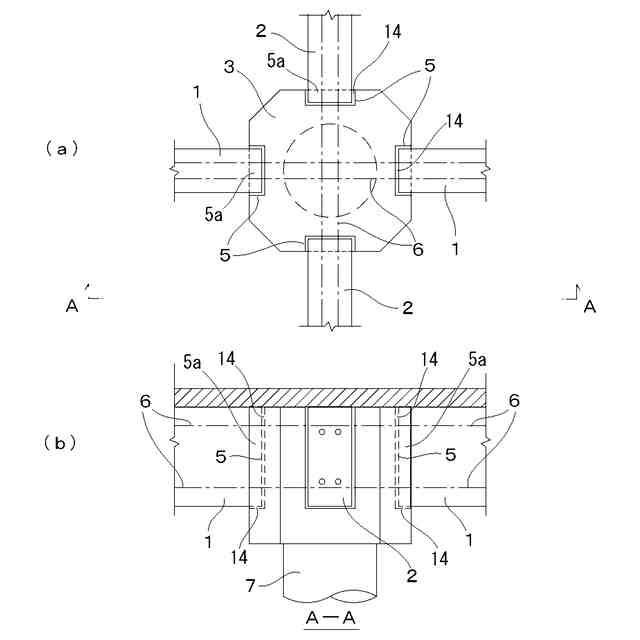

前記ＰＣ梁の梁端に対応する位置で所定の深さまで凹み、平面視において前記ＰＣ梁の梁端を３面囲む凹状に形成された梁端取込部を備え、前記杭頭部に固定された杭頭ブロックを有し、
前記梁端が前記梁端取込部に挿入され、
前記ＰＣ梁と前記杭頭ブロックを貫通したＰＣ鋼材が緊張定着され、前記ＰＣ梁と前記杭頭ブロックとがＰＣ圧着接合されていることを特徴とする桟橋のＰＣ梁端接合構造。
続きを表示（約 800 文字）【請求項２】
前記梁端は、前記ＰＣ梁の長手方向に垂直な部材断面の少なくとも半分が前記梁端取込部に挿入されていることを特徴とする請求項１に記載の桟橋の梁端接合構造。
【請求項３】
前記杭頭ブロックは前記ＰＣ梁の下側に突出したアゴを備え、
前記ＰＣ梁が前記アゴの上に設置され、前記ＰＣ梁と前記アゴとを貫通したＰＣ鋼材が緊張定着され、前記ＰＣ梁と前記杭頭ブロックとがＰＣ圧着接合されていることを特徴とする請求項２に記載の桟橋の梁端接合構造。
【請求項４】
平面２方向で杭頭部の間にプレキャストのＰＣ梁をそれぞれ設けて、その上に床版を形成する桟橋のＰＣ梁端接合方法であって、
前記ＰＣ梁の梁端に対応する位置で所定の深さまで凹んで、平面視において前記ＰＣ梁の梁端を３面囲む凹状に形成された梁端取込部を備えた杭頭ブロックを前記杭頭部に固定し、
前記梁端が前記梁端取込部に挿入された状態で前記ＰＣ梁を配置した後に、前記梁端取込部と前記梁端との間に設けられている目地に目地モルタルを充填して硬化させた後に、
前記ＰＣ梁と杭頭ブロックを貫通したＰＣ鋼線を緊張定着することにより、前記ＰＣ梁と前記杭頭ブロックとをＰＣ圧着接合することを特徴とする桟橋のＰＣ梁端接合方法。
【請求項５】
前記梁端は、前記ＰＣ梁の長手方向に垂直な部材断面の少なくとも半分を前記梁端取込部に挿入されることを特徴とする請求項４に記載の桟橋の梁端接合方法。
【請求項６】

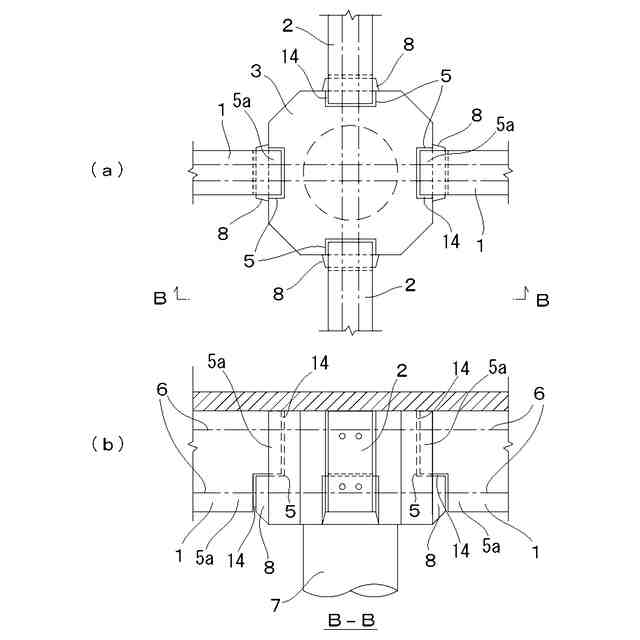

前記梁端取込部の下側から突出したアゴを前記杭頭ブロックに形成し、
前記ＰＣ梁を前記アゴの上に設置し、前記ＰＣ梁と前記アゴとを貫通したＰＣ鋼線を緊張定着し、前記ＰＣ梁と前記杭頭ブロックとをＰＣ圧着接合することを特徴とする請求項５に記載の桟橋の梁端接合方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、桟橋の既設改修や新設を問わずに、プレキャストのＰＣ梁をＰＣ圧着接合によって梁端と杭頭ブロックとを一体化した直杭式横桟橋を構築する梁端接合構造およびその接合方法に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
コンクリート製の桟橋において、基礎杭の上にプレキャスト製のＰＣ梁（桁）を設置して、ＰＣ梁（桁）と杭頭部を接合して一体化する方法に関する従来技術は、複数の特許文献に開示されている。
【０００３】
特許文献１は、基礎杭の頭部間にプレキャストコンクリート製の縦桁と横桁を掛け渡して、それぞれの桁の両端面から鉄筋を外部に露出して突設し、現場打ちの杭頭コンクリートで桁と杭とを一体化することによって、杭頭コンクリートのみが現場打ちとなり、海上作業が大幅に省略されるというものである。
【０００４】
特許文献２は、梁のプレキャスト部の端面から鉄骨と鉄筋を突出させて、杭上の受台上に鉄骨と鉄筋を載置した後に、杭と梁のプレキャスト部梁の端面との間の空間には、現場打ちコンクリートを打設充填して杭と梁を接合することによって、現場での作業を最小限として、接合部の施工の手間を省くことができるというものである。
【０００５】
特許文献３は、プレキャストＰＣ主梁を杭頭部に設置した後に、主梁と杭頭部との空間を間詰めコンクリートを充填して接合して一体化し、主梁の側面から突設した受棚にプレキャストＰＣ横梁を架設して、ＰＣ鋼線を貫通して緊張して主梁と横梁を一体化するものとしている。格子枠の構成は、プレキャスト製品であるため、現場打ちコンクリートに必要となる海上の足場、支保工が不要となり、さらに、型枠の組み立て、脱型が不要となるため、迅速な構築を行うことができるというものである。
【０００６】
特許文献４は、杭頭部に接合部材を挿入し、既製梁部材が、平板状の天板部と、両側縁より垂下された側壁部と、所謂逆Ｕ字状断面に形成され、その天板部の端部を接合部材に設置された受棚部に設置し、貫通したＰＣ部材（ＰＣ鋼材）を緊張定着して、既製梁と接合部材とをＰＣ圧着接合して一体化し、その後に、接合部材の中央で杭頭と嵌合する開口または鞘管に場所打ちコンクリートを充填して接合部材と杭頭部とを接合している。そして、杭形成された梁部の上にプレキャストコンクリート床版又は場所打ちコンクリートによって床版部を形成し、杭支持構造物が構築されるというものである。既製梁の断面を逆Ｕ字状にすることによって、プレキャスト部材の軽量化を実現し、工場製品でも運送を容易にすると共に、大型起重機や起重機は不要となる。さらに、既製梁部材を仮設置した段階で波浪等によって杭が揺動した場合であっても、既製梁部材の脱落を防止することができる等の効果が得られるという。
【０００７】
また、ＰＣ圧着接合に関する従来技術については、当出願人が既に数多くの特許文献に示しており、その代表とするものは、ＰＣ圧着関節工法である。後述する本願発明と従来技術との相違を説明するため、ここで特許文献５として取り上げる。従来のＰＣ圧着接合の特徴は特許文献５の図１、図２及び図４に示す通りである。
【先行技術文献】
【特許文献】
【０００８】
特開平７－２０７６４１号公報
特開平８－１２０６３８号公報
特許第４５９７９２１号公報
特許第７１７８０５０号公報
特許第５６１２２３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１及び２に開示された方法は、プレキャスト製の梁端から鉄筋や鉄骨を出して、杭頭コンクリートとして、又は、杭と梁のプレキャスト部の端面との間に、現場打ちコンクリートを打設して杭頭とプレキャスト梁を接合するものである。その現場打ちコンクリートは海上作業となり、支保工や型枠を組み、配筋工事を行い、コンクリートを打設して養生する工程はすべて海上で行うために、工期が長期化し、コストが高騰するばかりではなく、品質管理も一層困難となり、特に、海水飛沫による塩害を受けて鉄筋が施工段階でもすぐに腐食してしまい、構築された構造体の強度や耐久性などが著しく劣るという問題が生じる。
【００１０】
上記の問題を解消し、現場打ちによる海上作業をさらに減らす方法として、特許文献３と４に記載の発明が開示されている。
（【００１１】以降は省略されています）
