特許ウォッチ

公開番号2025116143
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025089994,2021159061
出願日2025-05-29,2021-09-29
発明の名称樹脂成型品
出願人大日本印刷株式会社
代理人弁理士法人大谷特許事務所
主分類B32B 3/30 20060101AFI20250731BHJP(積層体)
要約【課題】柄の立体感が際立つとともに、回折光沢を呈する樹脂成型品を製造可能な離型シート及びその製造方法を提供する。
【解決手段】基材層と、前記基材層の一方の面側に離型層とを有し、前記離型層が、前記基材層と反対側の表面に、複数の第1の凸部と、前記第1の凸部の間に位置する凹部とで構成される第1の凹凸構造を有し、前記第1の凸部の各々は、頂部を有し、前記頂部は前記第1の凹凸構造よりも微細な第2の凹凸構造が形成された領域であり、前記凹部に前記第2の凹凸構造が形成されず、前記第2の凹凸構造は、前記離型層を平面視したときに第1の方向に延在するとともに、前記第1の方向に略直交する第2の方向に配列する複数の第2の凸部を有し、前記第2の凹凸構造は回折光沢を呈し、前記離型層の前記表面は、ISO 25178-2:2012で規定されるクルトシス(Sku)が3未満である、離型シート。
【選択図】図1
特許請求の範囲【請求項１】
支持体層と、前記支持体層の一方の面側に樹脂層とを有し、
前記樹脂層が、前記支持体層と反対側の面に、複数の凹部と、前記凹部の間に位置する第１の凸部とで構成される第１の凹凸構造を有し、
前記凹部の各々は、底部を有し、前記底部は前記第１の凹凸構造よりも微細な第２の凹凸構造が形成された領域であり、
前記第１の凸部に前記第２の凹凸構造が形成されず、
前記第２の凹凸構造は、前記樹脂層を平面視したときに第１の方向に延在するとともに、前記第１の方向に略直交する第２の方向に配列する複数の第２の凸部を有し、前記第２の凹凸構造は回折光沢を呈する、樹脂成型品。
続きを表示（約 390 文字）【請求項２】
前記樹脂層の前記支持体層と反対側の面は、ＩＳＯ２５１７８－２：２０１２で規定されるクルトシス（Ｓｋｕ）が３未満である、請求項１に記載の樹脂成型品。
【請求項３】
前記樹脂層の前記支持体層と反対側の面は、ＩＳＯ２５１７８－２：２０１２で規定されるクルトシス（Ｓｋｕ）が３以上である、請求項１に記載の樹脂成型品。
【請求項４】
前記樹脂層の前記支持体層と反対側の面は、ＩＳＯ２５１７８－２：２０１２で規定されるスキューネス（Ｓｓｋ）が０より大きい、請求項１乃至請求項３のいずれか１項に記載の樹脂成型品。
【請求項５】
前記樹脂層の前記支持体層と反対側の面は、ＩＳＯ２５１７８－２：２０１２で規定されるスキューネス（Ｓｓｋ）が０以下である、請求項１乃至請求項３のいずれか１項に記載の樹脂成型品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、離型シート及びその製造方法、並びに、樹脂成型品に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
合成皮革製品や、家具、自動車内装部材に用いられる化粧シートなどの樹脂成型品は、表面に、凹凸による柄模様が設けられることがある。この柄模様によって、例えば天然皮革に近い質感を表現したり、幾何学模様等を付与して意匠性を高めたりすることができる。上記樹脂成型品には、更に、光沢感などの光学的な意匠性が付与される場合がある。例えば、表面に微細な凹凸を形成し、光の回折現象によって観察角度に応じて色味が変化する多色の光沢（例えば虹状の光沢）を呈する樹脂成型品が提案されている。
【０００３】
上記の意匠性を有する樹脂成型品は、表面に柄模様等の凹凸が形成された離型シートを用い、離型シート表面の凹凸を転写することにより製造される。
特許文献１は、回折光沢を呈する微細凹凸構造を離型層の表面に形成した離型紙を開示する。
特許文献２は、寸法の大きい凹凸と、多色の光沢感を付与可能な寸法を有する微細な凹凸とを組み合わせた表面形状を有する離型シートを開示する。特許文献２の離型シートは、離型層の表面形状が、天面及び傾斜側面を有する凸構造と、凸構造の間の凹部とで構成される第１凹凸構造を有し、天面及び凹部に微細な第２凹凸構造が設けられ、傾斜側面に第２凹凸構造が設けられていないという特徴を有する。特許文献２の離型シートを用いて作製される樹脂成型品は、第２凹凸構造が形成される領域と形成されない領域とで多色光沢による見え方の違いを生じさせ、これにより、第１凹凸構造に対応する柄として観察者に認識させることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－５５１３３号公報
特開２０１８－１６４９９２号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
特許文献１の離型紙は、回折光沢の意匠を有するのみである。特許文献１には、立体的な凹凸による柄模様について何ら言及されていない。
特許文献２は、光沢の違いによって柄を認識させるものであるため、賦形される柄の立体感に欠けていた。また、特許文献２の離型シートは、微細な凹凸構造が設けられる領域が大きくなるため、光沢のコントラストが不鮮明になりやすいとの問題があった。更には、第２凹凸構造が形成されない傾斜側面の寸法設計が難しく、柄設計の自由度が限られていた。すなわち、特許文献２の離型シートを用いて表現できる柄は限定的であった。
【０００６】
本開示は上記課題に鑑みなされたものであり、柄の立体感が際立つとともに、回折光沢を呈する樹脂成型品を製造可能な離型シート、及び、該離型シートの製造方法を提供することを目的とする。また本開示は、上記離型シートを用いて製造され、柄の立体感が際立つとともに、回折光沢を呈する樹脂成型品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本開示は、以下の［１］－［１３］を提供する。
［１］基材層と、前記基材層の一方の面側に離型層とを有し、前記離型層が、前記基材層と反対側の表面に、複数の第１の凸部と、前記第１の凸部の間に位置する凹部とで構成される第１の凹凸構造を有し、前記第１の凸部の各々は、頂部を有し、前記頂部は前記第１の凹凸構造よりも微細な第２の凹凸構造が形成された領域であり、前記凹部に前記第２の凹凸構造が形成されず、前記第２の凹凸構造は、前記離型層を平面視したときに第１の方向に延在するとともに、前記第１の方向に略直交する第２の方向に配列する複数の第２の凸部を有し、前記第２の凹凸構造は回折光沢を呈し、前記離型層の前記表面は、ＩＳＯ２５１７８－２：２０１２で規定されるクルトシス（Ｓｋｕ）が３未満である、離型シート。
［２］前記第１の凸部の各々は、前記頂部と前記凹部とを結ぶ側面部を有し、前記側面部に前記第２の凹凸構造が形成されていない、［１］に記載の離型シート。
［３］前記離型層の前記表面は、ＩＳＯ２５１７８－２：２０１２で規定されるスキューネス（Ｓｓｋ）が０未満である、［１］または［２］に記載の離型シート。
［４］前記離型層の前記表面は、ＩＳＯ２５１７８－２：２０１２で規定されるスキューネス（Ｓｓｋ）が０以上である、［１］または［２］に記載の離型シート。

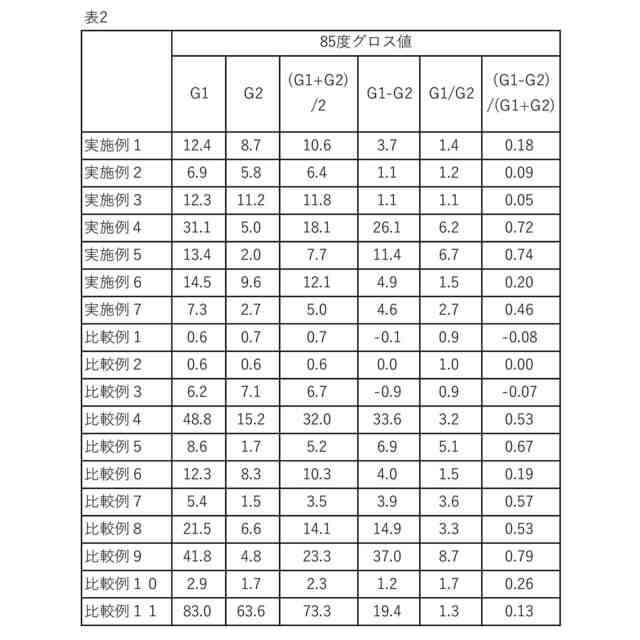

［５］ＪＩＳＺ８７４１：１９９７に準拠して測定される前記離型層の表面の８５度グロス値が、下記式（１）を満たす、［１］－［４］のいずれかに記載の離型シート。
Ｇ１＞Ｇ２ …（１）
Ｇ１：前記第１の方向から測定光を入射して得られる８５度グロス値
Ｇ２：前記第２の方向から測定光を入射して得られる８５度グロス値
［６］前記基材層が紙基材を含む、［１］－［５］のいずれかに記載の離型シート。
［７］前記紙基材は、厚みが２５μｍ以上２００μｍ以下である、［６］に記載の離型シート。
［８］前記紙基材は、坪量が４０ｇ／ｍ
２
以上４００ｇ／ｍ
２
以下である、［６］に記載の離型シート。
［９］前記離型層が熱可塑性樹脂を含む、［１］－［８］のいずれかに記載の離型シート。
［１０］前記熱可塑性樹脂が、ポリプロピレン系樹脂、ポリメチルペンテン系樹脂、（メタ）アクリル系樹脂、（メタ）アクリル酸エステル共重合体からなる群から選択される１種以上を含む、［９］に記載の離型シート。
［１１］前記離型層の厚みが５μｍ以上１２０μｍ以下である、［１］－［１０］のいずれかに記載の離型シート。
【０００８】
［１２］［１］－［１１］のいずれかに記載の離型シートを製造する方法であって、前記基材層上に、前記第２の凹凸構造を有する前駆層を形成する工程（１）と、前記第１の凹凸構造と対応する表面形状を有するエンボスロールを前記前駆層の表面に押圧し、表面に前記第１の凹凸構造及び前記第２の凹凸構造を有する離型層を形成する工程（２）と、を備え、前記工程（２）において、前記凹部に対応する位置で前記エンボスロールと前記前駆層とを接触させ、前記頂部に対応する位置で前記エンボスロールと前記前駆層とを離間させる、離型シートの製造方法。
【０００９】
［１３］支持体層と、前記支持体層の一方の面側に樹脂層とを有し、前記樹脂層が、前記支持体層と反対側の面に、複数の凹部と、前記凹部の間に位置する第１の凸部とで構成される第１の凹凸構造を有し、前記凹部の各々は、底部を有し、前記底部は前記第１の凹凸構造よりも微細な第２の凹凸構造が形成された領域であり、前記第１の凸部に前記第２の凹凸構造が形成されず、前記第２の凹凸構造は、前記樹脂層を平面視したときに第１の方向に延在するとともに、前記第１の方向に略直交する第２の方向に配列する複数の第２の凸部を有し、前記第２の凹凸構造は回折光沢を呈する、樹脂成型品。
【発明の効果】
【００１０】
本開示の離型シートを用いることにより、柄の立体感が際立つとともに、回折光沢を呈する樹脂成型品を製造可能な離型シート、及び、樹脂成型品を得ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
