公開番号
2025126673
公報種別
公開特許公報(A)
公開日
2025-08-29
出願番号
2024023024
出願日
2024-02-19
発明の名称
光学積層体、表示装置用部材および表示装置
出願人
大日本印刷株式会社
代理人
個人
,
個人
主分類
G02B
1/14 20150101AFI20250822BHJP(光学)
要約
【課題】樹脂基材とハードコート層とを有する光学積層体であって、高い表面硬度を有しつつ、耐屈曲性が良好な光学積層体を提供する。

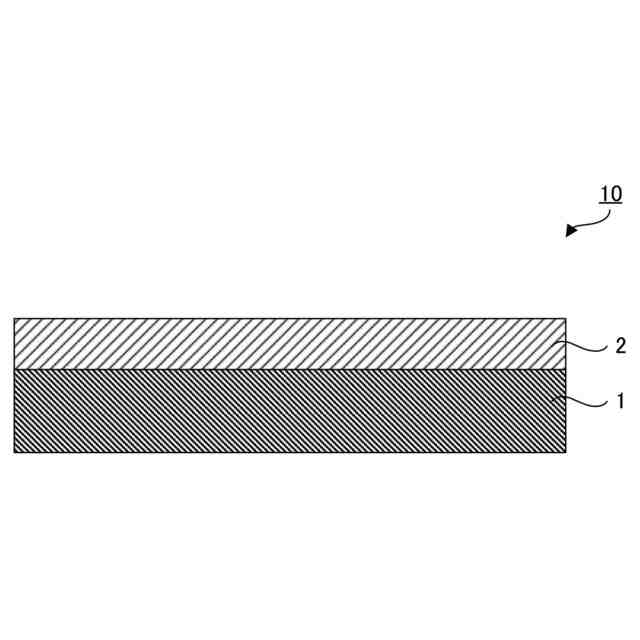

【解決手段】本開示は、樹脂基材1と、上記樹脂基材1の一方の面に配置されたハードコート層2と、を有する光学積層体10であって、上記光学積層体10に対して引張試験を行った際、上記ハードコート層2にクラックが発生したときのひずみをA(%)とし、上記光学積層体10が破断したときのひずみをB(%)とし、上記光学積層体10のひずみが1%から2%の区間における引張弾性率をC(GPa)とし、上記光学積層体10の厚さをD(μm)とした場合、下記式(1)により算出されるX1値が、0.10以上である、光学積層体10を提供する。
X1=(B-A)×C/D(1)
【選択図】図1
特許請求の範囲
【請求項1】
樹脂基材と、
前記樹脂基材の一方の面に配置されたハードコート層と、を有する光学積層体であって、

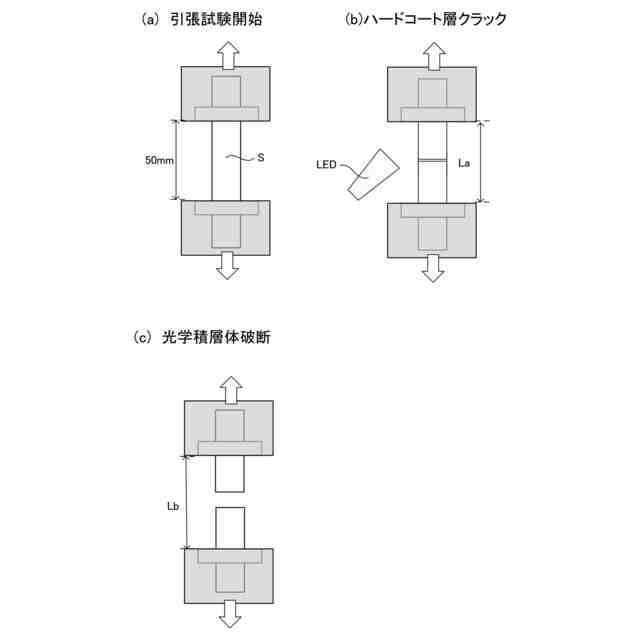

前記光学積層体に対して引張試験を行った際、前記ハードコート層にクラックが発生したときのひずみをA(%)とし、前記光学積層体が破断したときのひずみをB(%)とし、前記光学積層体のひずみが1%から2%の区間における引張弾性率をC(GPa)とし、前記光学積層体の厚さをD(μm)とした場合、下記式(1)により算出されるX1値が、0.10以上である、光学積層体。
X1=(B-A)×C/D (1)
続きを表示(約 540 文字)
【請求項2】
前記ハードコート層の複合弾性率をE(GPa)、前記樹脂基材の複合弾性率をF(GPa)、前記ハードコート層の厚さをG(μm)とした場合、下記式(2)により算出されるX2値が、10以上である、請求項1に記載の光学積層体。
X2=E
2
×F
2
×G/1000 (2)
【請求項3】

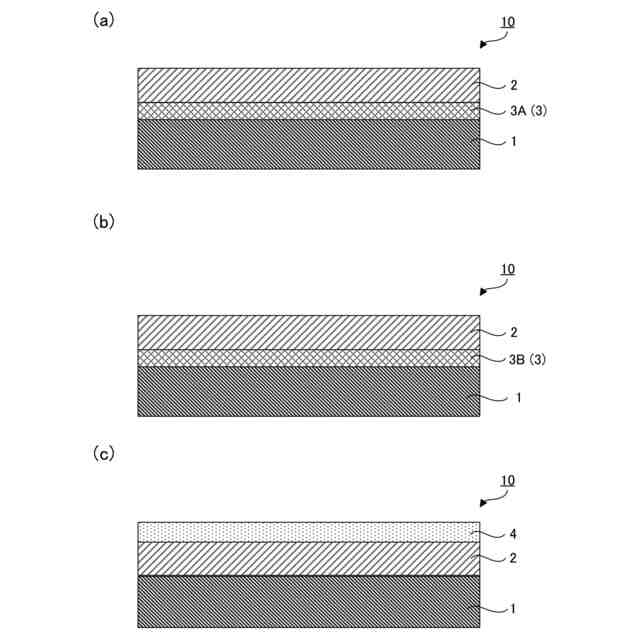

前記樹脂基材と前記ハードコート層との間に中間層を有する、請求項1に記載の光学積層体。
【請求項4】
前記中間層の厚さが、0.01μm以上1.0μm以下である、請求項3に記載の光学積層体。
【請求項5】
前記中間層は、前記樹脂基材の屈折率および前記ハードコート層の屈折率の間の屈折率を有する、請求項3に記載の光学積層体。
【請求項6】
前記光学積層体は、フッ素原子を含有しない、請求項1に記載の光学積層体。
【請求項7】
請求項1から請求項6までのいずれかに記載の光学積層体を有する、表示装置用部材。
【請求項8】
表示パネルと、
前記表示パネルの観察者側に配置された、請求項7に記載の表示装置用部材と、を備える、表示装置。
発明の詳細な説明
【技術分野】
【0001】
本開示は、光学積層体、表示装置用部材および表示装置に関する。
続きを表示(約 1,300 文字)
【背景技術】
【0002】
表示装置の表面には、前面板として、例えばハードコート性、耐摩耗性、反射防止性、防眩性、帯電防止性、防汚性等、種々の性能を有する積層体が配置されている。例えば、特許文献1および特許文献2には、画像表示装置の画像表示面の耐擦傷性を向上させることを目的として、基材およびハードコート層を有するハードコートフィルムが開示されている。
【0003】
近年、フォルダブルディスプレイ、ローラブルディスプレイ、ベンダブルディスプレイ等のフレキシブルディスプレイの開発が盛んに行われており、中でも、フォルダブルディスプレイ、すなわち折り曲げられる表示装置の開発が進められている。
【0004】
表示装置の表面に配置される積層体には、高い表面硬度が求められている。また、フレキシブルディスプレイには、繰り返し屈曲させても表示不良が発生しないことが求められ、フレキシブルディスプレイの表面に配置される積層体には、繰り返し屈曲させたときに、剥がれや割れが生じない耐屈曲性が求められる。しかし、ハードコート層を有する積層体は、表面硬度が高いため、耐屈曲性が低下する場合がある。そのため、表示装置の表面に配置される積層体として十分に高い表面硬度を有しつつ、耐屈曲性が良好な光学積層体が求められている。
【先行技術文献】
【特許文献】
【0005】
特開2014-238614号公報
特開2014-186210号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
本開示は、上記実情に鑑みてなされたものであり、樹脂基材とハードコート層とを有する光学積層体であって、高い表面硬度を有しつつ、耐屈曲性が良好な光学積層体を提供することを主目的とする。
【課題を解決するための手段】
【0007】
本開示の一実施形態は、樹脂基材と、上記樹脂基材の一方の面に配置されたハードコート層と、を有する光学積層体であって、上記光学積層体に対して引張試験を行った際、上記ハードコート層にクラックが発生したときのひずみをA(%)とし、上記光学積層体が破断したときのひずみをB(%)とし、上記光学積層体のひずみが1%から2%の区間における引張弾性率をC(GPa)とし、上記光学積層体の厚さをD(μm)とした場合、下記式(1)により算出されるX1値が、0.10以上である、光学積層体を提供する。
X1=(B-A)×C/D (1)
【0008】
本開示の他の実施形態は、上述の光学積層体を有する、表示装置用部材を提供する。
【0009】
本開示の他の実施形態は、表示パネルと、上記表示パネルの観察者側に配置された、上述の表示装置用部材と、を備える、表示装置を提供する。
【発明の効果】
【0010】
本開示においては、表示装置の表面に配置される積層体として十分に高い表面硬度を有しつつ、耐屈曲性が良好な光学積層体を提供できるという効果を奏する。
【図面の簡単な説明】
(【0011】以降は省略されています)
