公開番号2025127976
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024025016
出願日2024-02-21
発明の名称ICカード、コンピュータプログラム、ICチップおよびリセット応答の出力方法
出願人大日本印刷株式会社
代理人個人,個人,個人,個人,個人
主分類G06K 19/07 20060101AFI20250826BHJP(計算;計数)
要約【課題】複数の動作クラスをサポートする接続装置においては、公称供給電圧が最大の動作クラスで動作し、1つの動作クラスをサポートする接続装置においては、この動作クラスで動作するICカード提供する。
【解決手段】ICカード1は、リセット信号を受信したときの動作クラスが、公称供給電圧が最大の動作クラスの場合、前回動作クラス情報を参照することなくリセット応答を出力し、公称供給電圧が最大でない動作クラスの場合、前回動作クラス情報を参照し、判別した動作クラスと前回動作クラス情報で示される動作クラスが異なるときは、リセット応答を出力することなく、判別した動作クラスを示す前回動作クラス情報を記憶し、判別した動作クラスと前回動作クラス情報で示される動作クラスが同じときは、リセット応答を出力するリセット応答部10を備える。

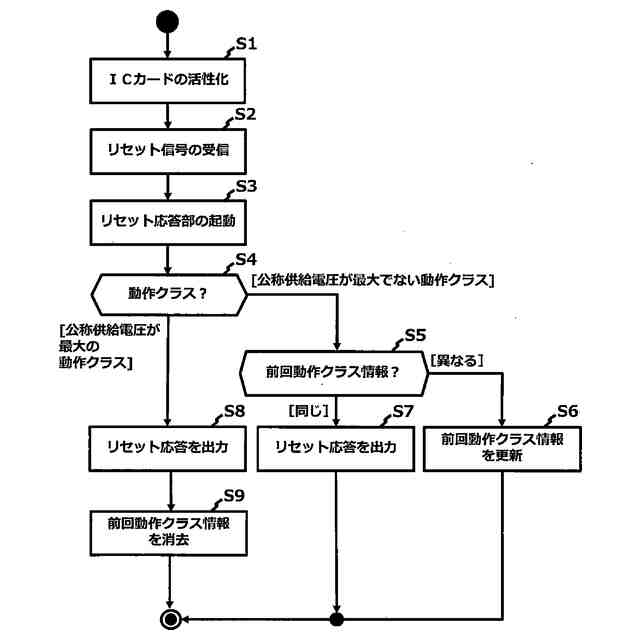

【選択図】図3
特許請求の範囲【請求項１】
複数の動作クラスをサポートするＩＣカードであって、
リセット信号を受信したときに供給されている電圧に該当する動作クラスを判別し、判別した動作クラスが、公称供給電圧が最大の動作クラスの場合、前回の動作クラスを示す前回動作クラス情報を参照することなくリセット応答を出力して前記前回動作クラス情報を削除し、判別した動作クラスが、公称供給電圧が最大でない動作クラスの場合、前記前回動作クラス情報を参照し、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが異なるときは、リセット応答を出力することなく、判別した動作クラスを示す情報に前記前回動作クラス情報を更新し、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが同じときは、リセット応答を出力するリセット応答部を備える、
ことを特徴とするＩＣカード。
続きを表示（約 1,200 文字）【請求項２】
前記リセット応答部は、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが同じとき、リセット応答を出力してから前記前回動作クラス情報を削除することを特徴とする、請求項１に記載したＩＣカード。
【請求項３】
請求項１または２に記載したＩＣカードの前記リセット応答部として、ＩＣカードのＣＰＵを動作させるコンピュータプログラム。
【請求項４】
複数の動作クラスをサポートするＩＣカードに実装するＩＣチップであって、
リセット信号を受信したときに供給されている電圧に該当する動作クラスを判別し、判別した動作クラスが、公称供給電圧が最大の動作クラスの場合、前回の動作クラスを示す前回動作クラス情報を参照することなくリセット応答を出力して前記前回動作クラス情報を削除し、判別した動作クラスが、公称供給電圧が最大でない動作クラスの場合、前記前回動作クラス情報を参照し、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが異なるときは、リセット応答を出力することなく、判別した動作クラスを示す情報に前記前回動作クラス情報を更新し、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが同じときは、リセット応答を出力するリセット応答部を備える、
ことを特徴とするＩＣチップ。
【請求項５】
前記リセット応答部は、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが同じとき、リセット応答を出力してから前記前回動作クラス情報を削除することを特徴とする、請求項４に記載したＩＣチップ。
【請求項６】
複数の動作クラスをサポートするＩＣカードが実行する方法であって、
前記ＩＣカードが、リセット信号を受信したときに供給されている電圧に該当する動作クラスを判別するステップａと、
前記ＩＣカードが、判別した動作クラスが、公称供給電圧が最大の動作クラスの場合、前回の動作クラスを示す前回動作クラス情報を参照することなくリセット応答を出力して前記前回動作クラス情報を削除し、判別した動作クラスが、公称供給電圧が最大でない動作クラスの場合、前記前回動作クラス情報を参照し、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが異なるときは、リセット応答を出力することなく、判別した動作クラスを示す情報に前記前回動作クラス情報を更新し、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが同じときは、リセット応答を出力するステップｂと、
を含むことを特徴とするリセット応答の出力方法。
【請求項７】
前記ＩＣカードは、前記ステップｂにおいて、判別した動作クラスと前記前回動作クラス情報で示される動作クラスが同じとき、リセット応答を出力してから前記前回動作クラス情報を削除することを特徴とする、請求項６に記載したリセット応答の出力方法。

発明の詳細な説明【技術分野】
【０００１】
本願は、複数の動作クラスをサポートするＩＣカードに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３は、外部端子付きＩＣカードの電気的インターフェイスおよび伝送プロトコルを定義する重要な国際規格である。現在普及している外部端子付きＩＣカードのほとんどはＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３に準拠している。外部端子付きＩＣカードは、接触型ＩＣカードと呼ばれることがある。これ以降、本願では、外部端子付きＩＣカードを単にＩＣカードと記載する。
【０００３】
ＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３は、１９８９年に初版が作成されて以来、何度か改訂されている。ＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３に係る主な改訂ポイントに、ＩＣカードがサポートする動作クラスがある。動作クラスとは、公称供給電圧と最大電流値の組み合わせからなるクラスである。
【０００４】
ＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３の初版で定義された動作クラスは、公称供給電圧を５Ｖとする動作クラスのみであったが、その後の改訂で、公称供給電圧を３Ｖとする動作クラスと、公称供給電圧を１．８Ｖとする動作クラスが追加された。ＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３では、公称供給電圧を５Ｖとする動作クラスをクラスＡと呼び、公称供給電圧を３Ｖとする動作クラスをクラスＢと呼び、そして、公称供給電圧を１．８Ｖとする動作クラスをクラスＣと呼んでいる。なお、公称供給電圧とは、接続装置がＩＣカードに供給する電圧の目安となる電圧値である。動作クラスの公称供給電圧には、最小値と最大値が既定されている。例えば、クラスＡに係る公称供給電圧の最小値は４．５Ｖで、最大値は５．５Ｖである。
【０００５】
また、ＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３では、ＩＣカードが複数の動作クラスをサポートすることが許可されているが、ＩＣカードが２つ以上の動作クラスをサポートする場合、それらの動作クラスは連続しなければならない。この内容に従うと、ＩＣカードがサポートできる２つ以上の動作クラスは、クラスＡおよびＢ、クラスＢおよびＣ、そして、クラスＡ、ＢおよびＣの３通りになる。
【０００６】
このように、現在のＩＳＯ／ＩＥＣ７８１６Ｐａｒｔ３では、ＩＣカードが複数の動作クラスをサポートすることが許可されていることを受けて、特許文献１では、様々な動作クラスに柔軟に対応することが可能となるＩＣカード（携帯可能電子装置）が開示されている。
【０００７】
特許文献１で開示された発明のように、様々な動作クラスそれぞれにＩＣカードを対応させることは、ＩＣカードの利便性からすると重要なことである。しかし、近年、ＩＣカードを利用するサービスのセキュリティを高めるために、高度な暗号演算（ＲＳＡや楕円暗号）をＩＣカードに処理させることが増えている。このため、近年、ＩＣカードがコマンドを受信してからレスポンスを送信するまでの処理時間が問題になっている。よって、複数の動作クラスに対応させたＩＣカードの場合、ＩＣカードの処理時間が短くなるように、ＩＣカードの動作クラスを決定することも重要になる。
【０００８】
ＩＣカードの処理速度が速いほど、ＩＣカードの消費電流は大きくなる。動作クラスの最大電流値は、公称供給電圧が大きいほど大きくなる。そこで、ＩＣカードの処理速度を短くするためには、ＩＣカードがサポートしている動作クラスの中から、公称供給電圧が最も大きい動作クラスでＩＣカードを動作させることが望ましい。
【０００９】
このように、ＩＣカードの処理速度の観点からすると、公称供給電圧が最も大きい動作クラスでＩＣカードを動作させることが望ましいが、ＩＣカードが動作できる動作クラスは、ＩＣカードと接続する接続装置（カードリーダ）がサポートしている動作クラスに依存する。
【００１０】
市販されている接続装置の中には、クラスＡおよびＢをサポートする接続装置も存在する。しかし、クラスＡおよびＢをサポートする接続装置が、ＩＣカードの消費電力を抑えるためにクラスＢを優先させる仕様であると、クラスＡおよびＢをサポートするＩＣカードは、処理速度が速いクラスＡでは動作せず、クラスＡよりも処理速度が遅くなるクラスＢで動作してしまう。特許文献２では、ＩＣカードの正常動作を保証できない電圧が接続装置から供給された場合、それを適切な電圧へと誘導するための情報を提供するＩＣカードが開示されている。
（【００１１】以降は省略されています）
