公開番号2025132883
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030746
出願日2024-02-29
発明の名称光学部材、ヘッドマウントディスプレイ
出願人大日本印刷株式会社
代理人個人,個人
主分類G02B 5/00 20060101AFI20250903BHJP(光学)
要約【課題】ヘッドマウントディスプレイの表示素子に接合された光学部材の傷や変形を抑制する。
【解決手段】光学部材20は、ヘッドマウントディスプレイ10の表示素子13に接合される。光学部材20は、樹脂層30を備える。樹脂層30は、凹凸形状36を形成するよう配列された複数の単位光学要素35を含む。樹脂層30の損失弾性率は、4×10⁵Pa以上2×10⁶Pa以下である。樹脂層30の貯蔵弾性率に対する損失弾性率の比は、0.02以上0.5以下である。
【選択図】図3
特許請求の範囲【請求項１】
ヘッドマウントディスプレイの表示素子に接合される光学部材であって、
樹脂層を備え、
前記樹脂層は、凹凸形状を形成するよう配列された複数の単位光学要素を含み、
前記樹脂層の損失弾性率は、４×１０
５
Ｐａ以上２×１０
６
Ｐａ以下であり、
前記樹脂層の貯蔵弾性率に対する損失弾性率の比は、０．０２以上０．５以下である、光学部材。
続きを表示（約 950 文字）【請求項２】
前記凹凸形状の稜線近傍の曲率半径は、０．１μｍ以上２５μｍ以下である、請求項１に記載の光学部材。
【請求項３】
第１面と、前記第１面の反対側の第２面と、を含み、
前記単位光学要素は、前記第２面を形成し、
前記第１面の鉛筆硬度Ｈｍと前記第２面の鉛筆硬度Ｈｅとは、以下の関係（ｉ）を満たす、請求項１に記載の光学部材。
Ｈｅ＋３≧Ｈｍ≧Ｈｅ＋２・・・（ｉ）
【請求項４】
ヘッドマウントディスプレイの表示素子に接合される光学部材であって、
第１面と、前記第１面の反対側の第２面と、を含み、
樹脂層を備え、
前記樹脂層は、凹凸形状を形成するよう配列された複数の単位光学要素を含み、
前記単位光学要素は、前記第２面を形成し、
前記第１面の鉛筆硬度Ｈｍと前記第２面の鉛筆硬度Ｈｅとは、以下の関係（ｉ）を満たす、光学部材。
Ｈｅ＋３≧Ｈｍ≧Ｈｅ＋２・・・（ｉ）
【請求項５】
前記樹脂層の剛体振り子法による最大対数減衰率は、０．４以下である、請求項１または４に記載の光学部材。
【請求項６】
ヘッドマウントディスプレイの表示素子に接合される光学部材であって、
樹脂層を備え、
前記樹脂層は、凹凸形状を形成するよう配列された複数の単位光学要素を含み、
前記樹脂層の剛体振り子法による最大対数減衰率は、０．４以下である、光学部材。
【請求項７】
前記樹脂層の剛体振り子法による対数減衰率の極大温度は、６０℃以上である、請求項６に記載の光学部材。
【請求項８】
前記樹脂層の平衡弾性率は、１×１０
８
Ｐａ以上である、請求項６に記載の光学部材。
【請求項９】
前記樹脂層の２５℃での弾性変形率は、４０％以上である、請求項６に記載の光学部材。
【請求項１０】
少なくとも1つの前記単位光学要素の配列方向に沿った長さは、他の前記単位光学要素の配列方向に沿った長さとは異なる、請求項１，４または６に記載の光学部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光学部材及びヘッドマウントディスプレイに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
観察者の頭部に装着され、観察者の眼前に画像を表示するヘッドマウントディスプレイが知られている。ヘッドマウントディスプレイは、仮想空間を表示することでゲーム、エンターテインメントや創作等の用途に用いられる。ヘッドマウントディスプレイは、光源と、表示素子と、を含む。光源からの光が表示素子を透過することで、観察者が観察する画像を形成できる。
【０００３】
ヘッドマウントディスプレイが表示する画像が観察者に適切に観察されるよう、ヘッドマウントディスプレイの表示素子に光学部材を接合することがある。光学部材は、所望の光学機能を発揮するための複数の単位光学要素を含む。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１４８９７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ヘッドマウントディスプレイを装着した観察者は、周囲を動き回ることがある。ヘッドマウントディスプレイが振動し得る。ヘッドマウントディスプレイの表示素子に接合された光学部材が、他の部材とぶつかることがある。ぶつかった衝撃により、光学部材が傷ついたり、変形したりすることがある。光学部材の傷や変形は、ヘッドマウントディスプレイが表示する画像において目立って視認されたり、光学部材が発揮する光学機能を低下させたりし得る。ヘッドマウントディスプレイが表示する画像の品質を悪化させる。本開示は、ヘッドマウントディスプレイの表示素子に接合された光学部材の傷や変形を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の光学部材は、ヘッドマウントディスプレイの表示素子に接合される光学部材であって、
第１面と、前記第１面の反対側の第２面と、を含み、
前記第１面から前記第２面に向かって、基材と、樹脂層と、を備え、
前記樹脂層は、凹凸形状を形成するよう配列された複数の単位光学要素を含み、
前記樹脂層の損失弾性率は、４×１０
５
Ｐａ以上２×１０
６
Ｐａ以下であり、
前記樹脂層の貯蔵弾性率に対する損失弾性率の比は、０．０２以上０．５以下である。
【発明の効果】
【０００７】
本開示によれば、ヘッドマウントディスプレイの表示素子に接合された光学部材を傷や変形を抑制できる。
【図面の簡単な説明】
【０００８】
図１は、ヘッドマウントディスプレイを概略的に示す斜視図である。

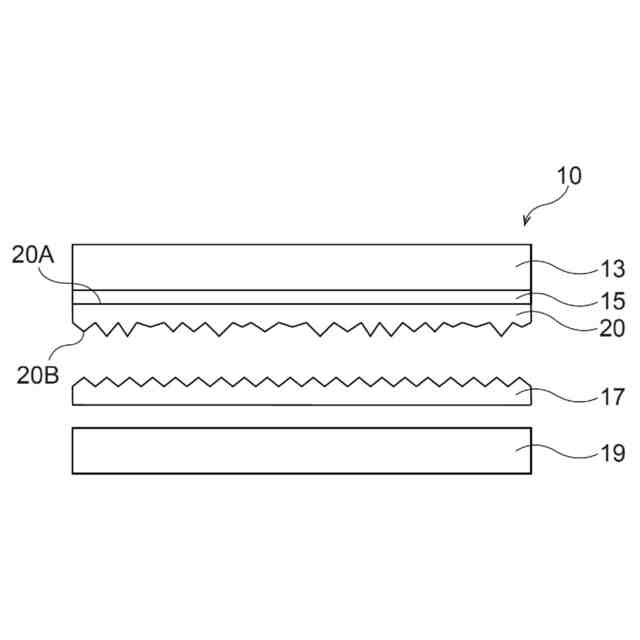

図２は、ヘッドマウントディスプレイの断面図である。

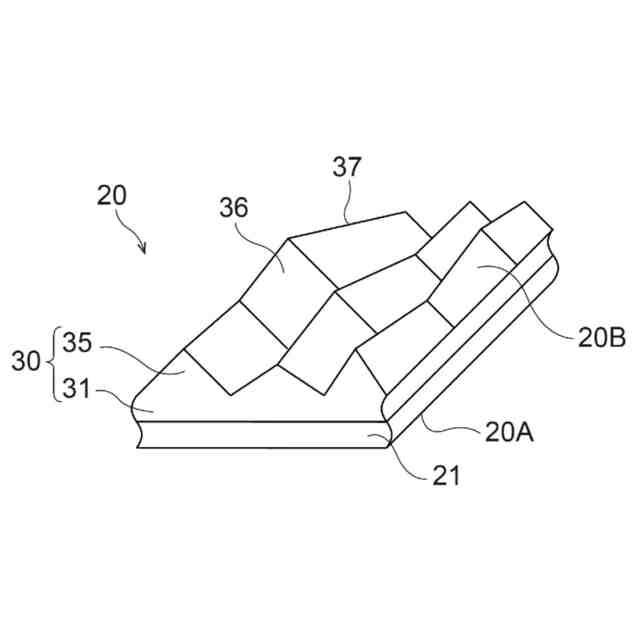

図３は、光学部材の斜視図である。
【発明を実施するための形態】
【０００９】
本件明細書に添付する図面においては、図示と理解のしやすさの便宜上、適宜縮尺および縦横の寸法比等を、実物のそれらから変更し誇張してある。一部の図において示された構成等が、他の図において省略されていることもある。
【００１０】
本明細書において、形状や幾何学的条件ならびにそれらの程度を特定する、例えば、「平行」、「直交」、「同一」等の用語や長さや角度の値等は、厳密な意味に限定されることなく、同様の機能を期待し得る程度の範囲を含めて解釈される。
（【００１１】以降は省略されています）
