公開番号2025114561
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025063127,2022555252
出願日2025-04-07,2020-10-09
発明の名称端末、基地局、通信システム及び通信方法
出願人株式会社NTTドコモ
代理人弁理士法人ITOH
主分類H04W 28/04 20090101AFI20250729BHJP(電気通信技術)
要約【課題】端末間直接通信において、複数のHARQ(Hybrid automatic repeat request)-ACKを基地局に報告すること。
【解決手段】端末は、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための1つのコードブックに関する第1の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための1以上のコードブックに関する第2の情報を基地局から受信する受信部と、前記第2の情報が設定されている場合、前記第1の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する送信部とを有する。

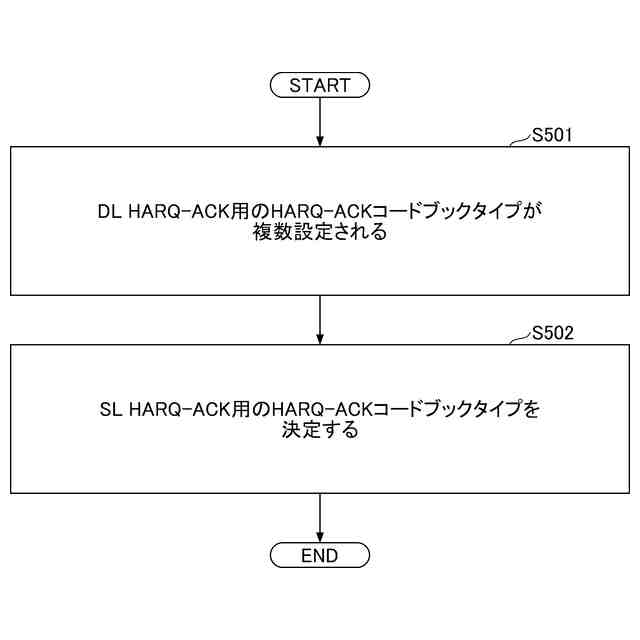

【選択図】図15
特許請求の範囲【請求項１】
ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１つのコードブックに関する第１の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１以上のコードブックに関する第２の情報を基地局から受信する受信部と、
前記第２の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する送信部とを有する端末。
続きを表示（約 1,600 文字）【請求項２】
前記第２の情報は、最大二つのコードブックに関する情報である、請求項１記載の端末。
【請求項３】
前記送信部は、前記第２の情報が設定されている場合、前記第２の情報に基づいて決定したタイプのコードブックを用いて、ダウンリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する、
請求項１記載の端末。
【請求項４】
ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１つのコードブックに関する第１の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る、セカンダリＰＵＣＣＨ（Physical Uplink Control Channel）グループ向け応答を送信するためのコードブックに関する第３の情報を基地局から受信する受信部と、
前記第３の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する送信部とを有する端末。
【請求項５】
前記送信部は、前記第３の情報が設定されている場合、前記第３の情報に基づいて決定したタイプのコードブックを用いて、ダウンリンクにおける送受信に適用する再送制御に係るセカンダリＰＵＣＣＨグループ向けの応答を前記基地局に送信し、前記第１の情報に基づいて決定したタイプのコードブックを用いてダウンリンクにおける送受信に適用する再送制御に係るプライマリＰＵＣＣＨグループ向けの応答を前記基地局に送信する、
請求項４記載の端末。
【請求項６】
ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１つのコードブックに関する第１の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１以上のコードブックに関する第２の情報を端末に送信する送信部と、
前記第２の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記端末から受信する受信部とを有する基地局。
【請求項７】
端末及び基地局を含む通信システムであって、
前記端末は、
ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１つのコードブックに関する第１の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１以上のコードブックに関する第２の情報を前記基地局から受信する受信部と、
前記第２の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する送信部とを有し、
前記基地局は、
前記第１の情報及び前記第２の情報を前記端末に送信する送信部と、
前記第２の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記端末から受信する受信部とを有する通信システム。
【請求項８】
ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１つのコードブックに関する第１の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１以上のコードブックに関する第２の情報を基地局から受信する手順と、
前記第２の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する手順とを端末が実行する通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおける端末、基地局、通信システム及び通信方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＬＴＥ（Long Term Evolution）及びＬＴＥの後継システム（例えば、ＬＴＥ－Ａ（LTE Advanced）、ＮＲ（New Radio）（５Ｇともいう。））では、端末同士が基地局を介さないで直接通信を行うＤ２Ｄ（Device to Device）技術が検討されている（例えば非特許文献１）。
【０００３】
Ｄ２Ｄは、端末と基地局との間のトラフィックを軽減し、災害時等に基地局が通信不能になった場合でも端末間の通信を可能とする。なお、３ＧＰＰ（3rd Generation Partnership Project）では、Ｄ２Ｄを「サイドリンク（ｓｉｄｅｌｉｎｋ）」と称しているが、本明細書では、より一般的な用語であるＤ２Ｄを使用する。ただし、後述する実施の形態の説明では必要に応じてサイドリンクも使用する。
【０００４】
Ｄ２Ｄ通信は、通信可能な他の端末を発見するためのＤ２Ｄディスカバリ（D2D discovery、Ｄ２Ｄ発見ともいう。）と、端末間で直接通信するためのＤ２Ｄコミュニケーション（D2D direct communication、Ｄ２Ｄ通信、端末間直接通信等ともいう。）と、に大別される。以下では、Ｄ２Ｄコミュニケーション、Ｄ２Ｄディスカバリ等を特に区別しないときは、単にＤ２Ｄと呼ぶ。また、Ｄ２Ｄで送受信される信号を、Ｄ２Ｄ信号と呼ぶ。ＮＲにおけるＶ２Ｘ（Vehicle to Everything）に係るサービスの様々なユースケースが検討されている（例えば非特許文献２）。
【先行技術文献】
【非特許文献】
【０００５】
３ＧＰＰＴＳ３８．２１１Ｖ１６．２．０（２０２０－０６）
３ＧＰＰＴＲ２２．８８６Ｖ１５．１．０（２０１７－０３）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＮＲサイドリンクリリース１６では、端末からアップリンクを介して基地局にサイドリンクにおけるＨＡＲＱ（Hybrid automatic repeat request）－ＡＣＫを報告することができる。また、複数のサイドリンクにおけるＨＡＲＱ－ＡＣＫビットを多重する場合、ＨＡＲＱ－ＡＣＫコードブックを使用することができる。
【０００７】
ここで、ダウンリンクにおけるＨＡＲＱ－ＡＣＫコードブックは複数設定される場合がある。ＨＡＲＱ－ＡＣＫコードブックが複数設定されるとき、複数のサイドリンクにおけるＨＡＲＱ－ＡＣＫビットを多重する基地局への報告にあたり、端末はいずれのＨＡＲＱ－ＡＣＫコードブックを使用するかが不明であった。
【０００８】
本発明は上記の点に鑑みてなされたものであり、端末間直接通信において、複数のＨＡＲＱ（Hybrid automatic repeat request）－ＡＣＫを基地局に報告することを目的とする。
【課題を解決するための手段】
【０００９】
開示の技術によれば、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１つのコードブックに関する第１の情報、及び、ダウンリンクにおける送受信に適用する再送制御に係る応答を送信するための１以上のコードブックに関する第２の情報を基地局から受信する受信部と、前記第２の情報が設定されている場合、前記第１の情報に基づいて決定したタイプのコードブックを用いて、サイドリンクにおける送受信に適用する再送制御に係る応答を前記基地局に送信する送信部とを有する端末が提供される。
【発明の効果】
【００１０】
開示の技術によれば、端末間直接通信において、複数のＨＡＲＱ（Hybrid automatic repeat request）－ＡＣＫを基地局に報告することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
