公開番号2025102941
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025061728,2022546824
出願日2025-04-03,2020-09-04
発明の名称端末、基地局及び通信方法
出願人株式会社NTTドコモ
代理人弁理士法人ITOH
主分類H04W 16/28 20090101AFI20250701BHJP(電気通信技術)
要約【課題】無線通信システムにおいて、初期アクセスを効率良く実行することができる。
【解決手段】
端末は、受信ビームフォーミングを順次切り替えて、同期信号のみから構成される第1の信号を基地局から受信する受信部と、前記第1の信号の測定結果に基づいて、適用する受信ビームフォーミングを決定する制御部と、を有し、前記受信部は、前記決定された受信ビームフォーミングを適用して、PBCH(Physical broadcast channel)のみから構成される第2の信号を前記基地局から受信し、前記制御部は、前記第2の信号を用いて同期及びセルサーチを実行し、前記第1の信号の受信と前記決定された受信ビームフォーミングを用いる前記第2の信号の受信とを周期的に交互に繰り返す。
【選択図】図7
特許請求の範囲【請求項１】
受信ビームフォーミングを順次切り替えて、同期信号のみから構成される第１の信号を基地局から受信する受信部と、
前記第１の信号の測定結果に基づいて、適用する受信ビームフォーミングを決定する制御部と、を有し、
前記受信部は、前記決定された受信ビームフォーミングを適用して、ＰＢＣＨ（Physical broadcast channel）のみから構成される第２の信号を前記基地局から受信し、
前記制御部は、前記第２の信号を用いて同期及びセルサーチを実行し、
前記第１の信号の受信と前記決定された受信ビームフォーミングを用いる前記第２の信号の受信とを周期的に交互に繰り返す、端末。
続きを表示（約 710 文字）【請求項２】
前記第１の信号は、シンボルごとに異なる送信ビームフォーミングが適用される請求項１記載の端末。
【請求項３】
シンボルごとに異なる送信ビームフォーミングを適用して、同期信号のみから構成される第１の信号を端末に送信し、送信ビームフォーミングを順次切り替えて、ＰＢＣＨ（Physical broadcast channel）のみから構成される第２の信号を前記端末に送信する送信部と、
前記第２の信号の測定結果を示す情報を前記端末から受信する受信部と、
前記測定結果を示す情報に基づいて、適用する送信ビームフォーミングを決定する制御部と、を有し、
前記第１の信号の送信と前記決定された送信ビームフォーミングを用いる前記第２の信号の送信とを周期的に交互に繰り返す、基地局。
【請求項４】
端末により実行される通信方法であって、
受信ビームフォーミングを順次切り替えて、同期信号のみから構成される第１の信号を基地局から受信するステップと、
前記第１の信号の測定結果に基づいて、適用する受信ビームフォーミングを決定するステップと、
前記決定された受信ビームフォーミングを適用して、ＰＢＣＨ（Physical broadcast channel）のみから構成される第２の信号を前記基地局から受信するステップと、
前記第２の信号を用いて同期及びセルサーチを実行するステップと、を備え、
前記第１の信号の受信と前記決定された受信ビームフォーミングを用いる前記第２の信号の受信とを周期的に交互に繰り返す、通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおける端末、基地局及び通信方法に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
ＬＴＥ（Long Term Evolution）の後継システムであるＮＲ（New Radio）（「５Ｇ」ともいう。）においては、要求条件として、大容量のシステム、高速なデータ伝送速度、低遅延、多数の端末の同時接続、低コスト、省電力等を満たす技術が検討されている（例えば非特許文献１）。
【０００３】
ＮＲリリース１７では、従来のリリース（例えば非特許文献２）よりも高い周波数帯を使用することが検討されている。例えば、５２．６ＧＨｚから７１ＧＨｚまでの周波数帯における、サブキャリア間隔、チャネル帯域幅等を含む適用可能なニューメロロジ、物理レイヤのデザイン、実際の無線通信において想定される障害等が検討されている。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰＴＳ３８．３００Ｖ１６．２．０（２０２０－０７）
３ＧＰＰＴＳ３８．３０６Ｖ１６．１．０（２０２０－０７）
【発明の概要】
【発明が解決しようとする課題】
【０００５】

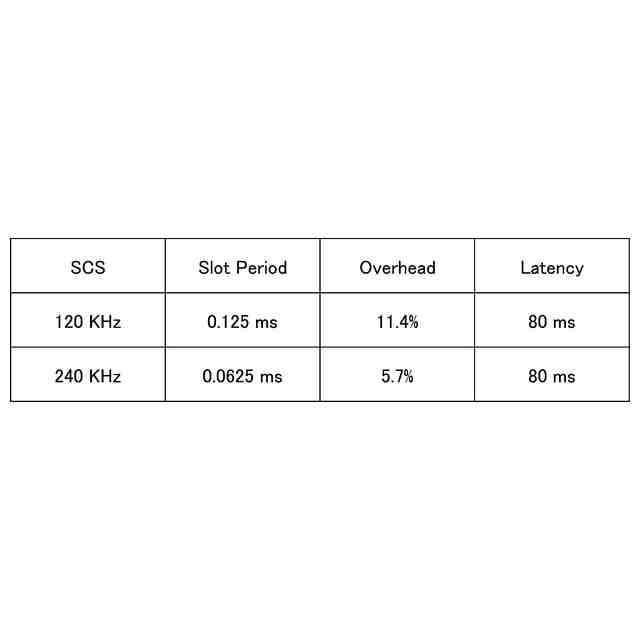

ミリ波帯のような従来よりも高い周波数帯を使用する通信では、伝搬損失がより大きくなる。そこで、例えば多素子アンテナを用いた高密度のビーム（fine beam）によって損失を軽減することが必要である。一方で、ビームの密度を高くする場合、カバーできる領域は狭くなるため、ビームの密度が高くなればなるほど候補となるビーム数は増大する。そのため、初期アクセスにおいて順次ビームを切り替えながら（beam sweeping）受信状況に応じて使用するビームを決定するとき、許容できないオーバヘッド及び遅延が発生することが想定される。
【０００６】
本発明は上記の点に鑑みてなされたものであり、無線通信システムにおいて、初期アクセスを効率良く実行することができる。
【課題を解決するための手段】
【０００７】
開示の技術によれば、受信ビームフォーミングを順次切り替えて、同期信号のみから構成される第１の信号を基地局から受信する受信部と、前記第１の信号の測定結果に基づいて、適用する受信ビームフォーミングを決定する制御部と、を有し、前記受信部は、前記決定された受信ビームフォーミングを適用して、ＰＢＣＨ（Physical broadcast channel）のみから構成される第２の信号を前記基地局から受信し、前記制御部は、前記第２の信号を用いて同期及びセルサーチを実行し、前記第１の信号の受信と前記決定された受信ビームフォーミングを用いる前記第２の信号の受信とを周期的に交互に繰り返す端末が提供される。
【発明の効果】
【０００８】
開示の技術によれば、無線通信システムにおいて、初期アクセスを効率良く実行することができる。
【図面の簡単な説明】
【０００９】
本発明の実施の形態における無線通信システムの構成例（１）を示す図である。
本発明の実施の形態における無線通信システムの構成例（２）を示す図である。
ハイブリッドビームフォーミングの例を示す図である。
初期アクセスの例を説明するためのシーケンス図である。

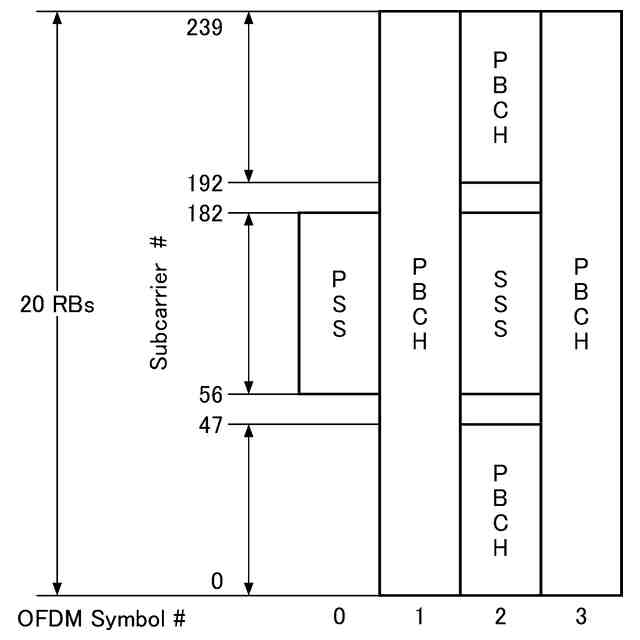

ＳＳＢの例を示す図である。

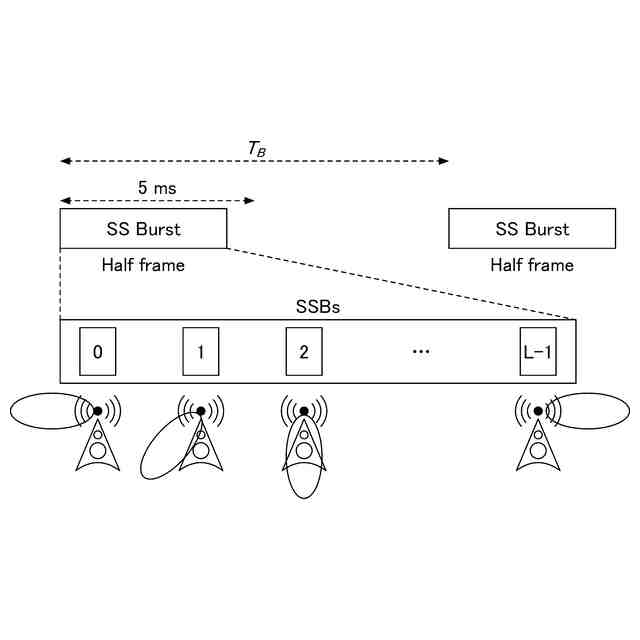

ＳＳバーストセットの例を示す図である。
本発明の実施の形態におけるビームマネジメントの例を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号の構成例（１）を示す図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号の構成例（２）を示す図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号の構成例（１）を示す図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号の構成例（２）を示す図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号の構成例（３）を示す図である。
本発明の実施の形態におけるビームマネジメントステージ１の例を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２の例を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード１の例（１）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード１の例（２）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード１の例（３）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード２の例（１）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード２の例（２）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード２の例（３）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード３の例（１）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード３の例（２）を説明するための図である。
本発明の実施の形態におけるビームマネジメント送信モード３の例（３）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（１）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（２）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（３）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（４）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（５）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（６）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ１用信号のマッピングの例（７）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（１）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（２）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（３）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（４）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（５）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（６）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（７）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（８）を説明するための図である。
本発明の実施の形態におけるビームマネジメントステージ２用信号のマッピングの例（９）を説明するための図である。
本発明の実施の形態における基地局１０の機能構成の一例を示す図である。
本発明の実施の形態における端末２０の機能構成の一例を示す図である。
本発明の実施の形態における基地局１０又は端末２０のハードウェア構成の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の実施の形態を説明する。なお、以下で説明する実施の形態は一例であり、本発明が適用される実施の形態は、以下の実施の形態に限られない。
（【００１１】以降は省略されています）
