公開番号2025114249
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008830
出願日2024-01-24
発明の名称ボールねじの補修装置及び補修方法
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類B23G 9/00 20060101AFI20250729BHJP(工作機械;他に分類されない金属加工)
要約【課題】ボールねじのねじ軸に表面起点型の剥離が起きたときに、剥離の進展深さまでねじ軸をスムーズ且つ容易に研削することで、表面形状の異常を除去し、ねじ軸上を転動体が円滑に転動して、ボールねじが正常に作動できる状態にする、ボールねじの補修装置及び補修方法を提供する。

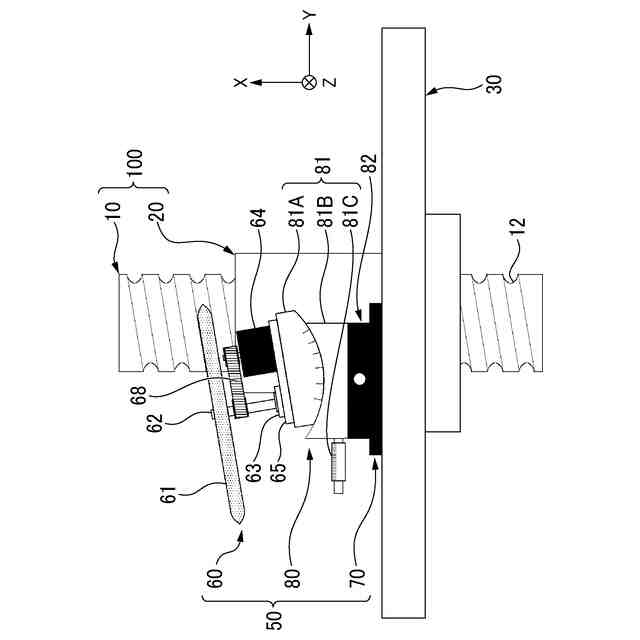

【解決手段】外周面に螺旋溝が形成されたねじ軸と、内周面に螺旋溝が形成されたナットと、複数の転動体と、を備えたボールねじの補修装置であって、ねじ軸の螺旋溝を研削する砥石が設けられた加工部と、ナット又は、ナットが固定される固定部材に着脱可能に取付けられる取付部と、を有し、ねじ軸又はナットの回転によって、砥石がねじ軸の軸方向に沿って移動する。
【選択図】図1
特許請求の範囲【請求項１】
外周面に螺旋溝が形成されたねじ軸と、内周面に螺旋溝が形成されたナットと、複数の転動体と、を備えたボールねじの補修装置であって、
前記ねじ軸の螺旋溝を研削する砥石が設けられた加工部と、
前記ナット又は、前記ナットが固定される固定部材に着脱可能に取付けられる取付部と、を有し、
前記ねじ軸又は前記ナットの回転によって、前記砥石が前記ねじ軸の軸方向に沿って移動する、
ボールねじの補修装置。
続きを表示（約 420 文字）【請求項２】
前記砥石は、前記ねじ軸の螺旋溝の溝形状に沿った断面形状を有する、
請求項１に記載のボールねじの補修装置。
【請求項３】

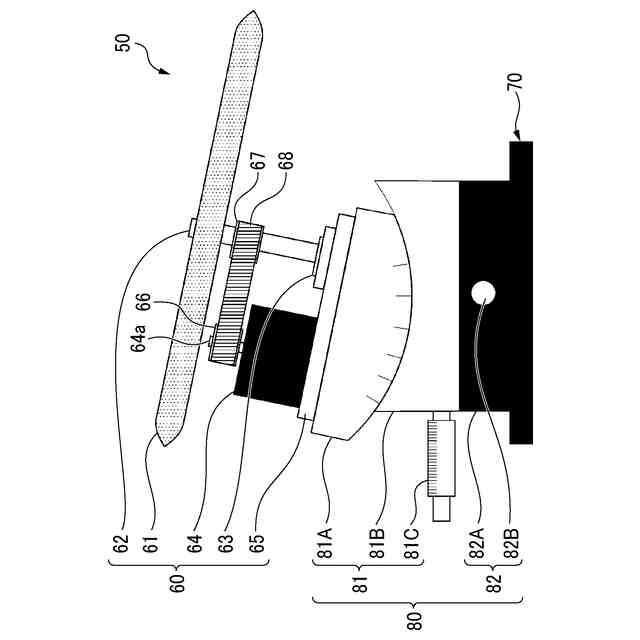

前記加工部は、前記砥石と、前記砥石が軸支される回転軸と、前記回転軸を駆動させるモータと、を有する、
請求項１に記載のボールねじの補修装置。
【請求項４】
前記砥石を前記ねじ軸の螺旋溝に沿って傾斜させる砥石調整部を有する、
請求項３に記載のボールねじの補修装置。
【請求項５】
請求項１～４の何れか１項に記載のボールねじの補修装置を前記ナット又は前記固定部材に取付ける取付工程と、
前記砥石を前記ねじ軸の螺旋溝に沿って配置する調整工程と、
前記ねじ軸の回転駆動によって前記加工部を前記ねじ軸に沿って移動させることにより、前記ねじ軸に沿って前記螺旋溝の研削を行う補修工程と、を有する、
ボールねじの補修方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボールねじの補修装置及び補修方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ボールねじは、高速若しくは高荷重で長期に亘って使用した場合に、ねじ軸の螺旋溝、ナットの螺旋溝の表面に表面起点型の剥離からなる損傷が発生する。この剥離を有するボールねじは、ねじ軸の螺旋溝と、ナットの螺旋溝の間を転動する転動体である玉の動きが阻害されて、ねじ軸とナットの相対運動に過大なトルクが必要になることがある。
【０００３】
この問題に対し、特許文献１では、転動体が転動する軌道面における加工痕に由来する表面起点型の剥離の発生を抑制するために、ねじ軸の軌道面およびナットの軌道面にショットピーニングを施して表面の硬さを向上させる方法が開示されている。
【０００４】
特許文献２では、浸炭窒化処理又は窒化処理によって表面の窒素濃度を上昇させ、かつＳｉ・Ｍｎ系窒化物の面積率とねじ軸のねじ溝表面部分の残留オーステナイト量を閾値に収めることで、表面起点型の剥離を抑制すると同時に、ボールねじ装置全体の耐久性の向上を図ったボールねじ装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第７１７６３４９号
特開２００９－２０４０６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、玉とねじ軸の接点の面圧は、ナットよりねじ軸の方が大きくなる傾向にあり、ゆえにねじ軸表面の損傷が起きやすく、損傷後にねじ軸の螺旋溝を回復させられる補修技術が求められている。特許文献１及び特許文献２は、いずれもボールねじに表面起点型の剥離が発生することを予め防止するためのものであり、上記技術と異なる。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、ボールねじのねじ軸に表面起点型の剥離が起きたときに、剥離の進展深さまでねじ軸をスムーズ且つ容易に研削することで、表面形状の異常を除去し、ねじ軸上を転動体が円滑に転動して、ボールねじが正常に作動できる状態にする、ボールねじの補修装置及び補修方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の上記目的は、下記［１］、［２］の構成によって達成される。
【０００９】
［１］外周面に螺旋溝が形成されたねじ軸と、内周面に螺旋溝が形成されたナットと、複数の転動体と、を備えたボールねじの補修装置であって、
前記ねじ軸の螺旋溝を研削する砥石が設けられた加工部と、
前記ナット又は、前記ナットが固定される固定部材に着脱可能に取付けられる取付部と、を有し、
前記ねじ軸又は前記ナットの回転によって、前記砥石が前記ねじ軸の軸方向に沿って移動する、
ボールねじの補修装置。
［２］［１］に記載のボールねじの補修装置を前記ナット又は前記固定部材に取付ける取付工程と、
前記砥石を前記ねじ軸の螺旋溝に沿って配置する調整工程と、
前記ねじ軸の回転駆動によって前記加工部を前記ねじ軸に沿って移動させることにより、前記ねじ軸に沿って前記螺旋溝の研削を行う補修工程と、を有する、
ボールねじの補修方法。
【発明の効果】
【００１０】
本発明のボールねじの補修装置及び補修方法によれば、ボールねじのねじ軸に表面起点型の剥離が起きた場合であっても、剥離を除去してボールねじを正常に作動する状態に補修できるため、ボールねじの寿命を大幅に延ばすことができる。また、ボールねじを分解することなくボールねじのねじ軸を補修できるため、補修作業をスムーズ且つ容易に実行できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
