公開番号2025112344
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006500
出願日2024-01-19
発明の名称ボールジョイント
出願人日本精工株式会社
代理人弁理士法人酒井国際特許事務所
主分類F16C 11/06 20060101AFI20250725BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】トルクの伝達の遅れを抑制できるボールジョイントを提供すること。
【解決手段】ボールジョイントは、球状の表面を有する球状頭部を備えるボールスタッドと、球状頭部が回転できるように球状頭部を保持するブラケットと、ボールスタッドの軸線である第1軸線に対して直交し且つ球状頭部の中心を通る軸線である第2軸線上に位置し、ボールスタッドとブラケットの間のトルクを伝達するボールと、を備える。球状頭部は、ボールが嵌まる溝を備える。
【選択図】図2
特許請求の範囲【請求項１】
球状の表面を有する球状頭部を備えるボールスタッドと、
前記球状頭部が回転できるように前記球状頭部を保持するブラケットと、

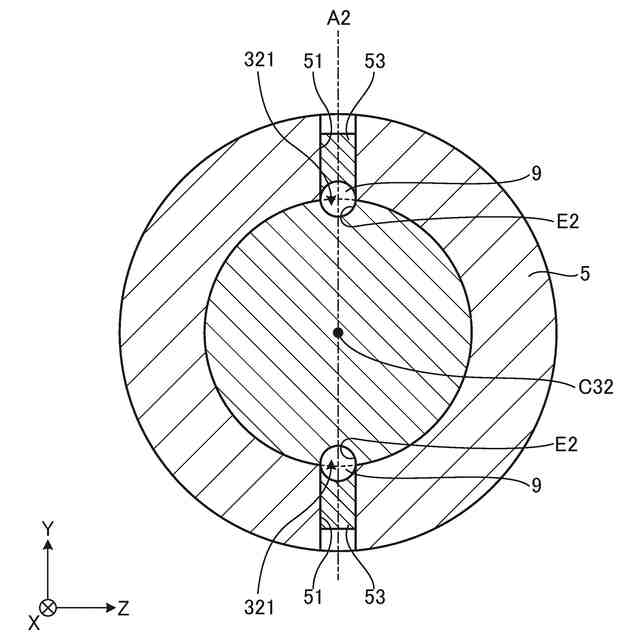

前記ボールスタッドの軸線である第１軸線に対して直交し且つ前記球状頭部の中心を通る軸線である第２軸線上に位置し、前記ボールスタッドと前記ブラケットの間のトルクを伝達するボールと、
を備え、
前記球状頭部は、前記ボールが嵌まる溝を備える
ボールジョイント。
続きを表示（約 900 文字）【請求項２】
前記ブラケットは、前記第２軸線と平行な方向に貫通する孔を備える
請求項１に記載のボールジョイント。
【請求項３】
前記ブラケットは、前記孔の内部に位置し前記ボールに接するボール押え部材を備える
請求項２に記載のボールジョイント。
【請求項４】
前記ボール押え部材は、前記ボールが嵌まる凹部を備え、

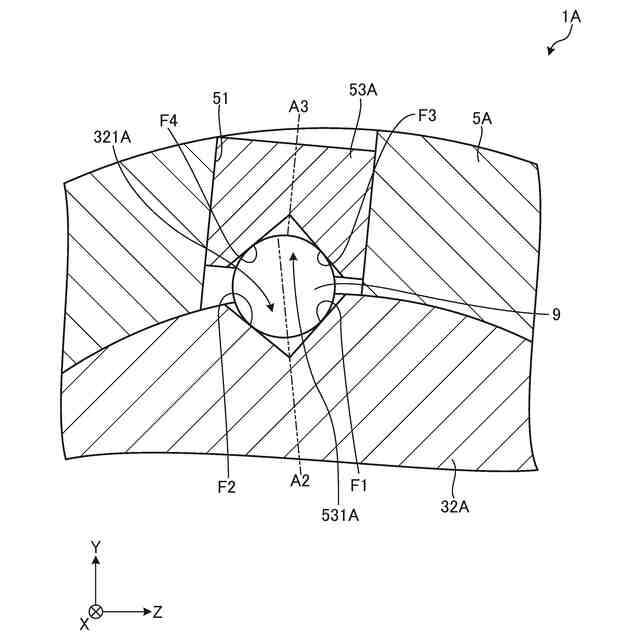

前記第１軸線に対して直交し且つ前記第２軸線を含む断面で、前記凹部の表面は、前記ボールに対する接線である第３接線、及び前記ボールに対する接線であって且つ前記第３接線と角度をなす第４接線を描く
請求項３に記載のボールジョイント。
【請求項５】
前記ボール押え部材は、前記ボールが嵌まる凹部を備え、

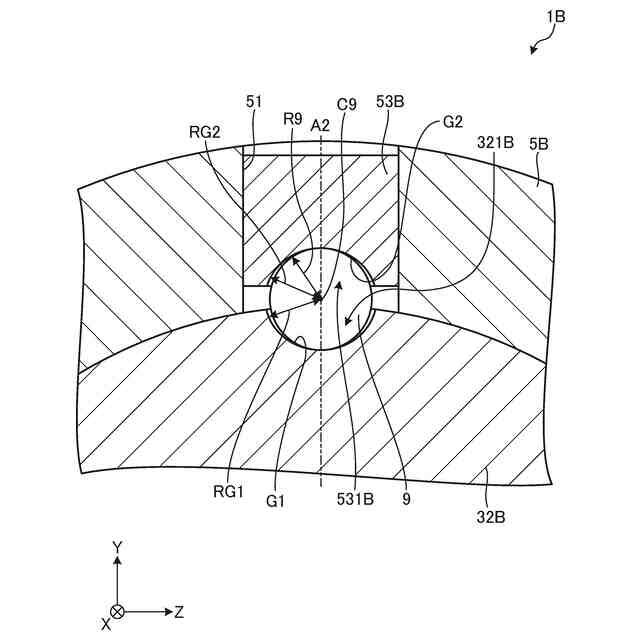

前記第１軸線に対して直交し且つ前記第２軸線を含む断面で、前記凹部の表面は、前記ボールの半径よりも大きい曲率半径を有する円弧を描く
請求項３に記載のボールジョイント。
【請求項６】

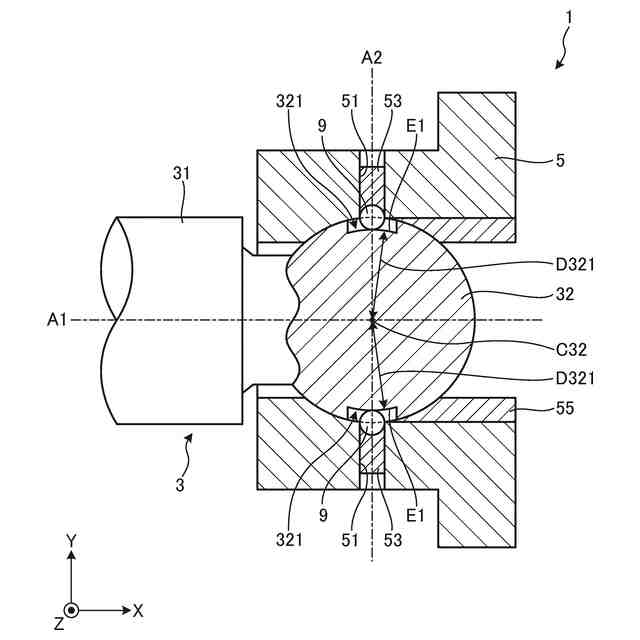

前記第１軸線及び前記第２軸線を含む断面で、前記溝の表面は、前記球状頭部の中心を中心とする円弧を描く
請求項１から５のいずれか１項に記載のボールジョイント。
【請求項７】

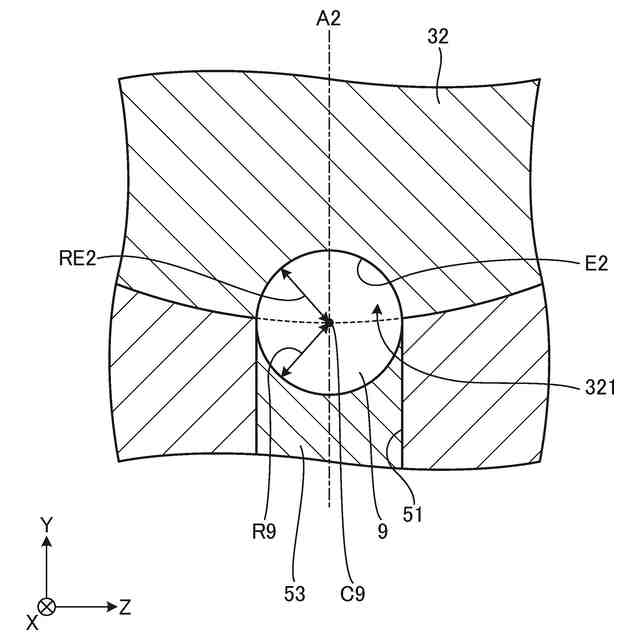

前記第１軸線に対して直交し且つ前記第２軸線を含む断面で、前記溝の表面は、前記ボールの半径以下である曲率半径を有する円弧を描く
請求項１から５のいずれか１項に記載のボールジョイント。
【請求項８】

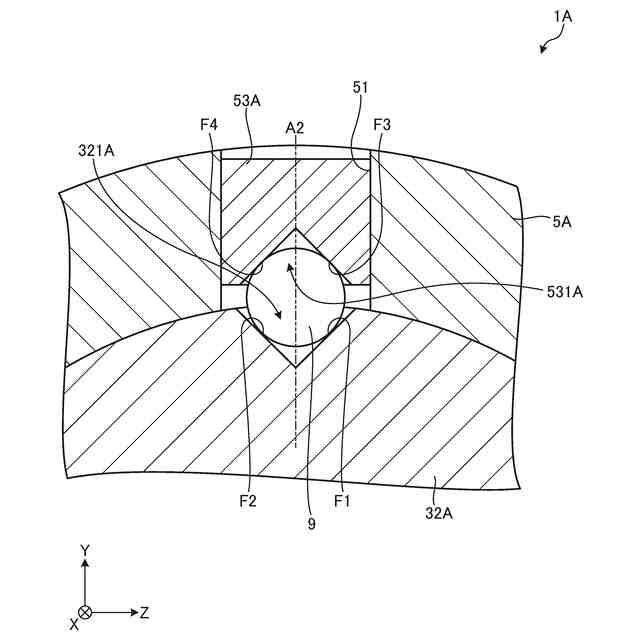

前記第１軸線に対して直交し且つ前記第２軸線を含む断面で、前記溝の表面は、前記ボールに対する接線である第１接線、及び前記ボールに対する接線であって且つ前記第１接線と角度をなす第２接線を描く
請求項１から５のいずれか１項に記載のボールジョイント。
【請求項９】
前記第１軸線に対して直交し且つ前記第２軸線を含む断面で、前記溝の表面は、前記ボールの半径よりも大きい曲率半径を有する円弧を描く
請求項１から５のいずれか１項に記載のボールジョイント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボールジョイントに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
構造物に制振ダンパーを設置する際に、ボールジョイントが用いられることがある。特許文献１には、慣性質量ダンパーのようなトルク伝達により作動する形式の制震ダンパーに用いられるボールジョイントの一例が記載されている。特許文献１のボールジョイントの回転規制機構は、球状頭部に形成された係合穴と、係合穴に挿入される規制ボルトと、を備えている。規制ボルトによって球状頭部の揺動を許容しつつ、ダンパー軸線周りの回転が規制されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－３１８２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のボールジョイントでは、係合穴と規制ボルトとの間に隙間を設ける必要がある。このため、トルクを伝達する時に遅れが生じることがある。
【０００５】
本開示は、上記の課題に鑑みてなされたものであって、トルクの伝達の遅れを抑制できるボールジョイントを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するため、本開示の一態様に係るボールジョイントは、球状の表面を有する球状頭部を備えるボールスタッドと、前記球状頭部が回転できるように前記球状頭部を保持するブラケットと、前記ボールスタッドの軸線である第１軸線に対して直交し且つ前記球状頭部の中心を通る軸線である第２軸線上に位置し、前記ボールスタッドと前記ブラケットの間のトルクを伝達するボールと、を備え、前記球状頭部は、前記ボールが嵌まる溝を備える。
【０００７】
これにより、第１軸線を中心とした円周方向における溝とボールとの間の隙間を限りなく小さくすることが可能になる。又は、第１軸線を中心とした円周方向における溝とボールとの間の隙間をなくすことが可能になる。第１軸線を中心とした円周方向における溝とボールとの間の隙間がない場合、ボールに予圧が加わることになる。このように、ボールジョイントによれば、第１軸線を中心とした円周方向における溝とボールとの間の隙間が小さくなる又はなくなる。したがって、ボールジョイントは、トルクの伝達の遅れを抑制できる、又はトルクの伝達の遅れをなくすことができる。
【０００８】
ボールジョイントの望ましい態様として、前記ブラケットは、前記第２軸線と平行な方向に貫通する孔を備える。
【０００９】
これにより、孔を介してボールを溝に入れることが可能である。このため、ボールを溝に配置する作業が容易になる。
【００１０】
ボールジョイントの望ましい態様として、前記ブラケットは、前記孔の内部に位置し前記ボールに接するボール押え部材を備える。
（【００１１】以降は省略されています）
