公開番号2025117708
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012577
出願日2024-01-31
発明の名称抽出装置および抽出方法
出願人日本精工株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01N 1/04 20060101AFI20250805BHJP(測定;試験)
要約【課題】対象物の内容物を適切に抽出することができる抽出装置を提供すること。

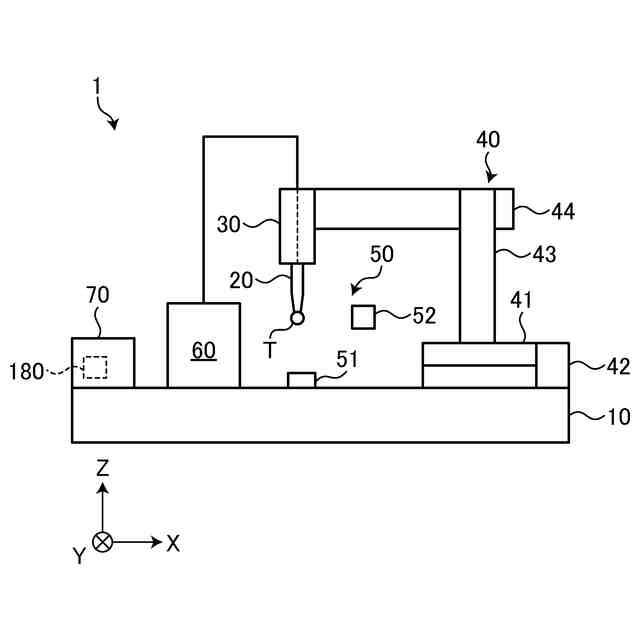

【解決手段】抽出装置1は、管状のキャピラリ20と、キャピラリ20の内側を負圧にし、キャピラリ20の先端Eから対象物Tの内容物Cを吸引する吸引装置60と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
管状のキャピラリと、
前記キャピラリの内側を負圧にし、前記キャピラリの先端から対象物の内容物を吸引する吸引装置と、を備える、
抽出装置。
続きを表示（約 1,300 文字）【請求項２】

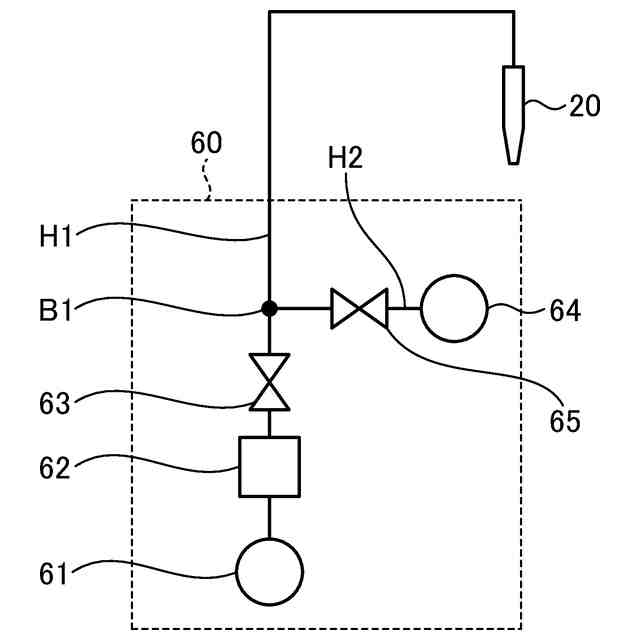

前記吸引装置は、
吸引ポンプと、
前記吸引ポンプと前記キャピラリとを接続する第１配管と、
前記第１配管に配置される中空のタンクと、
前記第１配管における前記タンクと前記キャピラリの間に配置され、前記第１配管を開閉する第１バルブと、をさらに備え、
前記第１バルブを閉状態にして前記吸引ポンプによって前記タンク内の圧力を負圧にした後に、前記第１バルブを開状態にして前記吸引ポンプによって前記キャピラリの内側の圧力を負圧にする、
請求項１に記載の抽出装置。

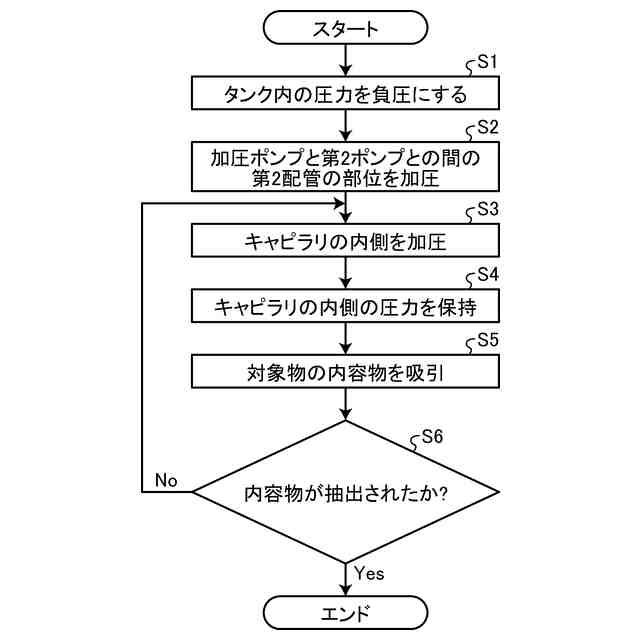

【請求項３】
前記吸引装置は、
加圧ポンプと、
前記加圧ポンプと前記キャピラリとを接続する第２配管と、
前記第２配管に配置され、前記第２配管を開閉する第２バルブと、をさらに備え、
前記第１バルブを閉状態かつ前記第２バルブを開状態にして前記加圧ポンプによって前記キャピラリの内側を加圧した後に、
前記第１バルブを開状態かつ前記第２バルブを閉状態にして前記吸引ポンプによって前記キャピラリの内側を負圧にする、
請求項２に記載の抽出装置。
【請求項４】
前記吸引装置は、

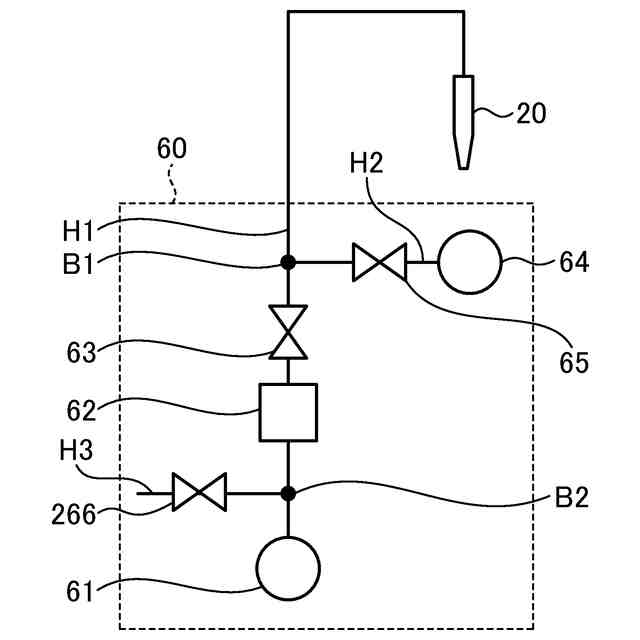

前記第１配管における前記吸引ポンプと前記タンクとの間に第１端が接続され、かつ、第２端が大気に開放される第３配管と、
前記第３配管に配置され、前記第３配管を開閉する第３バルブと、をさらに備え、
前記第１バルブおよび前記第３バルブを開状態にして前記吸引ポンプによって前記キャピラリの内側を負圧にする、
請求項２に記載の抽出装置。
【請求項５】
前記吸引ポンプは、真空ポンプである、
請求項２に記載の抽出装置。
【請求項６】
前記対象物は、細胞塊である、
請求項１に記載の抽出装置。
【請求項７】
前記キャピラリを移動させる移動装置をさらに備え、
前記移動装置は、前記キャピラリの先端が前記対象物の内側に位置するように前記キャピラリを移動させ、
前記吸引装置は、前記キャピラリの先端が前記対象物の内側に位置する状態で前記内容物を吸引する、
請求項１に記載の抽出装置。
【請求項８】
前記吸引装置によって前記キャピラリの内側に吸引された前記内容物の量に基づいて、前記対象物の硬度を導出する硬度導出装置をさらに備える、
請求項１に記載の抽出装置。
【請求項９】

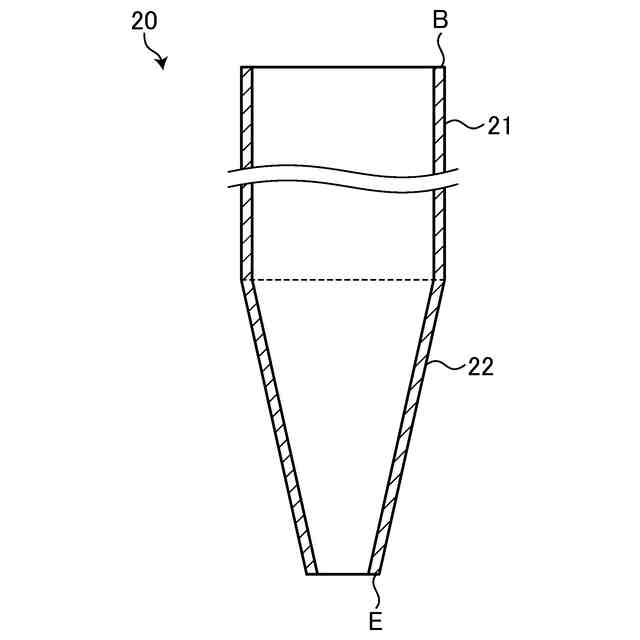

前記キャピラリの先端部は、前記キャピラリの基端側から先端側に向かうほど外径が小さくなる、
請求項１に記載の抽出装置。
【請求項１０】
管状のキャピラリを移動させて前記キャピラリの先端を対象物の内側に位置させる工程と、
前記キャピラリの先端が前記対象物の内側に位置する状態で吸引装置によって前記キャピラリの内側を負圧にし、前記キャピラリの先端から前記対象物の内容物を吸引する工程と、を含む、
抽出方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、抽出装置および抽出方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、電極と活物質との接触を好適に維持することができるマニピュレーションシステムが開示されている。特許文献１のマニピュレーションシステムは、活物質（対象物）を吸引して保持するキャピラリを含む。キャピラリによって、対象物の位置を固定することができ、対象物が動くことを抑制できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０８４２０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような対象物を操作するシステムにおいては、対象物が細胞塊などの微小物である場合がある。細胞塊は複数種類の細胞にて構成されており、細胞塊から一部の細胞を抽出し分析することで、細胞塊の挙動をより正確に把握することができる。よって、対象物を操作するシステムにおいては、対象物を保持した状態で対象物の評価を行うだけでなく、対象物の内容物を抽出して分析したいとの要望がある。
【０００５】
本開示は、対象物の内容物を適切に抽出することができる抽出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る抽出装置は、管状のキャピラリと、前記キャピラリの内側を負圧にし、前記キャピラリの先端から対象物の内容物を吸引する吸引装置と、を備える。
【０００７】
これによれば、対象物の内容物は、吸引装置によって吸引され、キャピラリの内側に保持される。よって、抽出装置は、対象物の内容物を適切に抽出することができる。
【０００８】
また、本開示の一態様に係る抽出装置において、前記吸引装置は、吸引ポンプと、前記吸引ポンプと前記キャピラリとを接続する第１配管と、前記第１配管に配置される中空のタンクと、前記第１配管における前記タンクと前記キャピラリの間に配置され、前記第１配管を開閉する第１バルブと、をさらに備え、前記第１バルブを閉状態にして前記吸引ポンプによって前記タンク内の圧力を負圧にした後に、前記第１バルブを開状態にして前記吸引ポンプによって前記キャピラリの内側の圧力を負圧にする。
【０００９】
これによれば、内容物の吸引が開始されるときに、キャピラリの内側にはタンク内の負圧が早期に作用する。よって、吸引装置がタンクを備えない場合と比べて、対象物に作用する吸引力の安定化を図ることができる。
【００１０】
また、本開示の一態様に係る抽出装置において、前記吸引装置は、加圧ポンプと、前記加圧ポンプと前記キャピラリとを接続する第２配管と、前記第２配管に配置され、前記第２配管を開閉する第２バルブと、をさらに備え、前記第１バルブを閉状態かつ前記第２バルブを開状態にして前記加圧ポンプによって前記キャピラリの内側を加圧した後に、前記第１バルブを開状態かつ前記第２バルブを閉状態にして前記吸引ポンプによって前記キャピラリの内側を負圧にする。
（【００１１】以降は省略されています）
