公開番号2025112220
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006420
出願日2024-01-18
発明の名称モールド連結体
出願人アクアインテック株式会社
代理人個人,個人,個人
主分類E03F 5/02 20060101AFI20250724BHJP(上水;下水)
要約【課題】マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第1端部と第2端部を有するモールド連結体に関し、接着部分であっても十分な引張強度を得ることができるモールド連結体を提供する。
【解決手段】マンホールの内壁M4Fを内壁M4Fとの間に充填空間Sを残して内壁M4Fの内側から覆う、互いに連結された第1端部22と第2端部15を有するモールド連結体であって、第1端部22と第2端部15は、互いに重なり合い、重なり合った部分が樹脂により接着されたものであり、第1端部22は、樹脂を担持する樹脂担持構造30が設けられたものである。

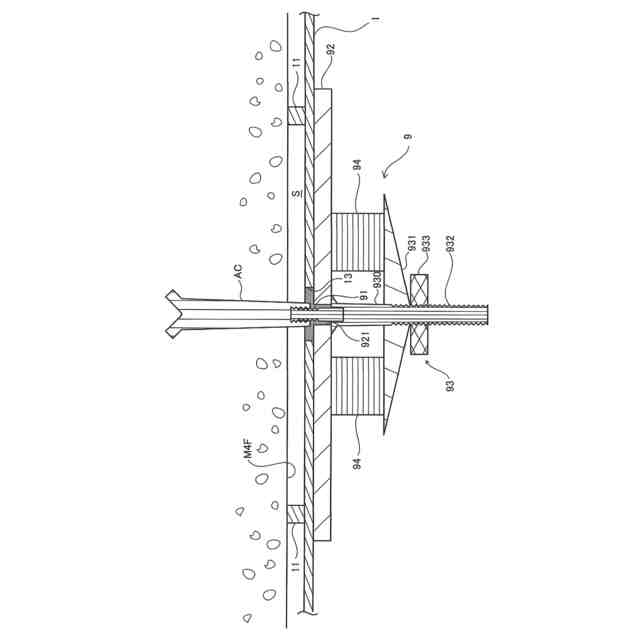

【選択図】図5
特許請求の範囲【請求項１】
マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第１端部と第２端部を有するモールド連結体であって、
前記第１端部と前記第２端部は、互いに重なり合い、重なり合った部分が樹脂により接着されたものであり、
前記第１端部は、前記樹脂を担持する樹脂担持構造が設けられたものであることを特徴とするモールド連結体。
続きを表示（約 390 文字）【請求項２】
前記樹脂は、硫化水素に耐性のある樹脂であることを特徴とする請求項１記載のモールド連結体。
【請求項３】
前記樹脂担持構造は、前記第１端部側に位置する第１面と前記第２端部側に位置する第２面を有する樹脂担持体が該第１端部に固定された構造であり、
前記樹脂担持体は、前記第１面から前記第２面につながった連通空間が設けられたものであることを特徴とする請求項１又は２記載のモールド連結体。
【請求項４】
第１モールドと、
第２モールドとを有し、
前記第１モールドと前記第２モールドが連結されたものであり、
前記第１端部は、前記第１モールドの、前記第２モールド側の端部であり、
前記第２端部は、前記第２モールドの、前記第１モールド側の端部であることを特徴とする請求項１又は２記載のモールド連結体。

発明の詳細な説明【技術分野】
【０００１】
マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第１端部と第２端部を有するモールド連結体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
マンホールは一般的にコンクリート製であり、長い間には地中管、特に下水管内で発生する硫化水素によって内壁面が腐食する場合がある。また、車道に埋設されたマンホールでは、車両の振動によって内壁面に亀裂が発生する場合もある。さらには、経年劣化によってマンホールの強度が低下する場合もある。これらの場合には、マンホールの補修が必要になる。
【０００３】
ところが、交通事情により、また補修費用を抑えるためには、開削によるマンホールの補修は困難である。
【０００４】
そこで、非開削で補修材（以下、モールドと称する）を用いてマンホールの補修を行う方法として、円弧状のモールドを縮径状態でマンホールの入口の開口からマンホール内に挿入し、そのモールドを拡径しモールドの周方向一端部と他端部をつなぎ合わせ筒状とし、筒状のモールドの外周面とマンホールの内周壁との間に充填材を充填してその充填材を硬化させ、モールドの内周面がマンホールの新たな内周壁となる方法が開示されている（例えば、特許文献１等参照）。この特許文献１には、モールドの周方向一端部と他端部を繋ぎ合わせる際に一端部と他端部を重ね合わせ、重ね合わせた部分を樹脂で接着することが記載されている。
【０００５】
また、複数に分割されたモールドどうしを繋ぎ合わせる場合もあり、この場合にもモールドどうしを重ね合わせ、重ね合わせた部分を樹脂で接着することが必要になる。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－２４３０８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、重ね合わせた部分を樹脂で接着しようとした場合に、樹脂が流れ落ちてしまい、十分な接着を行うことができず、接着部分の引張強度が大きく低下してしまう問題が生じる。
【０００８】
本発明は上記事情に鑑み、接着部分であっても十分な引張強度を得ることができるモールド連結体を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を解決する本発明のモールド連結体は、
マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第１端部と第２端部を有するモールド連結体であって、
前記第１端部と前記第２端部は、互いに重なり合い、重なり合った部分が樹脂により接着されたものであり、
前記第１端部は、前記樹脂を担持する樹脂担持構造が設けられたものであることを特徴とする。
【００１０】
本発明のモールド連結体によれば、重なり合った部分では前記第１端部に設けられた樹脂担持構造によって該樹脂は留まりやすくなり、前記第１端部と前記第２端部どうしが、留まった樹脂により接着し、接着部分であっても十分な引張強度を得ることができる。また、樹脂が流れ落ちにくいことからシール性も向上し、硫化水素が入り込むことを防ぐこともできる。
（【００１１】以降は省略されています）
