公開番号2025109515
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003456
出願日2024-01-12
発明の名称光ファイバ監視システム、遠隔監視装置及び光ファイバ監視方法
出願人日本電気株式会社
代理人個人,個人
主分類H04B 10/077 20130101AFI20250717BHJP(電気通信技術)
要約【課題】光ケーブル内のコアペアの監視に要する時間を短縮する。
【解決手段】光ファイバ監視システムは、複数のコアを含み、複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバと、光ファイバの状態を示す監視結果をコアペア毎に監視光を用いて取得する遠隔監視装置と、を備え、遠隔監視装置は、複数のコアペアに含まれる第1のコアペアの監視結果である第1の監視結果に応じて他のコアペアである第2のコアペアの状態を示す第2の監視結果を取得する。

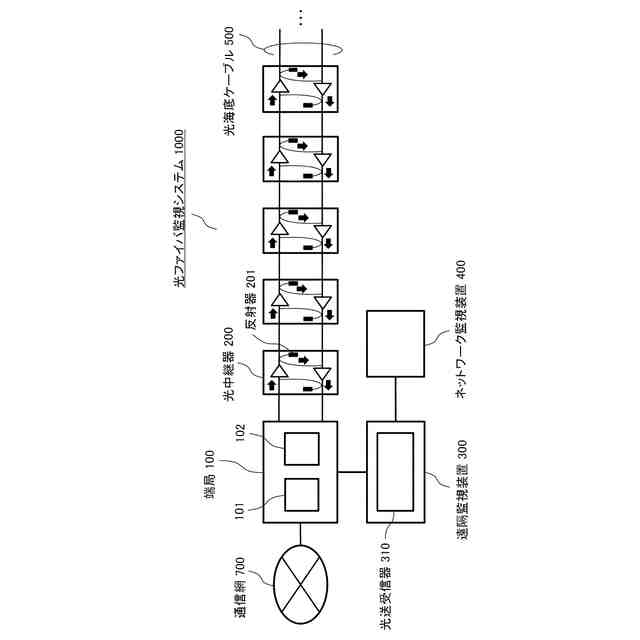

【選択図】図2
特許請求の範囲【請求項１】
複数のコアを含み、前記複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバと、
前記光ファイバの状態を示す監視結果を、前記コアペア毎に監視光を用いて取得する遠隔監視装置と、を備え、
前記遠隔監視装置は、
前記複数のコアペアに含まれる第１のコアペアの前記監視結果である第１の監視結果に応じて他のコアペアである第２のコアペアの状態を示す第２の監視結果を取得する、
光ファイバ監視システム。
続きを表示（約 1,200 文字）【請求項２】
前記遠隔監視装置は、選択されたコアペアの一のコアに前記監視光を送信し、前記選択されたコアペアの他のコアから前記監視光の戻り光を受信する光送受信器を備え、
前記監視結果は、前記監視光が伝搬した経路が正常か異常かを示す情報を含む、請求項１に記載された光ファイバ監視システム。
【請求項３】
前記監視結果は、前記監視光及び前記戻り光が伝搬した経路の断線の有無及び損失の少なくとも一方の情報を含む、請求項２に記載された光ファイバ監視システム。
【請求項４】
前記遠隔監視装置は、前記第１の監視結果が前記経路の異常を示す場合には、前記第１のコアペアを含む光ファイバの他のコアペアから前記第２のコアペアを選択する、請求項２又は３に記載された光ファイバ監視システム。
【請求項５】
前記遠隔監視装置は、前記第１の監視結果が前記経路の異常を示す場合には、前記第２のコアペアを含まない他の光ファイバから前記第２のコアペアを選択する、請求項２又は３に記載された光ファイバ監視システム。
【請求項６】
前記遠隔監視装置は、前記第１の監視結果が前記経路の異常を示す場合には、前記第１のコアペアと共用される部品が接続された他のコアペアから前記第２のコアペアを選択する、請求項２又は３に記載された光ファイバ監視システム。
【請求項７】
前記第１のコアペアと前記第２のコアペアとは、それぞれのコアペアで用いられる光増幅器の励起光源を共用する、請求項６に記載された光ファイバ監視システム。
【請求項８】
前記励起光源は複数の発光素子を備え、前記発光素子から出力される励起光を分岐及び結合して、複数のコアペアのそれぞれに接続された前記光増幅器に供給する、
請求項７に記載された光ファイバ監視システム。
【請求項９】
複数のコアを含み、前記複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバの状態を示す監視結果を、前記コアペア毎に監視光を用いて取得する第１の取得手段と、
前記複数のコアペアに含まれる第１のコアペアの前記監視結果である第１の監視結果に応じて他のコアペアである第２のコアペアの状態を示す第２の監視結果を取得する第２の取得手段と、
を備える遠隔監視装置。
【請求項１０】
複数のコアを含み、前記複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバの状態を示す監視結果を、前記コアペア毎に監視光を用いて取得し、
前記複数のコアペアに含まれる第１のコアペアの前記監視結果である第１の監視結果に応じて他のコアペアである第２のコアペアの状態を示す第２の監視結果を取得する、
光ファイバ監視方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光ファイバ監視システム等に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

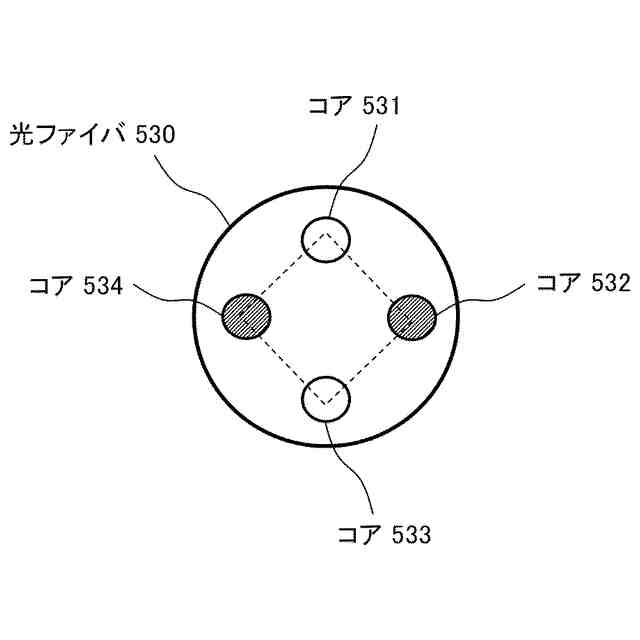

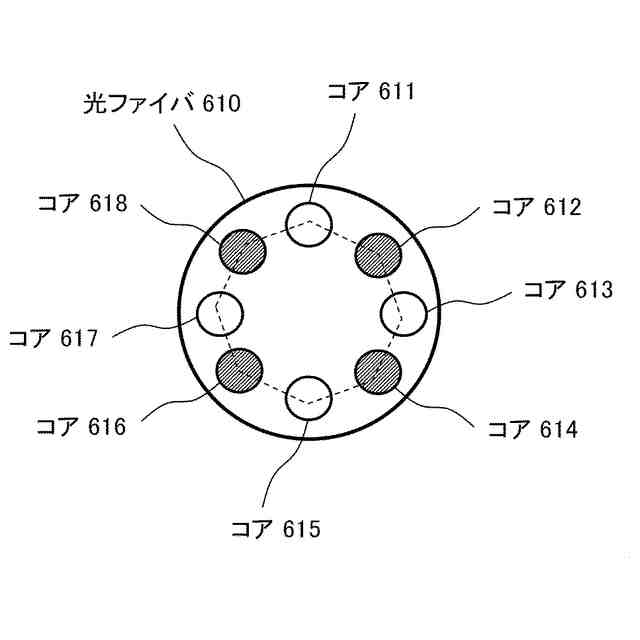

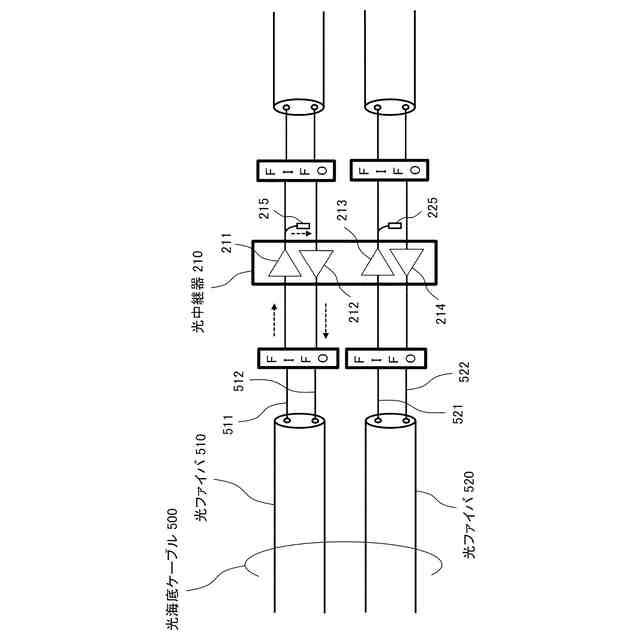

光ファイバを用いた伝送システム（以下、「光伝送システム」という。）において、急増するトラヒック需要を効率的に収容することを目的として、１本の光ケーブルの中に複数本の光ファイバを収容し、対となる光ファイバの組をファイバペア（fiber pair、FP）として割り当てることがある。また、近年、１本の光ファイバに複数のコアを有するマルチコアファイバ（multicore fiber, MCF）を採用する光伝送システムも登場している。このような光伝送システムにおいては、対となるコアの組をコアペア（core pair、CP）として割り当てることがある。また、光伝送システムでは、光ファイバ増幅器を備える光中継器が光ケーブルの中途に配置されることが多い。このようなＦＰ又はＣＰの状態を監視するための遠隔監視装置が知られている。遠隔監視装置は光伝送システムの端局に設置され、１回の測定によって１個のＦＰ又は１個のＣＰの状態を監視する。
【０００３】
本開示に関連して、特許文献１には、ＭＣＦを用いた光伝送システムで用いられる光切替装置に関連する技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１６５５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

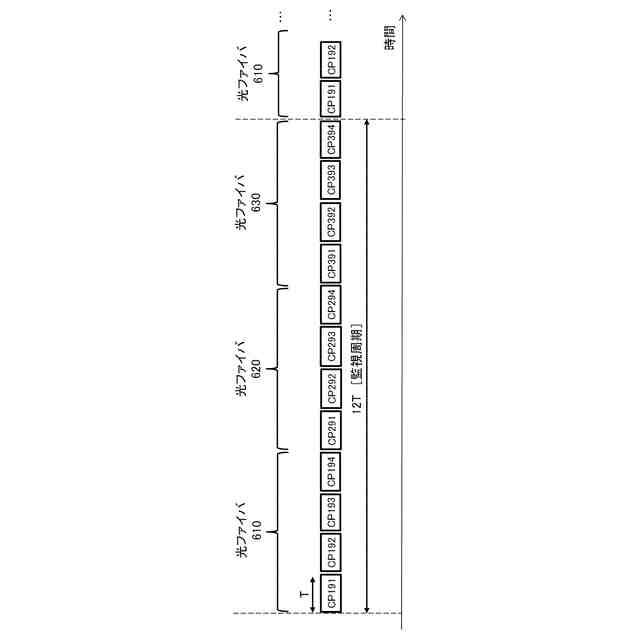

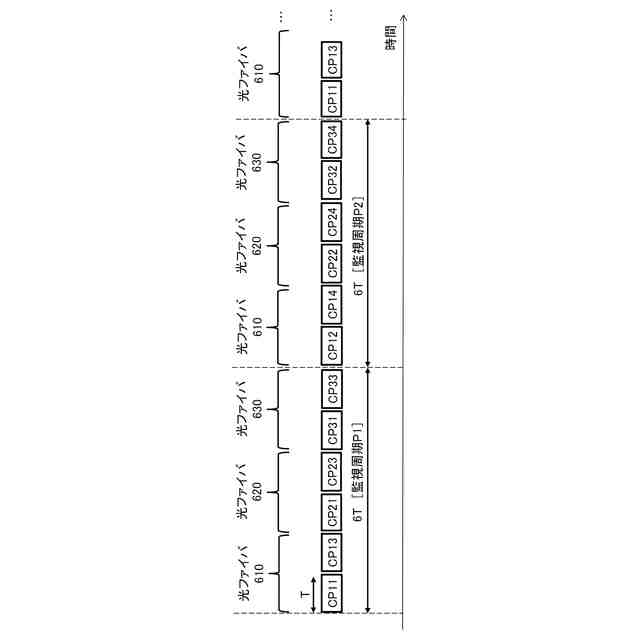

光ファイバ伝送路の遠隔監視装置として、ＯＴＤＲ（optical time domain reflectometer）が知られている。遠隔監視装置を小型化するために、遠隔監視装置には、接続するＦＰ及びＣＰを切り替え、ＦＰ及びＣＰを１個ずつ順に監視する機能を持つものもある。一方、光伝送システムに収容されるトラヒック容量の増大に伴い、１本の光ケーブル内に数十程度のＦＰ及びＣＰが収容されることがある。このような光伝送システムにおいては、１台の遠隔監視装置を用いたＦＰ及びＣＰの監視方法では、全てのＦＰ及びＣＰの状態を監視するためには非常に多くの時間を要する恐れがある。
【０００６】
本開示は、光ケーブル内のコアペアの監視に要する時間を短縮するための技術を提供することを目的とする。
【課題を解決するための手段】
【０００７】

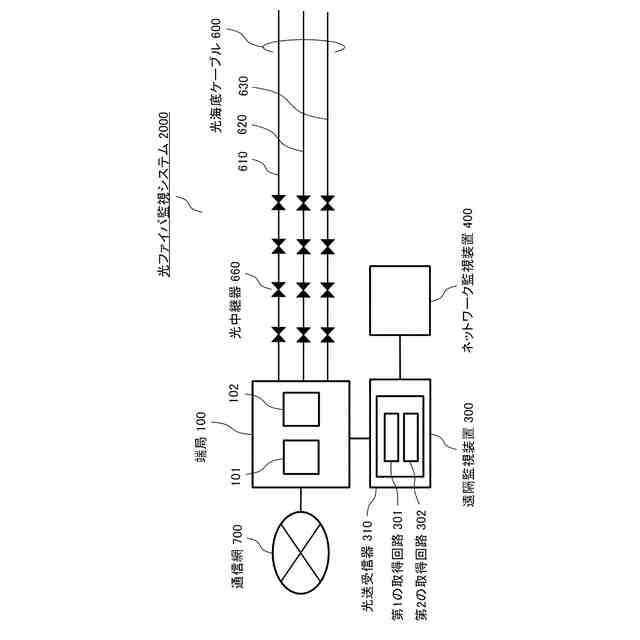

本開示に係る光ファイバ監視システムは、複数のコアを含み、前記複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバと、前記光ファイバの状態を示す監視結果を、前記コアペア毎に監視光を用いて取得する遠隔監視装置と、を備え、前記遠隔監視装置は、前記複数のコアペアに含まれる第１のコアペアの前記監視結果である第１の監視結果に応じて他のコアペアである第２のコアペアの状態を示す第２の監視結果を取得する。
【０００８】
本開示に係る遠隔監視装置は、複数のコアを含み、前記複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバの状態を示す監視結果を、前記コアペア毎に監視光を用いて取得する第１の取得手段と、前記複数のコアペアに含まれる第１のコアペアの前記監視結果である第１の監視結果に応じて他のコアペアである第２のコアペアの状態を示す第２の監視結果を取得する第２の取得手段と、を備える。
【０００９】
本開示に係る光ファイバ監視方法は、複数のコアを含み、前記複数のコアの中から一対のコアをコアペアとし、前記コアペアの複数が割り当てられた光ファイバの状態を示す監視結果を、前記コアペア毎に監視光を用いて取得する手順と、前記複数のコアペアに含まれる第１のコアペアの前記監視結果である第１の監視結果に応じて他のコアペアである第２のコアペアの状態を示す第２の監視結果を取得する手順と、を含む。
【発明の効果】
【００１０】
本開示は、光ケーブル内のコアペアの監視に要する時間を短縮するための技術を提供する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
